Pipe floor flange – Phụ kiện mặt bích đế sàn tối ưu cho kỹ thuật và kiến trúc nội thất

Vì sao pipe floor flange được sử dụng phổ biến hiện nay?

Trong các hạ tầng xây dựng và lắp đặt hệ thống cơ điện hiện đại, việc cố định vững chắc các đường trục dẫn luôn đòi hỏi những dòng cấu kiện có khả năng bám giữ bề mặt tối ưu. Một hệ thống ống công nghiệp dẫn nước, ga hoặc khí nén nếu không được cố định cơ học chắc chắn vào sàn bê tông hay vách tường sẽ rất dễ bị rung lắc, lệch tâm mối nối do hiện tượng áp lực xung kích dòng chảy. Điều này không chỉ gây mất an toàn kỹ thuật mà còn đẩy nhanh quá trình mỏi, nứt vỡ vách ống dẫn tại những vị trí hiểm yếu.

Đồng thời, sự lên ngôi của các xu hướng kiến trúc hiện đại đã mở ra một sân chơi lớn cho các dòng thiết bị đúc nguyên bản. Trào lưu thiết kế nội thất Industrial Decor sử dụng các hệ thống industrial pipe fitting (phụ kiện ống thép công nghiệp) để làm bàn ghế, kệ treo, giá đỡ đang trở thành một cơn sốt tại các căn hộ cao cấp và quán cafe phong cách hiện đại. Tuy nhiên, một vấn đề phổ biến là nhiều người dùng vẫn chưa phân định rõ ràng giữa pipe floor flange và mặt bích áp lực công nghiệp thông thường. Thiết bị này thực chất là một dòng phụ kiện đa năng đặc thù, sở hữu kết cấu phẳng, đóng vai trò là giải pháp lưỡng dụng khi vừa đáp ứng tiêu chuẩn gia cố kỹ thuật vừa mang tính thẩm mỹ kiến trúc vô cùng cao.

Pipe floor flange là gì?

Pipe floor flange (hay còn gọi là mặt bích đế sàn) là loại phụ kiện cơ khí dạng đĩa flat phẳng được thiết kế chuyên dụng để neo giữ cố định đường ống thép xuống bề mặt sàn, trần bê tông hoặc vách tường phẳng. Chức năng cốt lõi của flange đế sàn là chuyển đổi phương kết nối từ trục đứng của đường ống sang diện tích tiếp xúc phẳng lớn của mặt sàn, giúp phân bổ và triệt tiêu các momen lực kéo, lực nén, ổn định hóa toàn bộ kết cấu đường trục.

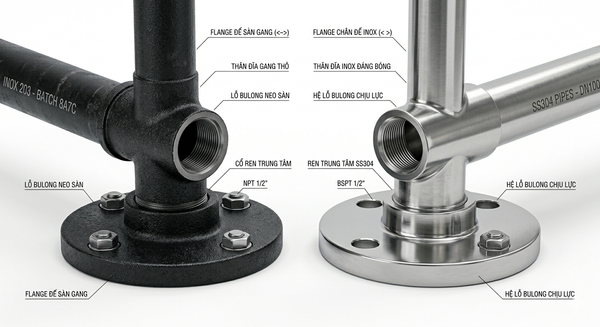

Cấu trúc hình học cơ bản của một sản phẩm pipe flange chân đế sàn bao gồm:

• Thân đĩa flat tròn phẳng (Flange Disc): Được đúc phẳng đều bề mặt đáy để áp sát hoàn toàn vào mặt sàn mà không tạo ra khe hở.

• Hệ thống lỗ bulong neo (Bolt Holes): Thường gồm từ 3 đến 4 lỗ khoan định vị xung quanh rìa đĩa để bắt vít nở, vít chịu lực định vị vào nền bê tông.

• Cổ ren trung tâm (Threaded Hub): Phần lõi tâm bích được tiện ren trong (hoặc đúc rỗng để hàn) kết nối trực tiếp với đầu ống ren công nghiệp.



Nguyên lý hoạt động của pipe floor flange

Về phương thức chịu tải cơ học, sản phẩm này vận hành dựa trên cơ chế khóa liên động bề mặt phẳng. Khi phần thân của floor mounting flange được ép chặt xuống mặt sàn bêtông và định vị cố định bằng hệ thống vít nở chịu lực cao, chiếc mặt bích này đóng vai trò giống như một bệ móng vững chãi.

Đầu ống thép sau khi được tiện bước ren tiêu chuẩn sẽ được vặn xoắn kịch nấc vào phần cổ ren trung tâm của bích đế. Toàn bộ trọng tải thẳng đứng, lực uốn cong phát sinh từ hệ thống đường ống phía trên truyền xuống sẽ được vách ren chịu tải thu nhận và phân tán đều ra diện tích rộng của đĩa bích phẳng bên dưới, truyền trực tiếp xuống kết cấu sàn chịu lực một cách an toàn.

Vì sao DIY industrial decor lại đặc biệt ưa chuộng phụ kiện bích đế sàn?

Trong các dự án tự tay làm nội thất công nghiệp (DIY Industrial Decor), thách thức lớn nhất của người thợ không chuyên là làm sao liên kết các thanh ống tròn vào các mặt phẳng gỗ của mặt bàn hay tường gạch một cách chắc chắn mà không cần đến máy hàn. Bích đế sàn với thiết kế ren vặn trung tâm phối hợp cùng 4 lỗ bắt vít ở chân đĩa chính là chiếc cầu nối hoàn hảo. Bạn chỉ cần vặn ống vào bích rồi dùng tua vít bắt thẳng vào mặt gỗ hoặc tường gạch là đã có ngay một hệ khung giá đỡ vững chắc như tường thành mà không đòi hỏi bất kỳ kỹ thuật hàn cắt phức tạp nào.

Các loại pipe floor flange phổ biến hiện nay

Tại các nhà phân phối phụ kiện đường ống, tùy thuộc vào mục đích sử dụng trong công nghiệp hay nghệ thuật kiến trúc, dòng bích này được chia làm các chủng loại riêng biệt:

Phân loại dựa trên chủng loại vật liệu chế tạo

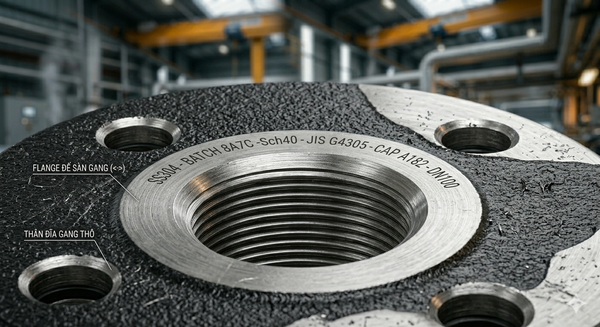

• Flange gang (Malleable Cast Iron): Đây là dòng sản phẩm phổ biến nhất trong trang trí nội thất phong cách cổ điển, công nghiệp nhờ bề mặt thô nhám, có màu xám đen đặc trưng của gang đúc, dễ bám sơn và tạo cảm giác hoài cổ vô cùng mạnh mẽ.

• Flange thép carbon: Có giới hạn chịu tải kéo và chịu lực uốn rất tốt, chuyên dụng cho các giá đỡ đường ống nặng, hệ thống lan can kỹ thuật công nghiệp hoặc tay vịn cầu thang nhà xưởng.

• Flange inox (Inox 304, Inox 316): Sở hữu bề mặt sáng mịn đặc trưng của dòng thép không gỉ cao cấp, có khả năng chống oxy hóa tuyệt đối. Được chỉ định cho các công trình ngoài trời, phòng sạch y tế hoặc các khu vực thường xuyên tiếp xúc với nước, hóa chất.

Phân loại theo cấu trúc kết nối và ứng dụng

• Kết nối ren trong (Female Threaded): Dòng sản phẩm thông dụng nhất, cho phép vặn trực tiếp vào đầu ống thép ren ngoài một cách linh hoạt, tháo mở dễ dàng khi cần thay đổi kết cấu.

• Kết nối ren ngoài / Kết nối hàn (Socket/Butt Weld): Thân bích có gờ hoặc cổ vát để luồn ống vào hàn trực tiếp, chuyên dụng cho các hệ thống ống dẫn áp lực kỹ thuật không yêu cầu tháo rời.

• Phân khúc ứng dụng: Gồm hàng kỹ thuật công nghiệp chịu lực dày dặn và hàng nội thất trang trí có thiết kế đúc chữ nổi giả cổ (ví dụ chữ "1/2", "3/4" dập nổi trên thân bích) tạo điểm nhấn mỹ thuật ấn tượng.

Thông số kỹ thuật pipe floor flange

Để đảm bảo các bộ phận ăn khớp chính xác với hệ tiêu chuẩn ren của đường ống Việt Nam và quốc tế, bạn cần lưu ý bảng thông số kích thước hình học tiêu chuẩn dưới đây:

• Dải kích thước ren thông dụng (Hệ Inch / Hệ Mét):

  • 1/2” (tương đương ống phi 21mm / DN15).

  • 3/4” (tương đương ống phi 27mm / DN20).

  • 1” (tương đương ống phi 34mm / DN25).

  • Mở rộng từ DN32 đến DN100 cho các hệ giá đỡ đường ống chịu tải công nghiệp.

• Đường kính ngoài đĩa bích: Thường dao động từ 65mm đến hơn 130mm tùy thuộc vào kích cỡ tâm ống, bảo đảm diện tích phân bổ lực nén tối ưu.

• Hệ thống liên kết lỗ vít: Thiết kế đúc 3 lỗ bulong (đối với dòng bích mini decor) hoặc 4 lỗ bulong đối xứng góc 90 độ đối với dòng chịu tải kỹ thuật.

• Độ dày đĩa đáy: Từ 3,5mm đến 8mm bảo đảm thân đĩa phẳng không bị nứt vỡ khi siết lực căng bám sàn.

So sánh pipe floor flange và flange công nghiệp thông thường

Rất nhiều người thường nhầm lẫn hai dòng sản phẩm này do chúng đều có dạng đĩa tròn dập lỗ bulong. Tuy nhiên, bản chất thiết kế của chúng phục vụ hai nhiệm vụ kỹ thuật hoàn toàn khác biệt:

Khi nào nên dùng bích đế sàn floor flange?

Bạn chọn dòng bích chân đế sàn khi mục tiêu thi công là tạo ra một điểm tựa cơ học cố định giữ chặt đường ống đứng vững trên nền đất, làm chân chân đế giá kệ, chân bàn, kết cấu khung đỡ bồn chứa, họng xả phòng cháy cố định hoặc các hệ thống lan can hành lang kỹ thuật. Còn nếu mục đích là kết nối thông dòng chảy giữa đoạn ống A và đoạn ống B, bắt buộc phải dùng mặt bích tiêu chuẩn công nghiệp (như JIS 10K hay ANSI Class 150) để đảm bảo độ khít tuyệt đối của dòng chất lưu.

Vì sao pipe floor flange được ưa chuộng trong decor industrial?

Phong cách kiến trúc Industrial (kiến trúc công nghiệp) tôn vinh vẻ đẹp nguyên bản của vật liệu xây dựng, để lộ những kết cấu trần bê tông mộc mạc, mảng tường gạch trần và những hệ thống đường ống chạy nổi dọc ngang. Trong ngôn ngữ kiến trúc đó, pipe base flange đóng vai trò là một điểm nhấn thị giác vô cùng mạnh mẽ:

• Đậm chất Vintage và Modern Industrial: Màu sắc trầm tối của gang đúc đi cùng những con ốc nở thô ráp găm vào tường mang đến hơi thở đầy mạnh mẽ của các nhà máy công nghiệp thế kỷ trước, tạo nên cá tính độc bản cho không gian quán cafe hay căn hộ căn hộ studio.

• Tính linh hoạt cao trong thi công DIY: Không cần thợ hàn tay nghề cao, chỉ với một chiếc mỏ lết và máy khoan cầm tay, bạn có thể tự thiết kế và biến hóa các đoạn ống thép kết hợp với bích đế thành các mẫu industrial furniture độc đáo như kệ sách treo tường, thanh treo quần áo kịch trần, chân bàn làm việc hay hệ thống đèn nghệ thuật.

• Độ bền bỉ cơ học tuyệt hảo: Làm từ kim loại đúc dày dặn, các cấu kiện tủ kệ chế tạo từ phụ kiện bích ren này hoàn toàn không có hiện tượng rung lắc hay cong vênh sau nhiều năm sử dụng giống như các dòng kệ gỗ công nghiệp mỏng thông thường.



Pipe floor flange được ứng dụng ở đâu?

Sự đa năng biến sản phẩm này trở thành vật tư không thể thiếu trong nhiều phân khúc xây dựng và đời sống nghệ thuật:

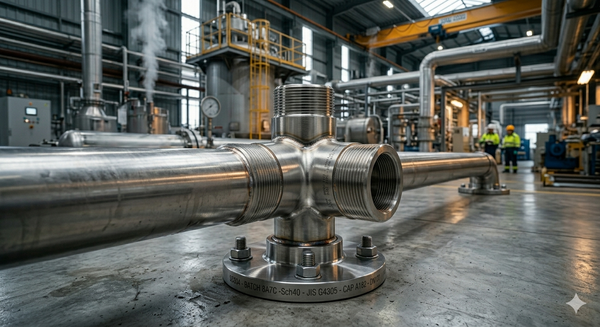

• Trong kỹ thuật xây dựng hạ tầng: Định vị các chân giá đỡ cho hệ thống đường ống nước tòa nhà, làm chân đế cố định các cột biển báo, cột đèn hành lang kỹ thuật, hệ khung đỡ của các bồn chứa nước sạch công nghiệp.

• Thi công lan can và hàng rào bảo vệ: Tạo điểm neo chắc chắn cho các thanh giằng, cột trụ lan can cầu thang nhà xưởng, tay vịn hành lang thoát hiểm phòng cháy chữa cháy.

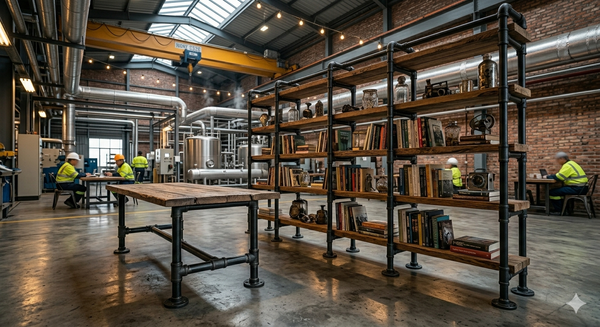

• Lĩnh vực sản xuất bàn ghế Pipe Furniture: Chế tác các mẫu bàn ăn chân ống thép, ghế bar chân bích sắt, tạo kết cấu chịu tải trọng cao mà ngoại quan vô cùng hút mắt.

• Trang trí Decor cửa hàng thương mại: Hệ thống giá treo quần áo kịch trần cho shop thời trang, kệ trưng bày sản phẩm bằng gỗ tấm phối hợp ống thép công nghiệp, kệ trang trí sau quầy bar của các quán cafe phong cách Loft.

Sai lầm thường gặp khi chọn pipe floor flange

Nhằm bảo đảm chất lượng công trình đạt chuẩn an toàn cao nhất, bạn cần tránh những sai sót kỹ thuật phổ biến dưới đây:

1. Lắp lẫn bước ren (Xung đột hệ ren): Sai lầm hay gặp nhất là chọn mua mặt bích đế sàn sử dụng hệ ren NPT (tiêu chuẩn ren Mỹ) nhưng lại vặn vào đường ống thép tiện ren hệ BSPT (tiêu chuẩn ren Anh/Châu Á phổ biến tại Việt Nam). Hệ quả là ren chỉ vào được 1–2 bước sẽ bị kẹt cứng, nếu cố siết sẽ làm cháy ren, hỏng phụ kiện.

2. Sử dụng vật liệu gang đúc trần ngoài trời: Mặt bích bằng gang đúc thô có tính chất hút ẩm và rất dễ bị oxy hóa. Nếu lắp ngoài trời mà không được sơn phủ chống rỉ hoặc sơn tĩnh điện bảo vệ, bích sẽ nhanh chóng bị hoen rỉ đỏ, làm hoen ố bề mặt tường gạch xung quanh.

3. Bỏ qua bài toán tính toán tải trọng chịu lực: Chế tạo một hệ kệ sách treo tường rất nặng chịu tải hàng trăm kg nhưng lại sử dụng các dòng bích trang trí mini mỏng dính hoặc bắt vít lỏng lẻo vào tường thạch cao. Khi gặp tải lớn, vít nở sẽ nhổ khỏi tường gây đổ sập toàn bộ kết cấu giá đỡ.

Checklist chọn pipe floor flange phù hợp

Trước khi tiến hành liên hệ đặt mua vật tư số lượng lớn cho công trình hoặc dự án xưởng nội thất, hãy chắc chắn bạn đã điền đủ thông tin cho bảng checklist kỹ thuật sau:

• 1. Xác định môi trường và mục đích lắp đặt: Lắp đặt trong nhà (dùng bích gang/thép) hay ngoài trời, môi trường độ ẩm cao (bắt buộc dùng bích inox 304)?

• 2. Kiểm tra tính tương thích kích thước: Đường kính ngoài của ống thép là bao nhiêu để chọn mã bích có bước ren khớp hoàn toàn (1/2”, 3/4” hay 1”)?

• 3. Đồng bộ tiêu chuẩn hệ ren: Xác định rõ hệ ren của ống dẫn là chuẩn ren thẳng hay ren côn, chuẩn NPT hay BSPT để đặt hàng mã bích có ren trong tương thích 100%.

•  4. Tính toán tải trọng chịu lực thực tế: Xác định tổng trọng lượng hệ thống khung đỡ đè lên chân bích để chỉ định độ dày của đĩa đáy bích phù hợp (hàng decor trang trí mỏng hay hàng công nghiệp chịu lực dày).

•  5. Chọn số lượng lỗ bulong neo sàn: Hệ thống chịu tải lắc ngang lớn nên chọn dòng đĩa 4 lỗ bulong đối xứng để phân tán lực nhổ đinh tốt nhất.



Lưu ý khi lắp đặt pipe floor flange

Quy trình thi công định vị chân đế quyết định trực tiếp đến độ thăng bằng và an toàn cơ học của toàn bộ hệ khung. Hãy tuân thủ nghiêm ngặt cẩm nang thi công 5 bước chuẩn kỹ thuật:

1. Đo đạc và đánh dấu tâm lỗ: Đặt đĩa bích phẳng vào chính xác vị trí sàn bê tông cần lắp đặt, dùng bút kỹ thuật đánh dấu tâm của cả 4 lỗ bắt vít xuống nền sàn.

2. Khoan tạo lỗ nở chuẩn xác: Sử dụng mũi khoan bêtông có đường kính khớp hoàn toàn với kích thước của vít nở chịu lực. Khoan thẳng đứng, vuông góc với mặt sàn, chiều sâu lỗ phải lớn hơn chiều dài vít nở khoảng 5mm.

3. Làm sạch lỗ và đóng nở: Thổi sạch toàn bộ mạt bụi bêtông trong lỗ khoan (bụi mịn sót lại sẽ làm giảm 50% lực bám giữ của vít nở), sau đó đóng nở thép hoặc nở nhựa chịu lực kịch sàn.

4. Siết vít lực đều đối xứng: Đặt bích chân đế vào vị trí, xỏ các vít chịu lực vào lỗ. Tiến hành siết vít theo sơ đồ đối chéo (hình chữ X) tăng dần lực siết để đĩa bích ép phẳng hoàn toàn xuống sàn mà không bị vênh góc.

5. Kiểm tra độ đồng tâm và chắc chắn: Sử dụng thước nivo để kiểm tra độ thẳng đứng của ống trục sau khi lắp vào bích, bảo đảm kết cấu không bị nghiêng lệch trước khi chịu tải trọng chính thức.

Câu hỏi thường gặp về pipe floor flange (FAQ)

Tôi có thể dùng pipe floor flange làm mặt bích nối hai đoạn ống dẫn nước áp lực cao được không?

Tuyệt đối không. Bản chất của mặt bích đế sàn là có mặt đáy phẳng hoàn toàn không có gờ chịu áp và không có rãnh đặt gioăng làm kín chuyên dụng, các lỗ khoan vít cũng nằm sát rìa đĩa để bắt vít xuống sàn chứ không phải để bắt bulong liên kết cặp. Sử dụng dòng bích này cho hệ thống dẫn chất lưu áp lực cao chắc chắn sẽ gây rò rỉ phá hủy mối nối ngay khi tăng áp.

Nên chọn bích đế sàn bằng gang đúc hay bằng inox cho dự án làm bàn ghế nhà ở?

Nếu bạn yêu thích nét đẹp mộc mạc, thô ráp phong trần mang đậm hơi thở Retro hay Loft, bích gang đúc là sự lựa chọn số một (nhớ sơn phủ một lớp sơn bóng trong suốt để chống rỉ). Còn nếu không gian nhà ở của bạn đi theo xu hướng kiến trúc hiện đại, tối giản (Minimalism) đòi hỏi sự sáng bóng, sắc nét tinh tế, dòng bích bằng vật liệu inox 304 sẽ mang lại hiệu ứng ngoại quan sang trọng hơn.

Mặt bích đế sàn có bị nứt vỡ nếu tôi siết vít nở bêtông quá mạnh không?

Đối với dòng bích làm bằng vật liệu gang đúc, mặc dù gang có độ cứng rất cao nhưng tính chất vật lý của nó lại khá giòn, chịu lực va đập cục bộ kém. Nếu bề mặt nền bêtông bên dưới không phẳng tuyệt đối (bị gồ ghề) và bạn dùng máy siết lực quá mạnh vào một lỗ vít đơn lẻ, đĩa bích có thể bị nứt vỡ tai bích. Luôn đảm bảo mặt sàn phẳng và siết đều tay bằng dụng cụ cầm tay điều chỉnh lực.

Có nên sử dụng pipe floor flange cho công trình không?

Đầu tư vào tính đồng bộ kỹ thuật và thẩm mỹ kiến trúc luôn mang lại giá trị gia tăng vượt trội cho mọi dự án công trình. Với cấu trúc đúc phẳng dày dặn, bước ren chính xác đi cùng năng lực phân bổ ứng suất bám giữ bề mặt tối ưu, pipe floor flange chính là chìa khóa vạn năng giúp giải quyết triệt để bài toán neo giữ hệ thống đường ống và kiến tạo không gian nội thất Industrial mạnh mẽ. Việc ứng dụng dòng phụ kiện tiêu chuẩn này giúp các nhà thầu, kiến trúc sư loại bỏ hoàn toàn các rủi ro nghiêng lệch kết cấu, rút ngắn thời gian thi công DIY và đảm bảo tuổi thọ vận hành ổn định lâu dài tối đa cho công trình.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Pipe Floor Flange
