PP Flange Là Gì? Hướng Dẫn Toàn Diện Về Mặt Bích Nhựa Polypropylene
Trong các hệ thống đường ống công nghiệp, đặc biệt là xử lý hóa chất và nước thải, việc lựa chọn sai vật liệu mặt bích không chỉ dẫn đến rò rỉ mà còn gây ra tình trạng ăn mòn nghiêm trọng, tiêu tốn hàng trăm triệu đồng chi phí sửa chữa và dừng máy. Đứng trước các lựa chọn phổ biến như mặt bích Inox, PVC hay PP, nhiều kỹ sư vẫn băn khoăn: "Liệu nhựa PP có đủ bền để thay thế kim loại?".
PP Flange (Mặt bích nhựa PP) nổi lên như một giải pháp cứu cánh nhờ trọng lượng nhẹ, khả năng kháng hóa chất tuyệt vời và mức giá tối ưu. Tuy nhiên, nó không phải là "viên đạn bạc" cho mọi hệ thống. Bài viết này sẽ phân tích chuyên sâu từ cấu tạo, nguyên lý đến cách lắp đặt để bạn có cái nhìn chuẩn xác nhất trước khi quyết định đầu tư.
1. PP Flange là gì? Giải pháp thay thế kim loại hoàn hảo

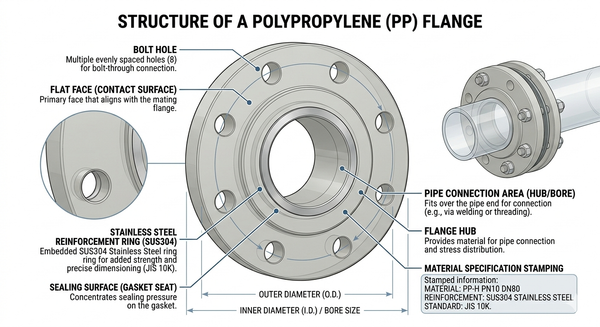

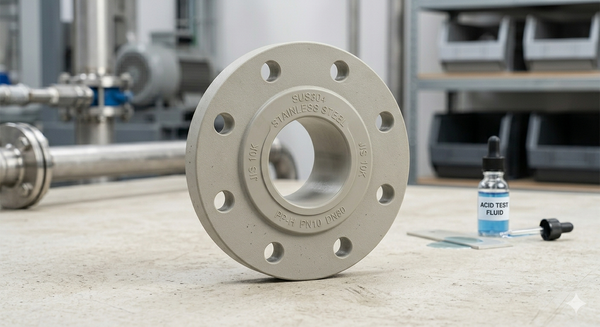

PP Flange (hay mặt bích nhựa Polypropylene) là một loại phụ kiện đường ống có dạng hình tròn (hoặc vuông) được làm từ nhựa PP cao cấp. Chức năng chính của nó là tạo ra một mối nối có thể tháo rời giữa các đoạn ống, van, máy bơm hoặc các thiết bị khác trong hệ thống.
Đặc điểm nổi bật của nhựa PP:
Trọng lượng siêu nhẹ: Chỉ bằng khoảng 1/8 so với mặt bích thép, giúp giảm tải trọng lên hệ thống giá đỡ và dễ dàng vận chuyển.
Kháng hóa chất tuyệt đối: Không bị oxy hóa bởi axit, kiềm hay muối – những "kẻ thù" số một của mặt bích sắt thép.
Tính cách điện: Hoàn toàn không dẫn điện, an toàn trong các môi trường điện phân hoặc mạ điện.
Giải thích đơn giản: Nếu mặt bích Inox dùng cho áp suất và nhiệt độ cực cao, mặt bích PVC dùng cho nước sinh hoạt giá rẻ, thì PP Flange là "vua" trong phân khúc dẫn hóa chất ăn mòn ở mức nhiệt trung bình.
2. Nguyên lý hoạt động của PP Flange
Mặt bích PP hoạt động dựa trên nguyên lý ép chặt bề mặt để tạo độ kín. Khi hai mặt bích được áp sát vào nhau, một lớp gioăng (gasket) bằng cao su (như EPDM hoặc FKM) sẽ được đặt ở giữa.
Hệ thống bulong và đai ốc sẽ xuyên qua các lỗ trên thân mặt bích. Khi siết chặt bulong, lực ép sẽ làm biến dạng nhẹ lớp gioăng, lấp đầy các khe hở li ti và tạo thành một kết nối kín nước, kín khí tuyệt đối.
3. Phân tích chuyên sâu các loại PP Flange
Để chọn đúng mặt bích, bạn cần hiểu rõ hai hệ thống phân loại chính: cấu tạo và tiêu chuẩn kỹ thuật.
Phân loại theo cấu tạo:
Slip-on Flange (Mặt bích rỗng): Loại phổ biến nhất, ống được đút xuyên qua lỗ mặt bích và kết nối bằng phương pháp hàn nhiệt.
Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bít kín đầu ống hoặc ngăn dòng chảy tạm thời.
Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren nhựa, thường dùng cho các hệ thống áp suất thấp.
Phân loại theo tiêu chuẩn kết nối:
Đây là phần cực kỳ quan trọng vì nếu sai tiêu chuẩn, các lỗ bulong sẽ không khớp nhau:
JIS (Nhật Bản): Thường gặp là JIS 10K, dùng nhiều trong các nhà máy vốn đầu tư Nhật, Á Đông.
DIN (Đức/Châu Âu): Tiêu chuẩn phổ biến toàn cầu, thường ký hiệu là PN10, PN16.
ANSI (Mỹ): Dùng cho các hệ thống yêu cầu tiêu chuẩn khắt khe của Hoa Kỳ (Class 150).
4. Thông số kỹ thuật cần biết
Đừng bao giờ mua mặt bích PP nếu bạn chưa nắm rõ các giới hạn vật lý của nó:
Áp lực làm việc: Thông thường là PN10 (10 bar) hoặc PN16 (16 bar). Tuy nhiên, áp lực này sẽ giảm dần khi nhiệt độ tăng lên.
Nhiệt độ vận hành: Nhựa PP hoạt động tốt nhất trong khoảng 0°C – 90°C
Đường kính (Size): Từ DN15 (phi 21mm) đến các size lớn như DN400 hoặc hơn.

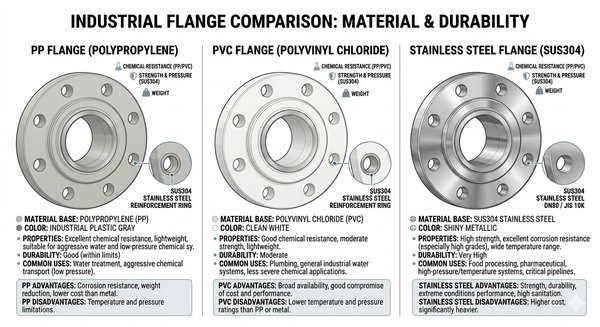

5. So sánh PP Flange với PVC và Inox
Dưới đây là bảng so sánh giúp bạn có cái nhìn tổng quan:
| Tiêu chí | PP Flange | PVC Flange | Inox Flange |
| Chịu hóa chất | Rất tốt (Đặc biệt là axit đậm đặc) | Tốt | Trung bình (Dễ bị ăn mòn lỗ kim) |
| Nhiệt độ tối đa | khoảng 90 đến 100 độ C | xấp xỉ 60°C | > 500°C |
| Độ bền cơ học | Khá, có tính dẻo | Cứng nhưng giòn, dễ nứt | Rất cao |
| Giá thành | Trung bình | Rẻ nhất | Cao nhất |
Kết luận: Chọn PP khi bạn cần sự cân bằng giữa khả năng kháng hóa chất và giá thành. Chọn Inox khi áp suất và nhiệt độ vượt ngưỡng ~100°C
6. Tại sao môi trường hóa chất "yêu thích" PP Flange?
Trong các môi trường như xi mạ, sản xuất phân bón hay xử lý nước thải công nghiệp, các ion tự do và axit nồng độ cao sẽ "ăn" mặt bích thép trong vài tháng.
Không bị ăn mòn điện hóa: Nhựa PP không bị rỉ sét như sắt.
Bề mặt trơn nhẵn: Giúp dòng chảy mượt mà, không bị bám cặn hóa chất gây tắc nghẽn hoặc sụt áp.
Tiết kiệm bảo trì: Tuổi thọ của PP Flange trong môi trường hóa chất có thể lên đến 20-30 năm, trong khi kim loại có thể phải thay thế sau mỗi 2-3 năm.
7. Ứng dụng thực tế và sai lầm thường gặp
Ứng dụng:
Hệ thống lọc nước DI, RO trong sản xuất linh kiện điện tử.
Đường ống dẫn axit, kiềm trong nhà máy hóa chất.
Hệ thống xử lý khí thải (Scrubber).
Sai lầm phổ biến:
Siết quá lực: Nhiều công nhân dùng tay công siết quá mạnh khiến mặt bích nhựa bị vênh hoặc nứt vỡ ngay tại lỗ bulong.
Dùng sai nhiệt độ: Dùng PP cho hơi nước nóng (Steam) sẽ khiến mặt bích bị biến dạng ngay lập tức.
Bỏ qua tia UV: Nếu lắp ngoài trời mà không có lớp bảo vệ hoặc sơn phủ, nhựa PP có thể bị "lão hóa" (giòn đi) nhanh hơn.
8. Checklist cách chọn và hướng dẫn lắp đặt chuẩn xác
Checklist chọn hàng:
[ ] Xác định đúng đường kính ống (DN).
[ ] Kiểm tra tiêu chuẩn lỗ bulong (JIS, DIN hay ANSI).
[ ] Xác định nồng độ hóa chất để chọn loại nhựa PP phù hợp (PP-H hay PP-R).
[ ] Chọn áp suất định danh (PN) cao hơn áp suất vận hành thực tế 20%.

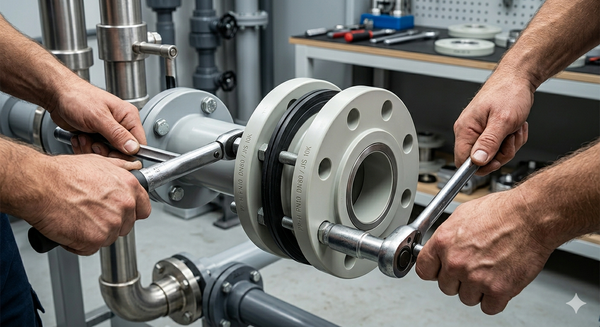

Hướng dẫn lắp đặt (5 bước):
Làm sạch: Lau khô và sạch bề mặt tiếp xúc của hai mặt bích.
Đặt gioăng: Đặt gioăng cao su vào chính giữa tâm ống.
Xỏ bulong: Xỏ tất cả bulong qua lỗ, lưu ý sử dụng thêm vòng đệm (long đền) to để dàn đều lực ép trên mặt nhựa.
Siết đối xứng: Không siết vòng tròn. Hãy siết theo hình sao (đối xứng) để mặt bích đi vào đều.
Kiểm tra lại: Sau 24h vận hành, nên kiểm tra lại độ chặt vì nhựa có xu hướng "chảy" nhẹ khi có áp lực.
9. FAQ - Câu hỏi thường gặp
Hỏi: PP Flange có chịu được tia UV không?
Đáp: Có nhưng hạn chế. Nếu dùng lâu dài ngoài trời, bạn nên chọn loại có phụ gia chống UV hoặc che chắn kỹ.
Hỏi: Có thể nối mặt bích PP với mặt bích Inox không?
Đáp: Hoàn toàn được, chỉ cần chúng cùng tiêu chuẩn (ví dụ cùng là DIN PN10). Lưu ý dùng gioăng mềm để bù trừ độ cứng khác nhau giữa nhựa và thép.
Hỏi: Tại sao mặt bích PP của tôi bị nứt sau 1 tháng?
Đáp: Thường do hai nguyên nhân: Siết bulong lệch tâm hoặc nhiệt độ thực tế cao hơn giới hạn của nhựa PP.
10. Kết luận
Mặt bích nhựa PP là lựa chọn tối ưu về chi phí và kỹ thuật cho các hệ thống dẫn hóa chất, xử lý nước ở nhiệt độ dưới $90^\circ C$. Với ưu điểm nhẹ, kháng ăn mòn và lắp đặt linh hoạt, nó giúp doanh nghiệp cắt giảm đáng kể chi phí vận hành và bảo trì lâu dài.
Bạn đang thiết kế hệ thống đường ống hóa chất và cần tư vấn chi tiết về tiêu chuẩn JIS hay DIN? Đừng ngần ngại liên hệ với các đơn vị cung cấp uy tín để nhận bảng thông số áp suất (Pressure-Temperature Rating) chính xác nhất cho dự án của mình! Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về PP Flange
