PPR Pipe Flange: Giải Pháp Kết Nối Linh Hoạt Và Chuyên Nghiệp Cho Hệ Thống Ống PPR
Trong thi công hệ thống ống nhựa PPR (Polypropylene Random Copolymer), phương pháp hàn nhiệt đối đầu hoặc hàn socket luôn được ưu tiên nhờ độ kín khít tuyệt đối. Tuy nhiên, một thách thức lớn nảy sinh khi hệ thống cần kết nối với các thiết bị cơ khí như van cổng, van bướm, máy bơm, đồng hồ nước, hoặc chuyển sang đường ống kim loại sẵn có.
Vấn đề cốt lõi là mối hàn PPR là mối nối vĩnh viễn, không thể tháo lắp. Nếu bạn hàn trực tiếp một chiếc van vào đường ống, việc bảo trì, thay thế van sau này sẽ bắt buộc phải cắt bỏ một đoạn ống, gây lãng phí thời gian và chi phí đáng kể. Đây chính là lúc ppr pipe flange (mặt bích combo PPR) phát huy vai trò là giải pháp tối ưu, phá bỏ rào cản của mối nối hàn cứng.
Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ cấu tạo, nguyên lý và cách lựa chọn ppr pipe flange chính xác nhất, tránh những sai lầm phổ biến có thể dẫn đến rò rỉ hoặc hư hỏng hệ thống.
PPR Pipe Flange là gì? Định nghĩa chuẩn kỹ thuật
PPR pipe flange là một phụ kiện combo chuyên dụng, được thiết kế để tạo ra một mối nối cơ khí có thể tháo rời giữa đường ống nhựa PPR và các thiết bị kim loại hoặc mặt bích của hệ thống khác. Nó đóng vai trò là "cầu nối" đồng bộ hóa giữa vật liệu nhựa mềm dẻo và các thiết bị cơ khí cứng cáp.

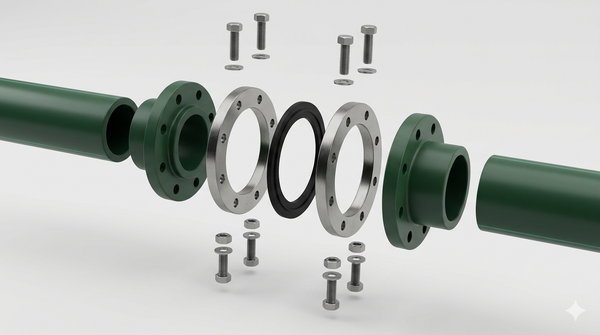

Về mặt cấu tạo, một bộ ppr pipe flange tiêu chuẩn bao gồm hai thành phần tách biệt nhưng bổ trợ cho nhau:

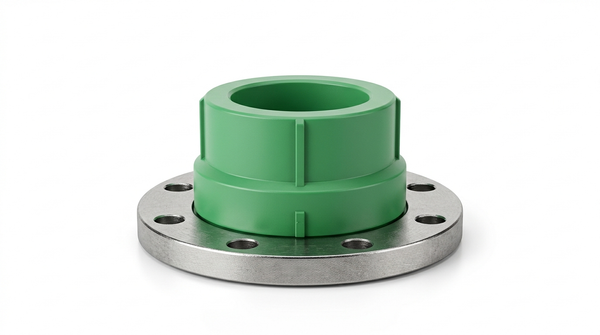

Stub End (Đầu măng sông PPR): Là phần nhựa PPR có một đầu để hàn nhiệt trực tiếp vào ống PPR. Đầu còn lại có vành rộng (gờ) để giữ mặt bích thép.
Loose Flange (Mặt bích rời): Thường là một vòng tròn bằng thép mạ kẽm hoặc inox có đục lỗ bulong. Mặt bích này lồng tự do vào Stub end trước khi hàn, đóng vai trò là khung chịu lực siết.
Vai trò cốt lõi của ppr pipe flange là chuyển đổi mối nối hàn vĩnh viễn thành mối nối bulong linh hoạt. Điều này cực kỳ quan trọng đối với các vị trí cần bảo trì thường xuyên như đầu hút/đẩy của máy bơm hoặc các cụm van trung tâm.
Nguyên lý hoạt động của PPR Flange trong hệ thống áp lực
Nguyên lý cốt lõi của mối nối ppr pipe flange dựa trên cơ chế nén dọc trục để làm kín. Quy trình lắp đặt diễn ra như sau:
Hàn nhiệt vĩnh viễn: Đầu Stub end nhựa được hàn socket hoặc hàn đối đầu vào đầu ống PPR. Đây là mối nối vĩnh viễn, kín nước tuyệt đối.
Lắp ghép cơ khí rời: Mặt bích loose thép (đã được lồng vào ống trước đó) được kéo sát vào gờ của Stub end.
Làm kín bằng lực siết: Đặt một tấm gioăng làm kín (gasket) phù hợp giữa hai bề mặt gờ Stub end. Sau đó, siết chặt các bulong kết nối giữa mặt bích thép này với mặt bích của thiết bị đối diện (ví dụ bích van).
Vì sao mối nối này kín khít? Lực siết mạnh mẽ từ bulong được phân bổ đều trên toàn bộ vòng cung của mặt bích, ép chặt gioăng cao su. Áp lực nén này lấp đầy các khe hở li ti, tạo ra một rào cản ngăn chặn lưu chất (nước nóng, khí nén...) rò rỉ ra ngoài, ngay cả khi hệ thống đạt đỉnh áp suất vận hành.
Phân loại PPR pipe flange phổ biến và bảng so sánh chi tiết
Để lựa chọn đúng loại phù hợp, chúng ta cần phân loại ppr pipe flange dựa trên vật liệu mặt bích, cấu tạo và cấp áp lực.
1. Phân loại theo vật liệu mặt bích loose
Mặt bích thép mạ kẽm: Phổ biến nhất nhờ giá thành hợp lý, khả năng chống gỉ sét tốt cho hệ thống nước lạnh, HVAC.
Mặt bích Inox (304, 316): Chuyên dùng cho môi trường hóa chất, nước thải có tính ăn mòn hoặc yêu cầu vệ sinh an toàn thực phẩm cao.
2. Phân loại theo cấu tạo combo
Flange rời (Loose): Gồm Stub end nhựa và bích thép tách rời. Loại này dễ thi công vì bích thép có thể xoay tự do để căn chỉnh lỗ bulong với thiết bị.
Flange tích hợp: Stub end nhựa và bích thép được đúc liền hoặc ép chặt thành một khối. Loại này cứng cáp hơn nhưng khó căn chỉnh lỗ bích khi lắp đặt.
3. Phân loại theo cấp áp lực (PN)
PN10: Dùng cho hệ thống nước lạnh áp lực thấp đến trung bình.
PN16: Dùng cho hệ thống nước nóng, HVAC hoặc đường ống chính áp lực cao. Lưu ý: Độ dày gờ Stub end của PN16 sẽ lớn hơn PN10.
Bảng so sánh các loại ppr pipe flange chủ đạo
| Tiêu chí | Mặt bích Thép mạ kẽm | Mặt bích Inox 304 | Flange Tích hợp |
| Ưu điểm | Giá thành hợp lý, chịu lực tốt. | Chống ăn mòn tuyệt đối, bền bỉ. | Chịu áp suất tốt, cứng cáp. |
| Nhược điểm | Có thể gỉ theo thời gian. | Chi phí rất cao. | Khó căn chỉnh lỗ bulong khi lắp. |
| Ứng dụng | Cấp nước dân dụng, PCCC. | Thực phẩm, hóa chất, nước thải. | Hệ thống áp suất cao, cố định. |
Thông số kỹ thuật quan trọng khi lựa chọn PPR pipe flange
Việc hiểu sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến sự cố công trình. Khi mua ppr pipe flange, bạn phải đặc biệt lưu ý:
Đường kính danh nghĩa (DN): Ví dụ DN100 tương ứng với ống PPR phi 110mm. Stub end nhựa luôn được tính theo đường kính ngoài (OD), còn mặt bích loose STEEL tính theo DN.
Cấp áp lực (PN): Phải đồng bộ với cấp áp lực của ống và van (ví dụ van PN16, ống PN16 thì bích phải là PN16). Sai PN có thể gây biến dạng mặt bích kim loại và rò rỉ.
Nhiệt độ làm việc: Phải kiểm tra gioăng làm kín. Ống PPR chịu được $95^\circ C$, nhưng gioăng cao su thông thường có thể chỉ chịu được $60^\circ C$. Hãy chọn gioăng EPDM chịu nhiệt cho nước nóng.
Tiêu chuẩn lỗ bích: Phải khớp với tiêu chuẩn lỗ bích của van (ví dụ: bích van chuẩn BS4504 PN16 thì mặt bích thép PPR phải chọn đúng chuẩn này).
Insight: Một mặt bích loose thép chuẩn BS không bao giờ lắp vừa một chiếc van chuẩn ANSI dù cùng kích cỡ đường kính. Hãy luôn xác nhận tiêu chuẩn trước khi mua.
So sánh PPR flange và mối nối hàn PPR: Khi nào nên dùng?
| Tiêu chí | Sử dụng PPR pipe flange | Mối nối hàn nhiệt PPR |
| Khả năng tháo lắp | Rất linh hoạt, tháo mở dễ dàng. | Cố định hoàn toàn, không thể tháo. |
| Độ kín khít | Cao (phụ thuộc gioăng và lực siết). | Tuyệt đối (vĩnh viễn). |
| Linh hoạt | Cao, dễ thay thế thiết bị. | Thấp, phải cắt ống nếu thay van. |
| Chi phí | Cao hơn (tốn mặt bích thép, bulong). | Thấp nhất (chỉ tốn que hàn). |
Insight chuyên gia: ppr pipe flange là sự đầu tư thông minh cho những vị trí "sống còn" của hệ thống cần bảo trì định kỳ. Đừng cố tiết kiệm vài trăm ngàn đồng để hàn chết một chiếc máy bơm PN16, vì chi phí để cắt ống và hàn lại sẽ cao gấp nhiều lần sau này.
Tại sao bạn nên sử dụng PPR pipe flange?
Dễ dàng bảo trì, bảo dưỡng: Đây là lợi ích cốt lõi. Bạn có thể thay van, vệ sinh máy bơm hoặc kiểm tra đồng hồ nước chỉ bằng cách tháo bulong, không cần cắt ống.
Kết nối thiết bị cơ khí: Là cách duy nhất để nối ống nhựa PPR với van kim loại hoặc máy bơm có mặt bích.
Tăng tính linh hoạt và đồng bộ: Cho phép kết nối ống nhựa mềm PPR với hệ thống ống thép hoặc gang sẵn có của công trình.
Lắp đặt trong không gian hẹp: Việc hàn nhiệt PPR trong không gian hẹp là cực kỳ khó khăn. Nối mặt bích cho phép bạn hàn Stub end ở nơi rộng rãi, sau đó đưa vào vị trí siết bulong là xong.
Đây chính là đoạn chốt chuyển đổi cho hệ thống của bạn: Nếu mục tiêu là một hệ thống đường ống chuyên nghiệp, bền vững và dễ vận hành, ppr pipe flange là lựa chọn không thể thay thế.
Ứng dụng thực tế của ppr pipe flange
Đầu nối mặt bích combo xuất hiện ở hầu hết các điểm nút giao thông quan trọng của dòng chảy:
Kết nối cụm van: Van cổng, van một chiều, van bướm... tất cả đều cần bích để kết nối với ống PPR.

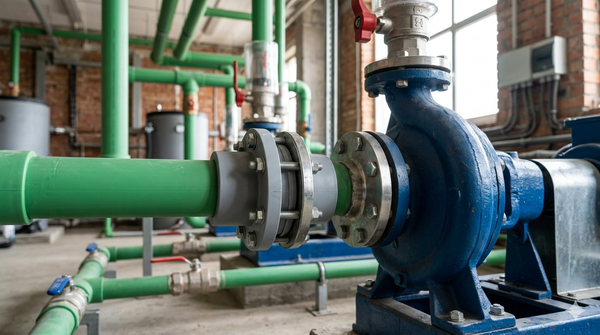

Lắp đặt máy bơm: Tại đầu hút và đầu đẩy của bơm ly tâm, bích giúp nối ống PPR đồng thời giảm rung động lan truyền.
Hệ thống nước nóng/lạnh trung tâm (HVAC): Dùng để nối ống PPR với chiller, bồn bảo ôn hoặc các bộ trao đổi nhiệt.
Nhà máy sản xuất: Nối ống PPR với các bồn chứa hóa chất hoặc dây chuyền thực phẩm.
Sai lầm "kinh điển" thường gặp khi lắp đặt:
Hàn Stub end nhựa PN10 cho ống PN16: Khi hệ thống đạt áp lực PN16, phần gờ nhựa Stub end PN10 sẽ bị biến dạng (tuột) ra khỏi bích thép.
Siết bulong không theo hình sao: Dẫn đến gioăng bị nén lệch, gây rò rỉ ngay cả khi áp suất thấp.
Quên lắp gioăng làm kín: Nhiều thợ mới nghĩ rằng bề mặt nhựa gờ Stub end đủ mềm để kín, nhưng thực tế áp lực cao vẫn đẩy nước ra ngoài.
Hướng dẫn Checklist chọn và lắp đặt PPR pipe flange chuẩn chuyên gia
Checklist lựa chọn:
[ ] Xác định DN (phi ống PPR cần nối).
[ ] Xác định PN (áp suất vận hành bao nhiêu Bar?).
[ ] Chọn Vật liệu bích loose (Thép mạ kẽm cho nước sạch, Inox cho hóa chất).
[ ] Kiểm tra Tiêu chuẩn van có sẵn sử dụng chuẩn gì (BS, DIN, hay ANSI).
[ ] Chọn Gioăng làm kín phù hợp (Cao su EPDM cho nước nóng).
Quy trình lắp đặt tiêu chuẩn:
Hàn nhiệt: Lồng bích thép vào ống trước. Hàn Stub end nhựa vào ống PPR theo đúng nhiệt độ và thời gian nung tiêu chuẩn.
Làm lạnh: Để mối hàn nguội hoàn toàn tự nhiên, không dùng nước làm lạnh đột ngột.
Lắp gioăng: Vệ sinh bề mặt gờ Stub end, đặt gioăng chính xác vào giữa.
Siết bulong hình sao: Siết dần theo các cặp đối xứng chéo (hình ngôi sao) để lực siết phân bổ đều. Lưu ý: Không siết quá chặt làm nứt gờ nhựa Stub end.
Thử áp: Sau khi lắp xong, tiến hành thử áp thủy tĩnh ở mức 1.5 lần áp suất vận hành để đảm bảo không rò rỉ.
FAQ: Câu hỏi thường gặp về ppr pipe flange
1. ppr pipe flange có chịu nhiệt cao không?
Bản thân nhựa PPR chịu được 95°C. Tuy nhiên, bạn phải chọn gioăng làm kín phù hợp (ví dụ EPDM) chịu được nhiệt độ này, gioăng cao su thường chỉ chịu đến 95°C.
2. Nên chọn ppr pipe flange bích thép mạ kẽm hay inox?
Nếu hệ thống dẫn nước sạch lạnh, HVAC, PCCC, mặt bích thép mạ kẽm là đủ. Nếu hệ thống dẫn nước thải, hóa chất nhẹ, hoặc thực phẩm, bắt buộc phải dùng bích inox.
3. Mối nối mặt bích có bền bằng mối hàn không?
Mối nối bích kín khít rất cao nhưng phụ thuộc vào gioăng và bulong theo thời gian. Mối hàn vĩnh viễn thì bền hơn. Tuy nhiên, bích là bắt buộc cho vị trí cần tháo lắp.
4. ppr pipe flange khác HDPE flange thế nào?
Chúng khác nhau hoàn toàn về vật liệu nhựa và kích thước ngoài (OD). ppr pipe flange dùng để hàn nhiệt socket, còn HDPE flange dùng để hàn nhiệt đối đầu. Bạn không thể lắp lẫn hai loại Stub end nhựa này.
Kết luận
ppr pipe flange không chỉ là một phụ kiện kết nối, mà là giải pháp đảm bảo tính chuyên nghiệp, linh hoạt và bền vững cho toàn bộ hệ thống đường ống công nghiệp. Việc lựa chọn đúng tiêu chuẩn, vật liệu và áp lực sẽ giúp bạn không chỉ tiết kiệm chi phí bảo trì mà còn kéo dài tuổi thọ cho toàn bộ công trình.
