PVC Blind Flange: Giải Pháp Đóng Kín Hệ Thống Đường Ống Chuyên Nghiệp
Vì Sao PVC Blind Flange Lại Đặc Biệt Quan Trọng Trong Hệ Thống Đường Ống Hiện Đại?
Trong thực tế vận hành tại các nhà máy xử lý nước, cơ sở sản xuất hóa chất hay hệ thống cấp thoát nước đô thị, không phải mọi đầu đường ống đều được đưa vào sử dụng liên tục. Các kỹ sư thường xuyên phải đối mặt với bài toán quản lý dòng chảy tại những điểm nút đặc thù.
Một hệ thống tiêu chuẩn luôn có những vị trí cần được bịt kín tạm thời để phục vụ công tác bảo trì định kỳ, đóng các nhánh dự phòng chưa sử dụng, hoặc tạo các đầu chờ cho kế hoạch mở rộng quy mô nhà máy trong tương lai.
Nếu những vị trí này không được bịt kín đúng tiêu chuẩn kỹ thuật, hậu quả để lại là rất lớn. Doanh nghiệp sẽ phải đối mặt với tình trạng rò rỉ chất lỏng gây lãng phí, thất thoát áp suất nghiêm trọng làm giảm hiệu suất bơm, và nguy hiểm nhất là nguy cơ nhiễm bẩn chéo cho toàn bộ hệ thống lưu chất.
Chính vì thế, PVC blind flange xuất hiện như một giải pháp cơ học đơn giản nhưng mang tính quyết định. Nó cung cấp khả năng đóng kín tuyệt đối, chịu được áp lực thủy lực và bảo vệ sự toàn vẹn của cả một mạng lưới đường ống phức tạp, giúp các kỹ sư hoàn toàn an tâm về tính an toàn và hiệu quả vận hành.

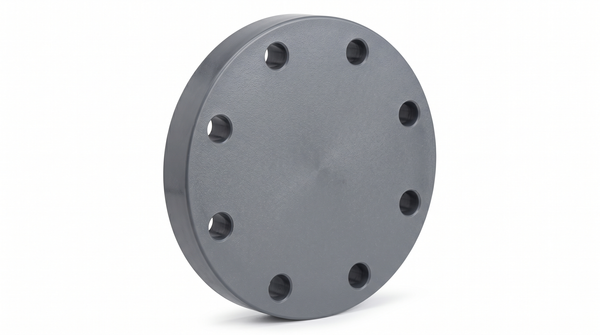

PVC Blind Flange Là Gì?
PVC blind flange (hay còn gọi là blind flange pvc) là một loại mặt bích đặc được sản xuất từ vật liệu nhựa polyvinyl chloride (PVC), được thiết kế chuyên dụng để đóng kín hoặc kết thúc một hệ thống đường ống, ngăn chặn hoàn toàn dòng lưu chất đi qua.
Khác với các loại mặt bích thông thường có lỗ hổng ở giữa để chất lỏng đi qua, sản phẩm này hoạt động như một bức tường chắn kiên cố ở cuối đường ống. Đây là một trong những loại plastic piping accessories không thể thiếu trong thi công công nghiệp.
Đặc điểm cơ bản:
Không có lỗ tâm: Cấu trúc hoàn toàn đặc để chặn đứng dòng chảy.
Thiết kế dạng đĩa: Bề mặt phẳng, chịu lực phân bố đều.
Kết nối bằng bu lông: Cố định chặt chẽ với mặt bích hở của đường ống thông qua hệ thống lỗ khoan xung quanh.
Tạo độ kín tuyệt đối: Khi kết hợp với vòng đệm, nó ngăn chặn mọi sự rò rỉ khí hoặc lỏng.

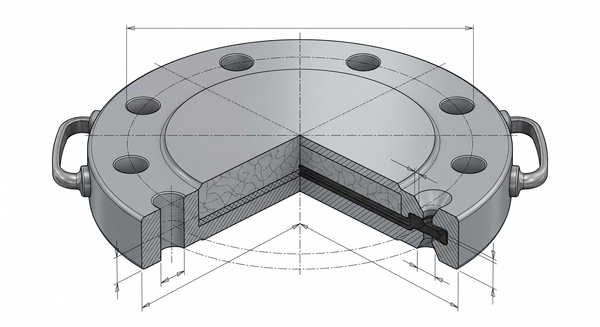

Thành phần cấu tạo chi tiết:
Thân mặt bích (Flange body): Đĩa nhựa PVC đặc chịu lực chính.
Lỗ bu lông (Bolt holes): Được khoan sẵn theo các tiêu chuẩn quốc tế (ANSI, DIN, JIS) để xỏ bu lông.
Bề mặt làm kín (Sealing face): Phần tiếp xúc trực tiếp, thường được gia công phẳng hoặc có gờ để tăng độ bám.
Gioăng (Gasket): Vòng đệm cao su hoặc vật liệu mềm đặt giữa hai mặt bích để đảm bảo độ kín nước.

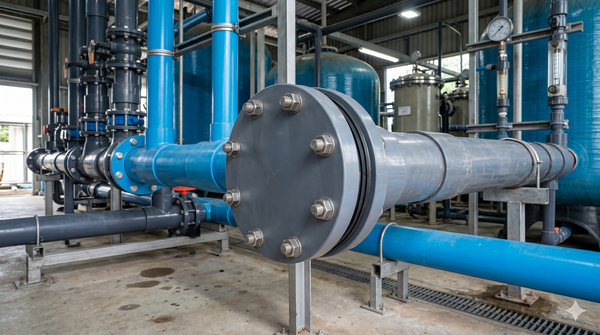

Nguyên Lý Hoạt Động Của PVC Blind Flange
Nguyên lý làm việc của pvc flange cap dựa trên sự kết hợp giữa lực nén cơ học và rào cản vật lý. Khi cần vô hiệu hóa một đoạn ống, mặt bích đặc này sẽ được đưa vào vị trí chốt chặn.
Quy trình hoạt động:
Mặt bích được ốp trực tiếp vào phần đầu cuối của đường ống, đầu chờ mở rộng hoặc các nhánh phụ trợ đang tạm ngưng sử dụng.
Một vòng đệm (gasket) phù hợp được kẹp vào giữa bề mặt của PVC blind flange và mặt bích của đường ống để lấp đầy các khe hở vi mô.
Kỹ thuật viên sẽ tiến hành xỏ bu lông qua các lỗ và siết chặt đều tay theo lực quy định, tạo ra một áp lực nén mạnh mẽ lên vòng đệm.
Kết quả mang lại:
Ngăn chặn hoàn toàn lưu chất (nước, hóa chất, khí) thoát ra môi trường bên ngoài.
Duy trì mức áp suất ổn định bên trong hệ thống, không làm tụt áp lực của các máy bơm đang hoạt động.
Bảo vệ không gian bên trong đường ống khỏi bụi bẩn, côn trùng và các tác nhân gây ô nhiễm từ bên ngoài.
Tại sao lại cần thiết kế dạng đặc? Việc không có lỗ trung tâm (như pvc blank flange) giúp mặt bích tận dụng tối đa diện tích bề mặt để phân tán áp lực cơ học từ dòng chảy. Điều này giúp thiết bị chặn đứng hoàn toàn lưu lượng, chịu được lực đẩy lớn của nước và tăng cường tối đa độ kín khít cho hệ thống.
Phân Loại PVC Blind Flange Phổ Biến
Tùy thuộc vào đặc tính của môi chất và điều kiện vận hành, các kỹ sư có thể lựa chọn nhiều biến thể khác nhau của mặt bích nhựa đặc.
PVC Blind Flange Tiêu Chuẩn
Ưu điểm: Giá thành cực kỳ hợp lý, trọng lượng nhẹ, dễ lắp đặt và có khả năng chống ăn mòn hóa học ở mức cơ bản.
Ứng dụng: Đây là water treatment flange lý tưởng cho các hệ thống cấp nước sạch, thoát nước dân dụng và hệ thống tưới tiêu nông nghiệp không yêu cầu áp suất quá cao.
UPVC Blind Flange (Unplasticized PVC)
Ưu điểm: Vật liệu nhựa không chứa chất hóa dẻo nên có độ cứng cơ học vượt trội, khả năng chịu va đập tốt hơn và kháng được nhiều loại hóa chất mạnh.
Ứng dụng: Là loại industrial pvc flange được sử dụng rỗng rãi trong các nhà máy xử lý nước thải công nghiệp, hệ thống sản xuất và phân phối hóa chất.
CPVC Blind Flange (Chlorinated PVC)
Ưu điểm: Quá trình clo hóa giúp vật liệu này có khả năng chịu nhiệt độ cao hơn hẳn so với PVC thông thường (lên đến 90°C - 95°C) mà vẫn giữ nguyên đặc tính cơ học.
Ứng dụng: Phù hợp làm chemical resistant flange cho các đường ống dẫn nước nóng, hóa chất ở nhiệt độ cao trong môi trường công nghiệp nặng.
Socket Blind Flange
Kết nối: Thay vì dùng bu lông, loại pvc flange fitting này được thiết kế để dán keo trực tiếp hoặc lắp ghép theo dạng socket fitting vào đầu ống.
Ứng dụng: Rất phù hợp cho các hệ thống ống nhỏ, áp lực cực thấp hoặc các dự án dân dụng cần thi công nhanh chóng, tiết kiệm chi phí.
Kích Thước Và Thông Số Kỹ Thuật Của PVC Flange Dimensions
Để tích hợp thành công vào pvc piping system, mặt bích phải có kích thước và tiêu chuẩn hoàn toàn tương thích với hệ thống hiện hữu.
Kích thước danh nghĩa phổ biến: Hầu hết các nhà sản xuất đều cung cấp dải kích thước rộng, từ các đường ống nhỏ như DN15, DN20, DN25, DN32, DN40, DN50 cho đến các hệ thống công nghiệp lớn như DN65, DN80, DN100, DN150, DN200, và thậm chí là DN300.
Các hệ tiêu chuẩn quốc tế áp dụng:
Tiêu chuẩn Mỹ (ANSI): Phổ biến nhất là ANSI 150 (Class 150), được sử dụng rộng rãi trên toàn cầu cho các dự án yêu cầu thông số khắt khe. (ansi pvc flange)
Tiêu chuẩn Châu Âu (DIN): Thường sử dụng các mức áp suất như DIN PN10 hoặc DIN PN16. (din pvc blind flange)
Tiêu chuẩn Nhật Bản (JIS): Các chuẩn phổ biến là JIS 5K, JIS 10K. (jis pvc flange)
Các thông số kỹ thuật tối quan trọng cần kiểm tra:
Nominal Diameter (Đường kính danh nghĩa): Đảm bảo vừa vặn với kích cỡ đường ống hiện tại.
Bolt Circle Diameter (Đường kính vòng bu lông): Tâm lỗ bu lông phải trùng khớp với mặt bích hở để xỏ vừa bu lông.
Pressure Rating (Áp suất làm việc): Khả năng chịu áp lực tối đa, ví dụ như pressure rated flange chuẩn PN10 (10 bar).
Temperature Range (Nhiệt độ hoạt động): Đảm bảo vật liệu không bị biến dạng khi môi chất nóng lên.
Material Grade (Mác vật liệu): Xác định rõ là PVC, UPVC hay CPVC để đáp ứng tính chất hóa học của dòng chảy.
So Sánh PVC Blind Flange Và Mặt Bích Kim Loại
Khi đứng trước quyết định chọn vật liệu cho pipe termination flange, nhiều nhà thầu thường phân vân giữa nhựa và kim loại. Dưới đây là phân tích chuyên sâu.
So sánh với mặt bích Inox (Stainless Steel):
Ưu thế của PVC: Trọng lượng cực kỳ nhẹ giúp việc vận chuyển và lắp đặt trên cao dễ dàng hơn. Chi phí đầu tư thấp hơn rất nhiều so với Inox. Quan trọng nhất, PVC hoàn toàn miễn nhiễm với hiện tượng ăn mòn điện hóa—kẻ thù số một của kim loại khi tiếp xúc với các ion muối trong nước.
Ưu thế của Inox: Sở hữu độ bền kéo cực cao, Inox là lựa chọn bắt buộc cho các hệ thống có áp suất siêu lớn và nhiệt độ làm việc trên 100°C.
So sánh với mặt bích Thép Carbon:
Ưu thế của PVC: Không bao giờ bị gỉ sét khi tiếp xúc với độ ẩm hoặc hóa chất. Không cần tốn chi phí và nhân công cho việc sơn phủ chống rỉ định kỳ như thép carbon.
Ưu thế của Thép: Cung cấp độ bền cơ học và khả năng chống va đập vỡ nứt tốt hơn nhựa.
Tại sao các hệ thống nước hiện đại ưu tiên sử dụng PVC? Đối với 80% các hệ thống xử lý nước và hóa chất nhẹ, plastic blind flange là lựa chọn tối ưu vì nó cân bằng hoàn hảo giữa chi phí đầu tư ban đầu cực thấp, tính linh hoạt khi lắp đặt và khả năng chống ăn mòn tuyệt vời trong suốt vòng đời dự án.

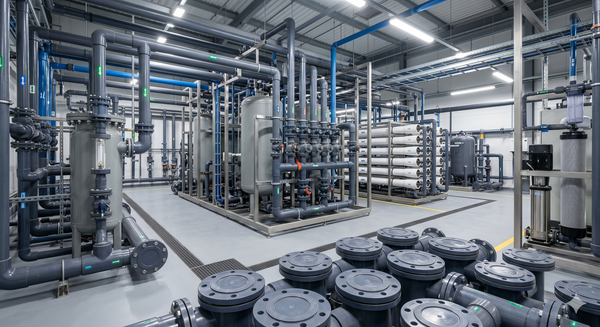

Ứng Dụng Thực Tế Của PVC Blind Flange
Sự linh hoạt của flange end cap làm từ nhựa giúp nó có mặt trong vô số các lĩnh vực kỹ thuật khác nhau.
Hệ thống xử lý nước (Water Treatment Plants): Sử dụng làm điểm chốt chặn trong các trạm bơm nước sạch, bồn chứa, và hệ thống màng lọc RO để cô lập các cụm thiết bị khi cần bảo dưỡng.
Quy trình hóa chất (Chemical Processing Systems): Làm nắp bịt an toàn cho các đường ống dẫn axit loãng, dung dịch kiềm hoặc các chất xử lý bề mặt mà kim loại dễ bị phá hủy.
Hệ thống tưới tiêu (Irrigation Systems): Đóng vai trò chặn cuối đường ống dẫn nước chính tại các nông trại, chịu được điều kiện thời tiết ngoài trời khắc nghiệt.
Hệ thống hồ bơi (Swimming Pool Systems): Lắp đặt trong phòng máy bơm hồ bơi, hệ thống lọc tuần hoàn nước có chứa nồng độ Clo cao mà không lo bị ăn mòn.
Đường ống phụ trợ công nghiệp (Industrial Utility Pipelines): Rất lý tưởng để bịt các đầu chờ mở rộng, sẵn sàng tháo lắp khi nhà máy cần đấu nối thêm dây chuyền sản xuất mới.
Những Sai Lầm Thường Gặp Khi Dùng PVC Blind Flange
Việc lắp đặt sai kỹ thuật có thể vô hiệu hóa hoàn toàn chức năng của mặt bích, gây nguy hiểm cho hệ thống.
1. Mua nhầm tiêu chuẩn kết nối Ví dụ điển hình nhất là việc mua mặt bích chuẩn DIN về nhưng hệ thống ống lại dùng chuẩn ANSI. Dù cùng kích thước DN50, khoảng cách các lỗ bu lông sẽ bị lệch, dẫn đến việc không thể lắp ráp.
2. Chọn sai cấp độ vật liệu Sử dụng PVC blind flange tiêu chuẩn cho hệ thống nước nóng trên 60°C. Dưới tác động của nhiệt, nhựa sẽ mềm ra, cong vênh và gây vỡ nứt ngay tại điểm kết nối. Trong trường hợp này, CPVC là vật liệu bắt buộc.
3. Siết bu lông không đồng đều Đây là lỗi kỹ thuật thi công phổ biến. Nếu thợ cơ khí siết quá chặt một bên trước khi siết bên đối diện, đĩa nhựa sẽ bị nghiêng, tạo ra các khe hở gây rò rỉ lưu chất, hoặc thậm chí làm nứt vỡ ngay mặt bích do lực ứng suất tập trung tại một điểm.
4. Bỏ qua hoặc dùng sai vòng đệm (Gasket) Không sử dụng gasket hoặc dùng loại cao su không kháng hóa chất sẽ khiến điểm kết nối mất đi độ kín khít. Hóa chất rò rỉ sẽ dần dần phá hỏng bề mặt tiếp xúc và bu lông thép.
Hướng Dẫn Chọn PVC Blind Flange Chuẩn Xác
Để đảm bảo hiệu suất hoạt động, hãy tuân thủ chặt chẽ checklist kỹ thuật gồm 5 bước sau đây từ các chuyên gia đường ống.
Checklist 1: Xác định môi chất bên trong
Nước sạch (Dùng PVC tiêu chuẩn)
Nước thải công nghiệp
Hóa chất ăn mòn mạnh (Cân nhắc UPVC)
Nước nóng hoặc hơi nước
Checklist 2: Chọn mác vật liệu nhựa
PVC (Kinh tế, dễ dùng)
UPVC (Chịu lực, chịu hóa chất tốt)
CPVC (Chuyên trị nhiệt độ cao)
Checklist 3: Khớp tiêu chuẩn kết nối
Chuẩn ANSI (Bắc Mỹ)
Chuẩn DIN (Châu Âu, cực kỳ phổ biến tại VN)
Chuẩn JIS (Hệ thống máy móc Nhật Bản)
Checklist 4: Kiểm tra định mức áp suất
PN10 (Sử dụng cho áp lực thông thường)
PN16 (Dùng cho hệ thống bơm áp cao)
ANSI Class 150
Checklist 5: Xác định biên độ nhiệt độ làm việc
Dưới 40°C (Môi trường lý tưởng cho PVC)
Từ 40°C – 80°C (Cần chuyển sang CPVC)
Trên 80°C (Phải tính toán kỹ hoặc chuyển sang kim loại)
Mẹo Lắp Đặt Và Bảo Trì PVC Pipe Flange
Dù plastic piping accessories rất dễ thao tác, việc tuân thủ quy trình cơ khí cơ bản sẽ gia tăng đáng kể tuổi thọ thiết bị.
Kỹ thuật lắp đặt đúng cách:
Dùng giẻ sạch vệ sinh kỹ bề mặt tiếp xúc của cả hai mặt bích, loại bỏ hoàn toàn dăm nhựa, đất cát.
Đặt chính giữa một gasket đàn hồi chất lượng cao (như EPDM hoặc PTFE nếu có hóa chất).
Thực hiện siết bu lông theo phương pháp "hình ngôi sao" (siết chéo góc đối xứng). Chỉ siết lực vừa đủ (torque) theo khuyến cáo của nhà sản xuất để tránh làm nứt nhựa.
Quy trình kiểm tra định kỳ:
Đưa điểm kết nối mặt bích vào danh mục kiểm tra độ kín hàng quý.
Kiểm tra tình trạng rỉ sét của bu lông và độ lão hóa của vòng đệm cao su.
Kiểm tra xem bề mặt nhựa có dấu hiệu bị rạn nứt do mỏi cơ học hay không.
Lưu ý quan trọng về vật lý: Bảo vệ mặt bích khỏi các ngoại lực. Nhựa PVC có khả năng chống ăn mòn cực tốt, nhưng lại giòn và chịu va đập cơ học (impact resistance) kém hơn kim loại rất nhiều. Hãy tránh để vật nặng rơi trúng hoặc dùng búa gõ trực tiếp lên mặt bích trong quá trình thi công.
Câu Hỏi Thường Gặp Về PVC Blind Flange
Mục đích sử dụng chính của PVC blind flange là gì? Nó được sử dụng chuyên biệt để bịt kín đoạn cuối của một mạng lưới đường ống, ngăn không cho chất lỏng hoặc khí chảy qua, đồng thời hỗ trợ ngắt dòng để bảo trì thiết bị.
PVC blind flange có chịu được áp suất cao trong công nghiệp không? Sản phẩm này có thể xử lý tốt các mức áp suất trung bình đến khá cao, tùy thuộc vào kích thước đường kính và xếp hạng áp lực (như chuẩn PN10 hoặc PN16). Tuy nhiên, với các hệ thống thủy lực siêu áp, mặt bích thép vẫn là lựa chọn an toàn hơn.
Sự khác biệt cốt lõi giữa PVC và upvc blind flange là gì? UPVC (Unplasticized PVC) là dạng nhựa cứng do không chứa chất làm dẻo. Do đó, nó cứng cáp hơn, chịu áp lực tốt hơn và mang lại khả năng chống chịu dung môi hóa chất ưu việt hơn so với PVC thông thường.
Liệu PVC blind flange có an toàn khi sử dụng cho đường ống hóa chất? Hoàn toàn có thể. Nhựa PVC và UPVC hoạt động cực kỳ ổn định trong môi trường chứa các loại hóa chất nhẹ và trung bình như axit loãng, dung dịch kiềm, muối hoặc clo công nghiệp.
Tôi nên chọn tiêu chuẩn bích ANSI, DIN hay JIS? Nguyên tắc bất di bất dịch là bạn phải chọn tiêu chuẩn trùng khớp 100% với mặt bích hở đang có sẵn trên đường ống hiện tại của hệ thống. Nếu không, các lỗ xỏ bu lông sẽ lệch nhau và không thể ghép nối.
Lựa Chọn PVC Blind Flange Tốt Nhất Cho Dự Án Đường Ống
Tóm lại, PVC blind flange là một giải pháp cơ khí mang lại hiệu quả vượt trội cho việc:
Bịt kín các đầu ống chờ một cách an toàn và chuyên nghiệp.
Duy trì tính ổn định của áp suất cho toàn bộ hệ thống lưu chất.
Chống lại sự ăn mòn điện hóa một cách hoàn hảo trong môi trường ẩm ướt.
Giảm thiểu đáng kể chi phí đầu tư vật tư và nhân công lắp đặt.
Việc hiểu rõ về các đặc tính kỹ thuật, xác định đúng chuẩn kích thước, chọn mác vật liệu tương thích và tuân thủ quy trình siết bu lông chuẩn mực sẽ giúp hệ thống của bạn vận hành trơn tru, ổn định và bền bỉ trong suốt nhiều thập kỷ.
