PVC Flange 3/4 Chi Tiết Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Xác

Trong quá trình thi công và vận hành các hệ thống cấp thoát nước, mạng lưới xử lý hóa chất hay các hệ thống đường ống dân dụng, giai đoạn liên kết các cụm thiết bị luôn đòi hỏi sự chuẩn xác tuyệt đối. Nhiều kỹ sư và thợ lắp đặt thường xuyên đối mặt với bài toán kết nối các dòng van nhựa, máy bơm nước công suất nhỏ hoặc đường ống PVC lại với nhau sao cho đồng bộ.

Đặc biệt, với kích thước đường ống nhỏ như 3/4 inch, việc chủ quan hoặc chọn sai tiêu chuẩn mặt bích có thể dẫn đến hàng loạt hệ lụy nghiêm trọng như rò rỉ lưu chất tại điểm nối, lệch tâm bulong giữa các thiết bị gây ứng suất kéo, hoãn tiến độ thi công và gây cực kỳ nhiều khó khăn cho công tác bảo trì, tháo lắp định kỳ. Thiết bị tối ưu nhất để giải quyết dứt điểm các thách thức này chính là PVC flange 3/4 (mặt bích nhựa PVC 3/4 inch).

Tuy nhiên, trước khi xuống tiền mua vật tư, người dùng thường vấp phải rất nhiều câu hỏi thực tế: PVC flange 3/4 có phải là kích thước định danh DN20 không? Tiêu chuẩn bích này có bao nhiêu lỗ bulong để siết? Khả năng chịu lực chịu áp của bích nhựa có thực sự an toàn cho mạng lưới nước áp lực cao? Và cuối cùng, doanh nghiệp nên ưu tiên sử dụng phương thức dán keo hóa chất hay nối ren để tối ưu hóa công năng?

Bài viết này từ góc nhìn của các chuyên gia cơ khí dòng chảy sẽ giúp bạn bóc tách toàn bộ bản chất kỹ thuật của dòng sản phẩm PVC flange 3/4, làm rõ các thông số vận hành cốt lõi và cung cấp cẩm nang lắp đặt trực quan nhất.

1. Bản Chất Kỹ Thuật Của PVC Flange 3/4

PVC Flange 3/4 Là Gì?

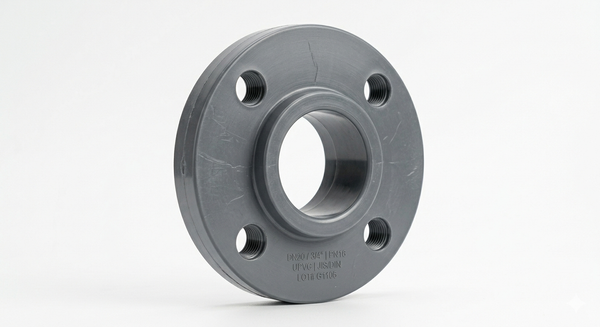

PVC flange 3/4 hay mặt bích nhựa PVC kích thước 3/4 inch, là dòng phụ kiện cơ khí chuyên dụng dùng để liên kết các đoạn ống PVC, các loại van (van bi, van cổng nhựa) và các thiết bị đo lường trên đường ống lại với nhau. Kích thước 3/4 inch ở đây là kích thước hệ inch tiêu chuẩn, tương đương với đường kính định danh DN20 (Đường kính ngoài của ống nhựa PVC đi kèm thường là 27mm theo tiêu chuẩn Việt Nam hoặc ISO).

Cấu Tạo Chi Tiết Của Mặt Bích Nhựa 3/4 Inch

Một sản phẩm mặt bích nhựa PVC 3/4 tiêu chuẩn được đúc áp lực nguyên khối với kết cấu gồm 4 bộ phận hình học cốt lõi:

• Thân bích (Flange Body): Phần đĩa nhựa hình tròn có độ dày đạt chuẩn, chịu trách nhiệm phân bổ đều ứng suất lực khi siết bulong và áp lực thủy tĩnh từ lòng ống.

• Lỗ bulong (Bolt Holes): Các lỗ khoan phân bổ đồng tâm xung quanh thân bích. Với kích thước 3/4 inch (DN20), bích thường được thiết kế cấu trúc 4 lỗ bulong chuẩn mực theo các tiêu chuẩn kỹ thuật phổ biến.

• Mặt kết nối (Flange Face): Bề mặt phẳng, mịn dùng để ép chặt vào mặt bích đối diện. Vùng này thường có các đường gân nổi đồng tâm nhỏ để tăng độ bám và cố định gioăng cao su làm kín.

• Cổ bích (Hub) - Phần dán keo hoặc ren: Phần ống nhô ra phía sau tấm bích. Lòng trong của cổ bích được chế tác dạng bề mặt trơn nhẵn để dán keo hóa chất trực tiếp với ống, hoặc được taro ren trong (ren NPT hoặc PT) tùy thuộc vào phương thức kết nối yêu cầu.

Nguyên Lý Hoạt Động Và Cơ Chế Đóng Kín Dòng Chảy

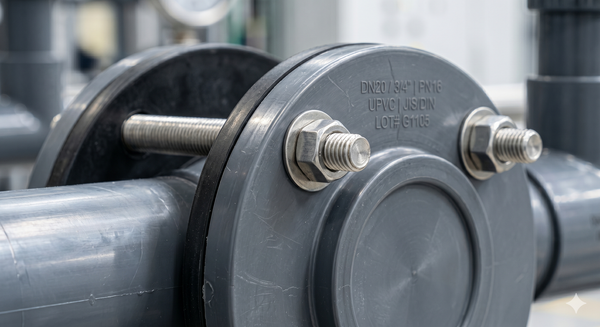

Mặt bích nhựa PVC hoạt động dựa trên nguyên lý ép phẳng hai bề mặt đối diện thông qua hệ thống bulong siết định vị. Khi chúng ta siết chặt các hạt đai ốc, lực ép cơ học sẽ nén chặt một vòng gioăng làm kín (gasket) bằng vật liệu cao su EPDM hoặc PTFE nằm kẹp ở giữa hai mặt bích.

Vòng gioăng này sẽ biến dạng dẻo, điền đầy vào tất cả các khe hở cao thấp li ti trên bề mặt nhựa, tạo nên một liên kết kín nước hoàn hảo. Cơ chế này không chỉ giúp hệ thống chịu được áp lực dòng chảy ổn định mà còn cho phép kỹ sư tháo rời toàn bộ cụm van hoặc máy bơm ra khỏi hệ thống một cách nhanh chóng chỉ bằng cách xả bulong, tạo sự thuận tiện tối đa cho công tác bảo trì định kỳ.

2. Phân Phối Chủng Loại Và Thông Số Kỹ Thuật PVC Flange 3/4

Để đáp ứng các điều kiện làm việc và bài toán kinh tế khác nhau của mỗi công trình, các nhà sản xuất đã phân hóa dòng mặt bích 3/4 inch thành các chủng loại vật liệu và kết cấu riêng biệt:

Các Loại PVC Flange 3/4 Phổ Biến Trên Thị Trường

• Mặt bích PVC dạng dán keo (Socket Solvent Weld): Đây là chủng loại có sản lượng tiêu thụ lớn nhất nhờ giá thành cực kỳ rẻ và biện pháp thi công nhanh chóng. Thợ lắp đặt chỉ cần làm sạch bề mặt, quét keo dán PVC chuyên dụng và đút ống vào cổ bích. Dòng van này cực kỳ thích hợp cho các hệ thống nước dân dụng, đường ống tưới tiêu nông nghiệp hoặc các công trình xử lý nước thải áp lực thấp.

• Mặt bích PVC dạng nối ren (Threaded Flange): Phần cổ bích được tiện ren trong tiêu chuẩn. Ưu điểm tuyệt đối của dòng bích ren là khả năng tháo rời, thay thế linh hoạt mà không cần phải cắt bỏ đoạn ống như hàng dán keo. Rất phù hợp cho các điểm kết nối thường xuyên phải tháo mở để vệ sinh hoặc kiểm tra thiết bị.

• Mặt bích nhựa UPVC cao cấp (Unplasticized PVC): Được chế tạo từ dòng nhựa không chứa chất hóa dẻo, bích UPVC sở hữu độ cứng cơ học vượt trội, bề mặt siêu láng và khả năng kháng hóa chất, chống chịu tia UV cực kỳ xuất sắc. Chúng có dải áp lực làm việc cao hơn hẳn PVC thường và được ứng dụng bắt buộc trong các đường ống dẫn hóa chất công nghiệp, hệ thống lọc nước tinh khiết RO.

Bảng Thông Số Kỹ Thuật Tiêu Chuẩn Của PVC Flange 3/4 (DN20)

3. Phân Tích Chuyên Sâu: Tại Sao Nên Ưu Tiên Mặt Bích Nhựa PVC?

Ưu Điểm Cốt Lõi Vượt Trội

Mặt bích nhựa PVC 3/4 sở hữu những đặc tính ưu việt giúp nó chiếm trọn niềm tin trong các phân khúc đường ống phi kim loại:

1. Chi phí đầu tư siêu tiết kiệm: Giá thành vật tư của một chiếc bích nhựa PVC rẻ hơn rất nhiều lần so với bích inox, bích gang hay bích thép đúc. Điều này giúp tối ưu hóa một khoản ngân sách khổng lồ cho các dự án có mật độ điểm nối dày đặc.

2. Kháng ăn mòn và oxy hóa tuyệt đối: Bản chất của polymer là trơ trước các phản ứng điện hóa. Mặt bích PVC không bao giờ bị rỉ sét, hoen ố, đóng cặn hay oxy hóa ngay cả khi ngâm trong môi trường đất ẩm, nước mặn hoặc các dung dịch hóa chất nhẹ.

3. Trọng lượng siêu nhẹ, tối ưu thi công: Với trọng lượng nhẹ bằng một phần mấy bích kim loại, việc vận chuyển và thi công trên cao diễn ra vô cùng nhẹ nhàng, giảm thiểu tối đa tải trọng tĩnh tác động lên hệ thống giá đỡ treo của công trình.

Bảng So Sánh Tính Năng: PVC Flange Đối Đầu Inox Flange

Để hiểu rõ khi nào nên thay thế vật liệu, hãy theo dõi bảng đối chiếu trực quan dưới đây:

Tầm Quan Trọng Của Việc Chọn Đúng Tiêu Chuẩn Mặt Bích

Một trong những lỗi phổ biến nhất trên công trường là đặt mua mặt bích mà không hỏi rõ tiêu chuẩn hình học (JIS, ANSI, DIN hay BS). Dù cùng là kích thước 3/4 inch và cùng có 4 lỗ bulong, nhưng khoảng cách từ tâm bích đến tâm lỗ bulong (PCD) và đường kính lỗ của mỗi tiêu chuẩn là hoàn toàn khác nhau.

Nếu bạn mua sai chuẩn, các lỗ bulong giữa mặt bích hàn trên ống và mặt bích đúc trên van sẽ không thể đút xuyên bulong qua được. Việc cố tình mài rộng lỗ nhựa hoặc siết lệch bulong sẽ làm nứt vỡ bích nhựa, gây rò rỉ nước và làm tổn hại nghiêm trọng đến độ ổn định áp suất của toàn bộ mạng lưới dòng chảy.

4. Ứng Dụng Thực Tế Và Các Sai Lầm Vận Hành Nghiêm Trọng

Các Mạng Lưới Ứng Dụng Tiêu Biểu

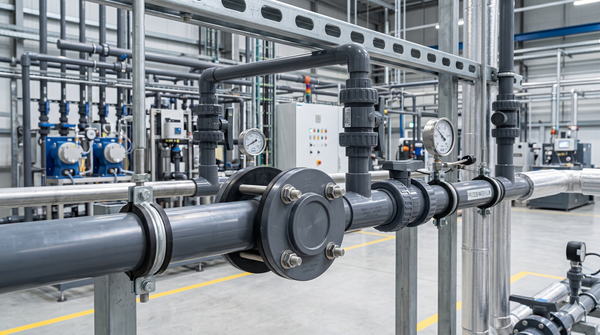

• Hệ thống cấp thoát nước sạch và nước thải: Lắp đặt tại các cụm chia nước tầng của nhà dân, tòa nhà chung cư, các đường ống gom nước thải sinh hoạt nội khu của các nhà máy sản xuất.

• Hệ thống xử lý nước và lọc chất lỏng: Là phụ kiện không thể thiếu trong các đường ống tuần hoàn của bể bơi, hệ thống lọc nước tinh khiết RO công nghiệp, trạm xử lý nước cấp.

• Ngành công nghiệp hóa chất nhẹ: Dẫn các dung dịch axit loãng, kiềm, muối hoặc các dung dịch xử lý môi trường trong các nhà xi mạ, dệt nhuộm nhờ đặc tính kháng hóa chất của nhựa UPVC.

Những Sai Lầm Chết Người Khi Thi Công Mặt Bích Nhựa

Để đảm bảo hệ thống vận hành êm ái qua nhiều năm, các kỹ sư lắp đặt cần loại bỏ ngay 3 sai lầm kinh điển sau:

1. Chọn sai kích thước định danh do nhầm lẫn hệ đo: Nhiều người thường nhầm lẫn kích thước 3/4 inch tương đương với DN25. Thực tế, 3/4 inch chỉ tương đương với DN20 (ống phi 27mm), còn DN25 phải tương đương với kích thước 1 inch (ống phi 34mm). Việc nhầm lẫn này gây lãng phí rất nhiều thời gian đổi trả vật tư.

2. Ép bích nhựa làm việc quá giới hạn nhiệt độ: Nhựa PVC thông thường sẽ bắt đầu bị mềm hóa và suy giảm đáng kể khả năng chịu áp khi nhiệt độ chất lỏng vượt quá 60 độ C. Tuyệt đối không dùng bích PVC cho các đường ống dẫn nước nóng trung tâm, đường ống lò hơi.

3. Siết bulong quá lực hoặc siết lệch tâm: Do nhựa có độ bền kéo giới hạn thấp hơn kim loại, nếu thợ lắp đặt dùng cờ lê lực siết quá mạnh một góc hoặc siết không đều tay, mặt bích nhựa sẽ bị nứt phá hủy ngay tại vị trí các lỗ bulong hoặc làm biến dạng, rách gioăng cao su bên trong.

5. Bộ Checklist Thu Mua Và Hướng Dẫn Lắp Đặt Chuẩn Kỹ Thuật

Quy Trình 4 Bước Lắp Đặt Mặt Bích Nhựa PVC 3/4 Chuẩn Xác

Để mối nối mặt bích nhựa đạt độ kín khít tuyệt đối và độ bền vĩnh cửu, hãy thực hiện nghiêm ngặt quy trình kỹ thuật sau:

• Bước 1: Làm sạch mặt bằng tiếp xúc: Dùng vải khô lau sạch toàn bộ bụi bẩn, ba-via và dầu mỡ bám ở đầu ống cũng như lòng trong cổ bích.

• Bước 2: Thực hiện kết nối ống: Nếu dùng hàng dán keo, quét một lớp keo dán PVC mỏng đều lên cả đầu ống và lòng bích, ấn chặt và giữ cố định trong 30 giây. Nếu dùng hàng ren, quấn băng tan (cao su non) đều tay quanh ren ống theo chiều kim đồng hồ trước khi vặn vào bích.

• Bước 3: Định vị gioăng làm kín: Đặt vòng gioăng cao su EPDM vào chính giữa hai mặt bích. Hãy đảm bảo gioăng phẳng, không bị vặn xoắn hay lệch tâm dòng chảy.

• Bước 4: Siết bulong theo nguyên tắc đối xứng (đường chéo): Đút bulong qua các lỗ. Tiến hành vặn đai ốc bằng tay, sau đó dùng cờ lê siết lực nhẹ nhàng theo sơ đồ hình chữ X (siết bulong đối diện nhau). Tăng dần lực siết một cách đồng đều để hai mặt bích ép phẳng vào nhau, tuyệt đối không siết chặt cứng một bulong ngay từ đầu.



 Checklist Kiểm Tra Trước Khi Ký Duyệt Đơn Hàng Vật Tư

Trước khi tiến hành chốt đơn hàng với nhà phân phối phụ kiện nhựa, bộ phận thu mua cần kiểm tra kỹ các thông số sau:

• Đường kính danh nghĩa đã chuẩn xác là kích thước 3/4 inch (DN20) hay chưa?

• Tiêu chuẩn mặt bích yêu cầu là loại gì? (JIS 10K, DIN PN16 hay ANSI Class 150) để đảm bảo trùng khớp với thiết bị đi kèm.

• Phương thức kết nối phù hợp với biện pháp thi công tại công trường là loại dán keo hay nối ren?

• Vật liệu nhựa yêu cầu là dòng PVC thông thường hay dòng UPVC chịu hóa chất chịu áp cao?

• Đơn hàng đã bao gồm đầy đủ phụ kiện đồng bộ đi kèm chưa? (Gioăng cao su làm kín, hệ thống bulong, đai ốc, vòng đệm bằng thép hoặc inox).

• Sản phẩm có đầy đủ hóa đơn, chứng chỉ chất lượng từ các thương hiệu nhựa uy tín không?

6. Các Câu Hỏi Thường Gặp Từ Kỹ Sư Vận Hành (FAQ)

Kích thước PVC flange 3/4 thì lắp vừa cho đường ống phi bao nhiêu?

Mặt bích nhựa PVC 3/4 inch tương đương với mã định danh DN20, dòng sản phẩm này được thiết kế để kết nối chính xác với đường ống nhựa PVC có đường kính ngoài (OD) là 27mm theo tiêu chuẩn đo lường phổ biến tại Việt Nam.

Tôi có thể sử dụng mặt bích nhựa PVC 3/4 cho hệ thống năng lượng mặt trời nước nóng không?

Không nên sử dụng bích nhựa PVC cho hệ thống nước nóng. Nhựa PVC thông thường chỉ vận hành an toàn và ổn định nhất ở dải nhiệt độ dưới 60 độ C. Đối với các đường ống dẫn nước nóng năng lượng mặt trời hoặc nước nóng sinh hoạt, bạn phải nâng cấp lên dòng mặt bích nhựa chịu nhiệt CPVC hoặc PPR, hoặc sử dụng hẳn mặt bích kim loại bằng đồng/inox để đảm bảo an toàn, tránh bích bị co ngót, biến dạng dưới nhiệt độ cao.

Sự khác biệt lớn nhất giữa tiêu chuẩn bích nhựa JIS và tiêu chuẩn ANSI là gì?

Điểm khác biệt cốt lõi nằm ở thông số hình học của các lỗ bulong. Tiêu chuẩn JIS (tiêu chuẩn Nhật Bản) và tiêu chuẩn ANSI (tiêu chuẩn Mỹ) có khoảng cách từ tâm bích đến tâm các lỗ bulong và đường kính lỗ hoàn toàn khác nhau. Do đó, một chiếc bích nhựa chuẩn JIS 10K không bao giờ có thể xỏ vừa bulong với một chiếc bích chuẩn ANSI Class 150, mặc dù chúng đều có kích thước 3/4 inch và đều có cấu trúc 4 lỗ bulong.

Tại sao khi tôi siết bulong mặt bích nhựa rất chặt mà nước vẫn bị rò rỉ ra ngoài?

Hiện tượng này thường do hai nguyên nhân chính gây ra. Thứ nhất, bạn đã siết các bulong không đều tay, khiến mặt bích bị bập bênh, một bên quá chặt còn một bên bị hở, làm lệch gioăng cao su bên trong. Thứ hai, việc siết quá chặt ngay từ đầu đã làm nứt ngầm phần thân bích nhựa hoặc làm rách vỡ gioăng cao su đệm. Biện pháp khắc phục là xả toàn bộ bulong, kiểm tra xem bích nhựa có bị rạn nứt không, thay thế gioăng mới và thực hiện siết lực đều tay theo sơ đồ đối xứng hình chữ X.

Mặt bích nhựa PVC có tuổi thọ bao lâu nếu lắp đặt ở môi trường ngoài trời?

Nếu bạn lựa chọn các dòng mặt bích được đúc từ nhựa UPVC chính phẩm của các thương hiệu uy tín, trong công thức hạt nhựa đã được tích hợp sẵn các hoạt chất chống tia cực tím (UV) và chống lão hóa. Khi lắp đặt ngoài trời chịu mưa nắng liên tục, bích UPVC vẫn đạt tuổi thọ vận hành bền bỉ từ 10 năm đến hơn 20 năm mà không bị giòn gãy hay biến tính vật liệu.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về PVC Flange 3/4
