Giải pháp chống ăn mòn tối ưu cho hệ thống đường ống hóa chất khắc nghiệt

Vì sao PVDF flange được dùng nhiều trong hệ thống hóa chất?

Trong môi trường vận hành công nghiệp, sự cố từ hệ thống đường ống luôn là nỗi ám ảnh đối với các kỹ sư vận hành. Hãy tưởng tượng một đường ống inox chịu trách nhiệm dẫn acid sulfuric đặc nóng bị rò rỉ chỉ sau vài tháng hoạt động do hiện tượng ăn mòn điểm. Hoặc ở một khu vực khác, hệ thống mặt bích PVC bị biến dạng, cong vênh và nứt vỡ ngay khi nhiệt độ dòng lưu chất tăng cao vượt ngưỡng 60 độ C. Những kịch bản này không chỉ gây tổn thất lớn về chi phí sửa chữa mà còn tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng.

Để giải quyết triệt để bài toán này, các kỹ sư cần một loại vật liệu có khả năng chống hóa chất mạnh, độ bền cơ học cao và tuổi thọ dài lâu dưới mọi tác động thời tiết. Đó là lý do vì sao PVDF flange (mặt bích PVDF) trở thành giải pháp tiêu chuẩn, được ứng dụng phổ biến nhất trong các hệ thống đường ống công nghiệp nặng và xử lý nước siêu tinh khiết hiện nay.

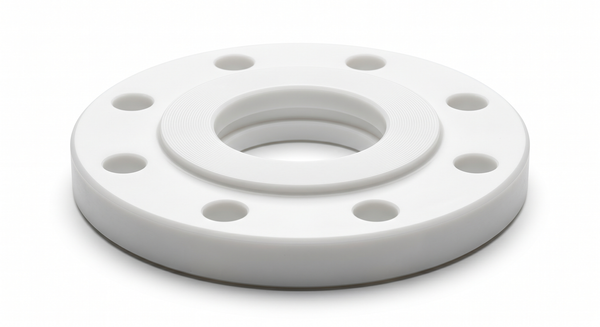

PVDF flange là gì?

PVDF flange (mặt bích nhựa PVDF) là phụ kiện kết nối đường ống được chế tạo từ vật liệu nhựa cao cấp Polyvinylidene Fluoride. Chức năng chính của linh kiện này là liên kết các đoạn ống nhựa PVDF với nhau, hoặc kết nối đường ống vào van, bơm, và các thiết bị chịu áp lực khác trong hệ thống để tạo nên một kết cấu khép kín, chống rò rỉ tuyệt đối.

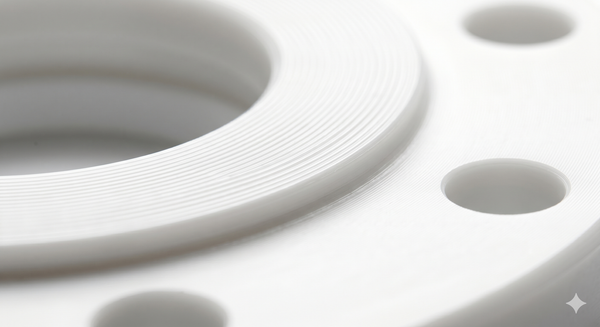

Cấu tạo cơ bản của một sản phẩm bích pvdf tiêu chuẩn bao gồm ba thành phần cốt lõi:

• Thân bích (Flange Body): Phần khối nhựa đúc nguyên khối chịu lực chính, có độ dày đạt chuẩn áp suất.

• Lỗ bulong (Bolt Holes): Hệ thống các lỗ khoan định vị xung quanh thân bích theo các tiêu chuẩn quốc tế để bắt vít cố định.

• Bề mặt làm kín (Sealing Face): Vùng tiếp xúc trực tiếp với gioăng làm kín (gasket) để ngăn chặn lưu chất rò rỉ ra môi trường ngoài.



PVDF có đặc tính gì nổi bật?

Nhựa PVDF thuộc nhóm fluoropolymer, sở hữu cấu trúc chuỗi liên kết Carbon - Fluor bền vững bậc nhất trong hóa học hữu cơ. Cấu trúc polymer fluor hóa đặc biệt này mang lại cho mặt bích nhựa pvdf những đặc tính vật lý và hóa học vượt trội:

• Kháng hóa chất tuyệt đối: Không bị hòa tan hoặc phá hủy bởi các loại acid mạnh (HCl, H2SO4, HNO3), kiềm đặc (NaOH) và các loại dung môi hữu cơ.

• Khả năng chịu nhiệt đỉnh cao: Khác với các loại nhựa thông thường, nhựa PVDF chịu nhiệt rất tốt, giữ nguyên tính năng cơ học trong khoảng từ âm 40 độ C đến 140 độ C.

• Kháng tia UV và lão hóa: Thiết bị có thể làm việc liên tục ngoài trời mà không bị giòn gãy hay suy giảm tuổi thọ nhờ độ trơ với ánh sáng mặt trời.

• Bề mặt siêu nhẵn, ít bám cặn: Độ nhám bề mặt cực thấp giúp ngăn ngừa sự tích tụ vi khuẩn, mảng bám hóa chất, đảm bảo độ tinh khiết cao cho lưu chất bên trong.

Để thấy rõ sự khác biệt vượt trội về năng lực chịu nhiệt, chúng ta hãy nhìn vào bảng so sánh ngưỡng nhiệt độ làm việc an toàn của các dòng flange nhựa chịu hóa chất phổ biến:

• Nhựa PVC: Chỉ chịu được tối đa khoảng 60 độ C.

• Nhựa PP: Chịu được tối đa khoảng 90 độ C.

• Nhựa PVDF: Chịu được lên tới khoảng 140 độ C.

Các loại PVDF flange phổ biến hiện nay

Tùy thuộc vào yêu cầu kỹ thuật, áp suất vận hành và phương thức thi công của từng pvdf piping system, kỹ sư có thể lựa chọn các dòng thiết bị khác nhau:

1. Slip-on Flange (Mặt bích lồng)

Đây là loại mặt bích thông dụng nhất nhờ thiết kế lòng trong trơn, cho phép luồn trực tiếp ống PVDF vào bên trong rồi tiến hành hàn nhiệt. Ưu điểm lớn nhất là dễ dàng điều chỉnh tâm lỗ bulong trong quá trình lắp đặt thực tế tại công trường.

2. Blind Flange (Mặt bích đặc / Bích mù)

Dòng bích này không có lỗ thông ở tâm, được sử dụng chuyên dụng để bịt kín đầu cuối của đường ống hoặc các đầu chờ kiểm tra. Nó giúp chặn đứng dòng lưu chất một cách an toàn và dễ dàng tháo mở để mở rộng hệ thống sau này.

3. Threaded Flange (Mặt bích ren)

Dòng sản phẩm kết nối bằng ren trong, vặn trực tiếp vào đầu ống pvdf có ren ngoài mà không cần sử dụng máy hàn nhiệt. Loại bích này cực kỳ hữu ích trong các khu vực không gian hẹp, hoặc những vị trí nghiêm cấm sinh nhiệt, tia lửa.

4. Socket Flange (Mặt bích hàn bọc sọc)

Thiết kế có một gờ chặn bên trong lòng bích. Ống được đưa vào kịch gờ và tiến hành hàn socket. Phương pháp này mang lại độ kín khít rất cao, chịu áp lực xung kích tốt và giảm thiểu tối đa hiện tượng cản trở dòng chảy tại mối nối.

Thông số kỹ thuật của PVDF flange

Khi chọn mua hoặc thiết kế hệ thống có sử dụng pvdf fitting, việc nắm lòng các thông số kỹ thuật là bắt buộc để đảm bảo tính đồng bộ:

• Dải kích thước tiêu chuẩn: Từ DN15, DN20, DN25... cho đến DN300 (phù hợp với mọi quy mô đường ống từ phòng thí nghiệm đến nhà máy lớn).

• Tiêu chuẩn chế tạo:

  • pvdf flange ansi: Tiêu chuẩn Mỹ (Class 150, Class 300).

  • pvdf flange jis: Tiêu chuẩn Nhật Bản (10K, 20K).

  • pvdf flange din: Tiêu chuẩn Đức / Châu Âu (PN10, PN16).

• Áp suất làm việc tiêu chuẩn: Thường gặp nhất là PN10 (10 bar) và PN16 (16 bar) ở nhiệt độ phòng.

• Màu sắc đặc trưng: Trắng đục tự nhiên hoặc xám nhạt (đây là màu nguyên bản của hạt nhựa PVDF cao cấp, không pha tạp chất).

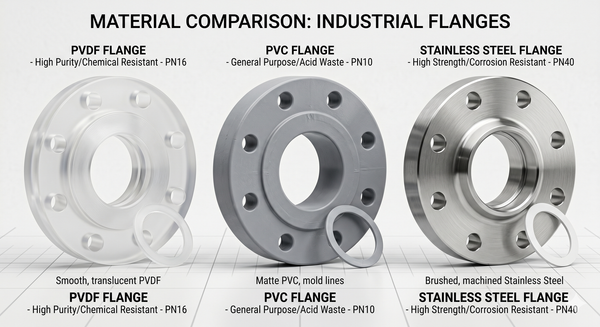

So sánh PVDF flange với PVC, PP và inox

Để có cái nhìn khách quan nhất về lý do tại sao nên đầu tư mặt bích công nghiệp pvdf, hãy cùng đặt lên bàn cân 4 loại vật liệu phổ biến nhất hiện nay:

Phân tích chuyên sâu từ chuyên gia:

• Khi nào nên chọn PVDF? Khi hệ thống của bạn vận hành lưu chất là acid/kiềm đậm đặc kết hợp với nhiệt độ cao trên 80 độ C, hoặc yêu cầu độ tinh khiết tuyệt đối không được nhiễm ion kim loại (như trong ngành bán dẫn).

• Khi nào PVC là đủ? Nếu bạn chỉ dẫn nước thải công nghiệp thông thường, hóa chất nồng độ loãng dưới 10% và nhiệt độ môi trường bình thường, mặt bích PVC sẽ là lựa chọn kinh tế hơn để tối ưu chi phí.

• Vì sao inox vẫn bị ăn mòn trong acid mạnh? Nhiều người lầm tưởng inox là bất tử. Tuy nhiên, trong môi trường acid có chứa ion Clorua (Cl-) như HCl hoặc acid sulfuric đặc, màng bảo vệ Crom Oxide trên inox bị phá hủy hoàn toàn, dẫn đến hiện tượng ăn mòn lỗ rất nhanh. Nhựa fluoropolymer của PVDF thì hoàn toàn trơ trước cơ chế ăn mòn này.

Tại sao PVDF flange có giá cao hơn PVC flange?

Nhiều nhà đầu tư thường đắn đo khi tiếp cận báo giá mặt bích nhựa fluoropolymer vì mức giá của nó có thể cao gấp vài lần so với nhựa PVC hay PP. Tuy nhiên, "tiền nào của nấy", mức giá này hoàn toàn xứng đáng bởi các yếu tố sau:

• Giá trị nguyên liệu thô: Hạt nhựa PVDF là dòng polymer kỹ thuật cao, quy trình tổng hợp hóa học phức tạp hơn rất nhiều so với nhựa PVC thông thường.

• Quy trình đúc áp lực cao: Do điểm nóng chảy của PVDF rất cao (khoảng 175 độ C) và độ nhớt lớn, máy móc sản xuất mặt bích đòi hỏi công nghệ đúc và kiểm soát nhiệt độ cực kỳ khắtखे để không làm rạn nứt cấu trúc vật liệu.

• Khả năng tiết kiệm dài hạn: Một hệ thống dùng bích PVC có thể phải thay thế, bảo trì 6 tháng một lần do lão hóa nhiệt và rò rỉ. Trong khi đó, hệ thống ứng dụng pvdf chemical resistance có thể vận hành ổn định trên 10 năm.

Insight ngành: Chi phí đầu tư ban đầu cho hệ thống PVDF cao, nhưng tổng chi phí sở hữu lại thấp hơn rất nhiều do triệt tiêu hoàn toàn chi phí dừng máy sửa chữa và tổn thất hóa chất.

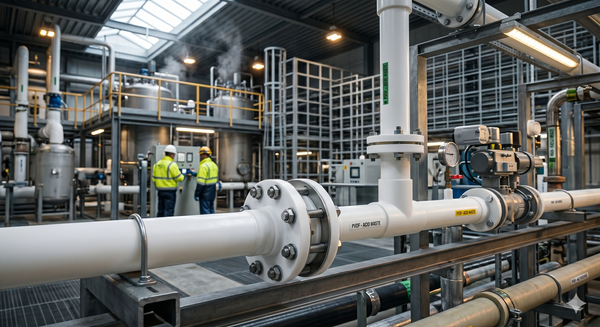

PVDF flange được dùng trong những ngành nào?

Nhờ những đặc tính độc nhất vô nhị, dòng sản phẩm này hiện diện tại hầu hết các dự án công nghệ cao:

• Ngành sản xuất hóa chất: Hệ thống bồn chứa, đường ống phân phối Axit Sunfuric (H2SO4), Axit Hydrocloric (HCl), Natri Hydroxit (NaOH).

• Hệ thống xử lý nước siêu tinh khiết (Nước DI/UPW): Phục vụ các nhà máy sản xuất dược phẩm, y tế, nơi mà bất kỳ một sự thôi nhiễm nhỏ nào từ vật liệu đường ống cũng làm hỏng cả mẻ hàng.

• Ngành điện tử và bán dẫn: Quá trình tẩy rửa các tấm Silicon (wafer) cần đến các loại hóa chất siêu tinh khiết và hệ thống ống bích PVDF để đảm bảo môi trường không bị nhiễm khuẩn hay nhiễm ion kim loại.

• Ngành xi mạ và xử lý bề mặt: Các bể nhúng xi mạ có nồng độ acid cao và nhiệt độ lớn luôn chọn PVDF làm vật liệu kết nối chính.

Những sai lầm thường gặp khi chọn PVDF flange

Dù vật liệu có tốt đến đâu, hệ thống vẫn có thể gặp sự cố nếu bạn mắc phải các sai lầm kỹ thuật nghiêm trọng dưới đây:

1. Chọn sai tiêu chuẩn bích: Mua mặt bích tiêu chuẩn JIS nhưng lại lắp vào hệ thống van tiêu chuẩn ANSI. Hệ quả là các lỗ bulong không trùng khớp, buộc phải khoan khoét làm hỏng kết cấu bích.

2. Không kiểm tra kỹ áp suất theo nhiệt độ: Nhựa PVDF chịu được 140 độ C, nhưng áp suất chịu đựng của nó sẽ giảm dần khi nhiệt độ tăng lên. Chạy tối đa áp 16 bar ở 120 độ C là một sai lầm nghiêm trọng.

3. Sử dụng sai loại Gasket (Gioăng): Chọn mặt bích PVDF xịn nhưng lại dùng gioăng cao su thường (NBR). Gioăng bị acid ăn mòn trước, gây rò rỉ phá hủy luôn phần bulong kim loại bên ngoài.

4. Siết bulong quá lực (Over-torque): Sử dụng máy siết lực quá mạnh làm nứt vỡ tai bích nhựa. Đối với bích nhựa, bắt buộc phải siết đều tay theo hình ngôi sao và dùng đúng lực khuyến cáo của nhà sản xuất.

Hướng dẫn chọn PVDF flange phù hợp

Để đảm bảo hệ thống vận hành trơn tru, bạn có thể áp dụng checklist 5 bước chuẩn chuyên gia sau:

• Bước 1: Xác định rõ loại hóa chất và nồng độ: Kiểm tra bảng [pvdf chemical resistance] để chắc chắn dòng lưu chất (Acid, kiềm hay dung môi) tương thích 100% với nhựa PVDF.

•  Bước 2: Xác định nhiệt độ vận hành thực tế: Nhiệt độ duy trì liên tục là bao nhiêu? Có xuất hiện các đỉnh nhiệt ngắn hạn hay không?

• Bước 3: Chọn tiêu chuẩn kết nối đồng bộ: Thống nhất toàn hệ thống dùng chung một chuẩn: ANSI, JIS, hay DIN để tránh xung đột khi lắp ráp.

• Bước 4: Tính toán áp suất làm việc an toàn: Chọn độ dày và chuẩn bích PN10 hay PN16 dựa trên biểu đồ mối quan hệ giữa Áp suất - Nhiệt độ của hãng.

• Bước 5: Chọn vật liệu gioăng làm kín phù hợp: Khuyến khích sử dụng gioăng PTFE (Teflon) hoặc Viton (FKM) khi đi kèm với hệ thống PVDF để đảm bảo độ bền đồng bộ.



Lưu ý khi lắp đặt và bảo trì PVDF flange

Quá trình thi công quyết định đến 50% độ bền của hệ thống đường ống. Hãy tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

• Quy trình siết bulong 5 bước:

  1. Làm sạch bề mặt bích và đặt gioăng vào giữa.

  2. Xỏ toàn bộ bulong vào các lỗ.

  3. Siết nhẹ bằng tay để định hình.

  4. Dùng cờ lê lực siết theo sơ đồ đối xứng (hình ngôi sao) với 30% lực quy định.

  5. Tăng dần lên 60% rồi đạt 100% lực siết tiêu chuẩn để bề mặt bích ép đều vào gioăng, không bị vênh.

• Tránh va đập cơ học: Dù có độ cứng cao hơn các loại nhựa khác, PVDF vẫn là nhựa kỹ thuật. Tránh quăng quật mặt bích trên sàn bê tông hoặc để vật nặng đè lên trong quá trình lưu kho.

• Kế hoạch kiểm tra định kỳ: Lên lịch bảo trì 6 tháng/lần để kiểm tra độ căng của bulong (nhựa có xu hướng biến dạng đàn hồi nhẹ theo thời gian dẫn đến hiện tượng lỏng bulong) và kiểm tra dấu hiệu rò rỉ ở các mối nối.

Câu hỏi thường gặp về PVDF flange (FAQ)

PVDF flange có chịu được acid sulfuric (H2SO4) đặc nóng không?

Có. PVDF có khả năng kháng tuyệt vời với H2SO4 ở nồng độ lên tới 98% và hoạt động an toàn ở mức nhiệt độ cao mà các loại nhựa khác như PVC hay PP đều bất lực.

Nhiệt độ tối đa mà mặt bích nhựa PVDF có thể chịu được là bao nhiêu?

Mặt bích PVDF có thể chịu được nhiệt độ làm việc liên tục lên đến 140 độ C. Tuy nhiên, khi vận hành ở mức nhiệt cận trên này, áp suất làm việc cho phép của hệ thống sẽ giảm đi so với khi ở 25 độ C.

Tại sao tôi không nên dùng bulong inox trực tiếp cho bích PVDF ngoài trời?

Dù bích nhựa PVDF không bị ăn mòn, nhưng nếu hóa chất rò rỉ nhẹ hoặc hơi acid trong môi trường bám vào, bulong inox vẫn có thể bị rỉ sét. Nên sử dụng thêm các mũ bọc bulong bằng nhựa hoặc sử dụng bulong có lớp phủ chống ăn mòn chuyên dụng.

Làm sao để phân biệt mặt bích PVDF chuẩn và hàng giả/kém chất lượng?

Mặt bích PVDF chính hãng có bề mặt láng mịn, màu trắng đục hoặc xám đồng nhất, cầm rất nặng tay (mật độ khối lượng của PVDF khoảng 1,78 g/cm3, nặng hơn rõ rệt so với PP hay PVC). Cách tốt nhất là yêu cầu đơn vị cấp hàng trình đầy đủ chứng chỉ chất lượng CO, CQ từ nhà máy.

Có nên sử dụng PVDF flange cho hệ thống hóa chất?

Đầu tư vào chất lượng chưa bao giờ là một quyết định sai lầm. Với khả năng chống ăn mòn hóa chất vượt trội, dải nhiệt độ làm việc rộng từ âm 40 độ C đến 140 độ C cùng độ bền cơ học đáng kinh ngạc, PVDF flange chính là tấm khiên bảo vệ vững chắc cho mọi hệ thống đường ống công nghiệp trước những môi trường khắc nghiệt nhất. Việc lựa chọn giải pháp cao cấp này giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ hóa chất, bảo vệ con người, môi trường và tiết kiệm hàng trăm triệu đồng chi phí bảo trì, dừng máy mỗi năm.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về PVDF Flange
