Quai nhê kẹp ống: Giải pháp cố định và treo đường ống chuyên nghiệp

Trong các dự án cơ điện (M&E) và xây dựng công nghiệp, quai nhê kẹp ống đóng vai trò là một trong những phụ kiện không thể thiếu để đảm bảo sự vận hành ổn định của hệ thống. Từ các hệ thống cấp thoát nước tòa nhà, đường ống PCCC, đến các nhà máy hóa chất hay hệ thống HVAC, phụ kiện này xuất hiện tại mọi điểm treo trần và gắn tường. Tuy nhiên, trong thực tế, nhiều nhà thầu và người dùng thường gặp phải các vấn đề nhức nhối như ống bị rung lắc dữ dội khi vận hành, quai kẹp bị gỉ sét nhanh chóng khi lắp đặt ngoài trời, hoặc nghiêm trọng hơn là chọn sai kích thước gây lỏng ống, khiến toàn bộ hệ thống thiếu chắc chắn. Để đảm bảo an toàn tuyệt đối và tối ưu chi phí vận hành, việc hiểu rõ bản chất quai nhê kẹp ống là gì và cách lựa chọn phù hợp theo từng điều kiện môi trường là vô cùng quan trọng.

Quai nhê kẹp ống là gì? Khái niệm và tên gọi phổ biến

Quai nhê kẹp ống là một loại phụ kiện cơ khí được thiết kế đặc thù nhằm mục đích cố định, treo hoặc nâng giữ các đường ống công nghiệp và dân dụng tại những vị trí cố định trên trần nhà, dầm xà hoặc tường. Phụ kiện này không chỉ giữ cho đường ống đi đúng lộ trình thiết kế mà còn chịu tải trọng của toàn bộ đường ống khi chứa đầy chất lỏng hoặc khí.

Tùy vào vùng miền hoặc thói quen của kỹ sư công trình, quai nhê kẹp ống còn được biết đến với nhiều tên gọi khác như:

• Đai treo ống: Nhấn mạnh vào chức năng treo các ống gió, ống nước trên trần nhà.

• Cùm kẹp ống: Thường dùng cho các loại kẹp giữ ống trực tiếp vào giá đỡ hoặc sàn.

• Pipe clamp: Tên gọi kỹ thuật quốc tế phổ biến trong các bản vẽ M&E.

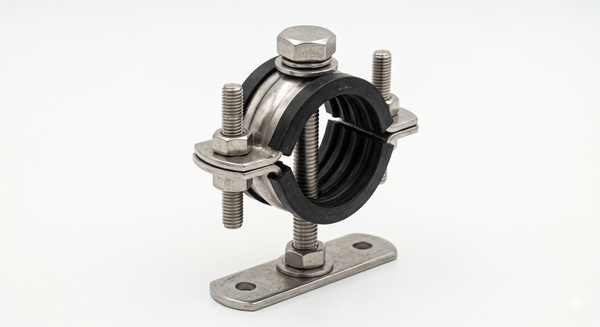

Cấu tạo chi tiết của quai nhê kẹp ống

Một bộ quai nhê tiêu chuẩn thường có cấu tạo đơn giản nhưng cực kỳ bền bỉ để chống chọi với tải trọng và rung động:

1. Thân quai ôm đường ống: Thường gồm hai nửa hình bán nguyệt hoặc một vòng tròn khép kín có thể mở ra để ôm sát vào thân ống.

2. Bulong siết: Dùng để siết chặt hai nửa thân quai, đảm bảo quai nhê bám chắc vào đường ống mà không gây móp méo ống.

3. Đai treo hoặc chân đỡ: Bộ phận kết nối với ty ren (để treo trần) hoặc vít nở (để gắn tường).

Về vật liệu, quai nhê kẹp ống được sản xuất đa dạng để phù hợp với nhiều mức chi phí và môi trường:

• Inox 201/304: Loại vật liệu cao cấp nhất, chuyên dụng cho môi trường ăn mòn hoặc yêu cầu thẩm mỹ cao.

• Thép mạ kẽm: Phổ biến nhất nhờ giá thành rẻ và khả năng chống gỉ ở mức trung bình.

• Thép sơn tĩnh điện: Thường dùng trong các hệ thống yêu cầu mã màu phân biệt (như đỏ cho PCCC).



Nguyên lý hoạt động và vai trò trong hệ thống kỹ thuật

Nguyên lý hoạt động của quai nhê dựa trên cơ chế kẹp chặt cơ học. Quai nhê được lắp đặt ôm sát vòng ngoài của thân ống, sau đó được cố định chắc chắn vào một điểm tựa (trần nhà, tường hoặc giá đỡ) bằng hệ thống ty ren hoặc chân đế. Khi siết bulong, lực nén được phân bổ đều quanh chu vi ống, tạo ra ma sát đủ lớn để giữ ống không bị trượt.

Vai trò của quai nhê vượt xa việc chỉ "giữ" ống đơn thuần:

• Giảm rung lắc: Trong các hệ thống máy bơm hoặc điều hòa, áp lực dòng chảy thường gây ra rung động. Quai nhê giúp triệt tiêu phần lớn các dao động này, tránh gây tiếng ồn và hỏng hóc các mối nối.

• Giữ đúng vị trí: Đảm bảo độ dốc của ống thoát nước hoặc lộ trình của ống dẫn khí luôn đúng như bản vẽ kỹ thuật.

• Tăng độ an toàn: Ngăn chặn tình trạng võng ống hoặc rơi ống, bảo vệ an toàn cho con người và thiết bị bên dưới.

Phân tích chuyên sâu: Các loại quai nhê kẹp ống phổ biến

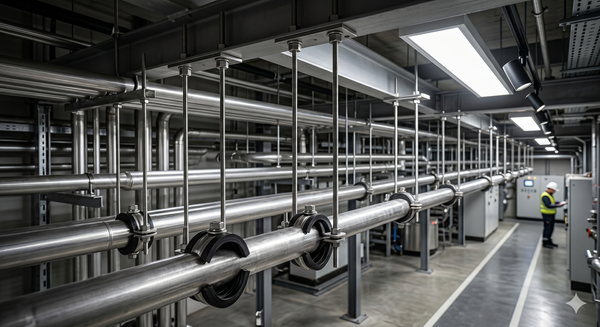

Quai nhê treo ống (Đai treo)

Đây là dòng sản phẩm phổ biến nhất trong các tòa nhà cao tầng. Chúng thường được thiết kế để kết hợp với ty ren treo trực tiếp lên trần bê tông. Ưu điểm của loại này là lắp đặt cực kỳ nhanh chóng và linh hoạt trong việc điều chỉnh cao độ của đường ống. Chúng thường xuất hiện trong các hệ thống HVAC hoặc đường ống nước thải treo trần.

Quai nhê inox

Được làm từ thép không gỉ (Inox 304 là phổ biến nhất), loại quai này có khả năng chống oxy hóa tuyệt vời. Chúng là lựa chọn bắt buộc cho các vị trí lắp đặt ngoài trời, nơi tiếp xúc trực tiếp với mưa nắng, hoặc trong các nhà máy chế biến thực phẩm, dược phẩm yêu cầu tiêu chuẩn vệ sinh khắt khe.

Quai nhê thép mạ kẽm (Mạ kẽm điện phân hoặc nhúng nóng)

Mặc dù khả năng chống gỉ kém hơn inox, nhưng quai nhê thép mạ kẽm lại có lợi thế lớn về giá thành và khả năng chịu tải trọng nặng. Đây là "quốc mẫu" trong các công trình dân dụng, hệ thống điện nước thông thường và các công trình cơ điện không có môi trường hóa chất ăn mòn.

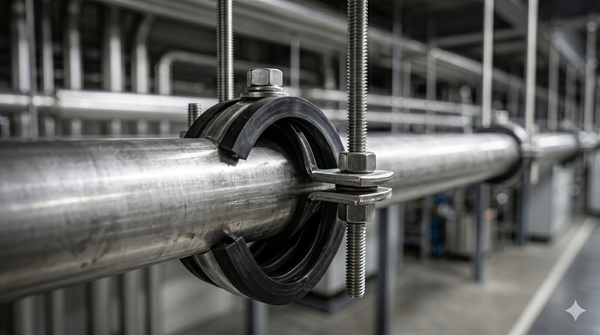

Quai nhê có đệm cao su

Một bước tiến trong thiết kế quai nhê là việc lót thêm lớp cao su EPDM bên trong vòng ôm. Lớp đệm này có hai tác dụng cực kỳ quan trọng: một là bảo vệ bề mặt ống (đặc biệt là ống inox hoặc ống nhựa) khỏi bị trầy xước khi siết chặt; hai là giảm chấn và tiêu âm hiệu quả cho các hệ thống đường ống có độ rung động cao như máy nén khí hay điều hòa trung tâm.

Thông số kỹ thuật và so sánh vật liệu

Khi lựa chọn quai nhê, các kỹ sư cần đặc biệt lưu ý đến các thông số tiêu chuẩn để đảm bảo tính đồng bộ:

So sánh trực quan: Inox vs Thép mạ kẽm

Việc lựa chọn sai vật liệu thường dẫn đến chi phí bảo trì tăng cao. Nếu sử dụng thép mạ kẽm ngoài trời, chỉ sau 1-2 năm, gỉ sét từ quai nhê có thể lây lan sang cả đường ống. Ngược lại, việc dùng inox cho toàn bộ hệ thống trong nhà đôi khi là một sự lãng phí ngân sách không cần thiết. Inox mang lại thẩm mỹ đẹp và độ bền vĩnh cửu, trong khi thép mạ kẽm tối ưu cho các bài toán kinh tế ngắn hạn và trung hạn trong môi trường khô ráo.

Ứng dụng thực tế và sai lầm cần tránh

Quai nhê kẹp ống được ứng dụng trong hầu hết các ngóc ngách của ngành xây dựng:

• Hệ thống HVAC: Treo ống gió và ống nước lạnh cho điều hòa trung tâm.

• Hệ thống PCCC: Cố định các đường ống thép dẫn nước cứu hỏa trên vách tường hoặc trần nhà.

• Nhà máy công nghiệp: Giữ chắc các đường ống dẫn hơi áp lực cao hoặc đường ống hóa chất.

Khi nào bạn nên đầu tư quai nhê inox?

Đừng ngần ngại chi tiền cho quai nhê inox nếu dự án của bạn nằm trong các khu vực:

1. Gần biển (nhiều muối).

2. Tiếp xúc trực tiếp với nước mưa.

3. Nhà máy thực phẩm yêu cầu xịt rửa thường xuyên.

4. Khu vực xử lý nước thải có nồng độ axit/kiềm cao.

Sai lầm chết người: "Kích thước nào cũng được"

Sai lầm phổ biến nhất là chọn quai nhê dựa trên ước lượng bằng mắt mà không dựa trên thông số DN của ống. Một quai nhê quá rộng sẽ khiến ống bị rung lắc khi áp lực nước thay đổi, lâu ngày làm lỏng các mối hàn hoặc khớp nối. Ngược lại, quai nhê quá hẹp sẽ ép chết ống, gây móp méo ống nhựa hoặc làm nứt lớp sơn phủ bảo vệ ống thép. Ngoài ra, việc bỏ qua tải trọng (tính cả trọng lượng nước bên trong ống) có thể dẫn đến hiện tượng gãy ty treo, cực kỳ nguy hiểm cho công trình.

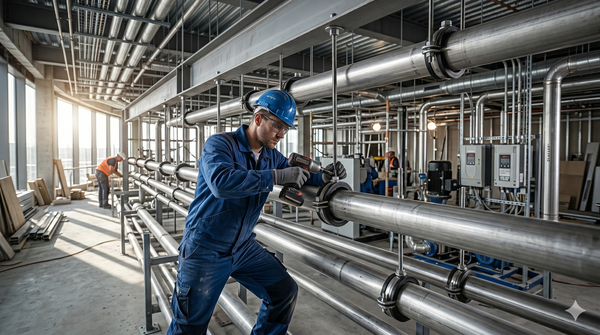

Hướng dẫn lắp đặt và bảo trì đúng kỹ thuật

Để hệ thống đường ống đạt độ ổn định cao nhất, quy trình lắp đặt quai nhê cần tuân thủ 4 bước:

1. Đo đạc: Sử dụng thước kẹp để xác định chính xác đường kính ngoài của ống (OD) và đối chiếu với bảng thông số quai nhê.

2. Vị trí treo: Xác định khoảng cách giữa các quai nhê theo tiêu chuẩn kỹ thuật (thường là 1.5m - 2m cho ống nằm ngang) để tránh võng ống.

3. Lắp ty ren: Đảm bảo ty ren được bắt sâu vào nở đạn trên trần và thẳng đứng để lực chịu tải là lớn nhất.

4. Siết lực: Siết bulong đều hai bên, vừa đủ để giữ chặt ống nhưng không làm biến dạng quai nhê.

Lưu ý khi vận hành: Cần kiểm tra định kỳ 6 tháng một lần các vị trí bulong siết. Rung động liên tục có thể làm lỏng đai ốc. Nếu thấy quai nhê có dấu hiệu gỉ sét vàng sẫm, cần thay thế ngay để tránh ảnh hưởng đến kết cấu ống.

FAQ – Những câu hỏi thường gặp về quai nhê kẹp ống

Quai nhê kẹp ống là gì?

Đây là phụ kiện chuyên dụng dùng để cố định hoặc treo đường ống vào các kết cấu cố định như trần, tường trong các hệ thống cơ điện.

Quai nhê inox có thực sự tốt hơn thép mạ kẽm?

Có, inox vượt trội hoàn toàn về khả năng chống gỉ sét và độ bền cơ học trong môi trường ẩm ướt hoặc hóa chất.

Làm sao để chọn đúng kích thước quai nhê?

Bạn cần dựa vào đường kính ngoài (OD) của ống. Ví dụ, ống nhựa Tiền Phong Phi 110 thì phải chọn quai nhê kích thước DN100 tương ứng.

Quai nhê có giúp giảm tiếng ồn không?

Có, đặc biệt là loại quai nhê có đệm cao su. Lớp cao su giúp ngăn chặn sự truyền rung động từ ống vào kết cấu tòa nhà, giảm tiếng ồn đáng kể.

Việc lựa chọn đúng quai nhê kẹp ống không chỉ là một quyết định kỹ thuật nhỏ, mà là sự đầu tư vào độ an toàn và tuổi thọ của toàn bộ công trình. Một quai nhê tốt, được lắp đặt đúng cách sẽ giúp bạn ngủ ngon hơn mỗi khi hệ thống máy bơm hay điều hòa hoạt động hết công suất.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Quai Nhê Kẹp Ống
