Rắc Co Hàn: Phụ Kiện "Lai" Tối Ưu Giải Pháp Kín Khít Và Linh Hoạt
Trong thiết kế và thi công hệ thống đường ống công nghiệp, các kỹ sư thường đối mặt với một bài toán nan giải: Làm thế nào để tạo ra một mối nối chắc chắn, chịu lực và chịu áp tương đương mối hàn liền khối, nhưng lại có thể tháo rời một cách dễ dàng khi cần bảo trì, vệ sinh hoặc thay thế thiết bị?
Câu trả lời thông thường dẫn đến hai thái cực. Mối nối hàn liền khối đảm bảo độ kín tuyệt đối và độ bền cực cao, nhưng lại trở thành mối nối "chết", không thể tháo rời nếu không cắt ống. Ngược lại, mối nối ren (hoặc rắc co ren) mang lại sự linh hoạt trong việc tháo lắp, nhưng lại tiềm ẩn rủi ro rò rỉ rất cao, đặc biệt trong các hệ thống chịu áp suất hoặc nhiệt độ biến đổi liên tục.
Vậy đâu là giải pháp dung hòa được cả hai yêu cầu khắt khe này? Đó chính là rắc co hàn. Bài viết này sẽ phân tích chuyên sâu về rắc co hàn – giải pháp “lai” tối ưu, kết hợp hoàn hảo giữa tính bền vững của mối hàn và sự linh hoạt của cơ cấu rắc co.
Rắc co hàn là gì?
Để đảm bảo các công cụ tìm kiếm hiểu đúng và độc giả nắm bắt nhanh chóng, chúng ta cần một định nghĩa kỹ thuật chính xác.

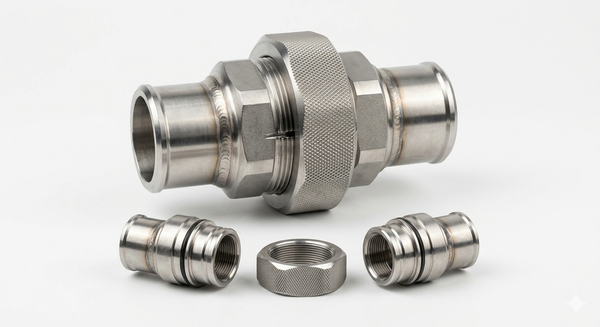

Rắc co hàn là phụ kiện đường ống có một hoặc hai đầu kết nối được thiết kế theo phương pháp hàn (có thể là hàn socket hoặc hàn đối đầu), kết hợp với cơ cấu rắc co (threaded union) tích hợp ở giữa, giúp người dùng dễ dàng tháo lắp đoạn ống mà vẫn đảm bảo độ kín nước và độ bền cơ học rất cao cho toàn hệ thống.
Khác với rắc co ren thông thường vốn sử dụng ren ở cả đầu nối ống, rắc co hàn loại bỏ khe hở ren tại vị trí tiếp xúc trực tiếp với đường ống chính, thay vào đó là mối hàn liền khối.
Nguyên lý hoạt động
Nguyên lý vận hành của rắc co hàn là sự kết hợp thông minh giữa kết nối cố định và kết nối tạm thời.
Hai đầu nối: Được hàn chết vào hai đầu ống (hoặc ống với van/thiết bị). Quá trình hàn nhiệt làm nóng chảy vật liệu, kết hợp phụ kiện và ống thành một thể đồng nhất.
Phần trung tâm: Bao gồm đai ốc siết (nut) lớn và cơ cấu ren đực/cái tại bề mặt tiếp xúc giữa hai đầu rắc co.
Khi cần kết nối, người thợ đặt hai bề mặt tiếp xúc vào nhau và siết chặt đai ốc trung tâm. Lực siết tạo ra sức ép cực lớn nén chặt hai mặt làm kín lại (có thể có hoặc không có gioăng đệm tùy thiết kế) để đảm bảo độ kín nước.
Bản chất: Rắc co hàn cho phép cố định hệ thống bằng mối hàn ở hai đầu, nhưng tháo lắp linh hoạt ở giữa mà không cần phải tháo toàn bộ hệ thống hay cắt bỏ đường ống khi sửa chữa.
Phân tích chuyên sâu Rắc Co Hàn

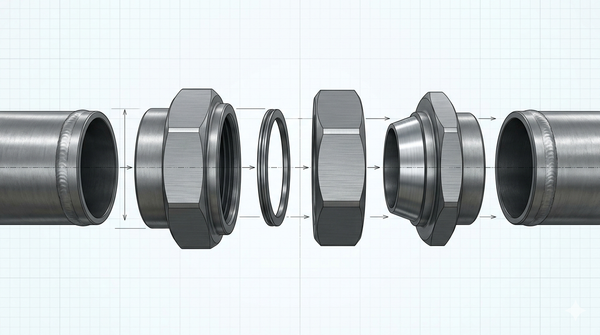

Cấu tạo của rắc co hàn
Một bộ rắc co hàn tiêu chuẩn được cấu thành từ 4 bộ phận cốt lõi, mỗi bộ phận đảm nhận một vai trò kỹ thuật riêng biệt:
2 đầu nối (Hàn socket hoặc Hàn đối đầu): Đây là phần phụ kiện tiếp xúc trực tiếp để hàn vào ống. Kích thước và kiểu hàn phải tương thích hoàn toàn với loại ống đang sử dụng.
Thân rắc co (Male/Female ends): Một đầu chứa ren ngoài và một đầu chứa ren trong. Hai bề mặt này được gia công chính xác để khi ép vào nhau sẽ tạo độ kín.
Đai ốc siết (Union Nut): Là đai ốc lớn, chịu lực siết chính, dùng để nén chặt hai thân rắc co lại với nhau.
Gioăng/Vòng đệm làm kín (Gasket) - nếu có: Một số thiết kế rắc co hàn sử dụng bề mặt kim loại - kim loại để làm kín. Số khác tích hợp gioăng (thường là gioăng cao su chịu nhiệt EPDM, NBR hoặc Teflon) để tăng cường độ kín, đặc biệt trong các hệ dân dụng.
Vật liệu: Tùy thuộc vào môi trường lưu chất, rắc co hàn được sản xuất từ các vật liệu khác nhau:
Inox (Stainless Steel 304/316): Chống ăn mòn, chịu nhiệt tốt, dùng cho hóa chất, thực phẩm, hơi nước.
Thép carbon (Steel A105): Chịu áp cực tốt, giá thành rẻ, dùng phổ biến trong công nghiệp dầu khí, hơi nóng thông thường.
Đồng: Thường dùng trong hệ dân dụng cấp thoát nước nóng.
Phân loại rắc co hàn
Việc lựa chọn đúng phân loại rắc co hàn quyết định hiệu quả lắp đặt và an toàn hệ thống.
Theo vật liệu: Inox (chống ăn mòn), Thép (chịu áp, giá rẻ), Đồng (dân dụng).
Theo kiểu hàn:
Hàn socket (Socket Weld - SW): Đầu rắc co có hốc để đút ống vào và hàn xung quanh mép. Phổ biến cho các kích thước DN15 - DN50.
Hàn đối đầu (Butt Weld - BW): Đầu rắc co được vát mép, đặt sát vào đầu ống vát mép tương ứng và hàn điền đầy. Dùng cho kích thước lớn hơn, chịu áp lực cao hơn.
Thông số kỹ thuật cần quan tâm
Khi đặt mua hoặc thiết kế hệ thống có sử dụng rắc co hàn, bạn tuyệt đối không được bỏ qua các thông số kỹ thuật sau:
Kích thước danh nghĩa (DN): Phải tương thích hoàn toàn với kích thước ống chính (ví dụ: DN15, DN25, DN50, ..., DN100+).
Áp lực làm việc (Pressure Rating): Chọn rắc co hàn có class áp lực phù hợp (PN10, PN16, PN25, PN40, Class 150, Class 300, Class 600, ...). Chọn sai áp lực có thể gây vỡ mối nối, cực kỳ nguy hiểm.
Nhiệt độ làm việc (Temperature Rating): Phụ thuộc vào vật liệu rắc co và gioăng làm kín.
Tiêu chuẩn chế tạo: (Ví dụ: ASME B16.11 cho hàn Socket, ANSI, DIN).

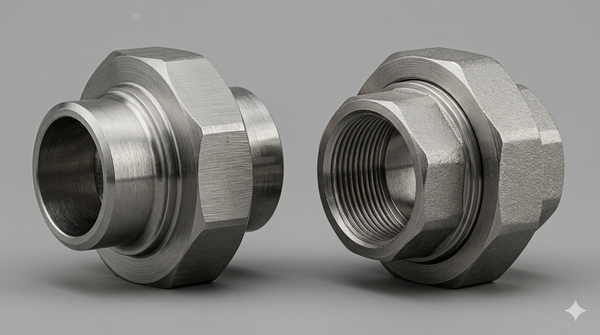

So sánh Rắc co hàn vs Rắc co ren
Việc so sánh này sẽ làm nổi bật lý do tại sao rắc co hàn là giải pháp ưu việt cho môi trường công nghiệp khắc nghiệt:
| Tiêu chí so sánh | Rắc co hàn | Rắc co ren |
| Độ kín nước | Rất cao (Zero rò rỉ) | Trung bình (Rủi ro rò rỉ cao dưới rung động) |
| Độ bền cơ học | Cao (Tương đương mối hàn) | Thấp hơn (Yếu tại vị trí ren ống) |
| Chịu áp suất | Rất tốt | Hạn chế hơn |
| Gia công đầu ống | Cắt + Hàn | Cắt + Tiện ren |
| Khả năng tháo lắp | Có | Có |
Kết luận chuyên gia: Rắc co hàn là giải pháp tối ưu cho hệ thống công nghiệp áp lực cao, hơi nóng, hóa chất nơi yêu cầu độ kín tuyệt đối. Rắc co ren thường chỉ được sử dụng cho các hệ dân dụng cấp thoát nước, khí nén áp lực thấp.
Tại sao rắc co hàn kín hơn và bền hơn?
Lý do nằm ở cấu trúc đầu nối. Với rắc co ren, bạn tiện ren trực tiếp lên thành ống, làm mỏng thành ống tại vị trí đó. Khe hở ren là "kẻ thù" tự nhiên của độ kín dưới áp lực cao hoặc khi có rung động.
Trong khi đó, rắc co hàn loại bỏ hoàn toàn ren tại đầu nối tiếp xúc trực tiếp với đường ống chính. Phương pháp hàn socket hoặc hàn đối đầu tạo ra một mối nối liền khối, vật liệu hòa tan vào nhau. Không có khe hở, không có ren ống bị yếu, do đó khả năng chịu áp lực tốt hơn và giảm rò rỉ tối đa trong các hệ thống áp lực cao.
Ứng dụng thực tế của Rắc Co Hàn
Rắc co hàn dùng ở đâu?
Với khả năng "lai" độc đáo, rắc co hàn là phụ kiện không thể thay thế trong các môi trường khắc nghiệt:
Hệ thống hơi nóng (Steam): Nơi có nhiệt độ và áp suất cao, rung động mạnh.
Đường ống hóa chất: Nơi yêu cầu mối nối inox liền khối, tuyệt đối không rò rỉ, nhưng vẫn cần tháo để vệ sinh lòng ống. [Chèn link: Vật liệu Inox trong hóa chất].
Ngành Dầu khí & Khí nén: Các hệ thống chịu class áp lực cao, Class 300 trở lên.
Nhà máy công nghiệp: Nhà máy điện, nhà máy chế biến, hầm mỏ nơi cần độ bền cơ học cao.
Khi nào nên dùng Rắc co hàn?
Bạn nên ưu tiên sử dụng rắc co hàn khi:
Hệ thống vận hành dưới áp lực cao hoặc nhiệt độ cao, Class PN16 trở lên hoặc hệ thống hơi nóng.
Cần độ kín tuyệt đối, không thể chấp nhận rủi ro rò rỉ vi mô của mối nối ren.
Vị trí lắp đặt là các thiết bị cần tháo lắp, bảo trì định kỳ (ví dụ: lắp trước/sau van, bơm, lưới lọc) mà không muốn phải tháo toàn bộ hệ thống hay cắt ống.
Sai lầm thường gặp & Hậu quả
Hàn sai kỹ thuật: Mối hàn socket weld bị hàn chập vào bề mặt ren ở giữa, làm mất khả năng tháo lắp. Hoặc hàn không điền đầy gây yếu mối nối.
Không làm sạch bề mặt: Bụi bẩn hoặc gỉ sét tại bề mặt làm kín của rắc co gây rò rỉ ngay lập tức.
Không siết đủ lực: Sức nén của đai ốc không đủ để ép kín hai mặt rắc co. [Chèn link: Kỹ thuật siết lực mặt bích và union].
Chọn sai vật liệu: Dùng rắc co thép cho môi trường axit ăn mòn.
Hậu quả: Rò rỉ lưu chất gây thất thoát tài chính, mất áp hệ thống, và nghiêm trọng hơn là hỏng hệ thống, gây mất an toàn lao động.
Hướng dẫn & Checklist Kỹ thuật
Cách chọn Rắc co hàn đúng tiêu chuẩn
Để lựa chọn được rắc co hàn chất lượng và an toàn, hãy tuân thủ checklist 4 bước sau:
Xác định kích thước DN: Phải khớp với kích thước ống chính (đường kính ngoài).
Chọn vật liệu phù hợp môi trường: Inox cho hóa chất, thép mạ cho nước, thép đen cho hơi nóng, đồng cho hệ dân dụng cấp thoát nước.
Kiểm tra áp lực làm việc: Phải lớn hơn hoặc bằng Class áp suất cao nhất của hệ thống. Tuyệt đối không sử dụng rắc co ren class thấp cho hệ hàn áp cao.
Chọn kiểu hàn: Hàn socket (SW) hay hàn Butt Weld (BW) dựa trên kỹ thuật hàn và kích thước ống.
Lưu ý khi lắp đặt rắc co hàn
Quy trình lắp đặt đòi hỏi kỹ thuật cao:
Hàn đúng kỹ thuật: Với hàn socket, phải để lại khoảng hở 1.6mm (gần bằng chiều dày gioăng) giữa đầu ống và đáy hốc rắc co trước khi hàn để tránh ứng suất nhiệt. Tuyệt đối không hàn chập vào đai ốc trung tâm.
Làm sạch bề mặt: Vệ sinh kỹ bề mặt làm kín kim loại hoặc bề mặt đặt gioăng trước khi siết đai ốc.
Siết đai ốc trung tâm đúng lực: Sử dụng cờ lê lực để siết đúng mô-men xoắn quy định, đảm bảo độ nén làm kín mà không làm hỏng ren trung tâm.
Bảo trì & Sử dụng
Kiểm tra định kỳ: Khoảng 6-12 tháng nên kiểm tra độ kín của rắc co. Dưới tác động của rung động và nhiệt, đai ốc trung tâm có thể bị lỏng nhẹ.
Siết lại khi cần: Nếu phát hiện rò rỉ nhẹ, hãy siết lại đai ốc siết bằng lực vừa đủ.
Thay gioăng (nếu có): Nếu rắc co sử dụng gioăng cao su, hãy thay mới gioăng mỗi khi tháo cơ cấu rắc co ra bảo trì để đảm bảo độ kín tối ưu cho lần lắp sau.
FAQ - NHỮNG CÂU HỎI THƯỜNG GẶP
1. Rắc co hàn có tháo được không?
→ Có. Bạn hoàn toàn có thể tháo được. Chỉ cần tháo đai ốc siết trung tâm để tách rời đoạn ống chính. Hai đầu hàn vẫn giữ cố định trên ống.
2. Rắc co hàn có thực sự kín hơn rắc co ren không?
→ Có. Kín hơn rất nhiều. Nhờ bỏ khe hở ren tại đầu nối tiếp xúc trực tiếp với đường ống chính, rắc co hàn loại bỏ rủi ro rò rỉ tại điểm yếu này, chỉ còn phụ thuộc vào độ kín ở cơ cấu rắc co trung tâm (vốn được nén rất cứng).
3. Dùng rắc co hàn cho hệ cấp nước được không?
→ Có, nhưng hiếm. Trong hệ cấp thoát nước dân dụng, áp lực thường thấp (<PN10), do đó rắc co ren hoặc rắc co đồng là giải pháp tiết kiệm và dễ thi công hơn. Rắc co hàn thường dành cho các hệ công nghiệp chịu áp/nhiệt cao.
4. Rắc co hàn có chịu được áp cao không?
→ Có, rất tốt. Rắc co hàn thép Class 3000 trở lên có thể chịu được áp suất cực lớn, ngang ngửa với mối hàn liền khối socket weld.
5. Lắp đặt rắc co hàn có khó không?
→ Cần kỹ thuật hàn đường ống. Quy trình này đòi hỏi nhân sự vận hành phải có chứng chỉ hàn (socket/BW) để đảm bảo chất lượng mối hàn và độ bền hệ thống. Không đơn giản như chỉ cần tiện ren.
KẾT LUẬN
Rắc co hàn là giải pháp “lai” tối ưu, kết hợp hoàn hảo giữa tính bền vững của mối hàn liền khối và sự linh hoạt của cơ cấu rắc co. Nó là giải pháp ưu việt cho các hệ thống đường ống công nghiệp chịu áp suất và nhiệt độ cao nơi yêu cầu độ kín tuyệt đối nhưng vẫn cần tháo lắp để bảo trì. Việc hiểu rõ bản chất, phân loại, thông số kỹ thuật và quy trình lắp đặt chuẩn là chìa khóa để kiến tạo các hệ thống vận hành an toàn và hiệu quả.
