Redutor: Cẩm Nang Chuyên Sâu Về Phụ Kiện Kết Nối Đường Ống Kích Thước Không Đồng Nhất

Vì Sao Hệ Thống Đường Ống Cần Sử Dụng Redutor?

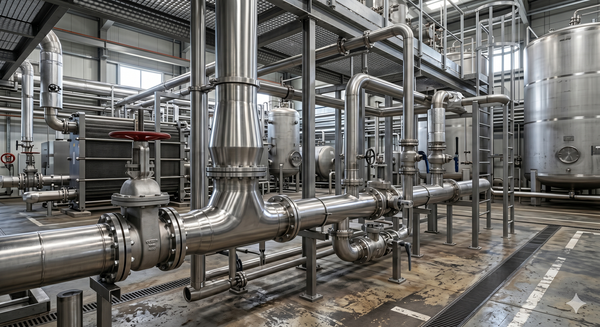

Trong thực tế thi công tại các nhà máy công nghiệp, hiếm có một hệ thống nào duy trì duy nhất một kích thước đường ống từ đầu đến cuối. Dù bạn đang thiết kế một trạm cấp nước đô thị, mạng lưới lọc hóa dầu khí, hệ thống PCCC tòa nhà hay dây chuyền chế biến thực phẩm, dòng lưu chất luôn phải luân chuyển qua nhiều cấp độ không gian khác nhau.

Các kỹ sư thường xuyên phải đối mặt với bài toán thu hẹp hoặc mở rộng dòng chảy. Chẳng hạn như việc chuyển tiếp từ đường ống chính DN100 xuống nhánh phụ DN80, từ DN80 xuống DN50, hoặc kết nối một đường ống lớn vào họng hút của một máy bơm có kích thước nhỏ hơn.

Nếu cố tình kết nối trực tiếp bằng cách hàn gượng ép hoặc dùng mặt bích bít một phần, hậu quả để lại là rất nghiêm trọng. Sự thay đổi tiết diện đột ngột sẽ lập tức gây nhiễu loạn dòng chảy (turbulent flow), tạo ra các điểm thắt nút làm tăng tổn thất áp suất, đồng thời gây rung lắc dữ dội phá hủy hệ thống.

Đó là lý do redutor ra đời. Đây là giải pháp cơ khí sinh ra để giải quyết chính xác vấn đề chuyển đổi kích thước, đảm bảo dòng chảy được vận hành êm ái và bảo vệ toàn vẹn cấu trúc đường ống.

Redutor Là Gì?

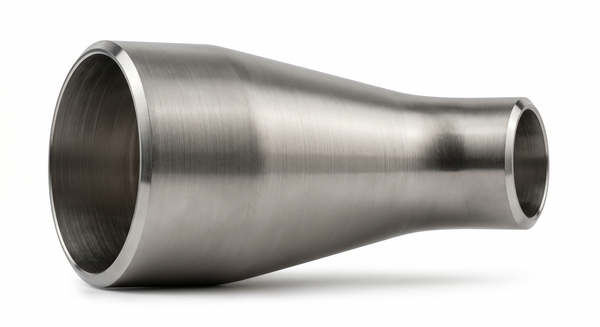

Redutor (Reducer) là một loại phụ kiện đường ống chuyên dụng được thiết kế để kết nối hai đoạn ống hoặc thiết bị có đường kính khác nhau, giúp thay đổi kích thước và điều hướng dòng chảy một cách an toàn, mượt mà và đạt hiệu suất thủy lực cao nhất.

Trong ngành vật tư cơ điện (M&E), thiết bị này còn được biết đến với nhiều tên gọi khác như côn thu, côn giảm hay reducing fitting. Nó đóng vai trò như một "nhịp cầu" chuyển tiếp, xóa bỏ sự chênh lệch về mặt hình học giữa các cấu kiện.

Chức năng chính của thiết bị bao gồm:

• Giảm (hoặc tăng) kích thước đường ống: Kết nối liền mạch hệ thống ống lớn với ống nhỏ.

• Điều chỉnh lưu lượng: Tăng tốc độ dòng chảy (khi thu nhỏ) hoặc giảm áp lực (khi phóng to).

• Kết nối thiết bị: Ghép nối đường ống cái với các loại van, đồng hồ đo lường hoặc máy bơm.

• Tối ưu dòng chảy: Ngăn chặn hiện tượng búa nước và giảm thiểu ma sát.

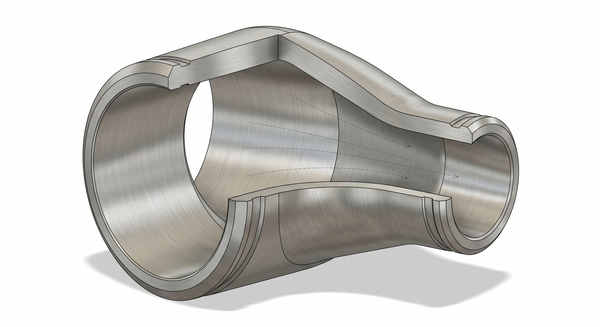

Nguyên Lý Hoạt Động Của Redutor

Khác với các phụ kiện bẻ góc như co góc hay ngã ba, pipe reducer hoạt động dựa trên nguyên lý khí động học và thủy động lực học nhằm làm phẳng đường đi của lưu chất.

Cách thức dòng chảy được điều hướng:

Lưu chất (nước, khí, hóa chất) khi di chuyển từ môi trường có đường kính lớn sang đường kính nhỏ sẽ đi qua phần thân thon dần của thiết bị. Thiết kế vát chéo này giúp dòng chảy được ép lại một cách từ từ, không bị va đập vào vách ngăn. Ngược lại, khi đi từ ống nhỏ ra ống lớn, không gian được mở rộng đều đặn giúp lưu chất tản ra mà không bị xé dòng.

Vai trò cốt lõi trong hệ thống:

• Điều chỉnh vận tốc dòng chảy: Giúp kiểm soát gia tốc của lưu chất trước khi đi qua các thiết bị đo lường nhạy cảm.

• Giảm rung động cơ học: Triệt tiêu các lực va đập dội ngược lại thành ống.

• Hạn chế tổn thất áp suất: Thiết kế thuôn dài giúp bảo toàn năng lượng của hệ thống bơm.

Tại sao tuyệt đối không dùng kết nối trực tiếp?

Bởi vì sự thay đổi tiết diện một cách đột ngột (từ to hẹp rập khuôn thành nhỏ) sẽ tạo ra các dòng xoáy (vortex) cực mạnh ngay tại điểm nối. Xoáy dòng này không chỉ bào mòn kim loại nhanh chóng mà còn tạo ra bọt khí, gây ra hiện tượng xâm thực (cavitation) làm nổ vỡ đường ống và làm hỏng cánh quạt máy bơm.

Các Loại Redutor Phổ Biến Hiện Nay

Dựa vào thiết kế hình học và vị trí đặt trục tâm, giới kỹ thuật phân chia reducing pipe fitting thành hai dòng cơ bản để phục vụ cho các vị trí lắp đặt khác nhau.

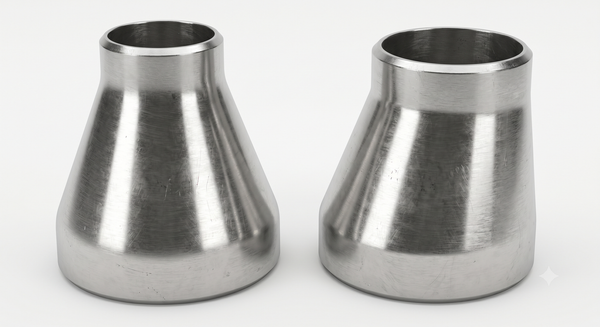

Concentric Reducer (Côn Thu Đồng Tâm)

• Đặc điểm: Bề ngoài của phụ kiện có hình dáng như một chiếc nón cụt. Tâm của đầu ống lớn và đầu ống nhỏ nằm hoàn toàn trên cùng một đường thẳng (cùng trục).

• Ưu điểm: Thiết kế này giúp dòng chảy đi qua một cách đối xứng hoàn hảo, lực ma sát phân bổ đều lên mọi phía của thành ống. Cấu trúc cân bằng giúp việc căn chỉnh khi thi công hàn lắp cực kỳ dễ dàng.

• Ứng dụng: Là lựa chọn tiêu chuẩn cho các đường ống đứng (vertical pipes) và các hệ thống yêu cầu áp lực cao, nơi dòng chảy di chuyển theo chiều dọc.

Eccentric Reducer (Côn Thu Lệch Tâm)

• Đặc điểm: Có thiết kế bất đối xứng với một mặt bên được vát thẳng đứng, trong khi mặt còn lại vát chéo. Do đó, tâm của hai đầu kết nối bị lệch nhau.

• Ưu điểm: Mặt phẳng đứng của côn thu giúp hệ thống tránh được tình trạng đọng túi khí (khi để mặt phẳng hướng lên) hoặc đọng cặn bẩn, chất lỏng (khi để mặt phẳng hướng xuống).

• Ứng dụng: Đây là thiết bị bắt buộc phải có cho các tuyến đường ống ngang (horizontal pipes), đặc biệt là tại các cửa hút của hệ thống máy bơm ly tâm công nghiệp.

Thông Số Kỹ Thuật Quan Trọng Của Redutor

Để chọn mua đúng vật tư và tích hợp hoàn hảo vào hệ thống, bạn cần nắm vững các thông số quy chuẩn quốc tế sau:

Kích thước phổ biến (Quy đổi theo chuẩn DN):

Luôn được ký hiệu bằng hai thông số (Đường kính lớn x Đường kính nhỏ).

• DN100 x DN80 (4 inch xuống 3 inch)

• DN80 x DN65

• DN65 x DN50

• DN50 x DN40

• DN40 x DN25

Độ dày (Reducer Schedule):

Độ dày thành ống phải khớp 100% với đường ống đang sử dụng để đảm bảo chịu lực tốt nhất. Các chuẩn phổ biến gồm: SCH10, SCH20, SCH40 (chuẩn thông dụng nhất), và SCH80 (dùng cho áp lực siêu cao).

Tiêu chuẩn sản xuất toàn cầu:

Một phụ kiện đạt chuẩn công nghiệp phải được rèn hoặc đúc theo các thông số khắt khe từ: ASTM, ANSI, ASME B16.9 (tiêu chuẩn kích thước cho phụ kiện hàn đối đầu), DIN (Châu Âu) và JIS (Nhật Bản).

Kiểu kết nối:

• Hàn đối đầu (Butt Weld): Phổ biến nhất (buttweld reducer), tạo độ kín tuyệt đối.

• Ren (Threaded): Dùng cho hệ thống nhỏ, áp suất thấp, dễ tháo dỡ.

• Mặt bích (Flanged): Tích hợp sẵn đĩa bích, dùng cho van và thiết bị lớn.

• Socket Weld: Hàn lồng áp dụng cho đường ống có đường kính rất nhỏ.



Phân Loại Theo Vật Liệu

Vật liệu chế tạo quyết định trực tiếp đến môi trường mà pipe transition fitting có thể tồn tại.

Redutor Inox (Côn thu inox / Stainless steel reducer)

• Ưu điểm: Chống ăn mòn tuyệt hảo, không bị gỉ sét, chịu được nhiệt độ khắc nghiệt và có tính thẩm mỹ rất cao.

• Ứng dụng: Yêu cầu bắt buộc trong ngành công nghiệp thực phẩm, sản xuất đồ uống, y tế dược phẩm và các hệ thống hóa chất có tính axit/kiềm mạnh.

Redutor Thép Carbon (Côn giảm thép / Carbon steel reducer)

• Ưu điểm: Khả năng chịu lực kéo và áp suất cực kỳ cao, độ bền cơ học lớn với mức giá thành hợp lý hơn nhiều so với inox.

• Ứng dụng: Cốt lõi của ngành công nghiệp nặng, hệ thống dẫn hơi nóng (boiler), mạng lưới dầu khí và hệ thống PCCC.

Redutor Thép Mạ Kẽm

• Ưu điểm: Được phủ một lớp kẽm bên ngoài giúp chống gỉ sét trong môi trường tự nhiên tốt hơn thép đen thông thường. Thường dùng trong hệ thống cấp nước sạch và làm mát.

Redutor PVC / UPVC (PVC reducer)

• Ưu điểm: Trọng lượng cực nhẹ, thi công dán keo nhanh chóng, kháng hóa chất tốt và hoàn toàn không bị ăn mòn điện hóa.

• Ứng dụng: Trạm xử lý nước thải, hệ thống cấp thoát nước sinh hoạt và các đường dẫn hóa chất nhẹ ở nhiệt độ thấp.

Concentric Reducer Và Eccentric Reducer Khác Nhau Như Thế Nào?

Việc phân biệt rõ hai thiết bị này là bài học đầu tiên của mọi kỹ sư cơ điện. Dưới đây là bảng so sánh chi tiết:

Tại sao phải chọn đúng loại hình học?

Lựa chọn sai lầm sẽ phải trả giá bằng tuổi thọ của thiết bị đắt tiền.

Nếu dùng loại đồng tâm cho đường ống hút của máy bơm nằm ngang, bọt khí sẽ tích tụ ở phần vát chóp trên của côn thu. Lâu ngày, túi khí này bị cuốn vào buồng bơm gây ra tình trạng xâm thực, làm giảm hiệu suất bơm nghiêm trọng, gây rung động mạnh và phá nát cánh bơm kim loại.

Redutor Được Sử Dụng Trong Những Hệ Thống Nào?

Bất kỳ nơi nào có sự luân chuyển của dòng chảy, reducer fitting đều có mặt.

• Hệ thống cấp nước: Điều chỉnh áp lực từ các đường ống cái khổng lồ của nhà máy nước xuống các mạng lưới nhánh nhỏ cung cấp cho từng khu dân cư, tòa nhà.

• Hệ thống PCCC: Kết nối từ trục đứng cấp nước vách tường xuống các đường ống sprinkler nhỏ hơn trải dọc theo trần nhà xưởng.

• Nhà máy thực phẩm: Làm bộ chuyển tiếp tại các cụm van vi sinh, hệ thống làm sạch tại chỗ (CIP) và các dây chuyền sản xuất sữa, bia.

• Nhà máy hóa chất: Sử dụng các dòng vật liệu chống ăn mòn để điều hướng dòng axit, kiềm và dung môi hữu cơ qua các cụm bồn khuấy phản ứng.

• Ngành dầu khí: Chịu áp lực cực lớn tại các trạm bơm tăng áp, dẫn truyền dầu thô và khí gas qua hàng ngàn km đường ống áp lực cao.

Sai Lầm Thường Gặp Khi Chọn Redutor

Việc đặt hàng sai thông số kỹ thuật là "căn bệnh" phổ biến khiến nhiều nhà thầu phải đình trệ dự án.

1. Chọn sai loại đồng tâm và lệch tâm

Như đã phân tích, lắp đặt côn thu đồng tâm vào cửa hút máy bơm là một lỗi thi công sơ đẳng. Nó gây ra sự tích tụ khí, làm máy bơm chạy khô (chạy gằn), tuột áp và hỏng hóc cơ học.

2. Chọn sai vật liệu chế tạo

Sử dụng carbon steel reducer (thép đen) cho hệ thống cấp nước tinh khiết hoặc môi trường chứa muối ven biển. Phụ kiện sẽ rỉ sét nhanh chóng, làm ô nhiễm toàn bộ nguồn nước và gây thủng ống.

3. Không kiểm tra Schedule (độ dày)

Đường ống chính đang dùng chuẩn SCH40 nhưng lại mua côn thu chuẩn SCH10 (mỏng hơn). Khi hàn nối, sự chênh lệch độ dày sẽ tạo ra điểm yếu trí mạng (weak point), hệ thống sẽ lập tức bục vỡ tại mối hàn khi vận hành ở áp suất tối đa.

4. Không đối chiếu hệ tiêu chuẩn

Mua phụ kiện đúc theo chuẩn DIN (Châu Âu) để cố gắng ghép vào một hệ thống vận hành bằng chuẩn ANSI (Mỹ) sẽ dẫn đến việc lệch kích thước đường kính ngoài (OD), khiến thợ không thể tiến hành hàn nối (buttweld) hoặc lắp bích.

Cách Chọn Redutor Phù Hợp Cho Mọi Dự Án

Để hệ thống hoạt động ổn định và an toàn, hãy áp dụng quy trình kiểm tra 5 bước chuẩn kỹ thuật sau đây trước khi duyệt mua vật tư.

Checklist 1: Xác định chính xác kích thước đầu vào

•  Đo đường kính ngoài (OD) của đầu ống lớn hiện tại.

Checklist 2: Xác định chuẩn xác kích thước đầu ra

•  Đo đường kính ngoài của ống nhánh hoặc mặt bích của thiết bị tiếp nhận.

Checklist 3: Lựa chọn thiết kế cơ học

•  Concentric (Đồng tâm): Chọn khi lắp cho trục đứng thẳng đứng.

•  Eccentric (Lệch tâm): Chọn khi lắp cho đường ống ngang hoặc cụm máy bơm.

Checklist 4: Quyết định vật liệu cấu thành

• Inox (304/316): Cho hóa chất, thực phẩm, môi trường dễ ăn mòn.

•  Thép Carbon: Cho hơi nóng, áp lực cao, công nghiệp nặng.

•  Mạ kẽm: Dùng cho PCCC, nước sinh hoạt, khí nén nhẹ.

•  PVC/UPVC: Cho nước thải, hệ thống nhiệt độ thấp.

Checklist 5: Rà soát tính đồng bộ tiêu chuẩn (Standard & Schedule)

•  Kiểm tra chuẩn kích thước: ASME B16.9, ASTM, ANSI, DIN, JIS.

•  Đồng bộ độ dày (SCH10, SCH40, SCH80) với hệ thống đường ống cái.



Lưu Ý Khi Lắp Đặt Và Bảo Trì

Quy trình gia công và lắp ráp ảnh hưởng trực tiếp đến hiệu năng của pipe size reduction.

Kỹ thuật khi lắp đặt:

Phải tuyệt đối lưu ý đúng chiều của dòng chảy (đặc biệt là với côn thu lệch tâm). Phải kiểm tra sự đồng tâm hoàn hảo giữa phụ kiện và đường ống trước khi gá mỏ hàn. Sau khi thi công welded reducer, cần siêu âm mối hàn hoặc thử áp lực (hydrotest) để đảm bảo không có rỗ khí hay vết nứt vi mô gây rò rỉ.

Quy trình khi bảo trì:

Đưa các vị trí chuyển tiếp này vào danh mục kiểm tra độ rung định kỳ. Sử dụng thiết bị siêu âm để đo độ dày thành vách, nhằm phát hiện sớm hiện tượng ăn mòn cục bộ do lưu chất va đập mạnh tại điểm thắt. Nhanh chóng xử lý các vết rỉ sét bề mặt để ngăn ngừa nguy cơ biến dạng cơ học.

Câu Hỏi Thường Gặp Về Redutor

Redutor là gì?

Redutor là một phụ kiện cơ khí chuyên dụng dùng để kết nối hai đoạn đường ống hoặc một đường ống với một thiết bị có đường kính khác nhau, nhằm thay đổi tiết diện dòng chảy một cách an toàn.

Khi nào hệ thống cần dùng eccentric reducer (lệch tâm)?

Loại lệch tâm thường được chỉ định sử dụng cho các tuyến đường ống nằm ngang và các cửa hút máy bơm. Cạnh phẳng của nó giúp ngăn chặn sự tích tụ túi khí hoặc đọng chất lỏng, bảo vệ thiết bị khỏi hiện tượng xâm thực.

Concentric reducer (đồng tâm) thường được dùng ở đâu?

Nhờ thiết kế đối xứng hoàn hảo, chúng phù hợp nhất để lắp ráp cho các hệ thống đường ống chạy theo phương thẳng đứng (trục đứng) và các hệ thống yêu cầu sự phân bổ áp lực đồng đều.

Redutor inox mang lại những ưu điểm vượt trội nào?

Được đúc từ thép không gỉ (Inox 304, 316), chúng cung cấp khả năng chống ăn mòn hóa học xuất sắc, không sinh ra rỉ sét, chịu được nhiệt độ cực đoan và đảm bảo vệ sinh an toàn cao nhất cho ngành thực phẩm.

Các redutor công nghiệp được sản xuất theo những tiêu chuẩn nào?

Để đảm bảo khả năng chịu lực và lắp lẫn toàn cầu, các phụ kiện này được rèn đúc nghiêm ngặt theo các tiêu chuẩn quốc tế như: ASME B16.9, ASTM, ANSI (Mỹ), DIN (Đức) và JIS (Nhật Bản).

Redutor – Phụ Kiện Quan Trọng Giúp Tối Ưu Hệ Thống Đường Ống

Tóm lại, dù mang một hình dáng khiêm tốn, redutor lại là "người nhạc trưởng" không thể thay thế trong việc điều phối thủy lực của toàn bộ nhà máy. Thiết bị này đảm bảo tính liền mạch khi:

• Kết nối hoàn hảo các thiết bị có đường kính dị biệt.

• Tối ưu hóa đường đi của dòng chảy, triệt tiêu sự nhiễu loạn.

• Giảm thiểu tối đa tổn thất áp suất và hao phí năng lượng.

• Bảo vệ máy bơm và hệ thống van khỏi sự rung lắc cơ học, từ đó tăng hiệu quả vận hành.

Việc tính toán kỹ lưỡng để lựa chọn đúng kiểu dáng đồng tâm hay lệch tâm, đúng chuẩn vật liệu và chính xác độ dày áp lực (schedule) sẽ giúp mạng lưới đường ống của bạn hoạt động với sự ổn định tuyệt đối, kéo dài tuổi thọ lên đến hàng chục năm.
