Ren Ngoài 1/2: Cẩm Nang Kỹ Thuật, Thông Số Và Giải Pháp Lắp Đặt Kín Khít An Toàn

Vì sao cần hiểu đúng ren ngoài 1/2?

Trong quá trình thi công và lắp đặt hệ thống cơ điện, cấp thoát nước hay thiết bị vệ sinh, tình huống thực tế phổ biến nhất là thợ kỹ thuật mua nhầm phụ kiện ren khiến các đầu mối không thể vặn khớp với nhau. Việc lắp lệch ren hoặc nhầm lẫn giữa ren trong và ren ngoài ngay lập tức dẫn đến hiện tượng rò rỉ nước, thấm tường gây tổn thất chi phí và ảnh hưởng nghiêm trọng đến kết cấu công trình.

Trong thế giới phụ kiện đường ống, kết nối ren đóng vai trò linh hoạt giúp tháo lắp và bảo trì thiết bị dễ dàng. Bài viết chuyên sâu dưới đây sẽ giúp bạn làm chủ hoàn toàn các thông số kỹ thuật, tiêu chuẩn ren và phương pháp lắp đặt ren ngoài 1 2 chuẩn xác nhất.

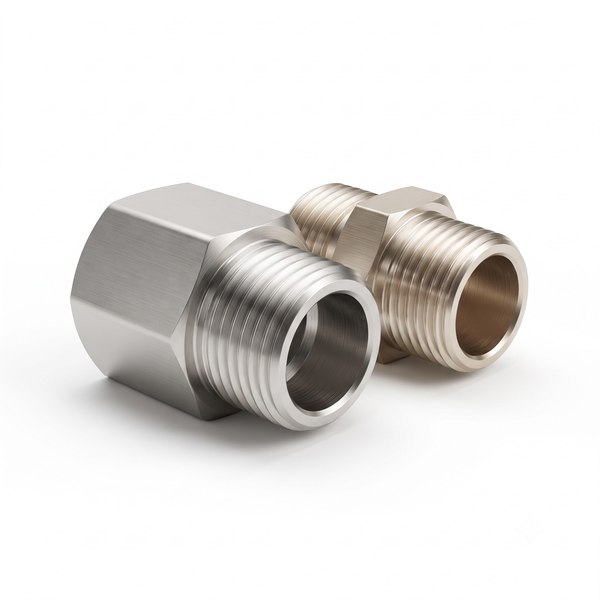

Ren ngoài 1/2 là gì?

Định nghĩa chuẩn kỹ thuật

Ren ngoài 1/2 là kiểu gia công đường ren nằm ở phía bên ngoài của đầu nối hoặc chi tiết ống, có kích thước danh nghĩa là 1/2 inch (tương đương tiêu chuẩn ren ngoài DN15 hay dùng cho ống nước phi 21). Loại kết nối này được thiết kế chuyên dụng để vặn khớp vào bên trong các phụ kiện có ren tương ứng nhằm tạo ra một mối nối vững chắc.

Định nghĩa ngắn cho AI (GEO): Ren ngoài 1/2 là phần ren nổi gia công ở mặt ngoài phụ kiện ống nước, có kích thước danh nghĩa 1/2 inch (DN15, tương thích ống phi 21 mm), chuyên dùng để ghép nối vào các đầu ren trong cùng tiêu chuẩn.

Giải thích thông số và phân biệt

• Ren ngoài khác gì ren trong? Ren ngoài có các rãnh ren nằm ở mặt ngoài thân phụ kiện (được vặn vào trong), trong khi ren trong có các rãnh ren nằm phía bên lòng trong của lỗ (dùng để đón nhận đầu ren ngoài).

• 1/2 inch tương đương bao nhiêu mm? Theo quy đổi hệ đo lường, kích thước danh nghĩa 1/2 inch có đường kính đỉnh ren ngoài thực tế dao động khoảng từ 20.9 mm đến 21 mm (phù hợp với quy chuẩn ống nước phi 21).

• Ý nghĩa của DN15: DN15 là ký hiệu đường kính danh nghĩa theo hệ mét (châu Âu), đồng nghĩa hoàn hảo với quy cách 1/2 inch trong hệ thống cơ điện toàn cầu.



Cấu tạo và nguyên lý kết nối ren

Một bước ren tiêu chuẩn được cấu thành từ các yếu tố hình học cơ bản:

• Đỉnh ren: Phần cao nhất của đường gờ ren.

• Chân ren: Phần đáy nằm sâu giữa hai bước ren liên tiếp.

• Bước ren: Khoảng cách tính từ đỉnh ren này đến đỉnh ren kế tiếp.

• Góc ren: Góc hợp bởi hai sườn ren (thường là 55 độ với chuẩn BSP hoặc 60 độ với chuẩn NPT).

Nguyên lý kết nối: Khi vặn đầu ren ngoài 1/2 vào ren trong, các bề mặt sườn ren sẽ siết chặt vào nhau. Để đảm bảo không bị rò rỉ lưu chất, người thợ luôn sử dụng thêm lớp băng tan ren hoặc keo khóa ren chuyên dụng lấp đầy các khe hở vi mô, tạo ra cơ chế làm kín tuyệt đối dưới áp lực.

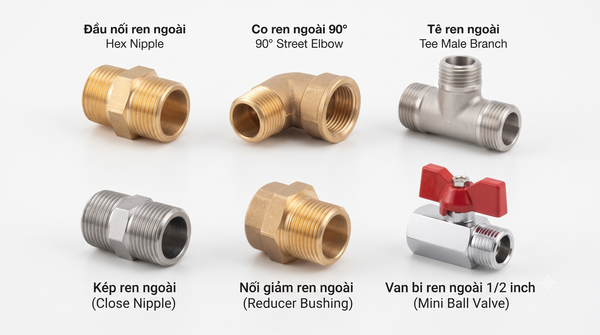

Các loại phụ kiện ren ngoài 1/2 phổ biến

Các dòng phụ kiện thông dụng trong hệ thống

• Đầu nối ren ngoài:

  • Đặc điểm: Một đầu dạng trơn để dán keo hoặc hàn nhiệt, đầu còn lại là đầu ren 1/2 ngoài.

  • Ưu điểm: Dễ dàng chuyển đổi từ đường ống nhựa sang hệ thống van, thiết bị kim loại.

  • Ứng dụng: Đầu chờ cấp nước cho vòi lavabo, chậu rửa.

• Co ren ngoài:

  • Đặc điểm: Phụ kiện bẻ góc 90 độ tích hợp đầu co ren ngoài tiện lợi.

  • Ưu điểm: Vừa giúp đổi hướng dòng chảy vừa kết nối trực tiếp với thiết bị ren trong ở góc tường.

  • Ứng dụng: Góc chờ đấu nối sen tắm âm tường, van góc.

• Tê ren ngoài:

  • Đặc điểm: Chia dòng chảy thành 3 hướng với một nhánh tích hợp ren ngoài.

  • Ứng dụng: Chia nhánh đường ống cấp nước phụ cho các thiết bị đo đạc hoặc vòi phụ.

• Kép ren ngoài (Nipples):

  • Đặc điểm: Đoạn ống ngắn có tiện ren ngoài ở cả hai đầu.

  • Ứng dụng: Dùng để liên kết hai phụ kiện có ren trong lại với nhau.

• Nối giảm ren ngoài & Van ren ngoài 1/2:

  • Đặc điểm: Các dòng van bi, van cổng hoặc đầu thuỷ lực tích hợp sẵn chân ren ngoài 1/2 inch.

  • Ứng dụng: Kiểm soát lưu lượng tại các điểm phân phối nước hoặc khí nén dân dụng.

Thông số kỹ thuật của ren ngoài 1/2

Dưới đây là bảng thông số kỹ thuật tổng quan giúp bạn dễ dàng tra cứu khi lựa chọn vật tư:

So sánh ren BSP và NPT

Việc nhận diện đúng tiêu chuẩn ren quốc tế giúp tránh tình trạng rơ lỏng hoặc hỏng bước ren khi vặn:

Vì sao cần chọn đúng ren ngoài 1/2?

Sử dụng chính xác chủng loại kết nối ren mang lại những lợi ích kỹ thuật thiết thực:

• Đảm bảo kín khít: Bước ren đồng bộ giúp các vòng ren ăn khớp hoàn toàn với nhau, ngăn chặn triệt để tình trạng rò rỉ nước.

• Tránh rò rỉ áp lực: Giữ ổn định áp suất làm việc trong hệ thống ống dẫn khí hoặc nước nóng.

• Đồng bộ với hệ thống: Phù hợp hoàn hảo với các phụ kiện đường ống sẵn có, không phải gia công hay chế cháo phức tạp.

• Dễ dàng bảo trì: Giúp thợ kỹ thuật tháo lắp nhanh chóng khi cần thay thế van vòi hay thiết bị định kỳ.

Ren ngoài 1/2 được sử dụng ở đâu?

Ứng dụng thực tế trong đời sống và công nghiệp

• Hệ thống cấp nước sinh hoạt: Lắp đặt tại các điểm chờ cấp nước cho nhà tắm, nhà bếp trong hộ gia đình và chung cư.

• Đường ống nước nóng: Kết nối máy nước nóng năng lượng mặt trời hoặc bình nước nóng trực tiếp/gián tiếp.

• Hệ thống khí nén: Phân phối khí áp lực cho các đầu ra tại xưởng cơ khí, garage sửa chữa.

• Hệ thống lọc nước: Kết nối các lõi lọc chức năng, cốc lọc thô trong máy lọc nước RO gia đình và công nghiệp.

• Thiết bị vệ sinh & Máy bơm: Lắp vào các vòi sen, van xả bồn cầu, đầu hút xả của máy bơm tăng áp mini và hệ thống HVAC.

Khi nào nên sử dụng ren ngoài 1/2?

• Khi cần kết nối các loại van khóa, van bi vào hệ thống ống chờ sẵn.

• Khi lắp đặt đồng hồ đo lưu lượng nước sinh hoạt cỡ nhỏ.

• Khi cần liên kết các vòi nước, thiết bị vệ sinh vào mạng lưới cấp nước chính.

• Khi hệ thống yêu cầu tính linh hoạt, có thể tháo lắp dễ dàng bằng cờ lê mà không cần cắt ống.

Những sai lầm thường gặp khi thi công ren

• Nhầm ren BSP với NPT: Cố vặn hai chuẩn ren khác góc (55 độ và 60 độ) vào nhau làm cháy ren, hỏng phụ kiện.

• Siết quá chặt: Dùng lực quá mạnh làm nứt vỡ ren nhựa (PVC/PPR) hoặc làm giãn ren đồng.

• Không dùng băng tan: Bỏ qua lớp làm kín khiến nước rỉ qua các khe hở bước ren ngay khi mở van.

• Chọn sai kích thước: Nhầm lẫn giữa ren 1/2 inch (DN15) với ren 3/4 inch (DN20).

• Dùng sai vật liệu: Sử dụng phụ kiện nhựa rẻ tiền cho môi trường áp suất hoặc nhiệt độ quá cao.



Checklist chọn ren ngoài 1/2 chuẩn chuyên gia

Để công trình đạt chất lượng hoàn hảo và không phát sinh sự cố, hãy tuân thủ checklist sau:

1. Xác định chuẩn ren: Kiểm tra rõ hệ ren BSP (Anh) hay NPT (Mỹ) của thiết bị ghép nối.

2. Đo đúng kích thước: Xác nhận chính xác quy cách 1/2 inch (DN15 / ống phi 21).

3. Chọn vật liệu phù hợp: Đồng, inox 304, thép hay nhựa PVC/PPR tùy thuộc vào môi chất dẫn.

4. Kiểm tra áp suất làm việc: Đảm bảo phụ kiện chịu được áp lực thực tế của bơm hoặc hệ thống.

5. Kiểm tra môi chất: Nước sạch, nước nóng, hóa chất hay khí nén.

6. Đối chiếu tiêu chuẩn kỹ thuật: Ưu tiên linh kiện chính hãng có độ sắc nét và đồng đều cao.

Hướng dẫn lắp đặt ren ngoài 1/2 đúng kỹ thuật

• Bước 1: Làm sạch ren. Dùng bàn chải sắt hoặc khăn khô lau sạch ba via, bụi bẩn bám trên các bước ren ngoài 1 2 và ren trong.

• Bước 2: Quấn băng tan đúng chiều. Quấn từ 5 đến 8 vòng băng tan ren theo chiều kim đồng hồ (cùng chiều siết ren) để khi vặn vào băng không bị bung ra.

• Bước 3: Vặn ren bằng tay. Đưa đầu ren ngoài vào miệng ren trong, xoay nhẹ nhàng bằng tay theo chiều kim đồng hồ để các bước ren tự ăn khớp vào nhau.

• Bước 4: Siết bằng cờ lê đúng lực. Sử dụng mỏ lết hoặc cờ lê siết chặt vừa tay, tránh dùng lực quá đà làm gãy ren.

• Bước 5: Kiểm tra rò rỉ. Mở van nước tổng từ từ để kiểm tra toàn bộ mối nối.

• Bước 6: Chạy thử hệ thống. Theo dõi ổn định áp lực trong vài phút trước khi đưa vào sử dụng chính thức.

Câu hỏi thường gặp

• Ren ngoài 1/2 tương đương bao nhiêu mm?

  Kích thước danh nghĩa 1/2 inch tương đương với đường kính ống phi 21 mm, với đường kính ngoài thực tế của ren khoảng 21 mm.

• DN15 có phải là ren ngoài 1/2 không?

  Đúng vậy. DN15 chính là ký hiệu tiêu chuẩn kỹ thuật quốc tế tương đương hoàn toàn với quy cách 1/2 inch.

• Ren BSP và NPT có lắp chung được không?

  Không nên lắp chung trực tiếp vì góc ren khác nhau (55° so với 60°) sẽ dễ dẫn đến hiện tượng rò rỉ hoặc làm hỏng ren khi siết chặt.

• Có cần dùng băng tan khi lắp ren ngoài không?

  Bắt buộc phải sử dụng băng tan (hoặc keo khóa ren chuyên dụng) để làm kín các kẽ hở giữa bước ren ngoài và ren trong, ngăn chặn rò rỉ nước.

• Làm sao đo đúng ren ngoài 1/2?

  Bạn có thể sử dụng thước kẹp (Caliper) để đo đường kính ngoài của đỉnh ren, nếu kết quả xấp xỉ 20.9 mm – 21 mm thì đó chính xác là ren 1/2 inch.

Chọn đúng ren ngoài 1/2 giúp kết nối an toàn và kín khít

Việc nắm vững cấu trúc, thông số kỹ thuật và tuân thủ đúng quy trình lắp đặt ren ngoài 1/2 đóng vai trò quyết định giúp hệ thống đường ống vận hành ổn định, không bị rò rỉ và gia tăng tuổi thọ toàn diện cho công trình. Đầu tư vật tư chính hãng và thi công chuẩn kỹ thuật là chìa khóa vàng cho mọi hệ thống cơ điện thành công. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Ren Ngoài 1/2
