Rigid Flange Coupling: Giải Pháp Nối Trục Cứng Cho Hiệu Suất Truyền Động Tối Đa

Trong quá trình thiết kế cơ khí hoặc bảo trì hệ thống máy móc sản xuất tại các nhà máy, một trong những nhiệm vụ kỹ thuật quan trọng nhất là nối hai trục quay lại với nhau để truyền công suất. Tình huống thực tế thường gặp là các kỹ sư và thợ cơ khí phải đối mặt với sự phân vân: nên sử dụng rigid flange coupling (khớp nối đĩa cứng) hay khớp nối linh hoạt (flexible coupling)? Lựa chọn này tưởng chừng đơn giản nhưng lại mang tính quyết định đến sự vận hành ổn định của cả hệ thống.

Nếu chọn sai loại khớp nối, hậu quả có thể rất nghiêm trọng. Việc sử dụng khớp nối cứng trên các trục không được căn chỉnh hoàn hảo sẽ dẫn đến hiện tượng rung động mạnh, gây lệch trục, làm hỏng vòng bi, phớt chặn dầu và cuối cùng là giảm đáng kể tuổi thọ của máy móc. Hiểu rõ bản chất, ưu điểm và hạn chế của rigid flange coupling là chìa khóa để đảm bảo an toàn và tối ưu hóa hiệu suất thiết bị. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về loại khớp nối này, giúp bạn đưa ra quyết định mua sắm và lắp đặt chính xác nhất.

Rigid flange coupling là gì?

Rigid flange coupling là một loại khớp nối trục cơ khí được thiết kế để nối cứng hai trục quay lại với nhau một cách chắc chắn, tạo thành một trục dài duy nhất. Đặc điểm cốt lõi của loại khớp nối này là hoàn toàn không có độ linh hoạt (linh động). Nó được cấu tạo từ hai nửa mặt bích (flange) riêng biệt, mỗi nửa được gắn cố định vào đầu của mỗi trục bằng then (key) hoặc mối xé. Sau đó, hai mặt bích này được ép chặt vào nhau thông qua hệ thống bu-lông và đai ốc tiêu chuẩn.

Do thiết kế cơ khí hoàn toàn cứng vững, rigid flange coupling không cho phép bất kỳ sự sai lệch nào giữa hai trục được nối, bao gồm cả lệch tâm (radial misalignment), lệch góc (angular misalignment) hay độ rơ dọc trục (axial end float). Bất kỳ sự sai lệch nào, dù là nhỏ nhất, cũng sẽ tạo ra ứng suất lớn lên khớp nối và các thành phần lân cận. Tóm lại, loại khớp nối này chỉ được sử dụng trong các ứng dụng kỹ thuật yêu cầu độ thẳng hàng tuyệt đối và nghiêm ngặt giữa hai trục quay.

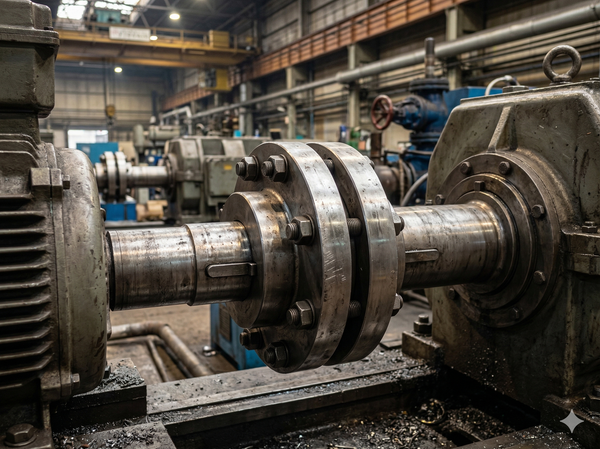

Nguyên lý hoạt động

Nguyên lý hoạt động của rigid flange coupling dựa trên cơ chế truyền lực trực tiếp thông qua ma sát và lực ép giữa hai bề mặt mặt bích. Hai nửa mặt bích được gia công chính xác tuyệt đối để đảm bảo độ đồng tâm khi lắp ráp. Một nửa mặt bích có thể có một gờ nổi (spigot/male) và nửa kia có một rãnh tương ứng (recess/female) để hỗ trợ căn chỉnh đồng tâm ban đầu.

Khi các bu-lông liên kết được siết chặt với mô-men xoắn quy định, chúng tạo ra một lực ép dọc trục cực lớn, ép chặt hai bề mặt mặt bích vào nhau. Lực ma sát giữa hai bề mặt này, kết hợp với sức bền củaThen (nếu có), sẽ chịu trách nhiệm truyền mô-men xoắn (torque) từ trục dẫn động sang trục bị dẫn một cách trực tiếp. Do không có bất kỳ thành phần đàn hồi nào bên trong, khớp nối không hấp thụ được rung động hay va trạm trong quá trình vận hành. Bản chất của rigid flange coupling là độ cứng cao, từ đó đảm bảo hiệu suất truyền lực tối đa mà không bị hao hụt công suất.

Cấu tạo rigid flange coupling

Mặc dù có thiết kế đơn giản, mỗi bộ phận của một bộ rigid flange coupling hoàn chỉnh đều đóng vai trò kỹ thuật quan trọng để đảm bảo sự cứng vững và khả năng truyền tải. Dưới đây là phân tích cấu tạo chi tiết:

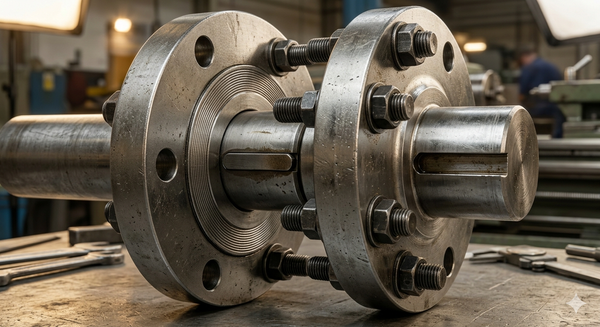

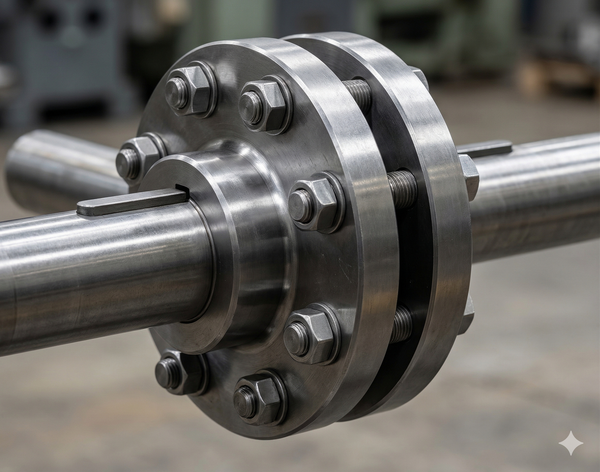

• 2 nửa mặt bích (Flanges): Đây là hai thành phần chính của khớp nối, thường được chế tạo bằng gang xám (cast iron) hoặc thép carbon đúc (cast steel) có độ bền cao. Chúng được gia công chính xác để đảm bảo độ phẳng của bề mặt tiếp xúc và độ đồng tâm của lỗ trục. Một nửa thường có spigot và nửa kia có recess để căn chỉnh.

• Bu-lông liên kết (Bolts/Studs): Hệ thống bu-lông, đai ốc và vòng đệm tiêu chuẩn (ví dụ bu-lông lục giác 8.8 hoặc 10.9) được sử dụng để ép chặt hai nửa mặt bích. Số lượng và kích thước bu-lông được tính toán dựa trên mô-men xoắn cần truyền.

• Key (Then) và Keyway (Rãnh then): then (thường là then bằng hoặc then bán nguyệt) được lắp vào rãnh then trên trục và rãnh then trên moay-ơ mặt bích. then chịu trách nhiệm chính trong việc truyền mô-men xoắn từ trục sang mặt bích, ngăn ngừa sự trượt xoay.

• Trục (Shafts): Đây là hai trục quay cần được nối lại với nhau. Đầu trục phải được gia công đúng kích thước lỗ moay-ơ và có rãnh then tương ứng.

Phân loại rigid flange coupling

Dựa trên thiết kế và ứng dụng cụ thể, rigid flange coupling được phân loại thành các dạng phổ biến sau:

Thông số kỹ thuật cần biết

Khi lựa chọn rigid flange coupling cho một ứng dụng cụ thể, việc nắm vững các thông số kỹ thuật là bắt buộc để đảm bảo khớp nối có thể chịu đựng được tải trọng vận hành. Các thông số quan trọng bao gồm:

• Đường kính trục (Shaft Diameter): Đây là thông số cơ bản nhất, xác định kích thước lỗ moay-ơ (bore size) của khớp nối. Khớp nối phải khớp hoàn toàn với đường kính trục của cả trục dẫn và trục bị dẫn.

• Mô-men xoắn truyền (Torque Rating): Khớp nối phải có khả năng truyền mô-men xoắn tối đa của động cơ mà không bị biến dạng hoặc gãy bu-lông. Lựa chọn khớp nối có torque rating lớn hơn tải thực tế khoảng 1.5 - 2 lần để có hệ số an toàn.

• Tốc độ quay (Speed - RPM): Khớp nối phải có khả năng cân bằng động tốt để vận hành ổn định ở tốc độ quay thiết kế mà không gây rung động tăng thêm.

• Vật liệu chế tạo:

  • Thép (Steel): Phổ biến nhất, có độ bền kéo và độ dai cao, thích hợp cho tải trọng nặng và môi trường công nghiệp khắc nghiệt.

  • Gang (Cast Iron): Rẻ hơn thép, dễ gia công, có khả năng giảm chấn nhẹ, thích hợp cho tải trọng trung bình và tốc độ thấp.

• Kích thước Then: then phải phù hợp với tải trọng mô-men xoắn và tiêu chuẩn của trục máy.

So sánh rigid vs flexible coupling

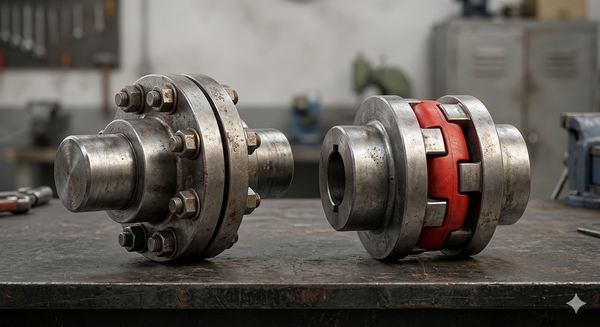

Để hiểu rõ khi nào nên dùng rigid flange coupling, hãy so sánh nó với đối thủ cạnh tranh trực tiếp - khớp nối linh hoạt (flexible coupling).

Kết luận kỹ thuật: Việc sử dụng rigid flange coupling đòi hỏi độ chính xác căn chỉnh trục cực cao, nhưng mang lại hiệu suất truyền lực tối ưu. Khớp nối linh hoạt là giải pháp an toàn hơn khi khó đảm bảo độ thẳng hàng tuyệt đối.

Tại sao phải dùng rigid coupling?

Mặc dù có những hạn chế nghiêm ngặt về độ thẳng hàng, rigid flange coupling vẫn là giải pháp không thể thay thế trong một số trường hợp cụ thể:

• Yêu cầu độ thẳng hàng tuyệt đối: Khi hai trục máy phải hoạt động như một trục dài duy nhất không được phép sai lệch, ví dụ như trục chính của các máy công cụ chính xác (CNC).

• Cần truyền mô-men xoắn tối đa: Trong các ứng dụng công nghiệp nặng, nơi đòi hỏi truyền tải mô-men xoắn cực lớn mà không bị hao hụt công suất qua các thành phần đàn hồi, ví dụ như trong các nhà máy cán thép hoặc máy ép thủy lực lớn.

• Thiết kế đơn giản và cứng vững: Khớp nối cứng giúp duy trì độ cứng vững tổng thể của hệ thống, giảm thiểu hiện tượng xoắn trục dưới tải.

Ví dụ điển hình: Trục chính của máy CNC chính xác kết nối động cơ servo với vít me, trục chân vịt tàu thủy kết nối động cơ với chân vịt.

Rigid flange coupling dùng khi nào?

Rigid flange coupling được ứng dụng rộng rãi trong các hệ thống truyền động công nghiệp, nơi có thể đảm bảo hoặc yêu cầu độ thẳng hàng trục rất nghiêm ngặt:

• Hệ thống máy công nghiệp nặng: Trong các nhà máy thép, nhà máy xi măng, nơi truyền tải mô-men xoắn lớn cho các trục dài của băng tải, máy nghiền hoặc máy cán.

• Hệ thống bơm và turbine: Kết nối động cơ điện với bơm ly tâm công suất lớn hoặc turbine hơi nước với máy phát điện, nơi độ đồng tâm là yếu tố sống còn cho tuổi thọ vòng bi.

• Trục chân vịt tàu thủy: Ứng dụng đặc biệt của protected type hoặc liền khối, truyền công suất lớn từ động cơ chính ra chân vịt trong môi trường khắc nghiệt. [Chèn link đến bài viết về Khớp nối trục chân vịt].

• Máy công cụ chính xác: Kết nối các trục chính của máy phay, máy tiện CNC để đảm bảo độ cứng vững và độ chính xác gia công.

Sai lầm thường gặp

Để đảm bảo hiệu quả và an toàn, bạn cần tránh những sai lầm phổ biến khi sử dụng rigid flange coupling:

• Dùng khi trục bị lệch: Đây là sai lầm nguy hiểm nhất. Việc cố ý lắp khớp nối cứng trên hai trục không thẳng hàng (lệch tâm hoặc lệch góc) sẽ tạo ra ứng suất uốn cực lớn, gây rung động mạnh và nhanh chóng phá hủy vòng bi và khớp nối.

• Không kiểm tra alignment kỹ lưỡng: Căn chỉnh trục bằng mắt thường là không đủ. Bạn cần sử dụng các dụng cụ căn chỉnh chuyên dụng như đồng hồ so (dial indicator) hoặc máy căn chỉnh laser để đảm bảo độ chính xác.

• Siết bu-lông sai lực: Siết bu-lông quá lỏng làm giảm lực ép ma sát, dễ gây trượt xoay. Siết bu-lông quá chặt (quá torque quy định) có thể làm đứt bu-lông hoặc làm hỏng mặt bích. Cần sử dụng cờ lê lực (torque wrench).

Cách chọn rigid flange coupling đúng

Dưới đây là checklist từng bước để bạn lựa chọn được bộ rigid flange coupling phù hợp nhất:

1. Xác định đường kính trục (Shaft Diameters): Đo chính xác đường kính đầu trục quay của cả trục dẫn và trục bị dẫn. [Chèn link đến dụng cụ đo thước kẹp].

2. Tính toán mô-men xoắn truyền tối đa (Torque Rating): Sử dụng công thức T=(9550⋅P)/N​ (trong đó P là công suất bằng kW, N là tốc độ quay bằng RPM) để tính mô-men xoắn thực tế. Sau đó nhân với hệ số an toàn khoảng 1.5 - 2.0.

3. Kiểm tra độ thẳng hàng khả thi (Alignment): Bạn có thể đảm bảo độ đồng tâm tuyệt đối trong quá trình lắp đặt và vận hành không? Nếu không, hãy cân nhắc khớp nối linh hoạt.

4. Chọn vật liệu phù hợp: Chọn thép cho tải trọng nặng và gang cho tải trọng trung bình.

5. Xác định môi trường vận hành: Khớp nối có tiếp xúc với hóa chất ăn mòn hay nhiệt độ cao không? Lựa chọn protected type nếu cần an toàn.

6. Xác định Kích thước then: then phải tuân thủ tiêu chuẩn trục máy.

Lưu ý quan trọng khi lắp đặt

Quy trình lắp đặt chính xác là yếu tố quyết định đến tuổi thọ của rigid flange coupling:

• Căn chỉnh trục chính xác tuyệt đối: Sử dụng máy căn chỉnh laser hoặc đồng hồ so để đảm bảo lệch tâm và lệch góc nằm trong giới hạn cho phép (thường < 0.05mm). Đây là bước quan trọng nhất. [Chèn link đến dịch vụ Căn chỉnh trục máy].

• Làm sạch bề mặt: Vệ sinh sạch sẽ các bề mặt mặt bích và đầu trục, rãnh then khỏi dầu mỡ và bụi bẩn.

• Siết đều bu-lông: Siết các bu-lông liên kết theo thứ tự đối xứng (như hình sao) với mô-men xoắn tăng dần đến khi đạt torque quy định. Sử dụng cờ lê lực.

• Kiểm tra rung động ban đầu: Sau khi lắp đặt và chạy thử, hãy sử dụng máy đo rung động để kiểm tra mức rung động của khớp nối và vòng bi.

FAQ - Những câu hỏi thường gặp

1. Rigid flange coupling là gì?

Đây là loại khớp nối trục cơ khí dạng mặt bích, nối cứng vững hai trục lại với nhau mà hoàn toàn không có độ linh hoạt để bù lệch trục.

2. Khi nào tôi nên sử dụng rigid coupling thay vì flexible coupling?

Bạn nên dùng rigid flange coupling khi bạn có thể đảm bảo độ thẳng hàng tuyệt đối giữa hai trục và ứng dụng đòi hỏi hiệu suất truyền mô-men xoắn tối đa.

3. Rigid flange coupling có tốt hơn flexible coupling không?

Không có loại nào "tốt hơn" một cách tuyệt đối. Khớp nối cứng tốt hơn về hiệu suất truyền lực và độ cứng vững, nhưng khớp nối linh hoạt tốt hơn về an toàn khi có sai lệch và khả năng giảm chấn. Lựa chọn tùy thuộc vào ứng dụng.

4. Có thể dùng rigid coupling cho các hệ thống máy có rung động mạnh không?

Hoàn toàn không phù hợp. Khớp nối cứng không hấp thụ được rung động, nó sẽ truyền trực tiếp rung động sang các vòng bi, gây hư hỏng nhanh chóng.

5. Giá của rigid flange coupling là bao nhiêu?

Giá thành của khớp nối cứng phụ thuộc vào kích thước (đường kính trục), torque rating, vật liệu (thép hay gang) và loại (protected hay unprotected). Thông thường, khớp nối cứng rẻ hơn khớp nối linh hoạt cho cùng kích thước tải trọng. Hãy liên hệ với chúng tôi để có báo giá nhanh nhất.

Kết luận

Rigid flange coupling là một giải pháp truyền động cơ khí đáng tin cậy, mang lại hiệu suất truyền mô-men xoắn tối đa và độ cứng vững cho hệ thống. Tuy nhiên, việc sử dụng nó đòi hỏi sự tuân thủ nghiêm ngặt các yêu cầu về độ thẳng hàng trục và quy trình lắp đặt chính xác. Lựa chọn sai loại khớp nối trên các trục bị lệch sẽ dẫn đến hậu quả nghiêm trọng về độ bền của thiết bị. Hy vọng bài viết này đã cung cấp đầy đủ kiến thức chuyên sâu giúp bạn đưa ra quyết định đúng đắn cho hệ thống máy móc của mình.
