Ring Type Joint Flange: Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Áp Suất Cao

Why High-Pressure Systems Require Ring Type Joint Flanges

Trong các ngành công nghiệp nặng như khai thác dầu khí, lọc hóa dầu hay các nhà máy điện công suất lớn, một sự cố rò rỉ tại điểm kết nối đường ống không chỉ gây thiệt hại về kinh tế mà còn tiềm ẩn thảm họa về an toàn. Môi trường làm việc ở đây thường xuyên phải đối mặt với áp suất hàng nghìn PSI và nhiệt độ khắc nghiệt.

Các loại mặt bích thông thường (như Flat Face hay Raised Face) sử dụng vòng đệm mềm (soft gasket) đôi khi không thể trụ vững trước những điều kiện vận hành cực đoan này. Khi áp suất vượt quá giới hạn chịu đựng của vật liệu đệm, sự cố rò rỉ (blowout) là điều chắc chắn xảy ra.

Đây chính là lý do ring type joint flange (mặt bích RTJ) được nghiên cứu và phát triển. Với cơ chế làm kín hoàn toàn khác biệt dựa trên biến dạng kim loại, nó được thiết kế chuyên biệt để giải quyết triệt để bài toán rò rỉ trong các hệ thống áp lực cao. Bài viết này sẽ phân tích chuyên sâu cấu tạo, nguyên lý và cách lựa chọn mặt bích RTJ chuẩn kỹ thuật.

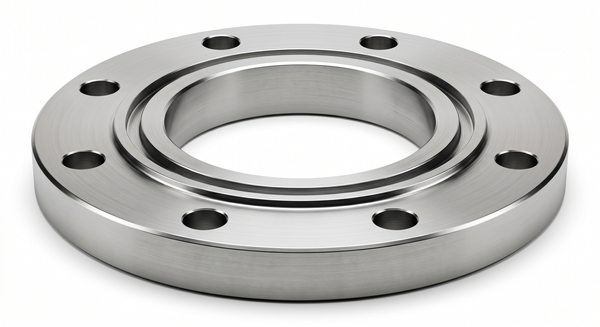

What Is a Ring Type Joint Flange?

Định nghĩa về Ring Type Joint Flange

Ring Type Joint Flange (thường được gọi tắt là RTJ Flange) là một loại mặt bích công nghiệp có thiết kế đặc biệt với một rãnh hình chữ V hoặc chữ U (RTJ groove) được gia công chính xác trên bề mặt tiếp xúc. Rãnh này có nhiệm vụ chứa và cố định một vòng đệm kim loại nguyên khối (RTJ Gasket), tạo ra khả năng làm kín vượt trội so với các loại mặt bích thông thường.

Những đặc điểm nổi bật

Khác biệt hoàn toàn với các dòng mặt bích tiêu chuẩn, RTJ mang trong mình những đặc tính kỹ thuật khắt khe:

• Sử dụng RTJ gasket kim loại: Thay vì dùng gasket mềm bằng cao su hay PTFE, RTJ sử dụng vòng đệm bằng kim loại mềm hơn vật liệu thân bích để tạo độ kín.

• Thiết kế cho môi trường áp suất cao: Thường bắt đầu từ Class 600 và phổ biến nhất ở Class 900, 1500, 2500 hoặc cao hơn (lên đến 20,000 psi theo chuẩn API).

• Độ kín khít tuyệt đối: Ngăn chặn hoàn toàn sự rò rỉ của các loại khí có tính thẩm thấu cao hoặc chất lỏng nguy hiểm.

Vai trò trong hệ thống

Mặt bích RTJ đóng vai trò như chốt chặn an toàn cuối cùng trong các cụm thiết bị quan trọng:

• Kết nối đường ống áp suất cao: Nối các đoạn ống dẫn dầu, khí gas dưới đáy biển hoặc trên giàn khoan.

• Kết nối van công nghiệp: Gắn kết các van chịu áp lực lớn (van cổng, van bi thép đúc) vào đường ống chính.

• Kết nối thiết bị áp lực: Kết nối với bồn chứa hóa chất, lò phản ứng hoặc thiết bị trao đổi nhiệt.



How Does an RTJ Flange Work?

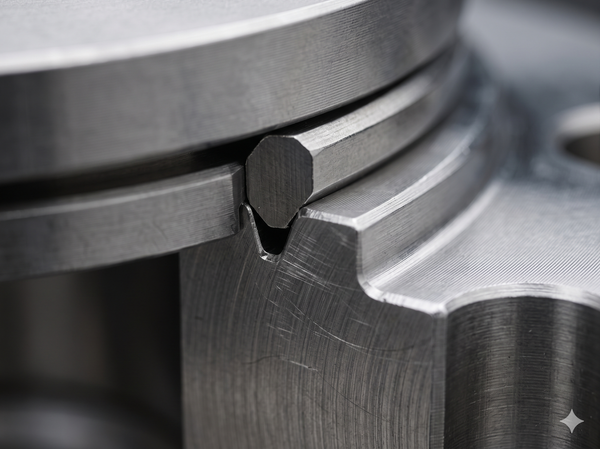

Nguyên lý làm kín cơ học

Nguyên lý hoạt động của ring type joint flange xoay quanh cơ chế metal-to-metal seal (làm kín kim loại với kim loại). Quá trình này diễn ra như sau:

1. Một vòng đệm kim loại (RTJ Gasket) được đặt vào rãnh của hai mặt bích RTJ đối xứng.

2. Khi kỹ thuật viên tiến hành siết hệ thống bulong, lực siết mạnh sẽ kéo hai mặt bích lại gần nhau.

3. Lực ép này tác động lên vòng đệm kim loại (vốn được chế tạo từ kim loại mềm hơn thân bích một chút), khiến nó bị biến dạng dẻo có kiểm soát.

4. Gasket kim loại này sẽ điền đầy hoàn toàn vào các vi mạch trên bề mặt rãnh, tạo ra một lớp niêm phong không thể phá vỡ.

Giải thích bản chất kỹ thuật

Tại sao RTJ flange lại có khả năng làm kín tốt hơn hẳn so với RF flange (Raised Face)?

Thứ nhất, lực ép bulong trên bích RTJ chỉ tập trung vào một diện tích tiếp xúc rất nhỏ (đường viền của vòng đệm), tạo ra áp lực tập trung cực lớn, ép kim loại chảy vào các khe hở vi mô.

Thứ hai, vòng đệm kim loại không bị lão hóa, chảy xệ hay cháy dưới nhiệt độ cao như các loại đệm cao su, graphite hay PTFE. Nó giúp hệ thống chống lại được chu kỳ thay đổi nhiệt độ đột ngột và áp suất sốc (pressure surges) diễn ra liên tục trong ống.

Main Components of a Ring Type Joint Flange Assembly

Một mối nối bích RTJ hoàn chỉnh và an toàn yêu cầu sự kết hợp chính xác của 4 thành phần kỹ thuật sau:

1. RTJ Flange Body (Thân mặt bích)

Thân bích phải được rèn hoặc đúc từ kim loại đặc. Điểm cốt lõi là rãnh RTJ phải được gia công CNC chính xác về góc độ, độ sâu và độ nhẵn bề mặt (thường yêu cầu độ nhám bề mặt rất nhỏ) tuân thủ nghiêm ngặt theo tiêu chuẩn ASME B16.5 (cho ống nhỏ) hoặc ASME B16.47 (cho ống lớn).

2. RTJ Gasket (Vòng đệm kim loại)

Đây là "trái tim" của mối nối. Có hai thiết kế rãnh đệm phổ biến nhất tương thích với rãnh bích:

• Oval Ring Gasket: Vòng đệm tiết diện hình bầu dục, tiếp xúc điểm với rãnh chữ V.

• Octagonal Ring Gasket: Vòng đệm tiết diện hình bát giác, có diện tích tiếp xúc bề mặt lớn hơn.

3. Bolts and Nuts (Bulong và đai ốc)

Vì mặt bích RTJ hoạt động ở áp suất từ Class 600 trở lên, bulong đi kèm bắt buộc phải là loại thép hợp kim cường độ cao (ví dụ ASTM A193 B7) để cung cấp đủ lực nén làm biến dạng gasket kim loại mà không bị đứt gãy.

4. Pipe Connection (Phương pháp kết nối ống)

Thân bích RTJ có thể được thiết kế dưới nhiều hình dạng kết nối khác nhau tùy thuộc vào vị trí thi công, bao gồm Weld Neck RTJ (hàn cổ), Blind RTJ (bích mù), hoặc Threaded RTJ (ren).

Types of Ring Type Joint Flanges

Mặc dù có chung thiết kế bề mặt rãnh RTJ, nhưng phần kết nối với đường ống (Flange Type) lại rất đa dạng. Dưới đây là các loại phổ biến nhất:

Weld Neck RTJ Flange (Bích hàn cổ RTJ)

• Đặc điểm: Có phần cổ hình nón thon dài để hàn đối đầu trực tiếp vào đường ống. Cấu trúc này giúp phân tán ứng suất từ bích sang ống một cách mượt mà, chịu được rung động và biến dạng nhiệt xuất sắc.

• Ứng dụng: Là loại phổ biến nhất trong ngành dầu khí. Thường thấy ở các offshore platform (giàn khoan ngoài khơi), nhà máy lọc dầu (Refinery) và nhà máy hóa dầu.

Blind RTJ Flange (Bích mù RTJ)

• Chức năng: Không có lỗ ở tâm, rãnh RTJ được gia công trực tiếp trên một đĩa thép đặc. Dùng để đóng kín vĩnh viễn hoặc tạm thời đầu cuối của đường ống áp suất cao.

• Ứng dụng: Không thể thiếu khi cô lập hệ thống để bảo trì hoặc dùng trong quá trình kiểm tra áp suất thử (hydrotest).

Threaded RTJ Flange (Bích ren RTJ)

• Đặc điểm: Không cần dùng máy hàn, ống được gia công ren và vặn trực tiếp vào bích.

• Ứng dụng: Dùng cho các môi trường đặc biệt không cho phép phát sinh tia lửa hàn, hoặc các đường ống phụ trợ áp suất cao nhưng đường kính nhỏ.

Integral RTJ Flange (Bích đúc liền)

• Đặc điểm: Mặt bích được đúc hoặc rèn nguyên khối liền với thân van hoặc thiết bị (không cần mối nối hàn).

• Ứng dụng: Mang lại độ bền tối đa, thường áp dụng cho các dòng van API 6A trên cụm đầu giếng (wellhead).

RTJ Flange vs RF Flange: What's the Difference?

Nhiều kỹ sư thường đặt câu hỏi khi nào nên nâng cấp từ Raised Face (RF) lên RTJ. Bảng phân tích kỹ thuật dưới đây sẽ làm rõ sự khác biệt:

Tại sao ngành dầu khí ưu tiên sử dụng RTJ flange?

Trong khai thác dầu khí, áp lực lòng giếng và sự thay đổi nhiệt độ có thể phá hủy ngay lập tức các loại gioăng mềm của RF flange. RTJ mang lại sự an tâm tuyệt đối nhờ khả năng chịu "sốc" áp suất mà không lo rò rỉ. Tuy nhiên, do chi phí gia công cao, RF flange vẫn là lựa chọn phổ biến, tối ưu chi phí cho các ngành công nghiệp thông thường có áp lực dưới Class 600.

RTJ Gasket Types Explained

Chọn bích RTJ mà chọn sai loại vòng đệm thì hệ thống vẫn sẽ thất bại. Dưới đây là các loại RTJ gasket tiêu chuẩn:

Oval Ring Gasket

Đây là thiết kế truyền thống nhất với mặt cắt hình bầu dục. Nó tiếp xúc với rãnh chữ V của bích tại hai điểm. Ưu điểm là dễ lắp đặt và dung sai căn chỉnh cao hơn một chút so với loại bát giác. Có thể dùng cho cả bích rãnh đáy phẳng và rãnh đáy tròn.

Octagonal Ring Gasket

Có mặt cắt hình bát giác. Thiết kế này tạo ra diện tích tiếp xúc bề mặt lớn hơn so với loại Oval, do đó áp lực được phân bố đều hơn, mang lại khả năng làm kín vượt trội. Đây là loại khuyên dùng cho các hệ thống rãnh đáy phẳng hiện đại.

RX Ring Gasket

Được thiết kế mở rộng dựa trên nguyên lý của Octagonal ring, nhưng có cơ chế tự làm kín (pressure-energized). Khi áp suất bên trong đường ống tăng lên, nó sẽ đẩy gasket ép chặt hơn vào thành rãnh bích. Thường dùng cho các bích tiêu chuẩn API chịu áp lực sốc rất cao.

BX Ring Gasket

Dành riêng cho các bích API Type BX. Loại này được thiết kế cho áp suất cực đoan lên tới 20,000 PSI. Thiết kế của nó cho phép hai bề mặt bích chạm sát hoàn toàn vào nhau (face-to-face contact) sau khi siết, ngăn chặn việc bích bị bẻ cong dưới áp lực lớn.

Technical Specifications of RTJ Flanges

Để bóc tách vật tư hoặc thay thế, bạn cần nắm vững 3 nhóm thông số kỹ thuật cốt lõi sau:

Tiêu chuẩn sản xuất và kích thước

• ASME B16.5: Tiêu chuẩn áp dụng cho mặt bích từ kích thước 1/2 inch đến 24 inch.

• ASME B16.47: Áp dụng cho các mặt bích đường kính lớn từ 26 inch đến 60 inch.

• API 6A / API 17D: Tiêu chuẩn đặc thù khắt khe của Viện Dầu khí Mỹ dành cho thiết bị miệng giếng và thiết bị ngầm dưới biển.

Pressure Classes (Cấp áp suất)

Mặt bích RTJ hiếm khi sản xuất ở cấp áp lực thấp. Chúng thường bắt đầu và phổ biến ở các chuẩn:

• Class 600

• Class 900

• Class 1500

• Class 2500 (Phân khúc cực kỳ khắc nghiệt).

Vật liệu chế tạo

Vật liệu thân bích phải tương thích với đường ống, trong khi vật liệu Gasket thường được chọn mềm hơn vật liệu bích từ 15-20 HB (độ cứng Brinell) để tránh làm hỏng rãnh bích.

• Carbon Steel (Thép carbon): A105, A350 LF2 (nhiệt độ thấp).

• Stainless Steel (Inox): SS304, SS316 dùng cho môi trường ăn mòn.

• Duplex / Super Duplex: Chống ăn mòn muối biển cực tốt.

• Alloy Steel (Thép hợp kim): F11, F22 dùng cho hệ thống hơi quá nhiệt.

Why RTJ Flanges Are Preferred in Critical Applications

Sự ưu ái của các chuyên gia đường ống dành cho ring type joint flange không đến từ sự ngẫu nhiên, mà từ sự phân tích các chỉ số an toàn thực tế:

• Chịu áp suất cực cao: Cơ chế metal-to-metal seal là giới hạn chịu đựng vật lý cao nhất trong công nghệ làm kín hiện nay.

• Chịu nhiệt độ cực đoan: Không chứa cao su hay polymer, bích RTJ có thể chịu được sức nóng ngàn độ của lò phản ứng hóa dầu mà không mất đi độ kín.

• Chống rò rỉ tuyệt đối: Rãnh chữ V và gioăng kim loại khóa chặt lấy nhau, triệt tiêu mọi khe hở có thể khiến các phân tử khí rò rỉ ra ngoài.

• Độ bền lâu dài: Không bị lão hóa vật liệu đệm, tuổi thọ của mối nối bích RTJ thường ngang bằng với tuổi thọ của cả hệ thống đường ống.

• Đáp ứng tiêu chuẩn dầu khí: Gần như là sự lựa chọn bắt buộc để vượt qua các bài kiểm định khắt khe của ASME và API.

Where Are Ring Type Joint Flanges Used?

Mặt bích RTJ là tiêu chuẩn vàng trong các lĩnh vực sau:

Oil & Gas Industry (Công nghiệp Dầu Khí)

• Sử dụng dày đặc trên các Offshore platforms (giàn khoan biển).

• Hệ thống Pipelines vận chuyển dầu thô áp lực lớn.

• Cụm Wellhead systems (đầu giếng) nơi áp lực từ lòng đất phun trào trực tiếp.

Petrochemical Plants (Nhà máy Hóa dầu)

• Hệ thống Reactor systems (Lò phản ứng) đòi hỏi an toàn tuyệt đối với các hóa chất dễ cháy.

• Các Refinery units (cụm chưng cất lọc dầu) hoạt động ở nhiệt độ cực cao.

Power Plants (Nhà máy Điện)

• Đường ống dẫn hơi nước áp suất cao (High-pressure steam systems) từ lò hơi đến tua-bin phát điện.

LNG Facilities (Cơ sở Khí thiên nhiên hóa lỏng)

• Đường ống quy trình làm lạnh sâu (Cryogenic process lines) nơi vật liệu mềm sẽ bị giòn và nứt vỡ, chỉ có kim loại mới đảm bảo độ kín.

Chemical Processing (Xử lý Hóa chất)

• Sử dụng để bơm và luân chuyển các dòng lưu chất có nguy cơ cháy nổ, ăn mòn hoặc độc hại cực kỳ cao (High-risk fluids).

Common Mistakes When Using RTJ Flanges

Dù được thiết kế hoàn hảo, hệ thống bích RTJ vẫn có thể thất bại do quá trình lắp đặt và bảo trì sai cách. Dưới đây là 5 sai lầm tai hại:

• Sai lầm 1: Sử dụng sai loại gasket. Đưa vòng đệm RX vào rãnh bích không tương thích hoặc chọn vật liệu gasket cứng hơn vật liệu thân bích, dẫn đến phá hủy rãnh RTJ.

• Sai lầm 2: Tái sử dụng gasket RTJ. Đây là điều cấm kỵ. Gasket kim loại đã bị biến dạng dẻo sau lần siết đầu tiên. Nếu dùng lại, nó không thể tạo ra hình dạng khớp với các gờ rãnh, chắc chắn sẽ rò rỉ.

• Sai lầm 3: Siết bulong không đúng mô-men. Siết lực không đều (không theo nguyên tắc bắt chéo) hoặc lực quá yếu sẽ không thể ép chảy gasket kim loại.

• Sai lầm 4: Chọn sai pressure class. Dùng bích Class 600 cho đường ống bơm áp lực 200 bar gây nứt vỡ hệ thống.

• Sai lầm 5: Không kiểm tra bề mặt rãnh RTJ. Chỉ một vết xước chân tóc do cọ xát cơ học hoặc rỉ sét trong rãnh bích cũng đủ làm mất tác dụng làm kín của gasket kim loại.



RTJ Flange Selection Checklist

Để đảm bảo mua đúng vật tư và thi công an toàn, hãy áp dụng quy trình 7 bước sau đây:

1. Bước 1: Xác định áp suất thiết kế. Tính toán áp suất Max của hệ thống để làm cơ sở chọn Class.

2. Bước 2: Xác định nhiệt độ vận hành. Mức nhiệt độ cao nhất và thấp nhất sẽ quyết định vật liệu thân bích và gasket.

3. Bước 3: Lựa chọn Pressure Class. Chốt chuẩn mặt bích là Class 600, 900, 1500 hay 2500 theo ASME B16.5.

4. Bước 4: Chọn vật liệu Flange. [Chèn link: Hướng dẫn chọn vật liệu mặt bích] Lựa chọn Carbon Steel, SS316 hay Alloy Steel phù hợp với môi chất.

5. Bước 5: Chọn loại Gasket RTJ. Chọn Oval hay Octagonal ring, và đảm bảo độ cứng của gasket thấp hơn thân bích (thường ghi rõ trên thân gasket).

6. Bước 6: Kiểm tra tiêu chuẩn. Xác nhận bản vẽ thiết kế yêu cầu ASME B16.5, B16.47 hay API 6A.

7. Bước 7: Xác nhận yêu cầu bảo trì. Nhắc nhở kỹ thuật viên chuẩn bị sẵn gasket RTJ dự phòng vì chúng chỉ dùng được một lần.

Frequently Asked Questions About Ring Type Joint Flanges

What is the purpose of an RTJ flange?

Mục đích chính của mặt bích RTJ là tạo ra một kết nối có độ kín tuyệt đối (metal-to-metal) để ngăn chặn rò rỉ trong các hệ thống đường ống vận hành ở áp suất và nhiệt độ cực cao.

What is the difference between RTJ and RF flanges?

Sự khác biệt cốt lõi nằm ở cơ chế làm kín. Bích RTJ sử dụng rãnh gia công lõm và vòng đệm kim loại nguyên khối, trong khi RF flange sử dụng bề mặt phẳng lồi và các loại gioăng đệm mềm (hoặc bán kim loại). RTJ chịu được áp suất khắc nghiệt hơn RF rất nhiều.

Can RTJ gaskets be reused?

Tuyệt đối không. Cơ chế làm kín của bích RTJ dựa trên việc ép vòng đệm kim loại biến dạng dẻo để điền đầy rãnh. Do sự biến dạng này là vĩnh viễn, việc tái sử dụng gasket RTJ thường được các chuyên gia khuyến cáo là hành động mất an toàn và chắc chắn gây rò rỉ.

What pressure classes are available for RTJ flanges?

Mặt bích RTJ được thiết kế cho các ứng dụng áp lực lớn, do đó chúng thường có sẵn ở các cấp áp suất chuẩn ASME như Class 600, Class 900, Class 1500 và Class 2500. Đối với chuẩn API, chúng có thể chịu được từ 5,000 đến 20,000 PSI.

Where are RTJ flanges commonly used?

Chúng là tiêu chuẩn bắt buộc trong các ngành công nghiệp rủi ro cao như: khai thác dầu khí (giàn khoan, đầu giếng), nhà máy lọc hóa dầu, cơ sở sản xuất khí LNG và các hệ thống hơi nóng áp suất cao tại nhà máy điện.

Why Ring Type Joint Flanges Remain the Industry Standard for High-Pressure Service

Tóm lại, ring type joint flange không phải là phụ kiện đường ống dành cho các ứng dụng thông thường. Nó là giải pháp làm kín hạng nặng, được sinh ra để đối mặt với những môi trường vận hành khắc nghiệt nhất mà kỹ thuật hiện đại tạo ra.

Nhờ cơ chế làm kín kim loại với kim loại, khả năng chịu áp suất và nhiệt độ vượt trội, bích RTJ giúp giảm thiểu triệt để nguy cơ rò rỉ, bảo vệ an toàn cho hàng triệu giờ vận hành của các nhà máy. Nắm vững cách lựa chọn cấp áp lực (pressure class), kết hợp vật liệu và tuân thủ nguyên tắc tháo lắp gasket RTJ chính là chìa khóa để kỹ sư duy trì tính toàn vẹn của toàn bộ hệ thống đường ống.
