SAE Counter Flange: Giải Pháp Kết Nối Thủy Lực Áp Suất Cao Chuyên Nghiệp

Trong quá trình lắp đặt và vận hành hệ thống thủy lực, một trong những tình huống gây đau đầu nhất cho các kỹ sư chính là tình trạng rò rỉ dầu tại các điểm nối bích. Thực tế cho thấy, việc flange không khớp hay sai lệch về bolt pattern (mẫu bu lông) thường dẫn đến những hậu quả nghiêm trọng: từ việc thất thoát lưu chất cho đến nguy cơ phá hủy thiết bị do áp suất cực cao không được kiểm soát.

Vấn đề cốt lõi thường nằm ở việc lựa chọn sai SAE counter flange. Chỉ cần một sai sót nhỏ trong việc xác định tiêu chuẩn bích đối ứng, toàn bộ hệ thống sẽ không thể đạt độ kín khít cần thiết. SAE counter flange tuy là một chi tiết nhỏ nhưng lại đóng vai trò "xương sống" trong kết nối cơ khí. Việc hiểu đúng tiêu chuẩn và cách chọn lựa không chỉ đảm bảo an toàn vận hành mà còn giúp tối ưu chi phí bảo trì dài hạn.

SAE counter flange là gì?

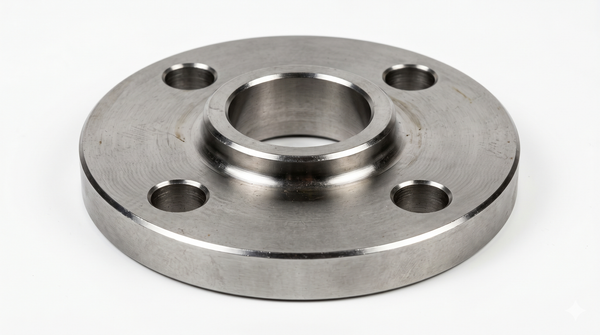

SAE counter flange (hay còn gọi là bích đối ứng SAE) là thành phần kết nối quan trọng trong hệ thống thủy lực, được thiết kế để lắp khớp hoàn hảo với đầu bích (SAE flange head). Đây là loại bích tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật của Hiệp hội Kỹ sư Ô tô (Society of Automotive Engineers - SAE).

Nguyên lý và bản chất kết nối

Bản chất của một kết nối SAE là sự kết hợp đồng bộ giữa bích đối ứng, đầu bích, vòng đệm (gasket/O-ring) và hệ thống bu lông cường độ cao. Khi bu lông được siết chặt, mặt bích đối ứng sẽ ép chặt vòng đệm vào rãnh, tạo ra một rào cản ngăn lưu chất rò rỉ dưới áp suất cực lớn.

Các tiêu chuẩn chính chi phối dòng sản phẩm này bao gồm:

• SAE J518: Tiêu chuẩn truyền thống của Hoa Kỳ quy định về kích thước và áp suất.

• ISO 6162: Tiêu chuẩn quốc tế giúp đồng bộ hóa các kết nối bích thủy lực trên toàn cầu.



Phân tích chuyên sâu về SAE Counter Flange

Để lựa chọn đúng loại bích cho hệ thống, người dùng cần nắm rõ các phân loại và thông số kỹ thuật chi tiết sau đây.

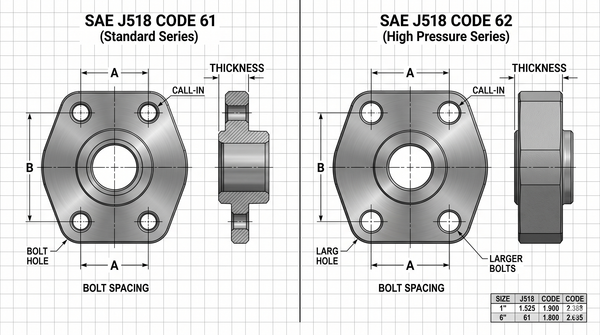

Phân loại theo định mức áp suất (Pressure Rating)

Đây là yếu tố quan trọng nhất để phân biệt các dòng bích SAE:

1. Code 61 (Standard Duty): Thường chịu mức áp suất khoảng 3000 PSI. Đây là dòng bích tiêu chuẩn cho các ứng dụng thủy lực thông thường.

2. Code 62 (Heavy Duty): Có khả năng chịu tải lên tới 6000 PSI. Dòng này có thiết kế dày hơn, khoảng cách bu lông rộng hơn để chịu được áp suất cực cao.

Phân loại theo cấu tạo và vật liệu

• Split Flange (Bích rời 2 mảnh): Cho phép lắp đặt linh hoạt ở những vị trí không gian hẹp hoặc khi ống đã được cố định.

• One-piece Flange (Bích đơn): Cung cấp độ cứng cáp và tính ổn định cao hơn cho các kết nối cố định.

• Vật liệu: Phổ biến nhất là thép carbon (được xử lý bề mặt) để tối ưu chi phí, hoặc inox (304, 316) cho các môi trường ăn mòn, và thép hợp kim cho các yêu cầu chịu tải đặc biệt.

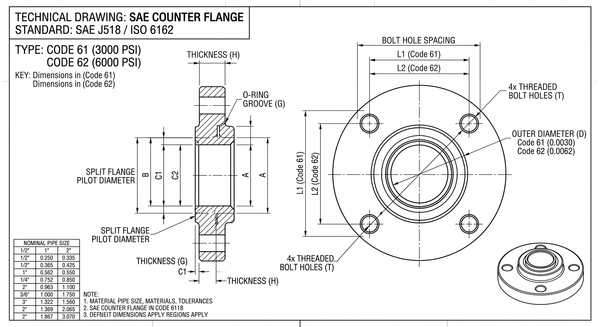

Các thông số kỹ thuật "sống còn"

Khi kiểm tra một SAE counter flange, bạn tuyệt đối không được bỏ qua:

• Kích thước SAE: Tính theo inch (ví dụ: 1/2", 3/4", 1", 2"...).

• Bolt pattern: Khoảng cách giữa các tâm lỗ bu lông. Lưu ý rằng SAE Code 61 ≠ Code 62 dù có cùng kích thước danh định; Code 62 luôn có mẫu lỗ lớn hơn.

• Surface finish: Độ nhẵn của bề mặt tiếp xúc ảnh hưởng trực tiếp đến khả năng làm kín của O-ring.

So sánh SAE counter flange với các tiêu chuẩn khác

Việc nhầm lẫn giữa bích thủy lực SAE với bích đường ống thông thường (DIN/ANSI) có thể gây tai nạn nghiêm trọng:

Ứng dụng thực tế và sai lầm phổ biến

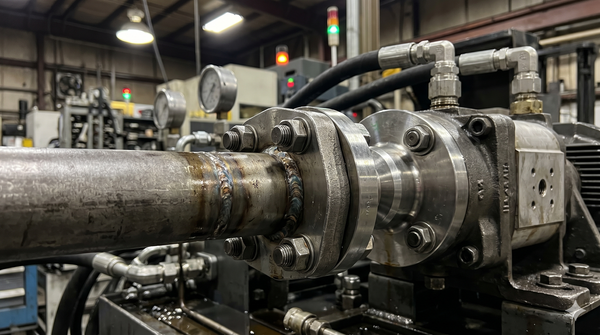

SAE counter flange là thành phần không thể thiếu trong:

• Thủy lực công nghiệp: Các bộ nguồn thủy lực, máy ép, máy chấn.

• Máy công trình: Hệ thống truyền động của máy xúc, máy đào, cần cẩu.

• Thiết bị nặng: Ngành đóng tàu, khai thác mỏ và dầu khí.

Hậu quả của những sai lầm thường gặp

Nhiều kỹ sư thường mắc lỗi khi lắp lẫn giữa Code 61 và Code 62 hoặc sử dụng bu lông không đúng cấp độ bền. Hậu quả là:

• Rò rỉ dầu: Gây ô nhiễm môi trường và làm sụt giảm hiệu suất hệ thống.

• Hỏng thiết bị: Áp suất không ổn định có thể làm hỏng bơm và valve.

• Nguy hiểm vận hành: Hiện tượng "bắn" mặt bích do áp suất cực cao có thể gây thương vong cho người vận hành.



Checklist và Hướng dẫn lắp đặt đúng kỹ thuật

Để đảm bảo hệ thống luôn kín và an toàn, hãy tuân thủ bộ quy tắc sau:

Checklist chọn SAE counter flange

• [ ] Xác định rõ hệ thống dùng Code 61 hay Code 62.

• [ ] Kiểm tra kích thước đường ống khớp với bích (inch).

• [ ] Xác định vật liệu (Thép carbon hay Inox) dựa trên môi trường làm việc.

• [ ] Đảm bảo áp suất làm việc của bích cao hơn áp suất tối đa của hệ thống.

• [ ] Kiểm tra chứng chỉ xuất xứ và tiêu chuẩn sản xuất.

Quy trình lắp đặt tiêu chuẩn

1. Vệ sinh: Làm sạch bề mặt bích và rãnh O-ring, đảm bảo không có vết trầy xước.

2. Vòng đệm: Dùng O-ring phù hợp (thường là NBR hoặc Viton) và bôi một lớp dầu mỏng.

3. Siết bu lông: Siết theo hình ngôi sao (đối xứng) để lực ép dàn đều. Sử dụng cờ lê lực để đảm bảo bu lông đạt đúng moment xoắn quy định.



FAQ - Những câu hỏi thường gặp

1. SAE counter flange là gì?

Đó là phần bích đối ứng được thiết kế để kết nối với các đầu bích theo tiêu chuẩn SAE trong hệ thống thủy lực áp suất cao.

2. Làm thế nào để phân biệt Code 61 và Code 62 nhanh nhất?

Thông thường, Code 62 có thân bích dày hơn đáng kể và khoảng cách giữa các lỗ bu lông xa hơn so với Code 61 có cùng kích thước lỗ thoát.

3. Tôi có thể dùng bích DIN thay cho bích SAE không?

Tuyệt đối không. Hai tiêu chuẩn này khác nhau hoàn toàn về kích thước, mẫu bu lông và cơ chế làm kín.

4. Tại sao bích SAE thường dùng Split Flange (2 mảnh)?

Thiết kế này giúp việc bảo trì và thay thế cực kỳ dễ dàng mà không cần phải tháo rời toàn bộ đường ống phức tạp.

5. Vật liệu nào tốt nhất cho SAE flange?

Nếu không có yêu cầu đặc biệt về hóa chất, thép carbon mạ kẽm là lựa chọn tối ưu về chi phí và độ bền cơ học.

Kết luận: Đầu tư đúng cho sự an toàn bền vững

SAE counter flange đóng vai trò quyết định đến tính ổn định của mọi hệ thống thủy lực áp suất cao. Việc hiểu rõ sự khác biệt giữa các Code áp suất, lựa chọn đúng vật liệu và tuân thủ quy trình lắp đặt không chỉ là vấn đề kỹ thuật mà còn là cam kết về an toàn trong vận hành.

Chọn đúng bích đối ứng SAE là bước đầu tiên để tăng tuổi thọ thiết bị và giảm thiểu những rủi ro dừng máy không đáng có.
