Kiến Thức Toàn Diện Về Screw Flange: Định Nghĩa, Đặc Điểm Và Ứng Dụng Công Nghiệp

Vì Sao Screw Flange Được Sử Dụng Trong Nhiều Hệ Thống Đường Ống?

Trong các hệ thống đường ống dẫn khí, dầu hoặc hóa chất có mức áp suất từ thấp đến trung bình, quá trình thi công luôn đòi hỏi tính an toàn và tiến độ khắt khe. Thực tế hiện trường cho thấy, việc hàn mặt bích đôi khi không hề khả thi do yêu cầu an toàn phòng chống cháy nổ hoặc do không gian thi công quá chật hẹp.

Trong những tình huống đặc thù đó, screw flange (hay còn gọi là mặt bích ren) trở thành giải pháp kết nối hoàn hảo. Thiết bị này cho phép lắp ráp nhanh chóng, tối ưu hóa quá trình thi công mà vẫn đảm bảo được độ kín khít và an toàn tuyệt đối cho dòng lưu chất.

Vậy chính xác screw flange là gì và cơ chế hoạt động của nó ra sao? Liệu nó có thể thay thế hoàn toàn các loại mặt bích hàn truyền thống hay không? Bài viết dưới đây sẽ phân tích chuyên sâu về đặc tính kỹ thuật, ưu nhược điểm và thời điểm vàng để ứng dụng loại mặt bích này.

Screw Flange Là Gì?

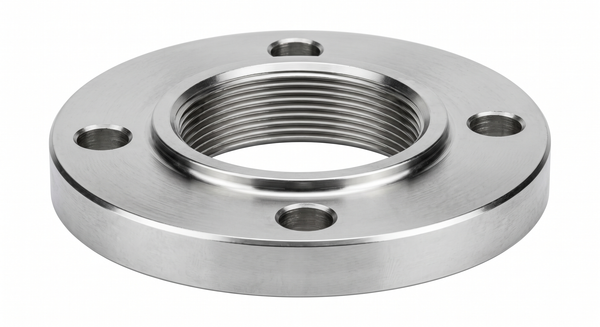

Screw flange (hay threaded flange) là loại mặt bích công nghiệp được gia công các bước ren ở mặt trong, dùng để kết nối trực tiếp với các đoạn đường ống có ren ngoài tương ứng mà hoàn toàn không cần đến phương pháp hàn. Đây là thiết kế đặc thù dành riêng cho các hệ thống yêu cầu tháo lắp linh hoạt.

Đặc điểm nhận biết dễ thấy nhất của threaded pipe flange là phần lỗ trung tâm có các đường ren xoắn ốc. Việc loại bỏ quy trình hàn giúp thiết bị này trở nên cực kỳ hữu dụng trong các môi trường nhạy cảm, dễ phát sinh sự cố cháy nổ nếu có tia lửa điện.

Cấu tạo cơ bản của một mặt bích ren tiêu chuẩn bao gồm:

• Thân mặt bích: Chịu lực và kết nối các thành phần.

• Ren trong: Được gia công chuẩn xác để khớp với ren ống.

• Mặt tiếp xúc (Face): Vị trí đặt gasket (gioăng) làm kín.

• Lỗ bulong: Dùng để xỏ bulong liên kết hai mặt bích lại với nhau.



Nguyên Lý Hoạt Động Của Screw Flange

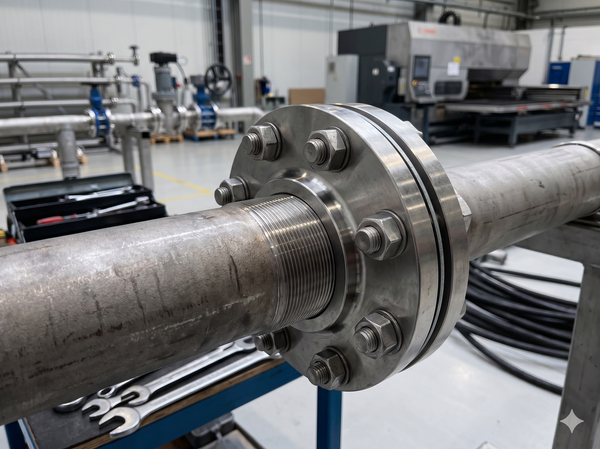

Cơ chế kết nối của screw flange dựa trên nguyên lý cơ học cơ bản nhưng mang lại hiệu quả cao. Ren trong của mặt bích sẽ ăn khớp hoàn toàn với ren ngoài của đường ống, tạo ra một hệ thống liên kết cơ học vững chắc. Sau đó, lực siết từ hệ thống bulong sẽ kéo hai mặt bích lại gần nhau, tạo áp lực ép chặt lên gioăng làm kín (gasket) nằm ở giữa.

Nhiều kỹ sư thường đặt câu hỏi: Vì sao liên kết này không cần hàn mà vẫn chịu được áp lực? Câu trả lời nằm ở sự kết hợp hoàn hảo giữa ba yếu tố: kết cấu ren cơ học, lực siết tiêu chuẩn của bulong và khả năng đàn hồi lấp đầy khoảng trống của gioăng làm kín.

Lợi ích kỹ thuật của cơ chế này là vô cùng to lớn. Nó giúp giảm thiểu tối đa thời gian thi công hiện trường, loại bỏ hoàn toàn nguy cơ phát sinh tia lửa điện do hồ quang hàn. Đồng thời, khi hệ thống cần bảo trì, đội ngũ kỹ thuật chỉ cần tháo bulong và vặn ngược mặt bích ra một cách dễ dàng.

Các Loại Screw Flange Phổ Biến Hiện Nay

Tùy thuộc vào khu vực địa lý và yêu cầu của từng dự án, screw flange được sản xuất theo nhiều bộ tiêu chuẩn quốc tế khác nhau để đảm bảo tính đồng bộ và khả năng lắp lẫn.

Tiêu chuẩn ANSI / ASME B16.5

Đây là tiêu chuẩn phổ biến nhất trên toàn cầu, đặc biệt được ứng dụng rộng rãi tại Mỹ, khu vực Trung Đông và trong ngành công nghiệp dầu khí. Các loại ANSI threaded flange luôn có sự đa dạng về cấp áp suất và kích thước, đáp ứng những yêu cầu khắt khe nhất về độ bền và tính an toàn.

Tiêu chuẩn DIN

DIN là hệ thống tiêu chuẩn kỹ thuật đến từ Đức, được sử dụng chủ yếu tại thị trường Châu Âu. Mặt bích chuẩn DIN thường được ứng dụng trong các nhà máy hóa chất, hệ thống xử lý nước và các dây chuyền sản xuất công nghiệp có nguồn gốc thiết bị từ Châu Âu.

Tiêu chuẩn JIS

JIS là tiêu chuẩn công nghiệp Nhật Bản, cực kỳ phổ biến tại các quốc gia Đông Nam Á, trong đó có Việt Nam. Mặt bích JIS thường xuất hiện trong các hệ thống cấp thoát nước, PCCC và HVAC nhờ tính thông dụng và chi phí hợp lý.

Tiêu chuẩn BS

Là tiêu chuẩn của Anh Quốc, thường được ứng dụng trong các hệ thống đường ống nội địa hoặc các dự án có yêu cầu thiết kế theo thông số kỹ thuật của Anh (BS 4504 hoặc BS 10).

Thông Số Kỹ Thuật Quan Trọng Của Screw Flange

Để lựa chọn được một sản phẩm threaded connection phù hợp, việc nắm vững các thông số kỹ thuật cốt lõi là điều bắt buộc đối với mọi kỹ sư và chuyên viên mua hàng.

Kích thước danh nghĩa (DN / NPS)

Kích thước của mặt bích phải tương thích tuyệt đối với kích thước đường ống. Các kích cỡ phổ biến thường dao động từ nhỏ đến trung bình như:

• DN15 (1/2 inch)

• DN20 (3/4 inch)

• DN25 (1 inch)

• DN50 (2 inch)

• DN100 (4 inch)

• DN200 (8 inch)

Áp suất làm việc (Pressure Class)

Theo tiêu chuẩn ASME B16.5 flange, áp suất được chia thành các Class. Phổ biến nhất cho mặt bích ren là Class 150 và Class 300. Ở một số hệ thống đặc thù, người ta có thể dùng Class 600 hoặc Class 900, nhưng áp suất càng cao thì rủi ro rò rỉ ở chân ren càng lớn.

Vật liệu chế tạo

Việc chọn sai vật liệu sẽ dẫn đến ăn mòn cục bộ và phá hủy hệ thống. Các nhóm vật liệu chính bao gồm:

• Carbon Steel (Thép carbon): A105, A350 LF2 (dùng cho môi trường nhiệt độ thấp).

• Stainless Steel (Inox): SS304, SS316, SS316L (ưu tiên cho hóa chất, thực phẩm).

• Alloy Steel (Thép hợp kim): F11, F22, F91 (chuyên dùng cho môi trường nhiệt độ và áp suất khắc nghiệt).

Kiểu mặt tiếp xúc (Flange Face)

• RF (Raised Face): Mặt lồi, phổ biến nhất, giúp tập trung lực ép lên gasket.

• FF (Flat Face): Mặt phẳng, thường dùng cho mặt bích gang hoặc nhựa để tránh gãy vỡ khi siết lực.

• RTJ (Ring Type Joint): Mặt có rãnh lắp vòng đệm kim loại, dùng cho áp suất và nhiệt độ cao.



So Sánh Screw Flange Và Các Loại Mặt Bích Khác

Việc so sánh sẽ giúp bạn có cái nhìn trực quan nhất để đưa ra quyết định tối ưu cho thiết kế đường ống (industrial piping system).

Screw Flange vs Weld Neck Flange

Screw Flange vs Slip On Flange

Vì Sao Screw Flange Không Phù Hợp Với Áp Suất Rất Cao?

Về mặt cơ học vật liệu, quá trình tiện ren vô tình tạo ra các điểm tập trung ứng suất (stress concentration) trên thành ống và mặt bích. Khi áp suất dòng chảy tăng lên mức quá cao, hoặc hệ thống gặp phải hiện tượng búa nước, các điểm ứng suất này rất dễ bị nứt gãy.

Bên cạnh đó, liên kết ren không thể chịu được các rung động cơ học mạnh mẽ và liên tục như liên kết hàn. Sự rung động sẽ làm lỏng các bước ren theo thời gian, dẫn đến suy giảm độ kín và gia tăng nguy cơ rò rỉ hóa chất hoặc khí nén ra ngoài môi trường.

Ưu Điểm Và Nhược Điểm Của Screw Flange

Việc áp dụng bất kỳ thiết bị cơ khí nào cũng có tính hai mặt. Nắm rõ ưu và nhược điểm của mặt bích ren giúp các nhà quản lý dự án tối ưu hóa hiệu suất và giảm thiểu rủi ro sự cố.

Ưu điểm nổi bật:

• Không cần hàn: Loại bỏ hoàn toàn quy trình hàn phức tạp, tiết kiệm chi phí nhân công và thời gian kiểm định mối hàn.

• Thi công nhanh: Rút ngắn tiến độ lắp ráp hệ thống đường ống một cách đáng kể.

• Dễ bảo trì: Khả năng tháo rời linh hoạt giúp công tác vệ sinh, sửa chữa đường ống trở nên nhẹ nhàng.

• An toàn tuyệt đối: Là lựa chọn số một cho các khu vực nhạy cảm, dễ cháy nổ (hầm mỏ, giàn khoan) nơi tia lửa điện bị nghiêm cấm.

Nhược điểm cần lưu ý:

• Giới hạn áp suất: Không an toàn cho các hệ thống có áp suất và nhiệt độ quá cực đoan.

• Chịu rung động kém: Liên kết ren dễ bị nới lỏng nếu lắp đặt gần máy bơm hoặc máy nén có độ rung lắc lớn.

• Yêu cầu gia công chính xác: Nếu bước ren của ống và mặt bích không đồng bộ hoàn toàn, rò rỉ là điều chắc chắn xảy ra.

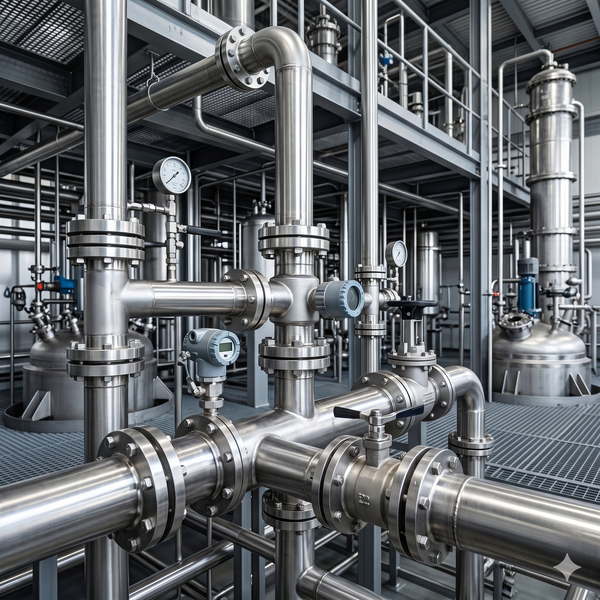

Screw Flange Được Sử Dụng Trong Những Hệ Thống Nào?

Với những đặc điểm kỹ thuật kể trên, screw flange được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn.

Ngành dầu khí và hóa dầu:

Thường được sử dụng trong các đường ống phụ trợ (Utility piping) không chịu áp lực chính, đường ống dẫn nước làm mát hoặc hệ thống bôi trơn. Thiết bị giúp thi công an toàn ngay trên các giàn khoan đang hoạt động.

Hệ thống khí nén (Compressed air):

Rất phổ biến trong các dây chuyền cấp khí nén hoặc hệ thống dẫn khí Nitrogen (Nitrogen line). Khí nén không gây ăn mòn mạnh nên liên kết ren duy trì được tuổi thọ rất lâu dài.

Nhà máy xử lý nước & PCCC:

Xuất hiện dày đặc trong các hệ thống cấp thoát nước (Water treatment), xử lý nước thải sinh hoạt và mạng lưới phòng cháy chữa cháy (Fire fighting line) nhờ tính tiện dụng và chi phí đầu tư thấp.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Screw Flange

Nếu không có kiến thức nền tảng vững chắc, người dùng rất dễ mắc phải những sai lầm gây hậu quả nghiêm trọng cho hệ thống.

Chọn sai vật liệu chế tạo:

Sử dụng mặt bích thép carbon (carbon steel flange) cho môi trường hóa chất có tính ăn mòn cao. Hậu quả là ren bị ăn mòn nhanh chóng, gây bục vỡ và rò rỉ hóa chất độc hại. Trong trường hợp này, bắt buộc phải dùng stainless steel screw flange (Inox 304/316).

Chọn sai cấp áp lực (Pressure Class):

Áp dụng Class 150 cho hệ thống có xung lực bơm thực tế lên tới mức cần Class 300. Việc quá tải áp suất sẽ đẩy bật hệ thống ren và xé rách gioăng làm kín.

Không kiểm tra kỹ tiêu chuẩn ren:

Nhầm lẫn giữa ren NPT (ren côn của Mỹ) và BSPT/BSPP (ren của Anh). Việc cố vặn ép hai loại ren khác nhau sẽ làm hỏng hoàn toàn kết cấu ren, không thể làm kín và buộc phải vứt bỏ thiết bị.

Lắp đặt sai lực (mô-men) siết:

Siết bulong quá lỏng dẫn đến rò rỉ, nhưng siết quá chặt không theo quy trình chéo góc sẽ làm biến dạng gasket, phá hủy mặt bích và làm giảm tuổi thọ toàn bộ cụm kết nối.

Hướng Dẫn Lựa Chọn Screw Flange Phù Hợp

Để hệ thống hoạt động trơn tru và bền bỉ, quy trình lựa chọn flange connection cần tuân thủ nghiêm ngặt 5 bước chuyên nghiệp sau:

• Bước 1: Xác định kích thước đường ống. Bạn cần nắm rõ đường kính định danh (DN) hoặc chuẩn NPS để chọn mặt bích có kích thước ren tương ứng.

• Bước 2: Kiểm tra thông số vận hành. Xác định chính xác áp suất tối đa và nhiệt độ làm việc của lưu chất để đưa ra quyết định về Class áp suất.

• Bước 3: Lựa chọn vật liệu phù hợp. Tùy thuộc vào môi chất (nước, khí nén, hóa chất ăn mòn) để chọn A105, SS304 hay SS316.

• Bước 4: Xác định tiêu chuẩn thiết kế. Dự án yêu cầu hệ thống theo chuẩn ANSI, DIN, hay JIS? Điều này quyết định kích thước tâm lỗ bulong để ráp nối.

• Bước 5: Chọn kiểu mặt tiếp xúc. Tùy vào loại gasket sử dụng để chọn RF, FF hay RTJ.



Checklist Trước Khi Đặt Mua Screw Flange

Trước khi chốt đơn đặt hàng, hãy rà soát kỹ các danh mục dưới đây để tránh lãng phí chi phí và thời gian đổi trả:

• Kích thước đường ống (DN/NPS) đã chuẩn xác chưa?

• Tiêu chuẩn sản xuất (ANSI, JIS, DIN) có đồng bộ với hệ thống hiện hữu không?

• Cấp áp suất (Class 150, 300, 10K, PN16) có đáp ứng đủ thiết kế?

• Vật liệu (Thép, Inox, Hợp kim) có kháng được độ ăn mòn của lưu chất?

• Kiểu ren (NPT, BSPT) có khớp với ren của ống không?

• Sản phẩm có đi kèm đầy đủ chứng chỉ chất lượng và xuất xứ (CO/CQ) không?

• Nhà cung cấp có đủ uy tín và năng lực hỗ trợ kỹ thuật [chèn link: tham khảo đối tác uy tín] không?

Câu Hỏi Thường Gặp Về Screw Flange (FAQ)

Screw flange là gì?

Screw flange là mặt bích công nghiệp có gia công ren ở mặt trong, dùng để kết nối trực tiếp với các đường ống ren mà không cần sử dụng phương pháp hàn.

Screw flange có chịu áp suất cao không?

Sản phẩm có thể chịu được áp suất trung bình đến khá (tùy thuộc vào cấp Class), nhưng không phải là lựa chọn tối ưu cho môi trường áp suất cực cao hoặc có rung động mạnh do nguy cơ tập trung ứng suất tại chân ren.

Screw flange dùng vật liệu gì phổ biến?

Các vật liệu thông dụng nhất trên thị trường hiện nay bao gồm thép carbon (A105), inox (SS304, SS316) và thép hợp kim dùng cho nhiệt độ cao.

Khi nào hệ thống nên dùng screw flange?

Nên ưu tiên sử dụng khi cần lắp đặt nhanh chóng, hệ thống yêu cầu tháo lắp bảo trì thường xuyên hoặc thi công trong khu vực có rủi ro cháy nổ không cho phép hàn hồ quang.

Screw flange có thể thay thế weld neck flange không?

Không hoàn toàn. Mặc dù tiện lợi, nhưng mặt bích ren không thể đạt được độ bền cơ học vững chắc như Weld Neck Flange trong các hệ thống đòi hỏi áp suất, nhiệt độ cực lớn và chịu rung chấn mạnh.

Tổng Kết

Tóm lại, screw flange là một giải pháp kết nối cơ học thông minh, mang lại hiệu quả thi công cao cho các hệ thống đường ống yêu cầu tiến độ nhanh, tính linh hoạt và độ an toàn cháy nổ khắt khe. Tuy nhiên, để phát huy tối đa công năng, kỹ sư cần đánh giá kỹ lưỡng các điều kiện về áp suất, nhiệt độ và độ rung động. Việc lựa chọn đúng vật liệu, cấp áp lực và tiêu chuẩn (ANSI, DIN, JIS) không chỉ giúp hệ thống vận hành êm ái mà còn tiết kiệm chi phí bảo trì trong dài hạn.
