Sealing Fitting Là Gì? Cẩm Nang Chuyên Sâu Về Phụ Kiện Làm Kín Hệ Thống Đường Ống

Vì Sao Sealing Fitting Quan Trọng Trong Hệ Thống Đường Ống?

Trong các hệ thống đường ống công nghiệp vận hành liên tục, nguy cơ rò rỉ tại các điểm kết nối luôn là mối lo ngại hàng đầu của các kỹ sư vận hành. Một hệ thống dù được xây dựng từ những đường ống kiên cố đến đâu nhưng nếu xảy ra sai sót trong việc lựa chọn và lắp đặt sealing fitting (phụ kiện làm kín), toàn bộ hệ thống sẽ phải đối mặt với những hệ lụy nghiêm trọng. Chỉ cần một sai số nhỏ trong cơ chế làm kín, áp suất cao hoặc môi chất ăn mòn sẽ nhanh chóng phá hủy điểm nối, gây thất thoát tài nguyên, hư hỏng thiết bị xung quanh, thậm chí dẫn đến các tai nạn cháy nổ nguy hiểm.

Chính vì vậy, sealing fitting đóng vai trò là giải pháp cốt lõi nhằm đảm bảo độ kín tuyệt đối, duy trì áp suất ổn định và bảo vệ sự an toàn cho toàn bộ hệ thống đường ống công nghiệp. Hiểu rõ về loại phụ kiện làm kín này không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn là yếu tố quyết định đến tuổi thọ của công trình.

Sealing Fitting Là Gì?

Sealing fitting (phụ kiện làm kín) là tên gọi chung của các thành phần, chi tiết kỹ thuật được thiết kế để tạo ra mối nối kín khít tuyệt đối giữa các đoạn ống, ống nối hoặc các thiết bị trên hệ thống đường ống. Nhiệm vụ tối thượng của loại phụ kiện này là lấp đầy các khoảng hở vật lý tại điểm tiếp xúc, từ đó ngăn chặn triệt để tình trạng rò rỉ của các môi chất như chất lỏng, dòng khí, hơi nước hoặc các hóa chất độc hại ra môi trường bên ngoài.

Trong môi trường công nghiệp, các phụ kiện làm kín không chỉ đơn thuần là miếng đệm ngăn nước thông thường. Chúng được chế tạo chuyên biệt để có thể làm việc liên tục trong những điều kiện cực kỳ khắc nghiệt, bao gồm áp suất dòng chảy cực cao, sự thay đổi nhiệt độ đột ngột (sốc nhiệt) và sự ăn mòn hóa học mạnh mẽ từ môi chất. Do đó, cấu trúc của chúng thường kết hợp giữa phần định hình cơ khí cứng cáp và phần vật liệu đệm có tính biến dạng dẻo hoặc đàn hồi cao.

Nguyên Lý Làm Kín Của Sealing Fitting

Nguyên lý hoạt động cốt lõi của sealing fitting dựa trên cơ chế ép nén vật liệu đàn hồi. Khi chúng ta tiến hành siết chặt kết nối (bằng ren, bu-lông hoặc lực kẹp mechanical), một lực ép cơ học lớn sẽ tác động trực tiếp lên vật liệu làm kín mềm hơn (như o-ring sealing, gasket sealing, hoặc vòng đệm đè).

Dưới tác động của lực ép này, vật liệu làm kín sẽ xảy ra quá trình biến dạng đàn hồi, tự động điền đầy và lấp kín hoàn toàn vào các khe hở vi mô, vết xước hoặc độ nhám bề mặt của hai mặt kim loại tiếp xúc. Quá trình này tạo ra một bề mặt tiếp xúc kín hoàn toàn, cắt đứt mọi đường rò rỉ tiềm ẩn của môi chất.

Vì sao cơ chế này lại đạt hiệu quả cao?

Bản chất của sự biến dạng đàn hồi giúp vật liệu seal luôn xu hướng "đẩy ngược" lại bề mặt kim loại, duy trì áp lực tiếp xúc liên tục. Đặc biệt, trong nhiều thiết kế cấu trúc hiện đại như O-ring, khi áp suất của hệ thống tăng lên, chính áp suất dòng môi chất sẽ ép chặt thêm vật liệu seal vào vách rãnh, giúp tăng diện tích tiếp xúc và nâng cao độ kín khít tỷ lệ thuận với áp lực hệ thống.

Các Loại Sealing Fitting Phổ Biến

Để đáp ứng các yêu cầu đa dạng trong kỹ thuật đường ống, sealing fitting được phân loại rõ ràng dựa trên cấu trúc kết nối và bản chất của vật liệu làm kín.

Phân loại theo cấu trúc kết nối

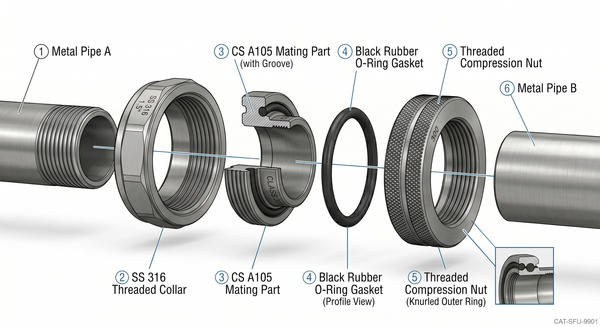

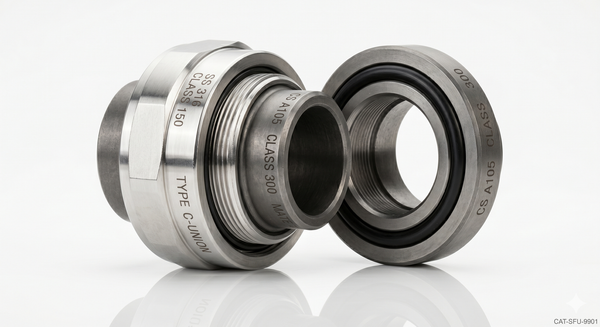

• O-ring sealing fitting: Sử dụng các vòng o-ring tròn bằng cao su tổng hợp đặt trong các rãnh cắt định sẵn. Khi siết chặt, O-ring bị ép theo hướng hướng tâm hoặc trục, rất phổ biến trong các đầu nối nhanh, hệ thống thủy lực (hydraulic sealing) và khí nén (pneumatics).

• Compression sealing fitting (Phụ kiện nối siết): Hoạt động bằng cách dùng hạt bắp (ferrule) bằng kim loại hoặc polyme cứng ép chặt vào thành ống ngoài khi siết đai ốc. Cơ chế này vừa giữ chặt ống chống tuột, vừa tạo độ kín khít bề mặt cao mà không cần ren hay hàn ống.

• Flange gasket sealing (Làm kín mặt bích): Đây là phương pháp kinh điển trong đường ống công nghiệp khổ lớn. Một miếng đệm (gasket sealing) được đặt kẹp giữa hai mặt bích thép (chẳng hạn như kết hợp giữa thép carbon và stainless steel materials) và được siết chặt bằng hệ thống bu-lông xung quanh vòng tròn bích.

• Thread sealing fitting (Làm kín bằng ren): Áp dụng cho các khớp nối ren (thread seal fitting). Do các bước ren luôn có khe hở hở vi mô, người ta bắt buộc phải sử dụng thêm băng keo non (băng cao su non PTFE) hoặc keo định hình lỏng để điền đầy các rãnh ren khi vặn chặt.

Phân loại theo vật liệu sealing

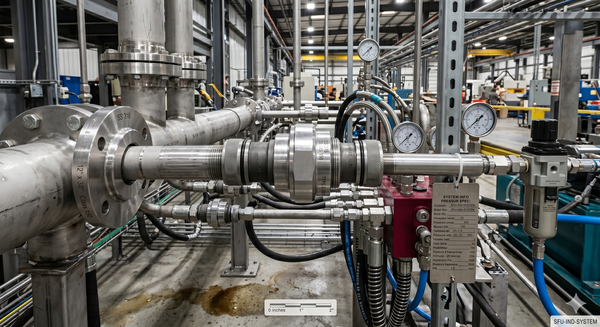

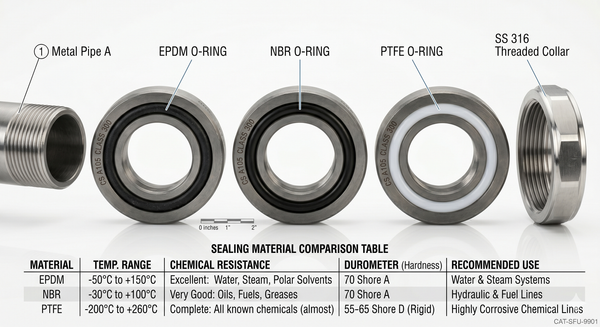

Bảng dưới đây tổng hợp các vật liệu làm kín cốt lõi được ứng dụng phổ biến nhất hiện nay:

• Vì sao PTFE chịu hóa chất tốt? Thừa hưởng cấu trúc liên kết Carbon - Fluorine ($C-F$) cực kỳ bền vững, một trong những liên kết đơn mạnh nhất trong hóa học hữu cơ. Liên kết này khiến cho các tác nhân oxy hóa mạnh, axit đậm đặc hay kiềm cao đều không thể bẻ gãy cấu trúc mạch polyme của PTFE seal, giúp nó trơ lỳ trong hầu hết các môi trường ăn mòn.

• Vì sao EPDM phổ biến trong cấp nước? EPDM seal sở hữu khả năng kháng nước, hơi nước và các hóa chất xử lý nước (như Clo, Cloramine) vượt trội mà không bị thủy phân hay mủn mục theo thời gian, đồng thời duy trì được tính đàn hồi tốt trong dải nhiệt độ dân dụng thông thường.



Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn sealing fitting, việc đọc hiểu các thông số kỹ thuật là bắt buộc để tránh các sự cố phá hủy hệ thống:

• Áp suất làm việc (Working Pressure): Thường được định danh theo tiêu chuẩn như PN (PN10, PN16, PN25) hoặc Class (Class 150, Class 300...). Thông số này xác định giới hạn áp lực tối đa mà phụ kiện và seal có thể chịu đựng ổn định mà không bị thổi bay (blow-out) khỏi khớp nối.

• Nhiệt độ làm việc (Operating Temperature): Dải nhiệt độ an toàn (ví dụ: $-40^\circ\text{C} \rightarrow 200^\circ\text{C}+$ ). Vượt quá giới hạn này sẽ làm biến đổi sâu sắc cơ tính của vật liệu.

• Đường kính danh nghĩa DN (Nominal Diameter): Kích cỡ định danh của phụ kiện, trải dài từ các size nhỏ như DN15, DN20 cho đến các đường ống công nghiệp cực lớn DN1200.

• Vật liệu thân fitting: Thường là thép carbon (Carbon Steel A105), thép không gỉ (stainless steel SUS304, SUS316), hoặc đồng, nhựa tùy thuộc vào tính chất ăn mòn ngoại cảnh và áp lực cơ học.

• Độ cứng vật liệu seal (Shore A): Chỉ số đo lường độ cứng bề mặt của cao su/polyme. Độ cứng phổ biến thường từ 60 đến 90 Shore A.

Hệ quả của việc chọn sai thông số kỹ thuật:

• Sai nhiệt độ: Nếu nhiệt độ vượt ngưỡng chịu đựng, vật liệu seal sẽ bị biến dạng nhiệt, chảy nhão hoặc bị lưu hóa tối đa dẫn đến giòn nứt, làm mất hoàn toàn lực nén đàn hồi và gây rò rỉ tức thì.

• Sai độ cứng (Shore A): Nếu chọn seal quá mềm cho hệ thống áp suất cao, áp lực dòng chảy sẽ ép và "đùn" vật liệu seal vào khe hở cơ khí gây rách seal. Ngược lại, nếu seal quá cứng, lực siết thông thường sẽ không đủ làm biến dạng seal để lấp đầy các khe hở vi mô bề mặt.

So Sánh Sealing Fitting Và Kết Nối Hàn

Trong thiết kế đường ống, kỹ sư thường phải cân nhắc giữa việc dùng các phụ kiện làm kín cơ khí (sealing fitting) hay thực hiện liên kết hàn chết (welded connection).

Kết luận: Sealing fitting là sự lựa chọn tối ưu tuyệt đối cho các phân đoạn hệ thống yêu cầu kiểm tra, súc rửa định kỳ, hoặc các khu vực cần thay thế thiết bị (như van, bơm, đồng hồ đo) một cách nhanh chóng nhằm giảm thiểu thời gian dừng máy (downtime) của nhà máy.

Ưu Điểm Và Nhược Điểm Của Sealing Fitting

Ưu điểm

• Chống rò rỉ hiệu quả: Thiết kế chuyên dụng giúp đạt hiệu quả leak proof fitting cao ngay cả trong môi trường áp suất động.

• Lắp đặt dễ dàng, linh hoạt: Không yêu cầu chứng chỉ hàn khắt khe, có thể thi công trong các môi trường dễ cháy nổ (nơi cấm phát sinh tia lửa điện).

• Đa dạng hóa vật liệu: Dễ dàng tùy biến, kết hợp giữa thân kim loại cứng và các loại seal polyme phù hợp riêng cho từng loại dung dịch.

Nhược điểm

• Phụ thuộc lớn vào chất lượng seal: Hiệu suất làm kín phụ thuộc 100% vào tính toàn vẹn của vòng đệm polyme bên trong.

• Lão hóa theo thời gian: Polyme và cao su luôn bị tổn thương bởi quá trình oxy hóa tự nhiên và nhiệt độ, đòi hỏi phải có kế hoạch thay thế định kỳ.

• Hạn chế ở phân khúc siêu cao áp: Ở các mức áp suất hủy diệt của ngành dầu khí thượng nguồn, các kết nối hàn hoặc seal kim loại-kim loại đặc biệt mới được ưu tiên sử dụng.



Sealing Fitting Được Dùng Ở Đâu?

Nhờ tính đa năng và hiệu quả, phụ kiện làm kín hiện diện trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước & HVAC: Sử dụng các phụ kiện khớp nối nhanh, bích nối kèm EPDM seal để dẫn nước tòa nhà, nước làm mát Chiller.

• Hệ thống khí nén & Thủy lực công nghiệp: Ứng dụng o-ring sealing và compression fitting để giữ các dòng khí nén áp lực cao, dầu thủy lực điều khiển máy dập, cánh tay robot.

• Công nghiệp hóa chất & Lọc dầu: Nơi lưu chuyển axit, dung môi mạnh bắt buộc phải sử dụng mặt bích thép không gỉ kết hợp với PTFE seal để chống lại sự ăn mòn phá hủy vật liệu.

• Ngành thực phẩm & Dược phẩm: Đòi hỏi các đầu nối tiêu chuẩn vi sinh (Clamp) đi kèm food grade sealing (thường là Silicone hoặc PTFE đạt chuẩn FDA) nhằm đảm bảo bề mặt không sinh độc tố, không có khe hở cho vi khuẩn trú ngụ và chịu được quy trình súc rửa tiệt trùng CIP (Clean-in-Place).

Sai Lầm Thường Gặp Khi Sử Dụng Sealing Fitting

Việc vận hành lỗi phụ kiện làm kín thường bắt nguồn từ các thói quen kỹ thuật sai lệch:

1. Chọn sai vật liệu seal: Đưa đệm cao su NBR vào hệ thống dẫn hóa chất ăn mòn mạnh khiến seal bị mủn thối chỉ sau vài giờ hoạt động, gây rò rỉ nghiêm trọng.

2. Bỏ qua giới hạn áp suất và nhiệt độ: Lắp đặt các dòng phụ kiện tiêu chuẩn phổ thông vào các đường hơi nóng vượt ngưỡng chịu nhiệt của seal, khiến cấu trúc đệm bị nung chảy.

3. Lắp đặt sai lực siết (Torque): Siết quá lỏng dẫn đến lực nén không đủ lấp đầy khe hở. Ngược lại, siết quá chặt (quá lực torque quy định) làm thắt nghẹt, bẹp dí hoặc nứt rách cấu trúc đệm cao su/PTFE, làm mất đi tính đàn hồi tự nhiên.

4. Tái sử dụng lại gasket/o-ring cũ: Khi tháo khớp nối để bảo trì, nhiều kỹ sư có xu hướng tận dụng lại seal cũ. Thực tế, seal cũ đã bị biến dạng vĩnh viễn (compression set) dưới lực ép trước đó, khi lắp lại sẽ không bao giờ đạt được độ kín ban đầu.

Hậu quả: Gây ra các sự cố rò rỉ hàng loạt trên hệ thống, làm sụt áp dòng chảy, tăng chi phí hao hụt dung dịch, phá hủy môi trường xung quanh và đẩy rủi ro mất an toàn lao động lên mức báo động.

Hướng Dẫn Cách Chọn Sealing Fitting Phù Hợp

Để hệ thống vận hành an toàn và bền bỉ, quy trình lựa chọn phụ kiện làm kín cần tuân thủ nghiêm ngặt checklist STAMPS dựa trên các yếu tố cốt lõi sau:

• Môi chất (Size/Media): Xác định chính xác bản chất hóa học của chất lưu di chuyển trong ống.

  • Nước, khí thông thường: Ưu tiên chọn EPDM.

  • Dầu thủy lực, dầu máy, xăng: Bắt buộc chọn NBR.

  • Hóa chất mạnh, axit, kiềm, dung môi: Chọn PTFE.

• Áp suất (Pressure): Kiểm tra áp suất tối đa của hệ thống (bao gồm cả áp suất đỉnh khi xảy ra hiện tượng búa nước) để chọn phụ kiện có Class hoặc cấp PN tương thích (PN16, Class 150, Class 300...).

• Nhiệt độ (Temperature): Xác định nhiệt độ thấp nhất và cao nhất của lưu chất để chọn vật liệu seal không bị biến tính cơ học.

• Vật liệu thân Fitting: Đảm bảo tính đồng nhất vật liệu với đường ống (ví dụ: ống inox đi với inox fitting, ống thép đi với flange metal thép carbon) để tránh hiện tượng ăn mòn điện hóa tại điểm tiếp xúc.

Lưu Ý Quan Trọng Khi Lắp Đặt

• Làm sạch tuyệt đối bề mặt tiếp xúc: Trước khi đặt seal, phải lau sạch bụi bẩn, rỉ sét, hạt kim loại bám trên rãnh O-ring hoặc bề mặt mặt bích. Một hạt cát nhỏ chèn vào seal cũng đủ tạo ra một kênh rò rỉ vi mô.

• Tuyệt đối không tái sử dụng seal cũ: Luôn thay mới vòng đệm, o-ring sau mỗi lần tháo dỡ khớp nối.

• Siết lực theo nguyên tắc đối xứng và đúng Torque: Khi siết bu-lông mặt bích, phải siết theo sơ đồ hình sao (đối chéo nhau) từng vòng một để lực ép phân bố đều lên toàn bộ bề mặt đệm, tránh hiện tượng vênh lệch mặt bích gây rách đệm.

Câu Hỏi Thường Gặp Về Sealing Fitting (FAQ)

FAQ 1: Sealing fitting khác gì với gasket thông thường?

Trả lời: Sealing fitting là thuật ngữ rộng, chỉ toàn bộ cụm phụ kiện kết nối có chức năng làm kín (bao gồm cả thân kim loại, rãnh, đai ốc và phần tử làm kín). Trong khi đó, gasket (vòng đệm) chỉ là một thành phần vật liệu mềm nằm bên trong cụm phụ kiện đó để thực hiện nhiệm vụ điền đầy khe hở.

FAQ 2: Vật liệu seal nào được coi là tốt nhất hiện nay?

Trả lời: Không có vật liệu nào là "tốt nhất", chỉ có vật liệu "phù hợp nhất" cho môi trường cụ thể. PTFE tốt nhất về kháng hóa chất nhưng có độ đàn hồi kém hơn cao su. EPDM xuất sắc cho môi trường nước và thời tiết nhưng sẽ nhanh chóng bị phá hủy nếu ngâm trong dầu mỏ.

FAQ 3: Sealing fitting có thể chịu được hệ thống siêu cao áp không?

Trả lời: Có, nếu được thiết kế đúng chủng loại. Các dòng high pressure sealing sử dụng cấu trúc nối siết kim loại (compression fitting hai vòng đệm ferrule bằng thép cứng) hoặc đệm kín kim loại hình vòng (Ring Joint Gasket) có thể chịu được áp suất lên tới hàng nghìn bar trong ngành thủy lực và khai thác dầu khí.

FAQ 4: Khi nào bắt buộc phải nâng cấp lên sử dụng PTFE seal?

Trả lời: Bạn bắt buộc phải dùng PTFE khi hệ thống vận hành với các môi chất có tính ăn mòn cực cao (axit đậm đặc, dung môi hữu cơ mạnh) hoặc khi hệ thống yêu cầu độ sạch tinh khiết tuyệt đối và dải nhiệt độ làm việc kéo dài liên tục trên $150^\circ\text{C}$.

Tổng Kết Về Sealing Fitting

Tóm lại, sealing fitting tuy chỉ là một cấu phần nhỏ khi nhìn vào tổng thể một nhà máy hay một hệ thống hạ tầng lớn, nhưng nó lại đóng vai trò huyết mạch giữ cho toàn bộ hệ thống đó vận hành liên tục, an toàn và hiệu quả. Việc thấu hiểu tường tận từ định nghĩa, nguyên lý hoạt động, thông số kỹ thuật cho đến cách thức lựa chọn chính xác vật liệu seal phù hợp với môi chất vận hành chính là chìa khóa để loại bỏ hoàn toàn rủi ro rò rỉ nguy hiểm. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Sealing Fitting
