Khám Phá Slip On Flange DIN 2576: Giải Pháp Phổ Biến Cho Hệ Thống Áp Lực Thấp

Vì Sao Slip On Flange DIN 2576 Được Dùng Phổ Biến?

Trong thực tế thi công các hệ thống đường ống công nghiệp, các kỹ sư luôn tìm kiếm các giải pháp không chỉ đảm bảo kỹ thuật mà còn phải tối ưu hóa chi phí và thời gian lắp đặt. Hãy tưởng tượng bạn đang quản lý một dự án lắp đặt hệ thống piping cần hoàn thành nhanh chóng để đưa vào vận hành. Việc sử dụng các loại kết nối hàn truyền thống như Weld Neck có thể đòi hỏi kỹ năng hàn phức tạp và mất thời gian canh chỉnh, điều này gây khó khăn khi cần bảo trì, thay thế các thiết bị như van hoặc máy bơm.

Vấn đề là, nhiều kỹ sư, đặc biệt là những người mới vào nghề, thường dễ chọn sai tiêu chuẩn flange DIN khi không nắm vững sự khác biệt giữa các pressure rating (PN). Sự mismatch này không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho hệ thống. Dẫn dắt từ những vấn đề này, slip on flange DIN 2576 nổi lên như một giải pháp phổ biến và tin cậy nhất cho các hệ thống đường ống hoạt động ở mức áp lực PN10, giúp giải quyết bài toán về tốc độ thi công và hiệu quả kinh tế.

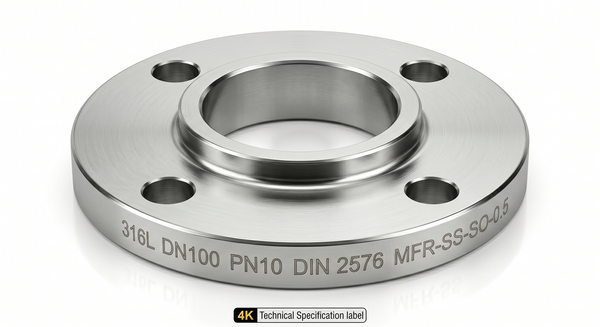

 Slip On Flange DIN 2576 Là Gì?

Định nghĩa ngắn gọn: Slip on flange DIN 2576 là loại mặt bích rỗng được thiết kế để trượt trực tiếp lên đường ống, được chế tạo tuân thủ theo tiêu chuẩn công nghiệp Đức (Deutsches Institut für Normung) mã hiệu DIN 2576.

Đặc điểm nổi bật nhất của loại flange này chính là lòng rỗng, cho phép đường ống được đưa lọt hoàn toàn qua flange trước khi tiến hành hàn. Thay vì hàn đối đầu như weld neck flange, slip on flange sử dụng mối hàn góc (fillet weld) ở cả bên trong và bên ngoài để cố định kết nối. Về khía cạnh áp lực vận hành, mặt bích DIN 2576 được thiết kế phổ biến nhất cho mức pressure rating PN10 (10 bar).

Nguyên Lý Kết Nối Của Slip On Flange DIN 2576

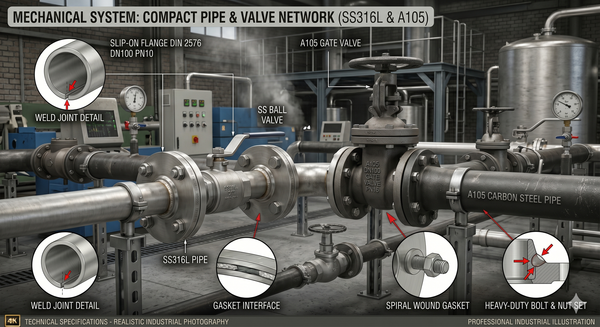

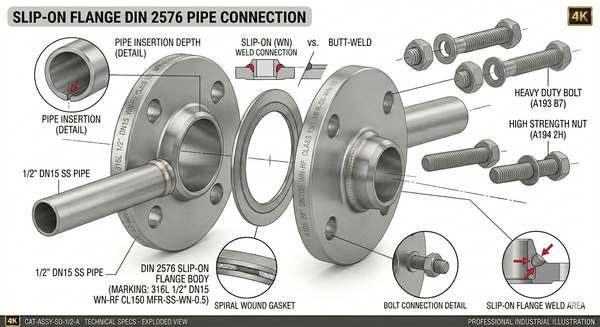

Cơ chế kết nối của slip on flange DIN 2576 tương đối đơn giản nhưng mang lại hiệu quả cao. Flange được trượt lên đầu đường ống, sau đó đường ống được định vị và mối hàn fillet sẽ được thực hiện cả bên trong lòng bích và ở phía ngoài cổ bích để tạo ra một kết nối chắc chắn. Để tạo độ kín tuyệt đối cho mối nối cơ khí này, một vòng đệm kín (gasket) sẽ được đặt giữa hai mặt bích, sau đó hệ thống bulong và đai ốc (nut) sẽ được siết chặt đối xứng.

Vậy, tại sao slip on lại dễ lắp hơn so với weld neck flange?

• Canh chỉnh dễ: Lòng rỗng cho phép kỹ sư dễ dàng điều chỉnh vị trí flange trên đường ống, không cần sự chính xác tuyệt đối như khi hàn đối đầu.

• Chi phí thấp hơn weld neck: Việc chế tạo không cần phần cổ cao giúp slip on flange có giá thành phôi vật liệu thấp hơn đáng kể.

• Thi công nhanh: Quá trình chuẩn bị mối hàn và thực hiện hàn góc nhanh chóng hơn so với hàn đối đầu, giúp đẩy nhanh tiến độ dự án.





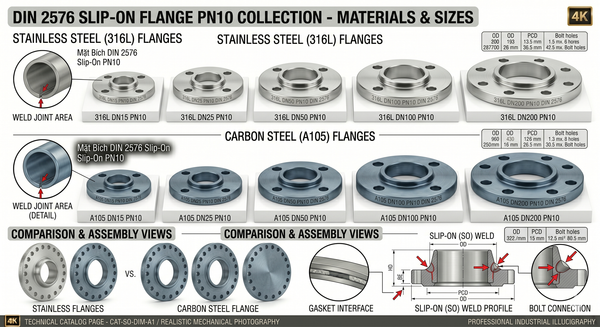

Cấu Tạo Và Các Loại Slip On Flange DIN 2576

Mặc dù dựa trên một nguyên lý thiết kế, industrial flange loại slip on theo tiêu chuẩn DIN 2576 được phân loại rất đa dạng để phù hợp với từng môi trường môi chất khác nhau.

Phân loại theo vật liệu:

• Carbon Steel (Thép carbon): Đây là loại vật liệu phổ biến nhất, chịu lực tốt, chi phí rẻ. Nó phù hợp với các hệ thống nước công nghiệp thông thường, hệ thống khí khô.

• Inox 304: Inox flange DIN 2576 loại 304 được dùng khi hệ thống yêu cầu khả năng chống oxy hóa, rỉ sét ở mức cơ bản, ví dụ như hệ thống nước sạch, HVAC.

• Inox 316: Inox flange DIN 2576 loại 316 được bổ sung nguyên tố Molybdenum giúp tăng cường khả năng chống ăn mòn ion Clorua, phù hợp với môi trường hóa chất nhẹ, nhà máy thực phẩm.

Phân loại theo bề mặt làm kín:

• Raised Face (RF): Có một phần gờ cao hơn ở mặt làm kín. RF flange phù hợp nhất với các loại gasket nén chặt bằng bulong như spiral wound gasket.

• Flat Face (FF): Mặt làm kín phẳng hoàn toàn. FF flange thường dùng kết hợp với gasket mềm như cao su, EPDM cho các hệ thống áp lực thấp.

Phân loại theo lớp phủ:

• Sơn đen: Lớp phủ chống gỉ cơ bản cho carbon steel flange.

• Mạ kẽm: Mang lại khả năng chống ăn mòn tốt hơn sơn đen.

• Inox đánh bóng: Đạt yêu cầu vệ sinh cho các ứng dụng thực phẩm.

Thông Số Kỹ Thuật Slip On Flange DIN 2576

Dữ liệu kỹ thuật chính xác là chìa khóa cho việc lắp đặt flange thành công. Tiêu chuẩn DIN 2576 quy định cụ thể các thông số này để đảm bảo tính lắp lẫn quốc tế.

• Kích thước: Tiêu chuẩn bao phủ dải kích thước rộng, từ DN15 cho đến DN2000, đáp ứng hầu hết các nhu cầu từ đường ống nhánh cho đến đường ống chính.

• Áp lực: Được thiết kế tối ưu nhất cho mức áp lực PN10 (10 bar).

• Thông số kỹ thuật chính: Khi đặt hàng, bạn cần chú ý các thông số sau:

  • OD (Outside Diameter): Đường kính ngoài của flange.

  • PCD (Pitch Circle Diameter): Đường kính tâm lỗ bulong.

  • Bolt Hole: Số lượng và đường kính lỗ bulong.

  • Độ dày flange: Ảnh hưởng đến khả năng chịu tải bulong.

Giải thích kỹ thuật: Sự phổ biến của DIN 2576 bắt nguồn từ việc nó được chấp nhận rộng rãi tại châu Âu trong nhiều thập kỷ, tạo ra một tiêu chuẩn chung cho các hệ thống piping áp thấp/trung bình. Sai PCD là một trong những lỗi mismatch nghiêm trọng nhất, vì nó khiến bạn không thể siết bulong cho mối nối, dẫn đến việc phải cắt mối hàn và thi công lại.

So Sánh Slip On Flange DIN 2576 Và Weld Neck Flange

Khi lựa chọn giữa slip on và weld neck flange cho dự án, các kỹ sư cần cân nhắc kỹ các yếu tố về chi phí và hiệu suất kỹ thuật.

Phân tích chuyên sâu: Slip on flange tiết kiệm chi phí là điều không thể phủ nhận, nhưng bạn cần chấp nhận một sự đánh đổi về độ bền cơ học và chịu áp, đặc biệt là khả năng chịu lực mỏi do rung lắc. Nếu hệ thống của bạn hoạt động ở áp lực PN16 trở lên hoặc có rung động cơ học lớn, weld neck flange là một sự lựa chọn an toàn và bền vững hơn.

Ưu Điểm Và Nhược Điểm Của Slip On Flange DIN 2576

Hiểu rõ ưu nhược điểm là cách để bạn khai thác tối đa hiệu quả của bất kỳ một component kỹ thuật nào.

Ưu điểm:

• Dễ lắp đặt: Không cần canh chỉnh đối đầu chính xác, kỹ thuật viên có thể lắp đặt nhanh chóng.

• Giá thành thấp: Chi phí phôi và gia công rẻ hơn weld neck.

• Phổ biến: Dễ tìm kiếm, dễ thay thế trên thị trường.

• Thi công nhanh: Giúp tiết kiệm thời gian thi công dự án đáng kể.

Nhược điểm:

• Chịu áp thấp: Không phù hợp với các hệ thống áp lực PN16 trở lên.

• Độ bền mỏi thấp: Mối hàn góc chịu lực mỏi kém hơn mối hàn đối đầu.

• Phụ thuộc chất lượng mối hàn: Kết nối phụ thuộc 100% vào chất lượng và kỹ năng của người thợ hàn fillet.

Giải thích bổ sung: Sự cân bằng này khiến slip on flange PN10 trở thành sự lựa chọn lý tưởng cho các hệ thống áp lực trung bình/thấp, nơi mà yếu tố chi phí và tốc độ thi công được đặt lên hàng đầu và rung động cơ học không quá lớn.

Slip On Flange DIN 2576 Được Dùng Ở Đâu?

Sự kết hợp giữa tính phổ biến và hiệu quả kinh tế khiến flange DN100 và các kích thước khác theo DIN 2576 được ứng dụng rất rộng rãi trong đời sống và công nghiệp.

• Hệ thống cấp nước: Phổ biến nhất là trong các đường ống cấp nước đô thị, hệ thống phân phối nước trong tòa nhà (PN10).

• HVAC: Kết nối các thiết bị trong hệ thống điều hòa không khí như máy bơm, chillers.

• PCCC: Dùng cho các đường ống dẫn nước chữa cháy trong các công trình dân dụng.

• Nhà máy thực phẩm: Các hệ thống piping không yêu cầu vệ sinh quá khắt khe, ví dụ như đường ống dẫn nước lạnh, khí nén sạch.

• Hệ thống khí nén: Phổ biến cho các đường ống khí nén công nghiệp áp lực PN10 trở xuống.

Phân tích thực tế: PN10 phổ biến trong hệ thống nước là vì nó đủ để chịu được áp lực của cột nước trong các tòa nhà 20-30 tầng và áp lực hoạt động của các máy bơm chữa cháy thông thường. Lợi thế thi công nhanh của slip on flange đặc biệt hữu ích trong các dự án PCCC và xây dựng tòa nhà, nơi mà tiến độ lắp đặt piping ảnh hưởng đến tổng thể dự án.

Sai Lầm Thường Gặp Khi Sử Dụng Slip On Flange DIN 2576

Lỗi kỹ thuật khi chọn và lắp đặt pipe flange có thể dẫn đến những hậu quả tai hại về chi phí và an toàn.

1. Chọn sai tiêu chuẩn DIN: Sai lầm phổ biến nhất là đặt bích DIN 2576 cho hệ thống yêu cầu áp PN16, dẫn đến hiện tượng flange bị cong vênh hoặc bục mối hàn khi hoạt động.

2. Hàn không đúng kỹ thuật: Không hàn góc ở cả bên trong lòng bích hoặc chất lượng mối hàn góc không đảm bảo có thể dẫn đến hiện tượng rò rỉ hoặc mối nối bị gãy do mỏi cơ học.

3. Dùng sai gasket: Chọn gasket PN16 cho flange RF có thể gây mismatch. Sử dụng gasket PN10 cho FF flange đòi hỏi nén gasket chặt, nếu siết quá lực bulong có thể làm hỏng gasket hoặc làm cong flange.

4. Siết bulong không đều: Siết bulong theo mô hình "sao" không đúng cách có thể làm nén gasket không đều, gây rò rỉ lưu chất ra ngoài.

Hậu quả của những sai lầm này:

• Leak (Rò rỉ): Gây thất thoát môi chất, ô nhiễm môi trường.

• Rung lắc: Rung động cơ học quá mức có thể làm lỏng bulong hoặc bục mối hàn.

• Hỏng sealing: Gasket bị hỏng gây mất tác dụng làm kín.

Cách Chọn Slip On Flange DIN 2576 Phù Hợp

Một checklist lựa chọn vật tư chính xác sẽ giúp bạn tránh được những lỗi mismatch đắt giá.

• Áp suất làm việc tối đa: Xác định xem hệ thống hoạt động PN10 hay thấp hơn.

• Nhiệt độ môi chất: Carbon steel bích phù hợp nhiệt độ thấp/trung bình, inox flange cho dải nhiệt độ rộng hơn.

• Bản chất môi chất: Chọn vật liệu phù hợp để kháng ăn mòn (ví dụ: nước sạch chọn inox 304, hóa chất chọn inox 316).

• Tiêu chuẩn hệ thống phối giao: Chắc chắn rằng van, máy bơm của bạn cũng tuân thủ DIN 2576 PN10.

• Vật liệu piping: Carbon steel flange cho ống carbon steel, inox flange cho ống inox.



Lưu Ý Khi Lắp Đặt Slip On Flange DIN 2576

Đảm bảo mối nối flange đạt độ kín và an toàn cao nhất bằng cách tuân thủ nghiêm ngặt các quy trình lắp đặt dưới đây.

• Canh alignment chính xác: Mặc dù lòng bích slip on dễ canh chỉnh hơn, bạn vẫn cần chắc chắn hai mặt bích là song song và đồng trục để tránh nén gasket không đều.

• Hàn đúng quy trình: Quy trình hàn góc fillet weld cả trong và ngoài là bắt buộc. Kiểm tra chất lượng mối hàn góc bằng các phương pháp không phá hủy (NDT) khi cần.

• Dùng gasket phù hợp: Chọn loại gasket PN10 phù hợp với kiểu mặt bích (RF hoặc FF). Spiral wound gasket cho bích RF, gasket cao su/EPDM cho bích FF.

• Torque bulong đều: Siết bulong đối xứng theo mô hình "sao" (star-pattern) và sử dụng cờ-lê torque để đạt được lực siết đúng quy định cho mỗi kích thước và loại bulong.

Câu Hỏi Thường Gặp Về Slip On Flange DIN 2576

1. Slip on flange DIN 2576 là gì?Slip on flange DIN 2576 là loại bích trượt được chế tạo tuân thủ tiêu chuẩn DIN 2576, được thiết kế cho các hệ thống đường ống ở mức áp lực PN10.

2. DIN 2576 dùng cho áp lực bao nhiêu? Mặc dù là tiêu chuẩn bích slip on, DIN 2576 được thiết kế phổ biến nhất cho áp PN10 (10 bar).

3. Slip on flange khác weld neck flange thế nào? Khác biệt chính nằm ở kiểu mối hàn và độ bền: slip on hàn góc, weld neck hàn đối đầu. Weld neck bích có độ bền và khả năng chịu áp rung tốt hơn đáng kể.

4. DIN 2576 có phải PN10 không? Đúng, hầu hết các tài liệu và nhà sản xuất đều coi flange din pn10 loại slip on là tuân thủ tiêu chuẩn DIN 2576.

5. Nên chọn inox hay thép carbon? Inox chọn khi cần kháng ăn mòn, thép carbon chọn khi cần chịu lực tốt và chi phí rẻ.

Tổng Kết Về Slip On Flange DIN 2576

Mặt bích DIN 2576 là một Component piping phổ biến và tin cậy nhất cho các hệ thống áp thấp/trung bình (PN10). Nó mang lại những ưu điểm vượt trội về sự dễ lắp đặt và hiệu quả kinh tế cho dự án, đặc biệt là khi rung động rung lắc không quá lớn.

Tuy nhiên, sự tin cậy này chỉ đạt được khi kỹ sư thấu hiểu các nhược điểm của nó và nghiêm túc tuân thủ các checklist lựa chọn và quy trình lắp đặt siết torque bulong chuẩn xác. Việc chọn đúng vật liệu, kiểu mặt bích và Pressure Class PN10 là cực kỳ quan trọng.
