Slip On Flange Là Gì? Phân Loại, Ưu Điểm & Cách Chọn Đúng Kỹ Thuật
Trong quá trình thiết kế, thi công hoặc bảo trì hệ thống đường ống công nghiệp, chắc hẳn bạn đã từng bắt gặp thuật ngữ slip on flange. Đây là một loại mặt bích vô cùng phổ biến, xuất hiện dày đặc bên cạnh các "người anh em" khác như weld neck flange (mặt bích cổ hàn) hay blind flange (mặt bích mù).
Tuy nhiên, đối với những kỹ sư mới ra trường hoặc thợ thi công chưa có nhiều kinh nghiệm, việc hiểu rõ bản chất slip on flange là gì và khi nào nên ưu tiên sử dụng nó thay vì các loại khác vẫn là một bài toán hóc búa. Sai lầm trong khâu lựa chọn mặt bích có thể dẫn đến hậu quả khôn lường: hệ thống bị rò rỉ lưu chất, áp lực vận hành sụt giảm nghiêm trọng, và nghiêm trọng hơn là gây lãng phí chi phí vật tư cũng như nhân công thi công.
Bài viết này được viết ra với mục đích giải quyết triệt để vấn đề đó. Chúng tôi sẽ giúp bạn hiểu rõ bản chất kỹ thuật của slip on flange là gì, đi sâu phân tích cấu tạo, ưu nhược điểm, và cung cấp một quy trình so sánh, lựa chọn chuẩn xác nhất, giúp bạn tự tin đưa ra quyết định tối ưu cho mọi công trình.
Slip On Flange là gì?

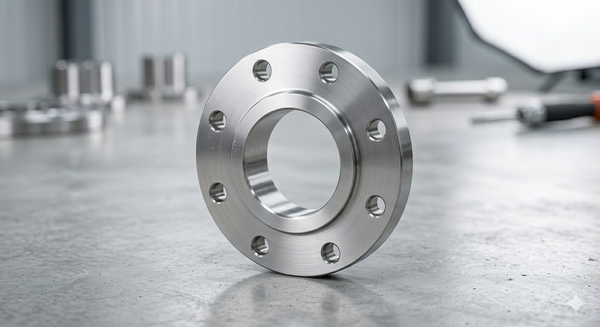

Để định nghĩa một cách rõ ràng và ngắn gọn cho SEO, Slip On Flange (viết tắt là SO) là loại mặt bích có đường kính trong lớn hơn đường kính ngoài của ống một chút. Tên gọi "slip on" (trượt vào) đã phản ánh chính xác cách thức lắp đặt: mặt bích được trượt lồng vào đầu ống, sau đó được cố định chắc chắn bằng cách hàn cả ở phía trong lẫn phía ngoài để tạo thành một mối nối kín khít.
Về mặt đặc điểm kỹ thuật, slip on flange nổi bật với sự đơn giản trong thiết kế, giúp việc căn chỉnh và lắp đặt trở nên dễ dàng hơn so với các loại mặt bích khác. Một ưu điểm không thể bỏ qua là chi phí sản xuất và vật tư thường thấp hơn. Chính vì vậy, loại mặt bích này được ưu tiên sử dụng cực kỳ rộng rãi trong các hệ thống đường ống vận hành ở áp lực từ thấp đến trung bình, nơi mà yêu cầu về độ bền mỏi và chịu áp cực cao không phải là yếu tố tiên quyết.
Cấu tạo & nguyên lý hoạt động của slip on flange
Về cấu tạo, một bộ slip on flange chuẩn bao gồm các thành phần cơ bản:
Thân bích: Phần đĩa kim loại chính với lỗ trung tâm để lồng vào ống.
Lỗ bulong: Các lỗ được gia công chính xác xung quanh thân bích để lắp bulong kết nối.
Bề mặt sealing: Phần diện tích tiếp xúc với gioăng làm kín (gasket) để đảm bảo độ kín.

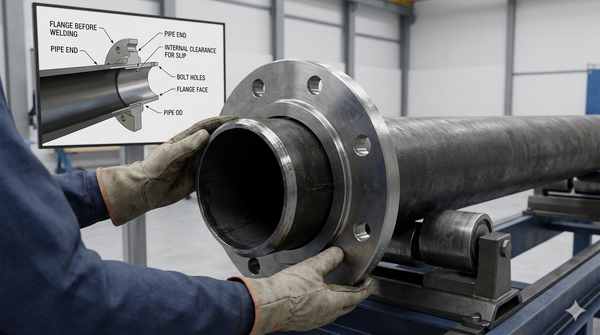

Nguyên lý hoạt động của loại mặt bích này cực kỳ đơn giản. Đầu tiên, đầu ống được chui vào bên trong lỗ trung tâm của bích. Sau đó, thợ hàn sẽ tiến hành hàn hai đường hàn fillet (hàn góc): một đường hàn ở phía trong và một đường hàn ở phía ngoài tại vị trí tiếp xúc giữa ống và mặt bích.
Kết quả của quá trình này là tạo ra một liên kết kín hoàn toàn, chắc chắn, đủ khả năng chịu lực tác động của hệ thống đường ống ở mức áp lực trung bình.
Phân loại slip on flange phổ biến
Dù có thiết kế đơn giản, slip on flange vẫn được phân loại đa dạng để phù hợp với nhiều môi trường và tiêu chuẩn kỹ thuật khác nhau:
Theo vật liệu:
Inox (304, 316): Chống ăn mòn tuyệt vời, dùng trong hóa chất, thực phẩm.
Thép carbon: Chi phí thấp, dùng phổ biến cho nước, hơi nóng không ăn mòn.
Nhựa (PVC, PPR): Dùng cho hệ thống xử lý nước thải, hóa chất nhẹ áp thấp.
Theo tiêu chuẩn:
ANSI/ASME (Mỹ): Phổ biến nhất tại Việt Nam.
JIS (Nhật Bản): Dùng trong các dự án công nghệ Nhật.
DIN (Đức/Châu Âu): Tiêu chuẩn Châu Âu.
Theo bề mặt làm kín (Face):
RF (Raised Face): Bề mặt có gờ nhô lên, giúp tập trung áp lực lên gioăng, tăng độ kín. Đây là loại RF được dùng rộng rãi nhất.
FF (Flat Face): Bề mặt phẳng, dùng cho hệ thống áp thấp, ít yêu cầu làm kín cực cao.
Thông số kỹ thuật quan trọng cần biết
Việc nắm vững các thông số kỹ thuật là bắt buộc để đảm bảo bạn chọn đúng loại mặt bích phù hợp.
Đường kính danh nghĩa (DN): Kích thước định danh của ống (ví dụ DN50, DN100).
Áp suất danh nghĩa (PN / Class): Khả năng chịu áp (ví dụ PN10, PN16, Class 150, Class 300).
Đường kính trong (ID): Kích thước thực tế của lỗ trung tâm, phải khớp với đường kính ngoài thực tế của ống.
Độ dày bích: Ảnh hưởng đến độ bền chịu áp lực.
Insight: Nếu bạn chọn sai bất kỳ thông số nào, từ DN, Class cho đến kiểu bề mặt, hậu quả không chỉ là mặt bích không lắp được vào ống, mà còn gây ra tình trạng rò rỉ lưu chất, thậm chí là phá hủy mối nối khi hệ thống vận hành.
So sánh slip on flange với các loại mặt bích khác
Để bạn có cái nhìn tổng quan, hãy so sánh slip on flange với hai loại phổ biến khác:
1. So với Weld Neck Flange (Mặt bích cổ hàn):
Slip on flange: Dễ căn chỉnh và lắp đặt hơn, chi phí vật tư thấp hơn, không yêu cầu kỹ thuật hàn quá cao.
Weld neck flange: Chịu áp lực, nhiệt độ cao và độ bền mỏi tốt hơn rất nhiều nhờ có cổ hàn dài giúp phân bổ ứng suất đều hơn.
2. So với Blind Flange (Mặt bích mù):
Blind flange: Không có lỗ trung tâm, được dùng để bịt kín đầu ống hoặc đầu chờ thiết bị.
Slip on flange: Có lỗ trung tâm, dùng để kết nối ống với các thành phần khác.
Kết luận kỹ thuật: Slip on flange là giải pháp "vàng" cho các hệ thống đường ống không yêu cầu khả năng chịu áp lực và nhiệt độ cực cao, giúp tối ưu chi phí hiệu quả.
Vì sao slip on flange được sử dụng phổ biến?
Sở dĩ slip on flange xuất hiện trong hầu hết các dự án đường ống là nhờ những ưu điểm vượt trội:
Giá thành thấp: Chi phí sản xuất và vật tư thường rẻ hơn so với weld neck flange.
Dễ thi công, lắp đặt: Không yêu cầu căn chỉnh quá chính xác tuyệt đối như weld neck flange, giúp rút ngắn thời gian thi công.
Yêu cầu kỹ thuật không quá cao: Thợ hàn không cần phải có chứng chỉ hàn cao cấp để thực hiện mối hàn fillet.
Tuy nhiên, hãy nhớ: Bạn tuyệt đối không được sử dụng slip on flange cho các hệ thống vận hành ở áp lực và nhiệt độ cực cao, nơi mà weld neck flange là bắt buộc.
ỨNG DỤNG THỰC TẾ

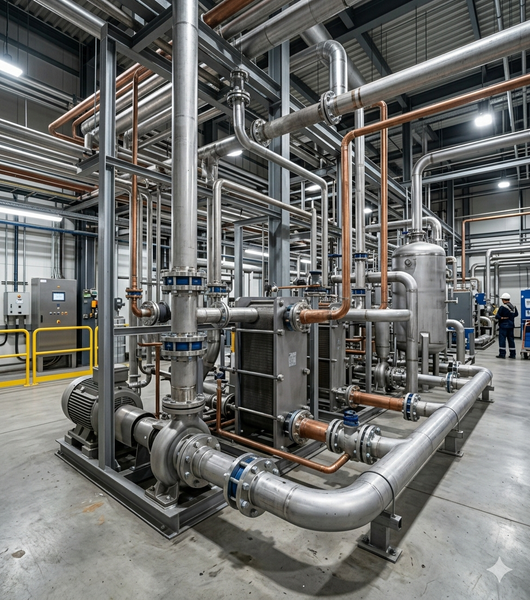

Ứng dụng của slip on flange trong công nghiệp
Nhờ sự cân bằng giữa chi phí và công năng, slip on flange được ứng dụng rộng rãi:
Hệ thống cấp thoát nước: Dùng cho các đường ống dẫn nước sạch, nước thải áp lực PN10, PN16.
Hệ thống HVAC (Điều hòa không khí): Kết nối đường ống nước lạnh, nước nóng trong các tòa nhà.
Nhà máy thực phẩm & dược phẩm: Sử dụng loại inox 316 để dẫn lưu chất không ăn mòn.
Hệ thống PCCC (Phòng cháy chữa cháy): Phổ biến cho các trục đứng và nhánh cấp nước.
Sai lầm thường gặp khi sử dụng slip on flange
Để tránh "mất tiền oan" và đảm bảo an toàn, bạn cần tránh các lỗi sau:
Sử dụng sai áp lực: Cố tình dùng slip on flange cho hệ thống áp Class 600, 900 trở lên.
Hàn không đúng kỹ thuật: Không hàn đường hàn fillet ở cả phía trong và phía ngoài ống.
Chọn sai tiêu chuẩn: Lắp mặt bích ANSI lồng vào ống có đường kính ngoài theo tiêu chuẩn JIS.
Hậu quả: Hệ thống chắc chắn sẽ bị rò rỉ tại mối hàn, sụt áp liên tục và nghiêm trọng hơn là gây phá hủy toàn bộ mối nối, buộc bạn phải dừng hệ thống để gia công lại.
HƯỚNG DẪN / CHECKLIST
Cách chọn slip on flange đúng kỹ thuật
Dưới đây là quy trình checklist 4 bước để bạn lựa chọn được bộ slip on flange phù hợp nhất:
Xác định áp lực tối đa của hệ thống: Từ đó chọn Class/PN phù hợp.
Chọn đúng tiêu chuẩn lắp đặt: Đảm bảo mặt bích khớp với tiêu chuẩn của các thành phần khác (van, ống).
Chọn vật liệu phù hợp với lưu chất: Inox cho hóa chất, thép cho nước thông thường.
Kiểm tra kỹ kích thước đường kính (DN): Đảm bảo ID mặt bích lồng vừa vào OD ống thực tế.
Checklist lắp đặt slip on flange chuẩn
Sau khi đã chọn được mặt bích phù hợp, khâu lắp đặt sẽ quyết định độ kín của mối nối:
[ ] Làm sạch bề mặt: Vệ sinh sạch sẽ dầu mỡ, bụi bẩn trên đầu ống và bề mặt sealing của bích.
[ ] Hàn đúng kỹ thuật: Bắt buộc hàn 2 mối hàn fillet: một phía trong và một phía ngoài ống.
[ ] Siết bulong đều lực: Siết bu lông theo thứ tự đối xứng (như hình ngôi sao) và sử dụng cờ lê lực.
[ ] Kiểm tra rò rỉ: Tiến hành thử áp hệ thống sau khi lắp đặt xong để đảm bảo độ kín.
FAQ - Những câu hỏi thường gặp
Slip on flange dùng cho áp lực bao nhiêu?
Thông thường, slip on flange hoạt động tốt ở các hệ thống áp lực thấp đến trung bình, phổ biến nhất là từ PN10, PN16 đến tối đa khoảng Class 300. Với các áp lực cao hơn, weld neck flange là bắt buộc.
Slip on flange có bắt buộc phải hàn không?
Có, điều này là bắt buộc. Slip on flange yêu cầu phải được hàn bằng hai mối hàn fillet (góc) ở cả phía trong và phía ngoài ống để tạo ra mối nối kín và chắc chắn.
Nên dùng slip on hay weld neck flange?
Câu trả lời phụ thuộc vào hệ thống cụ thể của bạn. Nếu bạn ưu tiên chi phí và dễ thi công ở áp lực trung bình, hãy chọn slip on flange. Nếu hệ thống vận hành ở áp lực, nhiệt độ cực cao hoặc có rung động mạnh, weld neck flange là bắt buộc.
Giá của slip on flange là bao nhiêu?
Giá thành phụ thuộc vào vật liệu (thép vs inox), kích thước (DN50 vs DN300) và cấp áp lực (Class 150 vs Class 300). Thông thường, nó rẻ hơn weld neck flange. Hãy liên hệ với chúng tôi để có báo giá nhanh nhất.
Kết luận
Hiểu rõ bản chất slip on flange là gì là chìa khóa để đảm bảo sự thành công cho dự án đường ống của bạn. Đây là một giải pháp nối ống cực kỳ hiệu quả về chi phí, dễ dàng lắp đặt, và phù hợp cho đại đa số các ứng dụng ở áp lực trung bình. Lựa chọn sai loại mặt bích không chỉ gây lãng phí, mà còn dẫn đến những sự cố rò rỉ kỹ thuật nghiêm trọng. Hy vọng bài viết này đã cung cấp đầy đủ kiến thức chuyên sâu giúp bạn đưa ra quyết định đúng đắn nhất.
