Slip On Flat Face Flange: Giải Pháp Kết Nối An Toàn Cho Hệ Thống Đường Ống

Trong quy trình thi công và lắp đặt hệ thống đường ống công nghiệp, việc đảm bảo độ kín khít tại các điểm nối là yêu cầu tiên quyết. Tuy nhiên, thực tế triển khai thường ghi nhận không ít sự cố đáng tiếc: từ việc kết nối không kín gây thất thoát lưu chất, đến việc chọn sai loại mặt bích so với tiêu chuẩn thiết bị, dẫn đến rò rỉ nghiêm trọng ngay khi vừa vận hành.

Một trong những nguyên nhân cốt lõi nằm ở sự nhầm lẫn phổ biến giữa hai dạng bề mặt bích: Flat Face (FF) và Raised Face (RF). Khi lắp đặt sai mục đích, áp lực siết bulong không được phân bổ đúng cách sẽ gây hư hỏng gioăng hoặc tệ hơn là làm nứt vỡ mặt bích của các thiết bị đắt tiền. Hiểu đúng về slip on flat face flange – một loại mặt bích phổ biến nhưng thường bị dùng sai – chính là chìa khóa để đảm bảo an toàn cho toàn bộ hệ thống áp lực thấp và trung bình.

Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và những lưu ý kỹ thuật quan trọng giúp bạn lựa chọn đúng loại mặt bích mặt phẳng cho công trình của mình.

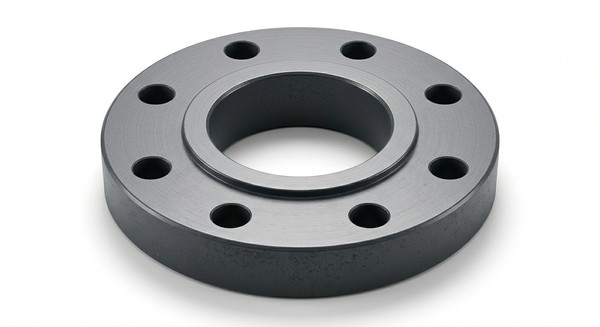

Slip On Flat Face Flange là gì? Định nghĩa và đặc điểm cấu tạo

Slip on flat face flange (mặt bích hàn trượt mặt phẳng) là một loại phụ kiện cơ khí được thiết kế với bề mặt kết nối hoàn toàn phẳng (Flat Face - FF). Khác với loại có gờ (Raised Face), bề mặt của bích FF không có phần nhô cao bao quanh lỗ ống, giúp diện tích tiếp xúc với gioăng phủ rộng trên toàn bộ mặt bích.

Về mặt kỹ thuật, chữ "Slip on" ám chỉ phương thức lắp đặt: mặt bích có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép nó lồng vào ống dễ dàng trước khi được hàn cố định. Đây là lựa chọn tối ưu cho các hệ thống đòi hỏi sự chính xác về mặt phẳng tiếp xúc và giảm thiểu ứng suất tập trung tại điểm nối.

Nguyên lý hoạt động và bản chất của kết nối bích mặt phẳng

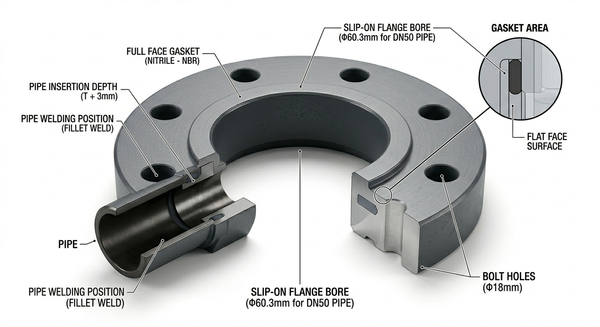

Cơ chế vận hành của slip on flat face flange dựa trên sự kết hợp giữa mối hàn chịu lực và lực ép bề mặt. Quy trình lắp đặt cơ bản bao gồm:

1. Lồng flange vào ống: Kỹ thuật viên đưa mặt bích vào vị trí mong muốn trên đường ống.

2. Hàn hai phía: Để đảm bảo độ chắc chắn và chống rò rỉ, bích được hàn cả ở phía trong họng bích và phía ngoài cổ bích (double welding).

3. Cơ chế kín khít: Khi kết nối hai mặt bích với nhau, bề mặt phẳng kết hợp với gioăng (thường là gioăng toàn mặt - full face gasket) sẽ giúp phân bổ lực siết đều trên toàn bộ bề mặt.

Tại sao phải dùng mặt phẳng (Flat Face)?

Mục đích chính của thiết kế FF là để tránh làm hỏng thiết bị kết nối. Trong các hệ thống sử dụng vật liệu giòn hoặc mềm như gang (cast iron), nhựa PVC, hoặc các loại van đồng, việc dùng mặt bích có gờ (RF) sẽ tạo ra ứng suất uốn cực lớn khi siết bulong, dễ gây nứt vỡ tai bích. Mặt phẳng FF giúp triệt tiêu rủi ro này bằng cách tạo ra sự tiếp xúc đồng nhất.

Phân tích chuyên sâu và phân loại Slip On Flange

Để chọn đúng loại mặt bích cho hệ thống, bạn cần phân biệt rõ các tiêu chí phân loại dựa trên tiêu chuẩn và vật liệu:

Phân loại theo bề mặt kết nối

• Flat Face (FF): Toàn bộ bề mặt nằm trên một mặt phẳng duy nhất. Thường dùng cho hệ thống áp lực thấp.

• Raised Face (RF): Có một phần gờ nhô cao ở giữa để tập trung áp lực lên gioăng, dùng cho áp lực cao hơn.

Phân loại theo tiêu chuẩn kỹ thuật

Tùy vào quốc gia và yêu cầu dự án mà mặt bích được sản xuất theo các hệ tiêu chuẩn khác nhau:

• ANSI/ASME (Mỹ): Phổ biến với các Class 150, 300.

• JIS (Nhật Bản): Thường gặp JIS 5K, 10K, 20K.

• DIN (Đức/Châu Âu): Ký hiệu theo PN (PN10, PN16).

Phân loại theo vật liệu

• Thép carbon: Phổ biến trong hệ thống nước, khí nén thông thường.

• Inox (304, 316): Dùng cho môi trường hóa chất, chống ăn mòn.

• Thép mạ kẽm: Tăng khả năng chống oxy hóa cho các công trình ngoài trời.

Thông số kỹ thuật quan trọng khi lựa chọn mặt bích

Việc sai lệch chỉ vài milimet trong thông số có thể dẫn đến việc không thể lắp đặt được bulong. Bạn cần kiểm tra kỹ các thông số sau:

• DN (Nominal Diameter): Đường kính định danh của ống (ví dụ DN50, DN100).

• Áp lực (Class/PN): Khả năng chịu tải áp suất của bích.

• Số lỗ bulong: Phải tương thích tuyệt đối với mặt bích của thiết bị (van, máy bơm).

• Độ dày (T): Quyết định độ bền và khả năng chịu lực của mối kết nối.

Bảng minh họa tiêu chuẩn mặt bích (Tham khảo)

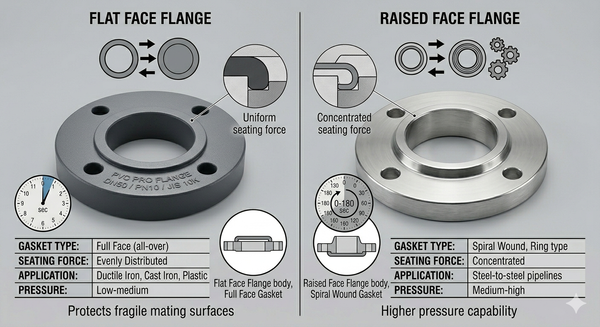

So sánh Flat Face (FF) vs Raised Face (RF): Khi nào dùng loại nào?

Sự khác biệt lớn nhất không nằm ở thẩm mỹ mà nằm ở cách thức phân bổ lực.

Giải thích chuyên môn: Raised Face (RF) tạo ra một áp lực cực lớn tại vị trí gioăng, giúp mối nối kín hơn dưới áp suất cao. Tuy nhiên, nếu bạn siết RF vào một mặt bích FF bằng nhựa, phần gờ nhô cao sẽ đóng vai trò như một đòn bẩy làm gãy bích nhựa. Do đó, FF là giải pháp bảo vệ an toàn cho các vật liệu mềm.

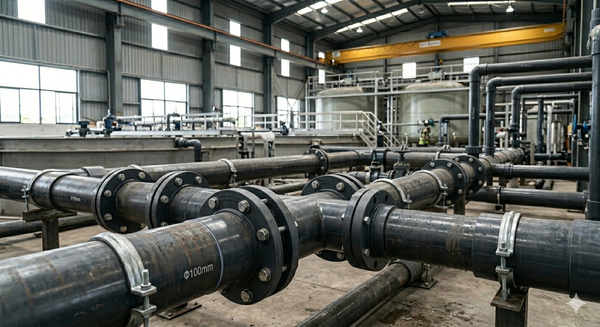

Ứng dụng thực tế của Slip On Flat Face Flange

Nhờ tính năng dễ lắp đặt và an toàn, mặt bích FF được ứng dụng rộng rãi trong các lĩnh vực:

• Hệ thống cấp thoát nước: Đặc biệt là tại các trạm bơm, nơi sử dụng nhiều máy bơm vỏ gang.

• Xử lý nước thải: Kết nối các bồn chứa nhựa uPVC hoặc HDPE.

• Đường ống nhựa: Dùng cho các công trình tưới tiêu, nước sinh hoạt quy mô lớn.

• Hệ thống áp lực thấp: Các đường ống thông gió, dẫn khí áp suất nhẹ trong nhà xưởng.

Khi hệ thống của bạn yêu cầu sự linh hoạt trong lắp đặt và cần giảm rủi ro nứt vỡ cho các thiết bị kết nối đắt tiền bằng vật liệu giòn, slip on flat face flange là ưu tiên hàng đầu.

Sai lầm thường gặp và hậu quả khi lắp đặt

1. Dùng bích FF kết nối với bích RF: Đây là sai lầm chết người. Bề mặt không tương thích dẫn đến việc gioăng không được ép đều, gây rò rỉ ngay lập tức.

2. Không dùng gioăng phù hợp: Với bích FF, bắt buộc phải dùng gioăng toàn mặt (Full Face Gasket). Nếu dùng gioăng chỉ nằm trong lòng bulong (Ring Gasket), mặt bích có thể bị vênh khi siết chặt.

3. Hàn sai kỹ thuật: Chỉ hàn bên ngoài cổ bích mà bỏ qua mối hàn bên trong họng bích, làm giảm khả năng chịu lực của mối nối.

Hậu quả: Không chỉ gây rò rỉ lưu chất gây thất thoát, việc nứt mặt bích thiết bị còn buộc bạn phải dừng hệ thống để thay thế, gây thiệt hại lớn về kinh tế và thời gian.

Hướng dẫn lắp đặt Slip On Flat Face Flange đúng kỹ thuật

Để mối nối bền bỉ theo thời gian, hãy tuân thủ quy trình 4 bước tiêu chuẩn:

• Bước 1 - Lồng bích: Vệ sinh đầu ống và lồng mặt bích vào sao cho đầu ống cách mặt bích một khoảng bằng độ dày thành ống cộng thêm 3-5mm.

• Bước 2 - Canh chỉnh: Đảm bảo mặt bích vuông góc với trục ống và các lỗ bulong không bị lệch hướng.

• Bước 3 - Hàn cố định: Thực hiện mối hàn góc (fillet weld) cả ở mặt trong và mặt ngoài của bích. Lưu ý tránh làm biến dạng bề mặt phẳng của bích khi hàn.

• Bước 4 - Lắp đặt: Đặt gioăng toàn mặt vào giữa, xỏ bulong.

Tips từ chuyên gia: Hãy siết bulong theo sơ đồ hình sao (đối xứng) để lực ép được trải đều. Tuyệt đối không siết chết một con bulong rồi mới sang con khác, điều này sẽ làm vênh mặt phẳng kết nối.

FAQ: Những câu hỏi thường gặp về mặt bích FF

1. Flat face flange có chịu được áp lực cao không?

Thường thì không. Chúng chủ yếu dùng cho các Class thấp (Class 125, 150) hoặc PN6, PN10. Với áp lực cực cao, người ta bắt buộc dùng Raised Face (RF).

2. Có thể dùng thay Raised Face (RF) trong mọi trường hợp không?

Không. Bạn chỉ nên dùng FF khi thiết bị kết nối cũng có bề mặt phẳng hoặc làm từ vật liệu giòn. Việc dùng FF thay cho RF ở hệ thống áp lực cao sẽ không đảm bảo độ kín.

3. Tại sao khi lắp bích FF vào ống nhựa lại ít bị nứt hơn?

Vì diện tích tiếp xúc rộng của mặt phẳng giúp lực siết từ bulong phân tán đều lên toàn bộ bề mặt nhựa, không tạo ra điểm tập trung ứng suất gây gãy.

4. Cần dùng loại gioăng nào cho bích mặt phẳng?

Nên dùng gioăng cao su hoặc gioăng không Amiang loại toàn mặt (có đục lỗ bulong) để tối ưu độ kín.

Kết luận

Slip on flat face flange là một thành phần quan trọng trong hệ thống đường ống, mang lại sự kết nối ổn định và an toàn, đặc biệt là khi làm việc với các thiết bị bằng gang, nhựa hoặc trong môi trường áp lực vừa phải. Hiểu rõ bản chất của bích mặt phẳng giúp bạn tránh được các lỗi lắp đặt ngớ ngẩn nhưng vô cùng tốn kém.

Việc đầu tư đúng loại mặt bích và tuân thủ quy trình lắp đặt không chỉ giúp hệ thống vận hành trơn tru mà còn kéo dài tuổi thọ cho các thiết bị đắt tiền.
