Slip On Plate Flange Là Gì? Giải Pháp Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp
Thực tế thi công đường ống công nghiệp và vai trò của mặt bích
Trong quy trình thiết kế và lắp đặt hệ thống đường ống công nghiệp, việc lựa chọn loại mặt bích (flange) phù hợp không chỉ đơn thuần là vấn đề kỹ thuật mà còn ảnh hưởng trực tiếp đến hiệu quả kinh tế của dự án. Một lựa chọn đúng đắn sẽ đảm bảo độ kín khít tuyệt đối cho hệ thống, tối ưu hóa chi phí lắp đặt, tăng cường độ an toàn vận hành và rút ngắn đáng kể thời gian thi công.
Ngược lại, thực tế cho thấy nhiều kỹ sư hoặc nhà thầu gặp phải những rắc rối lớn khi chọn sai loại flange. Những hệ lụy phổ biến có thể kể đến như: mối hàn khó thực hiện dẫn đến biến dạng nhiệt, rò rỉ lưu chất gây thất thoát tài nguyên, chi phí vật tư bị đẩy lên cao vô lý hoặc mặt bích không chịu nổi áp suất làm việc thực tế của hệ thống.
Để giải quyết bài toán này, Slip on plate flange trở thành một giải pháp phổ biến và được tin dùng rộng rãi. Với ưu điểm dễ lắp đặt, giá thành hợp lý và quy trình gia công đơn giản, loại mặt bích này đang chiếm lĩnh thị phần lớn trong các dự án cơ điện công nghiệp hiện nay.
Slip on plate flange là gì? Kiến thức nền tảng cần nắm vững
Định nghĩa kỹ thuật

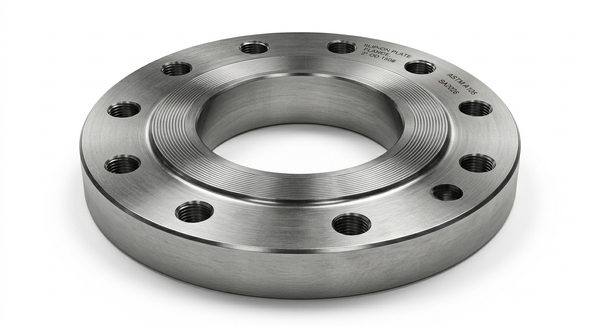

Slip on plate flange (mặt bích phẳng dạng trượt) là loại mặt bích được gia công chế tạo trực tiếp từ thép tấm (plate steel) thay vì phương pháp đúc hay rèn khối. Đặc điểm kỹ thuật cốt lõi của nó là đường ống sẽ được đưa xuyên qua lỗ trung tâm của flange. Sau khi căn chỉnh vị trí, kỹ thuật viên sẽ tiến hành hàn cố định mặt bích vào ống tại cả mặt trong và mặt ngoài
Đặc điểm nổi bật
Khác với các dòng mặt bích có cổ dài, Slip on plate flange sở hữu thiết kế phẳng, đơn giản và gọn nhẹ. Chính cấu tạo này giúp cho quá trình thi công trở nên nhanh chóng hơn. Quan trọng nhất, về mặt kinh tế, chi phí sản xuất của loại mặt bích này thường thấp hơn đáng kể so với dòng Weld neck flange (mặt bích cổ hàn) do không tốn nhiều công đoạn gia công phức tạp.
Cấu tạo và nguyên lý hoạt động của Slip on plate flange
Cấu tạo chi tiết
Một sản phẩm Slip on plate flange tiêu chuẩn bao gồm các bộ phận chính sau:

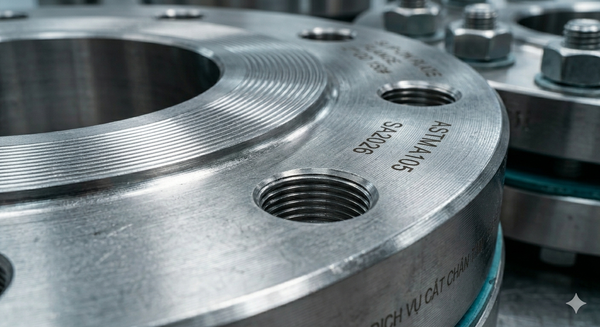

Thân flange: Thường được gia công bằng cách cắt từ thép tấm carbon steel hoặc inox tấm tùy theo môi trường sử dụng.
Lỗ bulong: Các lỗ tròn được khoan chính xác dọc theo vành mặt bích để thực hiện liên kết hai mặt bích đối diện hoặc kết nối với van, thiết bị.
Đường kính trong (Bore): Được tính toán lớn hơn một chút so với đường kính ngoài (OD) của ống để đảm bảo ống có thể "trượt" vào một cách dễ dàng nhưng vẫn đủ khít để hàn fillet.
Bề mặt flange: Tùy vào yêu cầu kỹ thuật, mặt bích có thể có dạng RF (Raised Face - mặt lồi) để tăng áp lực lên gioăng hoặc FF (Flat Face - mặt phẳng) cho các ứng dụng áp suất thấp.
Nguyên lý hoạt động và quy trình lắp đặt
Quy trình lắp đặt của loại mặt bích này khá trực quan: người thợ trượt flange vào ống đến vị trí cần thiết, sau đó thực hiện hai mối hàn fillet (hàn góc) tại vành trong và vành ngoài bích.
Cơ chế làm kín được thiết lập khi một gioăng (gasket) được kẹp giữa hai mặt bích đối diện. Khi các bulong được siết chặt với lực mô-men xoắn chuẩn, gioăng sẽ bị nén lại và điền đầy vào các khoảng hở nhỏ nhất trên bề mặt flange, tạo ra cơ chế chống rò rỉ hiệu quả cho hệ thống.
Vì sao Slip on plate flange dễ thi công và tiết kiệm chi phí?
Không phải ngẫu nhiên mà dòng mặt bích này lại có mặt ở hầu hết các công trình cấp thoát nước hay HVAC. Có 3 lý do chính khiến nó được ưu tiên:
Không yêu cầu bevel phức tạp: Khác với bích cổ hàn yêu cầu vát mép ống để hàn đối đầu (butt weld), Slip on plate flange chỉ yêu cầu cắt ống thẳng. Điều này giảm thiểu tối đa thời gian chuẩn bị và yêu cầu về máy móc gia công tại công trường.
Dễ căn chỉnh: Do có thể trượt tự do trên ống trước khi hàn, kỹ thuật viên dễ dàng căn chỉnh độ đồng tâm và khoảng cách giữa các mặt bích, đặc biệt hữu ích trong các hệ thống piping phổ thông có độ phức tạp trung bình.
Tiết kiệm chi phí đầu tư: Phương pháp sản xuất cắt từ thép tấm giúp giảm chi phí phôi và nhân công so với phương pháp rèn (forged flange). Đối với các dự án sử dụng hàng nghìn mặt bích, khoản tiết kiệm này là vô cùng lớn.
Phân tích chuyên sâu: Phân loại và thông số kỹ thuật quan trọng
Phân loại theo vật liệu
Carbon Steel: Phổ biến nhất là thép ASTM A105 hoặc SS400, dùng cho các môi trường nước, khí nén thông thường.
Inox (Stainless Steel): Các mác thép như SUS304 hoặc SUS316 thường dùng cho môi trường hóa chất, nước sạch hoặc yêu cầu chống ăn mòn cao.
Thép mạ kẽm: Thân bích được mạ kẽm nhúng nóng để tăng khả năng chống oxy hóa khi lắp đặt ngoài trời.
Phân loại theo tiêu chuẩn và kiểu mặt
Việc lựa chọn tiêu chuẩn phải đồng nhất với các thiết bị khác trong hệ thống:
ANSI / ASME: Tiêu chuẩn Mỹ, rất phổ biến trong dầu khí và công nghiệp nặng.
JIS: Tiêu chuẩn Nhật Bản, dùng nhiều trong các nhà máy có vốn đầu tư Châu Á tại Việt Nam.
DIN: Tiêu chuẩn Châu Âu, thường dùng trong các hệ thống xử lý nước hiện đại.
Kiểu mặt flange:
RF (Raised Face): Có phần gờ nhô cao ở giữa, giúp tập trung lực siết lên gioăng, mang lại độ kín cao hơn.
FF (Flat Face): Mặt phẳng hoàn toàn, thường dùng kết nối với các thiết bị bằng gang hoặc hệ thống áp suất thấp để tránh nứt bích khi siết.

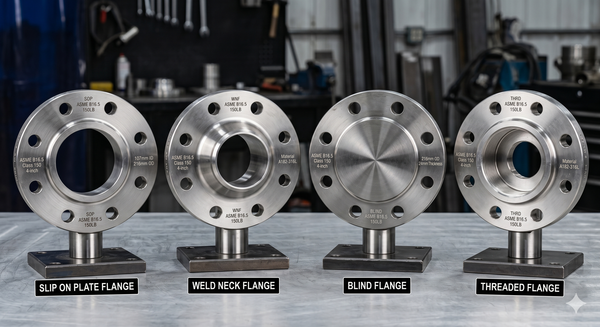

So sánh thực tế: Slip on plate flange vs Các dòng mặt bích khác
| Tiêu chí | Slip On Plate Flange | Weld Neck Flange |
| Giá thành | Thấp hơn đáng kể | Cao do gia công phức tạp |
| Cách thức hàn | Hàn Fillet (2 phía) | Hàn Butt weld (1 phía) |
| Độ bền áp lực | Trung bình | Rất cao |
| Thi công | Dễ dàng, nhanh chóng | Phức tạp, yêu cầu thợ bậc cao |
| Ứng dụng | Áp suất thấp đến trung bình | Áp suất cao, nhiệt độ khắc nghiệt |
So sánh giữa Plate Flange và Forged Flange (Mặt bích rèn):
Plate flange được cắt từ thép tấm có độ bền cơ học ở mức trung bình, phù hợp cho công nghiệp phổ thông. Trong khi đó, Forged flange qua quá trình rèn nhiệt sẽ có cấu trúc kim loại chặt chẽ hơn, chịu được áp suất cao và các cú sốc nhiệt lớn nhưng mức giá cũng "đắt đỏ" hơn nhiều.

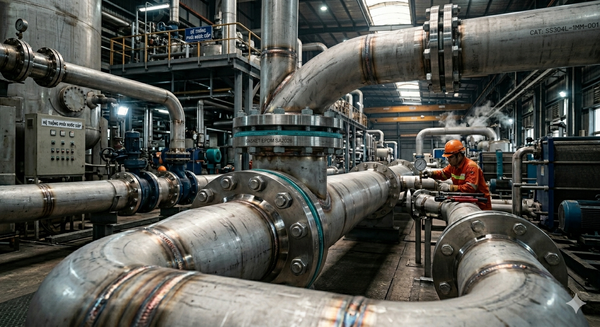

Ứng dụng thực tế và những sai lầm thường gặp
Khi nào nên dùng Slip on plate flange?
Loại mặt bích này là "vị cứu tinh" trong các hạng mục sau:
Hệ thống cấp thoát nước: Từ đường ống nước sạch đến xử lý nước thải công nghiệp.
HVAC (Điều hòa thông gió): Kết nối đường ống cho hệ thống Chiller, Cooling tower.
PCCC (Phòng cháy chữa cháy): Đường ống sprinkler và hệ thống bơm chữa cháy.
Nhà máy công nghiệp: Dẫn khí nén, hơi áp thấp hoặc các dây chuyền sản xuất thực phẩm nhẹ.
Các sai lầm "chết người" cần tránh
Nhiều thầu phụ do thiếu kinh nghiệm thường mắc lỗi:
Chọn sai áp suất flange: Sử dụng bích Class 150 cho hệ thống yêu cầu Class 300, dẫn đến biến dạng mặt bích ngay khi test áp.
Hàn không đủ kỹ thuật: Chỉ hàn một phía hoặc mối hàn quá mỏng làm yếu liên kết cơ khí.
Dùng cho áp suất quá cao: Cố tình dùng Plate flange cho hệ hơi áp suất cao để tiết kiệm chi phí, điều này cực kỳ nguy hiểm cho sự an toàn của nhân công vận hành.
Hướng dẫn lựa chọn và Checklist lắp đặt chuyên nghiệp
5 Bước chọn Slip on plate flange chuẩn xác
Bước 1: Xác định môi trường lưu chất (Nước lạnh, hơi nóng hay hóa chất ăn mòn) để chọn vật liệu phù hợp (Thép A105, SUS304 hay SUS316).
Bước 2: Đối chiếu áp suất vận hành của hệ thống với các Class/PN của mặt bích.
Bước 3: Chọn tiêu chuẩn kỹ thuật (ANSI, JIS, DIN) để đảm bảo lắp vừa với van và máy bơm.
Bước 4: Lựa chọn kiểu mặt RF hay FF tùy theo loại gasket sử dụng.
Bước 5: Chọn loại gioăng tương thích (PTFE cho hóa chất, Graphite cho nhiệt độ cao).
Checklist trước khi lắp đặt dành cho giám sát thi công
Kiểm tra kích thước flange có khớp với OD ống không.
Kiểm tra độ đồng tâm của hai đầu ống trước khi hàn cố định.
Vệ sinh sạch bề mặt gasket, đảm bảo không có vết xước sâu.
Siết bulong theo sơ đồ đối xứng để lực ép được phân bổ đều.
Tiến hành thử áp suất (Hydrotest) toàn hệ thống sau khi lắp đặt xong.
FAQ – Những câu hỏi thường gặp về Slip on plate flange
1. Slip on plate flange có khác forged flange thế nào?
Plate flange được cắt từ thép tấm phẳng, giá rẻ và chịu áp trung bình. Forged flange được rèn nhiệt, cấu trúc thép bền hơn, chịu áp tốt hơn nhưng giá cao hơn.
2. RF và FF flange khác nhau ở điểm nào?
RF (Raised Face) có gờ nhô lên để tăng độ kín cho gioăng. FF (Flat Face) là mặt phẳng hoàn toàn, dùng cho các ứng dụng áp thấp hoặc khi kết nối với mặt bích gang của máy bơm để tránh làm nứt gang khi siết.
3. Tại sao nên dùng vật liệu inox cho mặt bích này?
Inox (SUS304/316) giúp mặt bích không bị hoen gỉ, cực kỳ quan trọng trong ngành thực phẩm, dược phẩm hoặc các nhà máy tại khu vực ven biển có nồng độ muối cao.
Kết luận:
Slip on plate flange là lựa chọn thông minh cho những hệ thống yêu cầu sự nhanh chóng, tiết kiệm mà vẫn đảm bảo được hiệu năng vận hành ổn định. Tuy nhiên, hãy luôn đảm bảo bạn chọn đúng thông số kỹ thuật và lắp đặt chuẩn xác để hệ thống hoạt động an toàn nhất. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Slip On Plate Flange
