Smooth Finish Flange là gì? Giải pháp làm kín tối ưu cho ngành thực phẩm và dược phẩm
Vì sao bề mặt flange ảnh hưởng đến khả năng sealing?
Trong thiết kế kỹ thuật đường ống công nghiệp, khả năng làm kín (sealing) là yếu tố sống còn để đảm bảo an toàn vận hành. Thực tế tại các hệ thống yêu cầu độ sạch cao như thực phẩm, hóa chất tinh khiết, HVAC hay các hệ thống chân không (vacuum), không hiếm trường hợp mặt bích (flange) bị rò rỉ lưu chất dù đã sử dụng gioăng (gasket) mới. Nguyên nhân của hiện tượng này thường không chỉ nằm ở chất lượng gasket hay lực siết bu lông, mà còn nằm ở độ hoàn thiện bề mặt (surface finish) của mặt bích.
Nhiều trường hợp mặt bích bị rò rỉ do rung động hoặc áp suất thay đổi đột ngột khiến lớp đệm bị biến dạng không đồng đều. Khi đó, smooth finish flange (mặt bích bề mặt nhẵn) trở thành giải pháp ưu việt cho các ứng dụng yêu cầu độ kín đặc biệt và vệ sinh cao. Tuy nhiên, người dùng thường băn khoăn: Smooth finish khác biệt thế nào với serrated finish (bề mặt có rãnh)? Khi nào thì nên dùng bề mặt nhẵn thay vì bề mặt răng cưa? Liệu độ nhẵn cao có gây trượt gasket khi vận hành ở áp suất lớn?
Bài viết này sẽ giúp bạn hiểu sâu về khái niệm smooth finish flange, nguyên lý làm kín đặc thù và cách phân biệt các kiểu bề mặt để lựa chọn chính xác cho hệ thống công nghiệp của mình.
Kiến thức nền: Smooth Finish Flange là gì?
Khái niệm và đặc điểm hình học

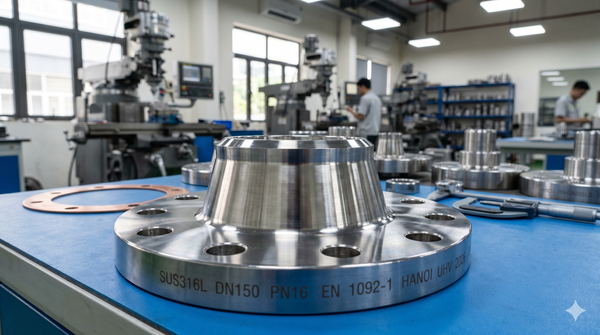

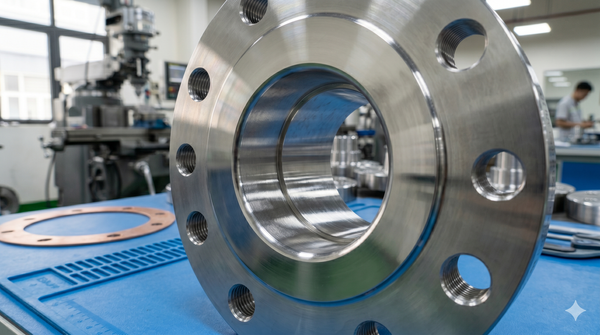

Smooth finish flange là loại mặt bích có bề mặt làm kín được gia công đạt độ nhẵn cao, độ nhám thấp và hoàn toàn không có các rãnh răng cưa (serrations) có thể quan sát bằng mắt thường. Thay vì tạo ra các "răng" để bám vào gasket, bề mặt này tập trung vào sự phẳng mịn tuyệt đối để tạo ra diện tích tiếp xúc lớn nhất.
Dòng mặt bích này thường được kết hợp với các loại gioăng mềm (soft gasket) hoặc dùng trong các hệ thống đòi hỏi tính vệ sinh cực cao, nơi mà các rãnh nhỏ nhất cũng có thể trở thành nơi trú ngụ của vi khuẩn.
Ý nghĩa của mức độ hoàn thiện bề mặt (Surface Finish)
Trong kỹ thuật cơ khí, flange finish là thông số đo lường mức độ nhám của bề mặt sealing. Thông số này ảnh hưởng trực tiếp tới:
Khả năng làm kín: Quyết định mức độ khít giữa mặt bích và gioăng.
Độ kín áp lực: Khả năng ngăn chặn lưu chất rò rỉ dưới áp suất cao.
Tuổi thọ gasket: Bề mặt nhẵn giúp giảm ma sát và hư hỏng cơ học cho các loại gioăng làm từ vật liệu mềm.
Nguyên lý làm kín của smooth finish flange
Mặt bích bề mặt nhẵn tạo ra liên kết kín bằng cách phân phối lực ép bu lông đều khắp diện tích bề mặt tiếp xúc phẳng và mịn. Khác với bề mặt răng cưa ép sâu vào gioăng để tạo rãnh, smooth finish ôm khít lấy bề mặt gioăng một cách nhẹ nhàng nhưng toàn diện. Điều này giúp tăng độ sạch cho hệ thống vì không có khe hở cơ học li ti tại các rãnh bích.
Vì sao độ nhám flange lại quan trọng?
Về mặt kỹ thuật, nếu bề mặt quá nhám, gioăng mềm dễ bị cắt đứt hoặc hỏng cấu trúc dưới lực siết mạnh, dẫn đến nguy cơ leak cao. Ngược lại, nếu bề mặt quá mịn (nhẵn bóng như gương), một số loại gioăng chịu áp sẽ khó bám dính (grip), dễ bị đẩy văng ra ngoài dưới áp lực lưu chất. Do đó, việc chọn đúng độ nhám cho từng ứng dụng là chìa khóa để đạt hiệu suất sealing ổn định nhất.
Phân tích chuyên sâu: Các loại Flange Finish và thông số kỹ thuật
So sánh các kiểu flange finish phổ biến
Trên thị trường hiện nay có ba kiểu hoàn thiện bề mặt mặt bích chính:
Smooth Finish: Bề mặt phẳng, nhẵn, lý tưởng cho gasket mềm bằng cao su hoặc PTFE.
Serrated Finish: Bề mặt có các đường rãnh đồng tâm (concentric) hoặc đường rãnh dạng xoắn (phonographic). Các rãnh này giúp tăng độ bám cho gioăng kim loại hoặc gioăng xoắn.
Spiral Serrated Finish: Một dạng rãnh xoắn liên tục, thường dùng trong công nghiệp nặng và hệ thống áp lực cao.
Thông số độ nhám (Surface Roughness)
Độ nhám của smooth finish flange thường được ký hiệu bằng chỉ số Ra (Average Roughness). Thông số tiêu chuẩn thường dao động trong khoảng:
Ra≈0.8–3.2μm
Mức độ nhám này đảm bảo bề mặt đủ phẳng để làm kín nhưng vẫn có độ bám vi mô cần thiết để giữ gioăng cố định.
Vật liệu sản xuất phổ biến
Mặt bích bề mặt nhẵn thường được chế tạo từ các vật liệu có tính bền vững và chống ăn mòn cao:
Stainless Steel 304/316L: Phổ biến nhất trong ngành thực phẩm và dược phẩm nhờ tính trơ hóa học.
Carbon Steel: Dùng cho các ứng dụng nước sạch hoặc dầu khí không yêu cầu khắt khe về độ tinh khiết.
Duplex Steel: Dành cho môi trường nước biển hoặc hóa chất cực mạnh.

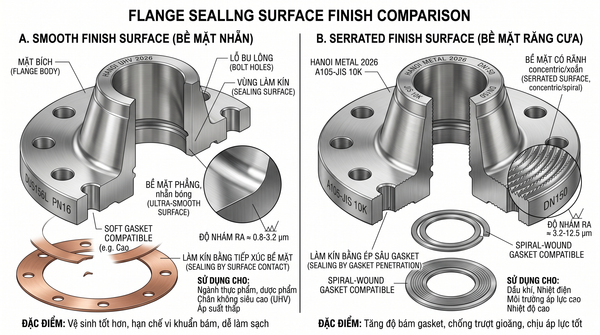

So sánh chi tiết: Smooth Finish vs. Serrated Flange
| Tiêu chí | Smooth Finish | Serrated Finish |
| Đặc điểm bề mặt | Nhẵn mịn, độ nhám thấp | Có rãnh sâu (răng cưa) |
| Gioăng phù hợp | Soft gasket (Cao su, PTFE) | Spiral wound gasket, gioăng chì |
| Tính vệ sinh | Rất cao, dễ làm sạch | Trung bình, dễ đọng cặn |
| Độ bám gioăng | Thấp hơn | Rất cao |
| Ứng dụng chính | Thực phẩm, dược phẩm, chân không | Dầu khí, nhiệt điện, áp lực cao |
Tại sao ngành thực phẩm lại "ưu ái" smooth finish?

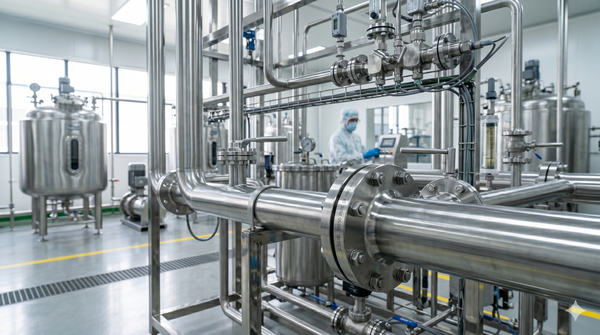

Trong thực tế sản xuất thực phẩm và đồ uống, việc vệ sinh hệ thống (CIP - Clean In Place) là bắt buộc hàng ngày. Bề mặt nhẵn của smooth finish flange giúp hạn chế tối đa việc vi khuẩn, nấm mốc hay dư lượng sản phẩm bám lại trong các rãnh nhỏ. Điều này giảm thiểu nguy cơ nhiễm chéo (contamination) và đảm bảo tiêu chuẩn an toàn vệ sinh thực phẩm khắt khe nhất.
Ứng dụng thực tế: Khi nào nên dùng Smooth Finish Flange?
Nhờ đặc tính sạch và làm kín nhẹ nhàng, loại mặt bích này được ứng dụng rộng rãi trong:
Dược phẩm & Semiconductor: Sản xuất thuốc và linh kiện bán dẫn yêu cầu môi trường siêu sạch.
Hệ thống chân không (Vacuum system): Đảm bảo độ kín tuyệt đối để duy trì áp suất âm mà không gây thẩm thấu khí qua các rãnh.
Hệ thống nước tinh khiết: Sản xuất nước đóng chai hoặc nước cất y tế.
Hóa chất tinh khiết: Tránh các phản ứng phụ do tạp chất đọng trong rãnh bích.
Sai lầm thường gặp khi sử dụng
Dùng sai gasket: Lắp gioăng xoắn kim loại (Spiral wound gasket) lên mặt bích smooth finish có thể không đạt độ kín tối ưu do gioăng này cần rãnh bích để bám.
Chọn finish quá mịn cho áp suất cao: Nếu bề mặt được mài bóng quá mức (như gương), gioăng có thể bị "trượt" khỏi vị trí dưới tác động của áp lực lớn.
Bỏ qua việc kiểm tra độ nhám thực tế: Chỉ nhìn bằng mắt thường đôi khi không đánh giá chính xác được chỉ số Ra, dẫn đến sự không đồng bộ trong hệ thống.
Hướng dẫn lựa chọn và lắp đặt kỹ thuật
Checklist trước khi mua smooth finish flange
[ ] Loại gioăng: Bạn sẽ dùng gioăng cao su, PTFE hay gioăng không amiăng?
[ ] Áp suất vận hành: Hệ thống là áp suất thấp, trung bình hay chân không?
[ ] Vật liệu: Inox 304 hay 316L là tối ưu cho ngân sách và môi trường?
[ ] Chỉ số Ra: Yêu cầu độ nhám cụ thể là bao nhiêu (ví dụ 1.6 $\mu m$)?
[ ] Tiêu chuẩn: Mặt bích theo chuẩn ANSI, DIN hay JIS?
Quy trình lắp đặt đúng kỹ thuật
Làm sạch: Lau sạch bề mặt sealing bằng dung dịch tẩy rửa chuyên dụng, đảm bảo không có bụi bẩn hay vết xước.
Căn chỉnh (Alignment): Kiểm tra gioăng nằm chính xác giữa tâm hai mặt bích.
Siết lực: Siết bu lông đều tay theo sơ đồ đối xứng để dàn đều áp lực lên bề mặt nhẵn.
Kiểm tra: Thực hiện thử xì (leak test) bằng bọt xà phòng hoặc thiết bị dò khí sau khi hoàn thiện.
Mẹo bảo quản và sử dụng
Để tăng hiệu quả làm kín, bạn nên tránh tuyệt đối việc dùng các vật sắc nhọn tác động lên bề mặt nhẵn. Một vết trầy xước nhỏ trên bề mặt smooth finish có thể tạo thành một đường dẫn cho lưu chất rò rỉ ra ngoài. Hãy vệ sinh định kỳ và luôn thay mới gioăng khi có dấu hiệu hư hỏng.
FAQ – Giải đáp thắc mắc về Smooth Finish Flange
Smooth finish flange là gì?
Là loại mặt bích có bề mặt tiếp xúc với gioăng được gia công nhẵn mịn, độ nhám thấp để tối ưu diện tích tiếp xúc.
Nên dùng gasket nào cho mặt bích bề mặt nhẵn?
Các loại gioăng mềm (soft gasket) như cao su, silicon, PTFE (Teflon) hoặc gioăng không amiăng là sự lựa chọn tốt nhất.
Smooth finish có chịu được áp lực cao không?
Có, nếu bạn chọn đúng vật liệu và thiết kế bu lông chịu tải phù hợp. Tuy nhiên, ở áp suất cực cao, người ta thường ưu tiên bề mặt răng cưa để tăng độ bám.
Làm sao để biết mặt bích đạt độ nhẵn chuẩn?
Các kỹ sư thường sử dụng máy đo độ nhám cầm tay để xác định chỉ số Ra thực tế trên bề mặt bích trước khi lắp đặt.
Kết luận:
Smooth finish flange không chỉ là một cấu kiện cơ khí, mà là giải pháp đảm bảo tính tinh khiết và độ kín tuyệt đối cho các hệ thống công nghệ cao. Việc hiểu và chọn đúng bề mặt mặt bích sẽ giúp bạn tiết kiệm chi phí bảo trì và nâng cao tuổi thọ cho toàn bộ hệ thống.
