Hướng Dẫn Kỹ Thuật Toàn Diện Về SO RF Flange: Giải Pháp Tối Ưu Cho Đường Ống Công Nghiệp
Vì sao SO RF flange được dùng phổ biến trong hệ thống đường ống?
Trong thiết kế và vận hành hạ tầng cơ điện, việc lựa chọn phụ kiện kết nối là yếu tố sống còn quyết định độ bền của toàn bộ hệ thống. Hãy xem xét các môi trường thực tế như dây chuyền chế biến của nhà máy thực phẩm, hệ thống điều hòa không khí trung tâm HVAC, hay các đường ống hơi nước áp suất trung bình. Điểm chung của các hệ thống này là gì? Chúng đều yêu cầu một phương thức liên kết vừa phải dễ dàng thi công, đảm bảo khả năng chịu áp lực ổn định, lại vừa linh hoạt khi cần tháo lắp bảo trì định kỳ mà không phải cắt phá cấu trúc ống.
Đối mặt với những bài toán đó, SO RF flange chính là câu trả lời được các kỹ sư ưu tiên hàng đầu. Việc ứng dụng mặt bích SO RF giúp giải quyết triệt để sự cân bằng giữa bài toán kinh tế và hiệu suất kỹ thuật. Dòng flange slip on raised face này sở hữu thiết kế thông minh, tối giản hóa quy trình hàn lắp nhưng vẫn mang lại độ kín khít đáng tin cậy. Bài viết này sẽ phân tích sâu dưới góc nhìn chuyên gia về cấu tạo, nguyên lý và những lưu ý cốt lõi giúp bạn tối ưu hóa dòng sản phẩm này cho công trình của mình.

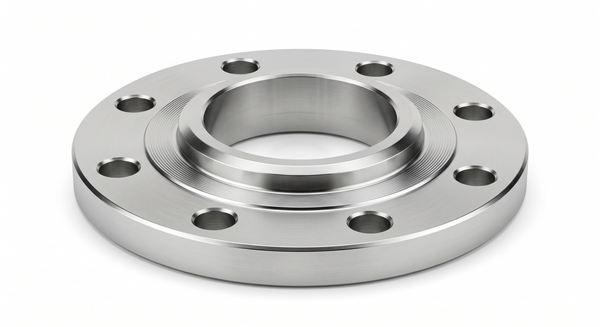

SO RF flange là gì?
Định nghĩa ngắn: SO RF flange là mặt bích slip-on có bề mặt raised face, được dùng để kết nối đường ống trong hệ thống công nghiệp áp lực trung bình.
Để hiểu một cách chi tiết, tên gọi của sản phẩm phản ánh chính xác hai đặc tính kỹ thuật cốt lõi:
SO (Slip-On): Đây là kiểu mặt bích lồng, nghĩa là đường kính trong của bích lớn hơn đường kính ngoài của ống một chút. Mặt bích sẽ "trượt" qua đầu ống và được cố định bằng hai đường hàn (một đường hàn góc bên ngoài cổ bích và một đường hàn phẳng bên trong lòng bích).
RF (Raised Face): Đây là kiểu bề mặt làm kín có gờ nhô lên. Phần gờ này tập trung xung quanh lỗ thoát dòng chảy, đóng vai trò làm bệ đỡ tập trung lực khi chúng ta siết chặt gasket flange (gioăng làm kín).
Sự kết hợp này tạo nên một cấu trúc so flange vô cùng linh hoạt. Phần thân trượt giúp thợ thi công dễ dàng điều chỉnh chiều dài ống trước khi hàn cố định, trong khi bề mặt raised face flange đảm bảo áp lực nén lên gioăng đạt mức tối đa, ngăn ngừa hiện tượng rò rỉ vi mô.

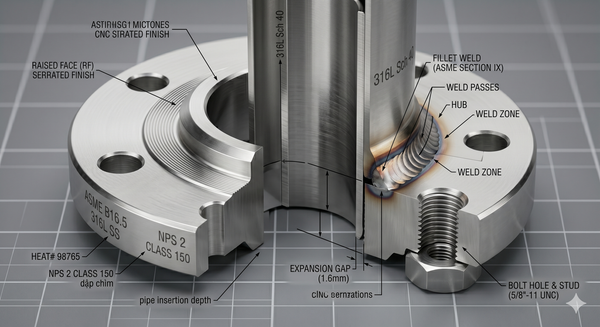

Cấu tạo và nguyên lý hoạt động của SO RF flange
Về mặt cấu trúc, một sản phẩm mặt bích slip on chân dạng RF bao gồm các vùng chức năng được gia công CNC chính xác:
Thân flange (Flange Body): Đĩa kim loại chịu lực chính, phân bổ ứng suất từ bu lông.
Raised face (Mặt gờ): Vùng nhô lên cao hơn mặt phẳng bích (thường là 1/16 inch hoặc 1/4 inch tùy thuộc vào Class áp lực).
Bolt holes (Lỗ bu lông): Các lỗ xỏ được định vị đồng tâm trên đường tròn bolt circle.
Welding area (Vùng hàn): Gồm cổ bích bên ngoài và mép bích bên trong để thực hiện hai đường hàn fillet.
Gasket sealing surface: Bề mặt trên của gờ RF, thường được chạy ren răng cưa mịn (serrated finish) để giữ chặt gioăng.
Nguyên lý hoạt động của flange RF dạng Slip-on dựa trên sự phối hợp giữa liên kết hàn và liên kết cơ học. Đầu tiên, ống được đưa vào trong lòng bích. Kỹ thuật viên sẽ lùi ống lại một khoảng bằng độ dày thành ống trước khi thực hiện đường hàn góc. Khi kết nối hai mặt bích với nhau, gioăng làm kín sẽ được đặt chính giữa hai mặt gờ RF. Khi siết hệ thống bu lông đai ốc, toàn bộ lực cơ học sẽ không phân bổ ra toàn bộ bề mặt đĩa bích mà tập trung hoàn toàn vào vùng raised face flange. Lực nén tập trung này làm gioăng cao su, PTFE hoặc gioăng chì biến dạng điền đầy vào các rãnh răng cưa siêu nhỏ, tạo nên một kết cấu flange đường ống kín khít tuyệt đối.

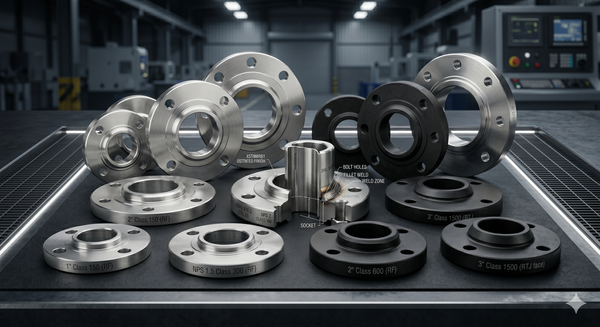

Phân loại SO RF flange phổ biến hiện nay
Trên thị trường mặt bích công nghiệp, sản phẩm này được phân hóa rất đa dạng để tương thích với các tiêu chuẩn thiết kế quốc tế:
Phân loại theo vật liệu
Flange inox 304: Khả năng chống oxy hóa tốt, dùng nhiều trong hệ thống HVAC, xử lý nước sạch và thực phẩm thông thường.
Flange inox 316: Chứa thành phần Molybdenum tăng cường khả năng kháng clorua, chuyên dùng cho hóa chất, dung dịch ăn mòn hoặc môi trường biển.
Carbon steel flange (Thép carbon - A105): Chịu lực kéo, lực nén cực tốt, giá thành rẻ, dùng cho dầu khí thô, hệ thống PCCC.
Thép mạ kẽm: Phôi thép carbon được mạ kẽm nhúng nóng hoặc điện phân để chống rỉ sét ngoại cảnh.
Phân loại theo tiêu chuẩn và áp lực
Việc phân loại theo tiêu chuẩn sẽ quy định kích thước hình học và số lượng lỗ bu lông (flange bolt holes):
Tiêu chuẩn ANSI / ASME (Mỹ): Phổ biến nhất là các cấp áp lực Class 150 và Class 300 (tuân theo chuẩn ASME B16.5).
Tiêu chuẩn JIS (Nhật Bản): Thường gặp là các dòng bích JIS 10K, JIS 16K.
Tiêu chuẩn DIN (Đức) / BS (Anh): Quy định các cấp áp suất theo hệ Châu Âu như PN10, PN16.
Insight thị trường: Một sai sót cực kỳ phổ biến tại các công trường Việt Nam là thợ kỹ thuật thường nhầm lẫn giữa tiêu chuẩn JIS và ANSI do nhìn chứng chỉ ghi chung chung. Thực tế, một mặt bích chuẩn jis flange 10K và một bích chuẩn ansi flange Class 150 dù có cùng kích thước đường kính định danh (DN) nhưng hoàn toàn lệch nhau về đường kính tâm lỗ bu lông (bolt circle) và độ dày. Lắp lệch chuẩn sẽ gây hiện tượng cưỡng bức bu lông, làm hỏng ren hoặc vênh bích.
Thông số kỹ thuật quan trọng cần biết
Khi thiết kế hoặc đặt hàng phụ kiện đường ống, bạn bắt buộc phải làm rõ các thông số kỹ thuật sau để tránh sai hỏng hệ thống:
DN (Nominal Diameter) / NPS (Nominal Pipe Size): Đường kính định danh của ống (ví dụ: DN50 hoặc NPS 2).
Pressure Rating (Cấp áp lực): Khả năng chịu áp tối đa ở nhiệt độ tiêu chuẩn (PN10, PN16, Class 150...).
OD (Outer Diameter) / ID (Inner Diameter): Đường kính ngoài của đĩa bích và đường kính lỗ khoét lòng bích (ID của bích SO luôn lớn hơn OD của ống một chút).
Bolt Circle (Vòng tâm lỗ bu lông): Đường kính của đường tròn đi qua tâm các lỗ bu lông.
Thickness (Độ dày): Độ dày của phần đĩa bích không tính phần gờ RF.
Tại sao việc chọn sai cấp áp suất lại dẫn đến hậu quả nghiêm trọng? Khi bạn chọn một mặt bích có pressure class flange quá thấp (ví dụ dùng PN10 cho tuyến ống yêu cầu áp lực PN16), độ dày (thickness) của đĩa bích sẽ không đủ để chịu tải trọng kéo của bu lông khi hệ thống tăng áp. Đĩa bích mỏng sẽ bị uốn cong nhẹ dưới lực siết quá mức, khiến vùng gờ RF bị ngửa ra ngoài, làm mất lực ép tập trung tại tâm và dẫn đến hiện tượng nứt gasket hoặc rò rỉ lưu chất ra ngoài.
SO RF flange khác gì với các loại flange khác?
Để tối ưu hóa chi phí đầu tư vật tư, các kỹ sư cần phân biệt rõ rf flange kiểu Slip-On với các thiết kế bích công nghiệp khác thông qua bảng so sánh kỹ thuật dưới đây:
| Tiêu chí | SO RF Flange | Welding Neck Flange (WN) | Socket Weld Flange (SW) | Blind Flange (BL) |
| Độ kín khít | Trung bình - Cao | Xuất sắc (Tuyệt đối) | Cao | Tuyệt đối (Bích mù) |
| Giá thành vật tư | Tối ưu (Rẻ hơn WN) | Cao | Trung bình | Trung bình |
| Độ khó thi công | Dễ (Hàn fillet 2 mặt) | Khó (Hàn đối đầu vát mép) | Trung bình (Hàn bọc đầu) | Dễ (Chỉ bắt bu lông) |
| Giới hạn áp lực | Áp suất vừa và thấp | Áp suất cực cao, nhiệt độ gắt | Áp cao cho ống nhỏ ($\le$ 2") | Chịu áp tại cuối tuyến |
| Ứng dụng chính | Đường ống công nghệ thông thường | Trục chính nhà máy, hơi quá nhiệt | Đường ống dụng cụ, hóa chất nhỏ | Bít đầu ống, chặn dòng |
Tại sao SO RF flange là sự lựa chọn quốc dân?
Qua bảng phân tích, chúng ta thấy rõ mặt bích slip on chân RF không có độ bền mỏi cao bằng [welding neck flange](mặt bích cổ hàn) do không có phần cổ vát dài để chuyển tiếp ứng suất. Tuy nhiên, trong phân khúc đường ống áp lực trung bình và thấp, dòng bích SO RF chiến thắng tuyệt đối nhờ:
Chi phí đầu tư rẻ: Phôi chế tạo bích SO tốn ít vật liệu hơn bích WN.
Thi công cực nhanh: Thợ hàn không cần vát mép đầu ống một cách cầu kỳ, việc căn chỉnh độ đồng tâm trước khi hàn cũng dễ dàng hơn rất nhiều so với bích cổ hàn hay [socket weld flange](mặt bích hàn bọc đầu).
Vì sao RF face giúp tăng khả năng làm kín?
Để hiểu sâu về bản chất vật lý của bề mặt Raised Face (RF) so với Flat Face (FF), chúng ta hãy cùng nhìn vào công thức vật lý cơ bản về áp suất nén:
$$P = \frac{F}{A}$$
Trong đó:
$P$ là áp suất nén trực tiếp lên bề mặt gioăng (Sealing Pressure).
$F$ là lực siết cơ học được truyền từ hệ thống bu lông đai ốc.
$A$ là diện tích bề mặt tiếp xúc trực tiếp giữa mặt bích và gioăng làm kín.
Khi áp dụng cấu trúc flange slip on raised face, do diện tích tiếp xúc $A$ chỉ giới hạn trong phạm vi của phần gờ nhô lên (Raised Face) thay vì toàn bộ bề mặt phẳng như mặt bích phẳng (Flat Face), diện tích $A$ đã bị thu hẹp đáng kể.
Với cùng một lực siết bu lông $F$ cố định từ thợ thi công, diện tích tiếp xúc $A$ nhỏ hơn sẽ giúp tạo ra một áp suất nén $P$ cực kỳ lớn tập trung trực tiếp lên bề mặt gioăng. Lực nén đậm đặc này ép chặt các đại phân tử của gioăng cao su hoặc gioăng kim loại điền đầy vào các rãnh răng cưa và khuyết tật bề mặt của ống, giúp tăng khả năng làm kín, ngăn chặn dòng lưu chất áp suất cao xuyên thấu qua bề mặt kết nối.

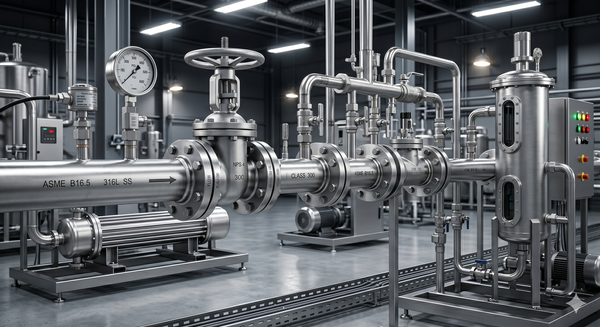

SO RF flange được dùng trong những hệ thống nào?
Nhờ đặc tính dung hòa tốt giữa chi phí và công năng, mặt bích rf kiểu Slip-On phủ sóng dày đặc trong các ngành công nghiệp hạ tầng:
Hệ thống phòng cháy chữa cháy (PCCC): Các đường trục dẫn nước cứu hỏa, trạm bơm tăng áp nơi yêu cầu áp lực PN10 - PN16 ổn định.
Hệ thống điều hòa không khí HVAC: Đường ống dẫn nước lạnh (Chilled water) và nước giải nhiệt cho các tòa nhà thương mại, chung cư.
Nhà máy thực phẩm và đồ uống: Sử dụng dòng flange inox 304 hoặc 316 cho các đường ống phụ trợ như nước cấp, nước thải sau xử lý, hoặc khí nén sạch.
Công nghiệp dầu khí và hóa chất nhẹ: Ứng dụng tại các phân đoạn ống dẫn dầu thành phẩm, dung môi áp trung bình, hệ thống cần tháo lắp bảo trì định kỳ để súc rửa đường ống.
Những sai lầm thường gặp khi chọn SO RF flange
Thời gian onsite của người dùng trên hệ thống thường bị giảm sút do những sự cố phát sinh từ khâu lựa chọn vật tư. Dưới đây là các lỗi kinh điển mà kỹ sư giám sát cần tránh:
Ép phẳng gờ RF khi kết nối với van gang: Khi kết nối bích thép SO RF với một chiếc van bướm hoặc van cổng bằng gang có mặt phẳng (Flat Face), thợ thi công siết bu lông quá lực sẽ làm phần gờ RF của bích thép tập trung ứng suất bẻ gãy tai bích gang của van.
Sử dụng sai độ dày gioăng (Gasket): Chọn gioăng quá mỏng hoặc không có lõi thép cho bích Class 300, áp lực lớn sẽ thổi bay gioăng ra khỏi bề mặt RF trong quá trình test áp.
Hàn thiếu đường hàn mặt trong: Bản chất của mặt bích Slip-On yêu cầu phải hàn cả mặt ngoài (Hub) và mặt trong lòng bích. Nhiều đơn vị bỏ qua đường hàn trong để tiết kiệm thời gian, dẫn đến việc lưu chất lọt vào khe hở giữa ống và bích gây ăn mòn kẽ hở nghiêm trọng.
Hàn ống nhô ra quá mức: Nếu đẩy ống xuyên qua lòng bích và nhô lên khỏi bề mặt Raised Face, đầu ống sẽ đè bẹp gioăng và ngăn cản hai mặt bích áp sát vào nhau, gây rò rỉ tức thì khi chạy thử.
Checklist chọn SO RF flange phù hợp
Để đảm bảo mua đúng vật tư, hãy tuân thủ bảng checklist kỹ thuật 5 bước sau:
Bước 1: Xác định môi trường lưu chất: Môi trường có tính ăn mòn cao (hóa chất, nước biển) $\rightarrow$ Ưu tiên flange inox 316. Môi trường thông thường (nước, khí) $\rightarrow$ Dùng thép carbon hoặc inox 304.
Bước 2: Xác định áp lực và nhiệt độ tối đa: Đối chiếu với biểu đồ áp lực - nhiệt độ của tiêu chuẩn [ASME B16.5](tiêu chuẩn asme b16.5) để chọn Class 150 hay Class 300.
Bước 3: Khớp tiêu chuẩn hệ thống: Đảm bảo bích chọn mua đồng bộ tiêu chuẩn với thiết bị (Van tiêu chuẩn JIS thì bích bắt buộc phải là jis flange).
Bước 4: Kiểm tra kích thước ống (Schedule): Đảm bảo đường kính trong (ID) của bích tương thích với đường kính ngoài thực tế của ống đang sử dụng.
Bước 5: Lựa chọn gioăng tương thích: Chọn gioăng cao su EPDM cho nước lạnh, gioăng chì (Graphite) hoặc gioăng không amiăng cho hệ thống hơi nóng để chịu được nhiệt độ cao mà không bị mủn.
Hướng dẫn lắp đặt SO RF flange đúng kỹ thuật
Quy trình thi công bích lồng dạng chân gờ yêu cầu sự chuẩn xác cao trong các bước triển khai:
Bước 1: Vệ sinh bề mặt
Dùng bàn chải sắt làm sạch hoàn toàn rỉ sét, vảy hàn trên bề mặt gờ Raised Face. Bất kỳ hạt bụi nhỏ nào bám trên rãnh răng cưa mịn cũng có thể tạo đường rò rỉ cho lưu chất.
Bước 2: Định vị đường hàn và canh đồng tâm
Trượt mặt bích vào ống. Cần đảm bảo đầu ống thụt vào so với bề mặt gờ RF một khoảng bằng độ dày thành ống cộng thêm 1.5mm. Sử dụng thước đo góc để đảm bảo đĩa bích vuông góc tuyệt đối với trục ống trước khi chấm hàn tacks. Tiến hành hàn đường hàn góc ngoài cổ bích trước, sau đó hàn đường phẳng bên trong lòng bích.
Bước 3: Đặt gioăng và siết bu lông hình sao (Star Pattern)
Đặt [gasket cho mặt bích](gioăng mặt bích) vào đúng tâm của vùng Raised Face. Xỏ bu lông và vặn đai ốc bằng tay. Khi siết bằng cờ lê lực, tuyệt đối không siết vòng tròn. Hãy siết theo sơ đồ hình sao: siết cặp bu lông đối diện nhau theo từng giai đoạn (30% lực $\rightarrow$ 60% lực $\rightarrow$ 100% lực torque quy định). Điều này đảm bảo hai mặt bích ép phẳng đều nhau, không gây vặn vẹo gioăng.
Câu hỏi thường gặp về SO RF flange (FAQ)
SO RF flange có chịu được áp lực cao không?
Mặt bích này chịu áp lực rất tốt trong phân khúc áp suất trung bình (lên tới Class 300 hoặc Class 600 trong một số điều kiện phi mặt cắt hình học). Tuy nhiên, đối với các hệ thống có áp lực siêu cao kèm theo hiện tượng búa nước (water hammer) liên tục, kỹ sư bắt buộc phải dùng bích cổ hàn (WN Flange) thay vì bích SO.
SO RF flange và WN flange nên chọn loại nào?
Hãy chọn so rf flange nếu hệ thống của bạn có kích thước ống linh hoạt, áp lực vừa phải và bạn cần tiết kiệm chi phí vật tư cũng như nhân công hàn. Hãy chọn WN Flange cho các đường ống trục chính có đường kính lớn, hệ thống dẫn hơi quá nhiệt hoặc hóa chất nguy hiểm ở áp suất cao, nơi mối hàn đối đầu có độ an toàn tuyệt đối.
Bề mặt RF và FF flange khác nhau như thế nào?
Mặt bích RF có một gờ cao nhô lên ở trung tâm để tập trung lực nén vào một vùng gasket nhỏ, giúp tăng hiệu quả chống rò rỉ. Mặt bích FF phẳng hoàn toàn, lực siết bu lông phân bổ đều khắp bề mặt đĩa bích, thường dùng cho các thiết bị bằng gang để tránh ứng suất bẻ gãy tai bích.
SO RF flange inox 304 có chống ăn mòn tốt không?
Có. Dòng flange inox 304 chống ăn mòn cực tốt trong môi trường khí quyển, nước sạch, và các loại hóa chất hữu cơ nhẹ. Tuy nhiên, nếu hệ thống vận hành trong môi trường axit đậm đặc hoặc có nồng độ muối cao (nước biển), bạn nên nâng cấp lên inox 316 để tránh hiện tượng rỗ bề mặt bích theo thời gian.
Có thể dùng SO RF flange cho hệ thống hơi nóng (Steam) không?
Hoàn toàn có thể dùng cho các đường ống hơi nhánh có áp suất trung bình và thấp (Class 150 / Class 300). Điều quan trọng nhất khi dùng cho hệ thống hơi nóng là bạn phải chọn đúng loại gioăng làm kín chịu nhiệt (như gioăng kim loại xoắn Spiral Wound Gasket hoặc gioăng chì chịu nhiệt) để không bị hỏng do nhiệt độ cao của hơi nước.
Lắp đặt SO RF flange đúng kỹ thuật nâng cao an toàn hệ thống
Tựu trung lại, mặt bích lồng chân gờ SO RF flange là giải pháp kỹ thuật có tính thực tiễn cao, dung hòa hoàn hảo giữa hiệu quả làm kín và bài toán kinh tế cho doanh nghiệp. Việc hiểu sâu cấu tạo, nắm vững nguyên lý hoạt động của bề mặt gờ Raised Face và kiểm soát tốt các bước thi công hàn hai mặt, siết lực bu lông đối xứng hình sao chính là chìa khóa để kiến tạo nên một hệ thống đường ống công nghiệp vận hành an toàn, không rò rỉ với tuổi thọ cao nhất.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về SO RF Flange
