Special Flange là gì? Giải pháp mặt bích tùy chỉnh cho hệ thống công nghiệp đặc thù
Khi nào cần sử dụng special flange?
Trong thực tế vận hành các hệ thống công nghiệp như dầu khí, hóa chất, nhiệt điện, thực phẩm hay các hệ thống áp lực cao, các loại mặt bích tiêu chuẩn đôi khi không thể đáp ứng được các yêu cầu kỹ thuật khắt khe. Có những tình huống thực tế mà kích thước đường ống không thuộc chuẩn phổ thông, điều kiện vận hành khắc nghiệt vượt quá giới hạn vật liệu thông thường, hoặc hệ thống không tương thích với các thiết bị nhập khẩu từ nước ngoài.
Lúc này, special flange (mặt bích đặc biệt) trở thành giải pháp thiết yếu để đảm bảo tính đồng bộ và an toàn cho toàn bộ công trình. Tuy nhiên, nhiều người dùng vẫn đối mặt với những vấn đề nan giải như: Chưa hiểu rõ special flange khác biệt thế nào với mặt bích thường? Khi nào thực sự cần đến giải pháp custom? Lo ngại về việc đặt sai kích thước kỹ thuật hoặc lúng túng trong việc chọn vật liệu phù hợp với môi trường làm việc đặc thù.
Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ bản chất của special flange, nắm bắt các loại mặt bích đặc biệt phổ biến nhất, những thông số kỹ thuật quan trọng và cách lựa chọn chính xác cho hệ thống của mình.
Kiến thức nền: Special Flange là gì?
Khái niệm và đặc điểm
Special flange là loại mặt bích được thiết kế đặc biệt và sản xuất theo yêu cầu riêng của từng dự án, không hoàn toàn tuân theo các thông số kích thước của các tiêu chuẩn phổ thông như ANSI, DIN hay JIS. Loại mặt bích này thường được ứng dụng cho các hệ thống có tính đặc thù cao, yêu cầu áp lực cực lớn hoặc làm việc trong môi trường ăn mòn mạnh mà các loại mặt bích tiêu chuẩn không thể xử lý được.
Nguyên lý hoạt động cơ bản
Về cơ bản, vai trò chính của một mặt bích là tạo ra kết nối chắc chắn giữa các đoạn đường ống, liên kết van và các thiết bị công nghiệp để tạo thành một hệ thống kín áp lực. Nguyên lý hoạt động dựa trên sự phối hợp của ba thành phần:
Thân mặt bích: Đóng vai trò khung chịu lực chính.
Bulong: Tạo ra lực siết cơ học để ép các mặt tiếp xúc lại với nhau.
Gasket (Gioăng): Thành phần quan trọng tạo lớp sealing (làm kín) giữa hai mặt bích.
Vì sao hệ thống của bạn cần special flange?
Việc sử dụng special flange thường xuất phát từ các nguyên nhân kỹ thuật mang tính bắt buộc:
Kích thước đường ống phi tiêu chuẩn do thiết kế riêng biệt của máy móc.
Yêu cầu vận hành dưới áp lực đặc biệt hoặc nhiệt độ cực cao vượt ngưỡng tiêu chuẩn thông thường.
Tiêu chuẩn kỹ thuật riêng biệt của nhà máy sản xuất hoặc yêu cầu tích hợp thiết bị từ nhiều nguồn khác nhau.
Phân tích chuyên sâu: Các loại special flange và vật liệu sản xuất
Phân loại các dòng special flange phổ biến

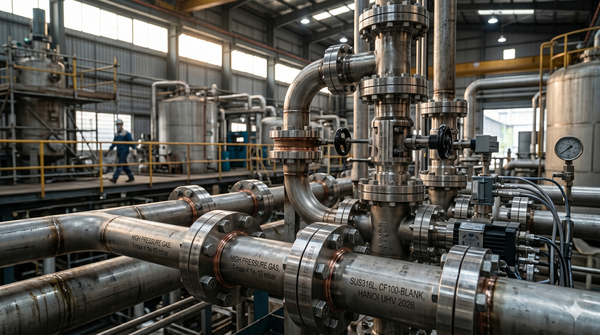

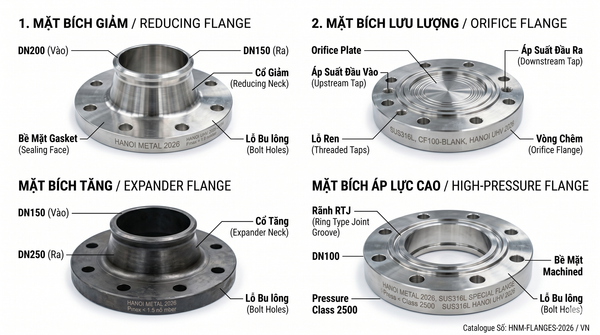

Reducing Flange (Mặt bích giảm): Dùng để kết nối các đường ống có kích thước khác nhau mà không cần dùng thêm phụ kiện giảm (reducer), giúp tiết kiệm không gian và chi phí lắp đặt.
Orifice Flange: Một loại mặt bích đặc biệt được trang bị thêm các lỗ khoan đo áp suất, dùng để lắp đặt thiết bị đo lưu lượng lưu chất trong đường ống.
Expander Flange: Ngược lại với bích giảm, loại bích này giúp tăng kích thước đường ống ngay tại vị trí kết nối thiết bị.
Custom Machined Flange: Loại bích được gia công hoàn toàn theo bản vẽ kỹ thuật riêng biệt, phục vụ cho các chi tiết máy độc quyền.
High Pressure Flange: Thiết kế với độ dày và rãnh sealing đặc biệt để chịu tải áp lực cực lớn trong ngành dầu khí và offshore.
Vật liệu sản xuất đặc thù
Tùy thuộc vào môi trường sử dụng (ăn mòn, nhiệt độ cao, áp lực), special flange được sản xuất từ nhiều loại mác thép khác nhau:
Carbon Steel (A105, Q235): Dùng cho các ứng dụng cơ bản, chịu áp lực tốt.
Stainless Steel 304/316: Khả năng chống oxy hóa và gỉ sét tuyệt vời, phổ biến trong ngành thực phẩm và dược phẩm.
Duplex Steel: Kết hợp độ bền cơ học cao và khả năng chống ăn mòn cực tốt trong môi trường nước biển.
Alloy Steel: Chuyên dụng cho các hệ thống nhiệt điện có nhiệt độ vận hành khắc nghiệt.
So sánh special flange và standard flange
| Tiêu chí | Special Flange | Standard Flange |
| Thiết kế | Theo yêu cầu kỹ thuật riêng | Theo tiêu chuẩn ANSI, DIN, JIS |
| Giá thành | Cao hơn đáng kể | Thấp hơn nhờ sản xuất đại trà |
| Tính linh hoạt | Rất cao, đáp ứng mọi bản vẽ | Trung bình, giới hạn trong chuẩn |
| Thời gian sản xuất | Cần thời gian gia công riêng | Thường có sẵn tại kho |
Tại sao special flange lại có giá thành cao hơn?

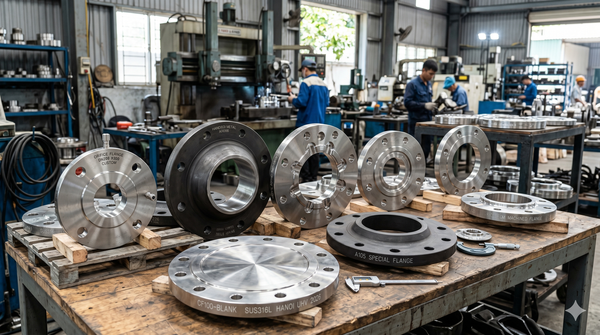

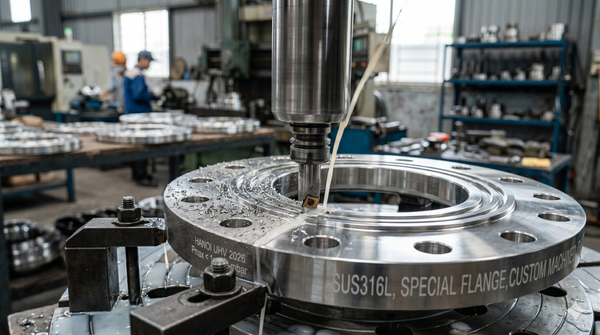

Chi phí của special flange cao hơn do quy trình sản xuất không mang tính lặp lại hàng loạt. Mỗi sản phẩm đều yêu cầu gia công riêng biệt trên máy CNC, kiểm tra kỹ thuật nghiêm ngặt bằng các thiết bị đo chính xác, sử dụng vật liệu đặc biệt và sản xuất với số lượng ít, khiến chi phí đơn vị tăng lên đáng kể.
Ứng dụng thực tế và những sai lầm cần tránh
Special flange được dùng trong những lĩnh vực nào?
Nhờ tính tùy biến tuyệt đối, loại mặt bích này là "xương sống" cho các hệ thống:
Dầu khí và khai thác offshore (giàn khoan ngoài khơi).
Công nghiệp hóa chất và năng lượng nguyên tử.
Ngành đóng tàu và các thiết bị chịu áp lực dưới lòng đại dương.
Dây chuyền sản xuất thực phẩm và dược phẩm yêu cầu độ sạch tuyệt đối.
Khi nào bạn nên quyết định dùng bích custom?
Bạn nên cân nhắc lựa chọn special flange khi hệ thống của bạn không thể lắp vừa các chuẩn phổ thông, khi áp lực và nhiệt độ vượt xa giới hạn an toàn của bích tiêu chuẩn, hoặc khi cần một giải pháp cơ khí đồng bộ chính xác theo thiết kế máy của nhà sản xuất thiết bị gốc (OEM).
Sai lầm thường gặp khi đặt hàng
Không kiểm tra kỹ bản vẽ kỹ thuật: Chỉ một sai lệch nhỏ ở khoảng cách tâm lỗ bulong sẽ khiến mặt bích không thể lắp đặt được.
Chọn sai vật liệu: Dùng thép carbon cho môi trường axit sẽ khiến bích bị ăn mòn nhanh chóng, gây nguy hiểm cho hệ thống.
Bỏ qua tiêu chuẩn làm kín (sealing): Không xác định đúng loại bề mặt (face type) sẽ dẫn đến rò rỉ áp lực tại mối nối.
Hướng dẫn và Checklist lựa chọn special flange phù hợp
Checklist trước khi đặt hàng
[ ] Xác định chính xác kích thước DN/NPS và đường kính trong/ngoài.
[ ] Kiểm tra áp suất vận hành tối đa của hệ thống để chọn Pressure Class.
[ ] Lựa chọn kiểu bề mặt phù hợp (Flat Face, Raised Face, hay Ring Type Joint).
[ ] Xác nhận mác vật liệu phù hợp với môi trường lưu chất.
[ ] Kiểm tra lại toàn bộ tiêu chuẩn lỗ bulong.
Quy trình đặt gia công chuyên nghiệp
Khi làm việc với các đơn vị gia công, bạn cần cung cấp đầy đủ:
Bản vẽ kỹ thuật chi tiết (AutoCAD/PDF).
Yêu cầu về Pressure Rating (mức chịu áp).
Mác vật liệu (Material Grade) và các chứng chỉ CO/CQ nếu cần.
Số lượng và môi trường sử dụng thực tế.
Lưu ý quan trọng khi lắp đặt
Để đảm bảo an toàn tuyệt đối, kỹ thuật viên cần siết bulong theo đúng lực torque quy định, sử dụng gasket tương thích hoàn toàn với mặt bích, kiểm tra độ cân bằng (alignment) giữa hai mặt bích và luôn thực hiện thử nghiệm leak test (thử xì) sau khi hoàn thiện lắp đặt.
FAQ – Giải đáp thắc mắc về Special Flange
Special flange là gì?
Đó là loại mặt bích được thiết kế hoặc gia công theo yêu cầu kỹ thuật riêng biệt, không tuân theo hoàn toàn các chuẩn kích thước công nghiệp phổ biến.
Loại mặt bích này có tuân theo tiêu chuẩn quốc tế nào không?
Thực tế, special flange thường là sự kết hợp giữa khung tiêu chuẩn (như ANSI, DIN) với các chi tiết custom hoàn toàn để phù hợp với máy móc cụ thể.
Tôi có thể gia công bích đặc biệt theo bản vẽ riêng không?
Hoàn toàn được. Các đơn vị cơ khí chính xác có thể sản xuất dựa trên bản vẽ kỹ thuật mà bạn cung cấp.
Tại sao bích đặc biệt lại chịu môi trường tốt hơn?
Bởi vì chúng được cho phép lựa chọn vật liệu và độ dày vượt mức tiêu chuẩn để đối phó với nhiệt độ, áp suất hoặc nồng độ hóa chất cực cao.
Kết luận:
Special flange là chìa khóa để giải quyết các bài toán kết nối phức tạp trong công nghiệp. Việc hiểu đúng bản chất và lựa chọn đơn vị gia công uy tín sẽ giúp hệ thống của bạn vận hành ổn định, bền bỉ và an toàn hơn.
