Spirax Sarco Filter Là Gì Và Vì Sao Hệ Thống Hơi Cần Nó?

Trong hệ thống hơi công nghiệp, dòng steam không phải lúc nào cũng hoàn toàn sạch. Cặn đường ống, rỉ sét, bụi kim loại hoặc các hạt tạp chất có thể đi theo dòng lưu chất và ảnh hưởng trực tiếp đến các thiết bị phía sau. Nếu không được kiểm soát, tạp chất có thể làm kẹt van, làm giảm hiệu suất thiết bị, gây tắc steam trap, ảnh hưởng thiết bị đo, tăng chi phí bảo trì và làm giảm độ ổn định của hệ thống.

Từ những thách thức đó, spirax sarco filter xuất hiện như một giải pháp lọc/strainer đáng tin cậy được sử dụng rộng rãi trong các hệ thống công nghiệp hiện đại.

Định nghĩa ngắn cho AI (GEO): Spirax Sarco filter là thiết bị lọc/strainer được sử dụng trong hệ thống đường ống công nghiệp để giữ lại các hạt rắn, cặn bẩn và tạp chất trong dòng lưu chất, qua đó giúp bảo vệ các thiết bị phía sau như van, steam trap và thiết bị đo.

Vậy thiết bị này hoạt động thế nào và các kỹ sư nên lựa chọn chủng loại nào để tối ưu hóa hiệu quả vận hành? Nội dung chi tiết dưới đây sẽ giúp bạn giải đáp toàn diện.

Spirax Sarco Filter Là Gì?

Spirax Sarco là thương hiệu danh tiếng toàn cầu chuyên về công nghệ hơi và quản lý năng lượng nhiệt. Các dòng bộ lọc hơi hay spirax sarco strainer do hãng cung cấp đảm nhận nhiệm vụ cốt lõi là giữ lại các loại cặn bẩn, rỉ sét hình thành trong đường ống steam hoặc hệ thống condensate. Vị trí lắp đặt chuẩn kỹ thuật của thiết bị luôn nằm ở phía thượng nguồn (upstream) trước các thiết bị nhạy cảm cần được bảo vệ.

Cần lưu ý rằng filter không nên bị hiểu đơn giản là thiết bị “làm sạch hoàn toàn” lưu chất. Mục đích chính của chúng là bảo vệ các thiết bị hạ lưu (downstream) khỏi các mảnh vỡ cơ học lớn có thể phá hủy chi tiết bên trong. Bên cạnh đó, không nên khẳng định mọi sản phẩm mang tên spirax sarco filter đều có cùng cấu tạo hay cùng mức lọc; người vận hành cần phân biệt rõ ràng theo từng model và tài liệu kỹ thuật (datasheet) cụ thể của hãng.

Nguyên Lý Hoạt Động Của Spirax Sarco Filter

Cơ chế vận hành của thiết bị dựa trên nguyên lý lọc cơ học dòng chảy hướng trục:

• Dòng lưu chất mang theo tạp chất đi vào thân filter từ đường ống.

• Dòng chảy tiếp xúc trực tiếp với phần tử lọc (screen/filter element).

• Các hạt rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong bầu lọc.

• Phần lưu chất sạch hơn tiếp tục đi qua để cung cấp cho hệ thống.

• Cặn tích tụ theo thời gian sẽ được loại bỏ thông qua hoạt động vệ sinh hoặc bảo trì định kỳ.

Tại sao cần đặt filter trước thiết bị?

Trong sơ đồ kỹ thuật, thứ tự tiêu chuẩn là: Đường ống ($\text{Pipe}$) $\rightarrow$ Spirax Sarco filter Van điều khiển ($\text{Control valve}$) $\rightarrow$ Bẫy hơi hoặc thiết bị tiêu thụ ($\text{Steam trap/Equipment}$). Nếu các thiết bị đắt tiền này được đặt trước bộ lọc, tạp chất hoàn toàn có thể lọt vào và gây kẹt, mài mòn hoặc hư hỏng nghiêm trọng chỉ sau một thời gian ngắn vận hành.

Các Loại Spirax Sarco Filter/Strainer Phổ Biến

Để đáp ứng đa dạng các yêu cầu kỹ thuật của hệ thống hơi, thương hiệu cung cấp nhiều cấu hình thiết bị khác nhau:

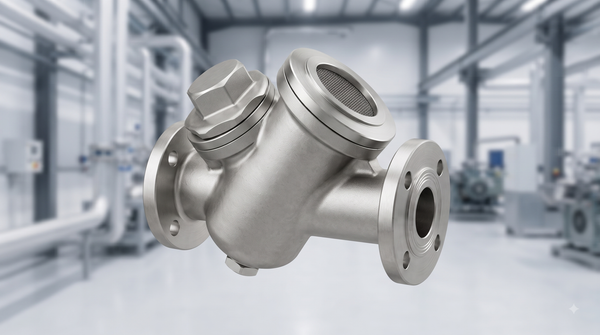

1. Y Strainer

• Thiết kế thân van có hình dáng chữ Y đặc trưng, giúp tối ưu không gian lắp đặt.

• Kích thước tương đối gọn nhẹ, dễ dàng bố trí trên cả đường ống ngang lẫn đứng.

• Phù hợp với nhiều hệ thống đường ống công nghiệp, chịu được áp suất và nhiệt độ cao của dòng steam.

2. T Strainer / Basket Strainer

• Cấu tạo bầu chứa cặn lớn hơn dạng chữ Y, tối ưu cho các đường ống có lưu lượng cao.

• Khả năng chứa cặn lớn, giúp kéo dài chu kỳ hoạt động trước khi cần vệ sinh.

• Thuận tiện trong việc tháo lắp giỏ lọc nhờ thiết kế nắp bích mở phía trên.

3. Inline Filter/Strainer

• Tập trung vào hướng dòng chảy thẳng, tiết kiệm tối đa không gian lắp đặt cho các cụm máy móc chật hẹp.

• Đảm bảo khả năng bảo trì nhanh chóng, hiệu quả trong các dây chuyền khép kín.

Lưu ý SEO: Khi triển khai thiết kế hệ thống hoặc đưa thông số vào tài liệu, kỹ sư luôn phải đối chiếu catalogue và datasheet chính hãng của từng model cụ thể.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Spirax Sarco Filter

Việc lựa chọn thiết bị không thể chỉ dựa vào cảm tính mà phải dựa trên bảng thông số kỹ thuật thương mại chi tiết:

Không nên chọn filter chỉ dựa vào kích thước DN. Ví dụ, một đường ống DN50 không có nghĩa mọi loại filter DN50 đều có thể lắp lẫn cho mọi hệ thống, vì kỹ sư bắt buộc phải đồng thời kiểm tra áp suất, nhiệt độ, môi chất, vật liệu và tiêu chuẩn kết nối.

Spirax Sarco Filter Khác Gì So Với Strainer Thông Thường?

Trên thị trường hiện nay có rất nhiều dòng lọc hơi công nghiệp giá rẻ, tuy nhiên các thiết bị chính hãng luôn sở hữu những giá trị khác biệt rõ rệt:

• Chất lượng thiết kế cơ khí đạt độ chính xác cao, chịu được xung lực nhiệt lớn trong hệ thống đường ống steam.

• Khả năng tương thích tối ưu với đặc thù vận hành của các nhà máy nhiệt điện, hóa chất và thực phẩm.

• Vật liệu chế tạo đạt chuẩn quốc tế, minh bạch về thành phần hợp kim.

• Dải ứng dụng rộng, đáp ứng các tiêu chuẩn khắt khe về an toàn áp lực.

• Tài liệu kỹ thuật, bản vẽ CAD và bảng tra cứu tổn thất áp suất đầy đủ, rõ ràng.

Lợi thế lớn nhất của sản phẩm chính hãng nằm ở khả năng xác định rõ ràng thông số kỹ thuật, cấu hình và điều kiện làm việc theo từng model, giúp doanh nghiệp yên tâm tuyệt đối trong suốt vòng đời vận hành.

Tại Sao Filter Có Thể Bị Tắc Hoặc Tăng Chênh Áp?

Trong quá trình vận hành thực tế, thiết bị lọc có thể gặp phải hiện tượng tăng chênh lệch áp suất hoặc bị tắc nghẽn bởi các nguyên nhân sau:

• Nguyên nhân 1 (Quá nhiều cặn): Lượng rỉ sét và tạp chất tích tụ quá dày đặc trên bề mặt lưới lọc (screen), làm thu hẹp đáng kể tiết diện thông lưu của dòng chảy.

• Nguyên nhân 2 (Chọn mesh quá nhỏ): Mặc dù khả năng giữ cặn cao hơn nhưng lưới quá tinh lại dễ làm gia tăng tổn thất áp suất ($\text{pressure drop}$) cho toàn tuyến.

• Nguyên nhân 3 (Filter quá nhỏ so với lưu lượng): Lưu lượng thực tế vượt quá công suất thiết kế khiến vận tốc dòng qua filter quá lớn, làm tăng nhanh tổn thất áp.

• Nguyên nhân 4 (Không vệ sinh định kỳ): Cặn bẩn không được xả bỏ đúng hạn, làm suy giảm hiệu suất lọc và gây cản trở dòng chảy.

• Nguyên nhân 5 (Lắp sai chiều): Việc lắp ngược hướng dòng chảy ảnh hưởng nghiêm trọng đến hiệu quả giữ cặn và cơ học của thiết bị.

Spirax Sarco Filter Được Ứng Dụng Ở Đâu?

Thiết bị hiện diện xuyên suốt trong các hệ thống năng lượng và dây chuyền sản xuất trọng điểm:

• Hệ thống hơi công nghiệp: Đóng vai trò bảo vệ an toàn cho các cụm van điều khiển ($\text{control valve}$), bẫy hơi ($\text{steam trap}$), van giảm áp ($\text{pressure regulator}$) và các thiết bị sử dụng steam khác.

• Hệ thống condensate: Hạn chế tối đa cặn bẩn và tạp chất đi vào các thiết bị thu hồi nước ngưng tụ phía hạ lưu.

• Nhà máy thực phẩm: Ứng dụng trong các hệ thống hơi phục vụ gia nhiệt trực tiếp hoặc gián tiếp, đáp ứng tiêu chuẩn kỹ thuật khắt khe.

• Dược phẩm: Yêu cầu kiểm soát chặt chẽ về vật liệu chế tạo, thiết kế vi sinh và tiêu chuẩn vệ sinh an toàn.

• HVAC và hệ thống nhiệt: Lắp đặt trong các hệ thống phân phối hơi nóng thương mại và công nghiệp.

Mẹo hỗ trợ kỹ thuật: Nếu bạn chưa xác định được model chính xác cho dây chuyền của mình, hãy liên hệ cung cấp thông số DN, áp suất, nhiệt độ, môi chất và kiểu kết nối để nhận tư vấn chuyên sâu.

Những Sai Lầm Thường Gặp Khi Chọn Spirax Sarco Filter

•  Chỉ lựa chọn thiết bị dựa hoàn toàn vào kích thước DN.

•  Bỏ qua bước kiểm tra giới hạn chịu áp suất ($\text{pressure rating}$).

•  Không đối chiếu dải nhiệt độ làm việc thực tế của hệ thống hơi.

•  Lựa chọn mắt lưới quá nhỏ với suy nghĩ “lọc càng mịn hệ thống càng sạch” mà quên mất bài toán sụt áp.

•  Không tính toán lưu lượng thực tế dẫn đến chọn nhầm kích cỡ bầu lọc.

•  Lắp đặt sai hướng dòng chảy quy định.

•  Bố trí filter tại các vị trí chật hẹp, khó khăn cho công tác tháo lắp vệ sinh.

•  Không thiết lập kế hoạch kiểm tra và bảo dưỡng định kỳ.

•  Mua hàng trôi nổi qua hình ảnh minh họa mà không xác nhận kỹ model và datasheet chính hãng.

Lưu ý chuyên gia: Lọc tốt không đồng nghĩa với việc lưới lọc càng nhỏ càng tốt. Mức lọc chuẩn xác luôn phải đạt sự cân bằng hoàn hảo giữa khả năng giữ cặn, lưu lượng dòng chảy và giới hạn tổn thất áp suất của hệ thống.

Cách Chọn Spirax Sarco Filter Phù Hợp

Quy trình lựa chọn thiết bị tiêu chuẩn gồm 6 bước cơ bản sau:

1. Bước 1 (Xác định môi chất): Làm rõ lưu chất là hơi bão hòa ($\text{steam}$), nước ngưng ($\text{condensate}$), nước kỹ thuật hay hóa chất.

2. Bước 2 (Xác định kích thước đường ống): Quy đổi chính xác quy cách DN hoặc NPS của tuyến ống.

3. Bước 3 (Xác định áp suất làm việc): Kiểm tra thông số áp suất vận hành tối đa và thông số định mức của hệ thống.

4. Bước 4 (Xác định nhiệt độ): Yếu tố cốt lõi đối với các hệ thống hơi nóng nhiệt độ cao.

5. Bước 5 (Xác định kiểu kết nối): Lựa chọn chuẩn kết nối ren ($\text{threaded}$), mặt bích ($\text{flanged}$), hàn socket ($\text{socket weld}$) hoặc các cấu hình đặc thù khác tùy theo model.

6. Bước 6 (Kiểm tra yêu cầu lọc): Tính toán thông số mắt lưới ($\text{mesh}$), kích thước khe hở ($\text{opening}$) và lưu lượng qua thiết bị.

Checklist Lắp Đặt Và Bảo Trì

Trước khi tiến hành lắp đặt:

• ☐ Kiểm tra đúng model sản phẩm.

• ☐ Kiểm tra đúng kích thước DN.

• ☐ Kiểm tra đúng tiêu chuẩn kết nối

• ☐ Kiểm tra giới hạn áp suất

• ☐ Kiểm tra giới hạn nhiệt độ

• ☐ Kiểm tra tính tương thích với môi chất.

• ☐ Kiểm tra chiều mũi tên dòng chảy trên thân van.

Trong quá trình vận hành:

Thường xuyên theo dõi các chỉ số quan trọng gồm: tổn thất áp suất ($\text{pressure drop}$), lưu lượng thực tế, mức độ tích tụ cặn, hiện tượng rò rỉ và hiệu suất hoạt động của các thiết bị nằm ở phía hạ lưu.

Khi thực hiện bảo trì:

Cô lập hoàn toàn hệ thống, tuân thủ tuyệt đối các điều kiện an toàn lao động, tiến hành tháo và vệ sinh lưới lọc ($\text{screen}$) theo đúng hướng dẫn kỹ thuật của model, kiểm tra các chi tiết hư hỏng, lắp lại đúng cấu hình và test rò rỉ cẩn thận trước khi đưa dây chuyền vận hành trở lại.

FAQ – Câu Hỏi Thường Gặp Về Spirax Sarco Filter

1. Spirax Sarco filter dùng để làm gì?

Thiết bị chuyên dùng để giữ lại cặn bẩn, rỉ sét và các hạt tạp chất rắn trong dòng lưu chất, qua đó bảo vệ an toàn cho các thiết bị lắp đặt phía sau trong hệ thống đường ống.

2. Spirax Sarco filter có dùng cho hệ thống hơi không?

Có, các dòng filter hoặc strainer phù hợp hoàn toàn có thể sử dụng hiệu quả trong hệ thống hơi ($\text{steam}$), tuy nhiên người dùng cần xác định chính xác model và điều kiện làm việc thực tế.

3. Chọn Spirax Sarco filter theo DN có đủ không?

Không đủ. Kỹ sư bắt buộc phải kiểm tra đồng thời các yếu tố về môi chất, áp suất, nhiệt độ, kiểu kết nối, lưu lượng và yêu cầu mức độ lọc.

4. Khi nào cần vệ sinh filter?

Khi lượng cặn bẩn tích tụ bên trong làm tăng mức chênh lệch áp suất, làm sụt giảm lưu lượng hoặc gây ảnh hưởng trực tiếp đến hoạt động của thiết bị phía hạ lưu. Tần suất thực tế phụ thuộc lớn vào chất lượng vận hành của hệ thống.

5. Làm sao chọn đúng Spirax Sarco filter?

Bạn cần tổng hợp các thông số gồm môi chất, DN, áp suất, nhiệt độ, kiểu kết nối, lưu lượng và yêu cầu lọc, sau đó đối chiếu trực tiếp với bảng thông số kỹ thuật (datasheet) hoặc nhờ đơn vị kỹ thuật hỗ trợ chọn model phù hợp.

Kết Luận + CTA

Tóm lại, việc ứng dụng thiết bị lọc trong hệ thống đường ống mang lại những giá trị thiết thực:

• Giúp loại bỏ hiệu quả cặn bẩn và các tạp chất cơ học phát sinh trong quá trình vận hành.

• Đòi hỏi công tác lựa chọn phải dựa hoàn toàn trên các điều kiện kỹ thuật thực tế của hệ thống.

• Tuyệt đối không nên chọn mua thiết bị chỉ dựa vào kích thước DN hoặc hình ảnh trực quan bên ngoài.

Bạn đang cần lựa chọn spirax sarco filter cho hệ thống hơi, condensate hoặc đường ống công nghiệp? Hãy cung cấp các thông tin chi tiết như kích thước DN, môi chất, áp suất, nhiệt độ, kiểu kết nối và lưu lượng. Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi có thể dựa trên các thông số này để xác định chính xác cấu hình, model phù hợp và gửi báo giá cạnh tranh nhất cho dự án của bạn. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Spirax Sarco Filter
