Toàn tập về Stainless Steel 304 Flange: Thông số, Phân loại và Hướng dẫn lựa chọn

Vì sao stainless steel 304 flange được sử dụng rộng rãi trong công nghiệp?

Trong quá trình vận hành các hệ thống đường ống công nghiệp, một trong những thách thức lớn nhất mà các kỹ sư thường xuyên đối mặt là sự ăn mòn. Đối với những hệ thống thường xuyên tiếp xúc với nước sinh hoạt, môi trường độ ẩm cao hoặc các loại hóa chất nhẹ, việc sử dụng phụ kiện thép carbon thông thường sẽ nhanh chóng dẫn đến tình trạng gỉ sét, rò rỉ chỉ sau một thời gian ngắn vận hành.

Điều này buộc các doanh nghiệp phải tìm kiếm một giải pháp kết nối bền bỉ hơn, ít phải bảo trì để tối ưu hóa chi phí vòng đời dự án. Và stainless steel 304 flange chính là cái tên được nhắc đến đầu tiên. Tuy nhiên, đứng trước quyết định đầu tư vật tư, nhiều kỹ sư vẫn đặt ra câu hỏi: Liệu inox 304 có phải là lựa chọn tối ưu nhất cho mọi trường hợp? Có nhất thiết phải đầu tư inox 316 đắt tiền hơn không? Và làm sao để chọn đúng loại mặt bích đáp ứng chính xác yêu cầu kỹ thuật?

Việc hiểu rõ bản chất, thông số và ứng dụng của vật liệu này sẽ giúp bạn giải quyết triệt để bài toán kết nối đường ống. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn chuyên sâu và logic nhất từ góc độ chuyên gia. [chèn link: tổng hợp các loại mặt bích công nghiệp phổ biến]

Stainless steel 304 flange là gì?

Stainless steel 304 flange là một loại phụ kiện cơ khí dạng đĩa (mặt bích) được sản xuất từ thép không gỉ mác 304 (thường được ký hiệu là SUS304 hoặc ASTM A182 F304). Chức năng chính của nó là để kết nối các đoạn đường ống, van công nghiệp, hoặc thiết bị bơm lại với nhau thành một hệ thống khép kín và đồng bộ.

Về thành phần hóa học, sự vượt trội của vật liệu này đến từ tỷ lệ pha trộn tiêu chuẩn:

• Crom (Cr): Chiếm khoảng 18%, tạo ra một lớp màng oxit thụ động trên bề mặt, ngăn chặn quá trình oxy hóa.

• Niken (Ni): Chiếm khoảng 8%, giúp tăng cường khả năng định hình và chống ăn mòn trong nhiều môi trường khác nhau.

• Carbon thấp: Giảm thiểu nguy cơ kết tủa carbide khi hàn, giữ được độ bền vững của cấu trúc kim loại.

Nhờ cấu tạo này, inox 304 flange đảm nhận xuất sắc vai trò kết nối đường ống, lắp ghép van công nghiệp, đồng thời tạo ra các điểm tháo lắp vô cùng thuận tiện cho công tác bảo trì, sửa chữa định kỳ mà không cần phải cắt phá hệ thống.

Nguyên lý hoạt động của mặt bích inox 304

Nguyên lý làm việc của phụ kiện này dựa trên cơ chế ép nén cơ học đàn hồi. Khi thi công, hai mặt bích được đặt đối diện và ghép sát vào nhau. Ở giữa hai bề mặt kim loại này, người ta đặt một vòng đệm làm kín (gasket). Khi tiến hành siết bu lông qua các lỗ trên vành, lực kéo sẽ tạo ra áp lực khổng lồ ép chặt gasket lại, lấp đầy mọi khe hở vi mô và tạo ra độ kín tuyệt đối.

Sự kết hợp giữa cơ chế cơ học này và vật liệu inox mang lại những ưu thế đặc biệt:

• Vì sao inox 304 có tuổi thọ cao? Khác với thép carbon phải phụ thuộc vào lớp sơn phủ, lớp màng crom oxit của inox 304 có khả năng tự phục hồi khi bị trầy xước, giúp ngàm nối không bị phá hủy bởi các tác nhân môi trường xung quanh.

• Tại sao khả năng chống ăn mòn quan trọng? Tại các điểm nối kết (joint), lưu chất thường có xu hướng rò rỉ hoặc tạo ra các dòng xoáy nắn dòng. Nếu mặt bích bị ăn mòn, áp lực hệ thống sẽ phá vỡ điểm nối gây bục vỡ nguy hiểm.

• Vì sao mặt bích vẫn là phương pháp phổ biến? So với hàn cố định, mặt bích cho phép tháo lắp nhanh chóng và bảo trì dễ dàng. Bạn có thể tháo rời một cụm van hoặc một đoạn ống hỏng chỉ bằng vài thao tác tháo bu lông.

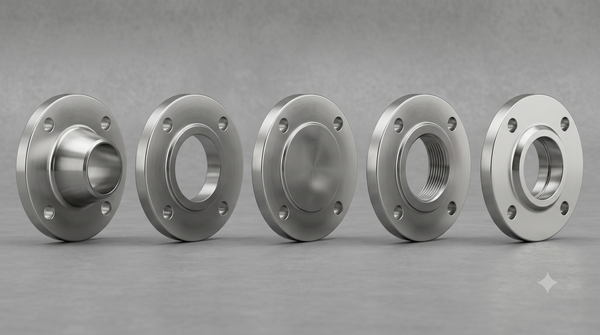

Các loại stainless steel 304 flange phổ biến hiện nay

Tùy vào đặc thù của từng cụm thiết bị và áp suất dòng chảy, stainless steel 304 flange được gia công thành nhiều kiểu dáng chuyên biệt. Dưới đây là 5 phân loại cơ bản nhất:

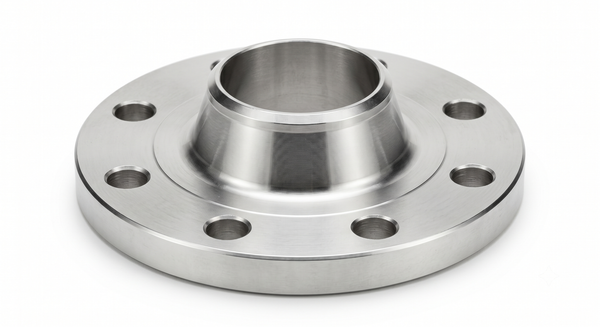

Weld Neck Flange 304 (Mặt bích cổ hàn)

• Đặc điểm: Sở hữu một phần cổ nhô cao được vát mép cẩn thận, thiết kế để hàn đối đầu (butt-weld) trực tiếp với đường ống.

• Ưu điểm: Thiết kế này giúp chuyển hướng ứng suất từ ngàm nối sang thành ống, giảm sự tập trung ứng suất tại phần đáy mặt bích. Khả năng chịu áp lực cực cao và triệt tiêu rung động xuất sắc.

• Ứng dụng: Là lựa chọn hàng đầu cho các hệ thống khắc nghiệt như đường ống hơi nóng bão hòa, nhà máy dầu khí và dây chuyền hóa chất.

Slip On Flange 304 (Mặt bích hàn trượt)

• Đặc điểm: Đường kính trong lớn hơn một chút so với đường kính ngoài của ống. Khi thi công, kỹ thuật viên sẽ luồn (trượt) ống vào bên trong mặt bích và thực hiện hàn điền đầy cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Việc căn chỉnh khoảng cách rất dễ dàng, thi công nhanh và chi phí vật tư thấp hơn đáng kể so với dòng Weld Neck.

• Ứng dụng: Rất phổ biến trong các hệ thống cấp nước sinh hoạt, trạm bơm phụ và hệ thống HVAC (điều hòa trung tâm).

Blind Flange 304 (Mặt bích mù)

• Công dụng: Được thiết kế như một đĩa kim loại đặc (không có lỗ thoát ở tâm). Phụ kiện này chuyên dùng để bịt kín điểm cuối của một nhánh đường ống, hoặc làm nắp chờ để phục vụ công tác thử áp lực (test áp) trước khi nghiệm thu toàn bộ hệ thống.

Threaded Flange 304 (Mặt bích ren)

• Đặc điểm: Lỗ tâm được tiện ren trong (thường là ren NPT hoặc BSPT), dùng để vặn trực tiếp vào đường ống có ren ngoài tương ứng.

• Ưu điểm: Tuyệt đối an toàn vì không cần phát sinh tia lửa hàn trong quá trình lắp ráp. Rất phù hợp cho các khu vực có nguy cơ cháy nổ cao.

• Ứng dụng: Giới hạn ở các hệ thống có áp suất thấp, kích thước đường ống nhỏ, hoặc hệ thống khí nén dân dụng.

Socket Weld Flange 304 (Mặt bích hàn lồng)

• Đặc điểm: Có một bậc (socket) ở lỗ tâm để ống lồng vào trong, sau đó chỉ cần hàn một đường vòng quanh mép ngoài.

• Ưu điểm: Ngăn chặn hiện tượng xỉ hàn lọt vào bên trong đường ống, đảm bảo dòng chảy lưu thông mượt mà.

• Ứng dụng: Thích hợp cho các đường ống có kích thước nhỏ (thường dưới DN50) đòi hỏi độ sạch cao.



Thông số kỹ thuật quan trọng của stainless steel 304 flange

Việc nắm vững các thông số kỹ thuật là chìa khóa để kỹ sư bóc tách khối lượng và đặt hàng chính xác. Bất kỳ sự sai lệch nào cũng có thể dẫn đến việc không thể lắp ráp hoặc gây mất an toàn hệ thống.

• Tiêu chuẩn vật liệu: Thường được quy định theo chuẩn Mỹ là ASTM A182 F304 (hàng rèn đúc), hoặc chuẩn Nhật là SUS304, và chuẩn vật liệu đúc CF8.

• Kích thước (Size): Trải dài từ các size nhỏ DN15 (1/2") cho đến các kích thước cực lớn DN600 (24") hoặc lớn hơn.

• Áp lực làm việc định mức: Biểu thị khả năng chịu tải của mặt bích.

  • Hệ Châu Âu/Châu Á: PN10, PN16, PN25, PN40.

  • Hệ Mỹ: Class 150, Class 300, Class 600.

• Tiêu chuẩn sản xuất (Kích thước & Khoảng cách lỗ):

  • Tiêu chuẩn Mỹ: ANSI/ASME B16.5

  • Tiêu chuẩn Nhật Bản: JIS B2220 (JIS 10K, JIS 20K)

  • Tiêu chuẩn Châu Âu: DIN EN 1092-1, BS4504

• Kiểu mặt bích (Face type):

  • RF (Raised Face): Mặt lồi, tập trung lực ép lên vòng đệm tốt hơn, phổ biến nhất.

  • FF (Flat Face): Mặt phẳng, thường dùng khi ghép với thiết bị bằng gang hoặc nhựa để tránh ứng suất gây nứt.

  • RTJ (Ring Type Joint): Mặt bích rãnh kim loại, chuyên dụng cho áp suất và nhiệt độ cực đoan. [chèn link: phân loại các kiểu bề mặt mặt bích]

So sánh stainless steel 304 flange và stainless steel 316 flange

Nhiều dự án thường phân vân giữa việc sử dụng inox 304 flange hay nâng cấp lên inox 316. Dưới đây là bảng phân tích thực tế:

Giải thích chuyên sâu:

• Khi nào nên dùng inox 304? Đây là vật liệu quốc dân. Hãy chọn nó cho các hệ thống như: đường ống dẫn nước sạch, nước sinh hoạt, dây chuyền chế biến thực phẩm, bia rượu, và các hệ thống HVAC thông thường. Nó đáp ứng hoàn hảo tính vệ sinh và độ bền với chi phí cực kỳ hợp lý.

• Khi nào bắt buộc dùng inox 316? Bạn phải nâng cấp lên inox 316 khi mặt bích được lắp đặt ở môi trường ngập nước biển, các khu vực ven biển nhiễm mặn cao, hoặc trong các nhà máy sản xuất hóa chất đậm đặc có nồng độ chloride cao để tránh nguy cơ phá hủy hệ thống.



Tại sao stainless steel 304 flange được ưa chuộng hơn thép carbon?

Không phải ngẫu nhiên mà inox 304 đang dần thay thế thép carbon trong nhiều phân khúc dự án. Có 4 lý do cốt lõi thuyết phục các chủ đầu tư:

1. Khả năng chống gỉ vượt trội: Thép carbon sẽ nhanh chóng bị oxy hóa và tạo rỉ sét đỏ khi gặp nước, gây tắc nghẽn van và làm bẩn lưu chất. Ngược lại, inox 304 giữ được bề mặt kim loại nguyên bản trong suốt vòng đời dự án.

2. Chi phí vòng đời tối ưu: Mặc dù chi phí đầu tư ban đầu của phụ kiện inox cao hơn thép carbon khoảng 1.5 - 2 lần, nhưng chi phí bảo trì, thay thế và thời gian ngừng máy (downtime) lại thấp hơn rất nhiều. Xét trên bài toán 10-20 năm, inox lại là vật liệu rẻ hơn.

3. Tính thẩm mỹ và dễ vệ sinh: Bề mặt inox nhẵn bóng, không bám bẩn, dễ dàng lau chùi. Đây là tiêu chuẩn bắt buộc (CIP/SIP) trong nhiều nhà máy.

4. Độ an toàn tuyệt đối: Trong các ngành đặc thù như thực phẩm, dược phẩm hay xử lý nước uống, inox 304 là vật liệu được cấp phép sử dụng nhờ tính trơ, không thôi nhiễm kim loại nặng vào lưu chất.

Stainless steel 304 flange được sử dụng trong những ngành nào?

Nhờ đặc tính cơ lý hóa ưu việt, stainless steel 304 flange hiện diện trong cấu trúc hạ tầng của hàng loạt ngành công nghiệp trọng điểm:

Hệ thống cấp nước sạch

Từ các nhà máy xử lý nước cấp thành phố đến mạng lưới phân phối trong khu dân cư, chung cư cao cấp. Mặt bích inox 304 giúp duy trì độ tinh khiết của nguồn nước, không gây rỉ sét làm biến đổi màu sắc hay mùi vị của nước sinh hoạt.

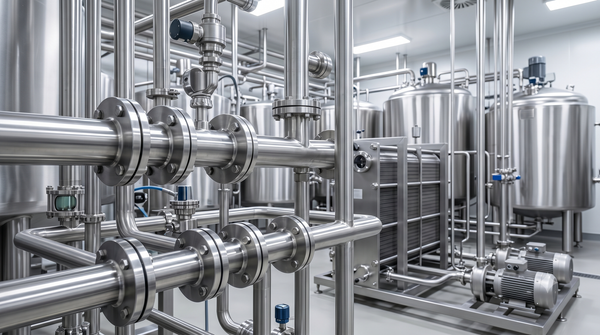

Công nghiệp thực phẩm & đồ uống

Đây là lĩnh vực tiêu thụ lượng lớn mặt bích inox. Các nhà máy sữa, nhà máy bia, dây chuyền đóng chai nước giải khát đều yêu cầu chuẩn vi sinh. Phụ kiện inox 304 ngăn chặn sự bám dính của vi khuẩn và chịu được các hóa chất tẩy rửa công nghiệp cường độ cao.

Ngành Dược phẩm và Y tế

Trong quá trình sản xuất thuốc, yêu cầu về độ phòng sạch là tuyệt đối. Stainless steel pipe flange đáp ứng các tiêu chuẩn vệ sinh khắt khe, kết nối hệ thống bơm vi sinh, đường ống dẫn dung môi và thiết bị pha chế một cách an toàn nhất.

Hệ thống HVAC (Điều hòa trung tâm)

Tại các tòa nhà thương mại, việc dẫn nước lạnh từ Chiller hay tháp giải nhiệt (Cooling tower) đòi hỏi hệ thống phụ kiện có khả năng chịu áp lực và chống ăn mòn từ hóa chất chống cáu cặn. Inox 304 là giải pháp bền vững thay thế cho gang hoặc thép.

Ngành Xử lý nước công nghiệp (RO, UF)

Trong các hệ thống lọc thẩm thấu ngược (RO) hay siêu lọc (UF), nước sau khi qua màng có độ tinh khiết rất cao và có tính ăn mòn nhẹ kim loại thường. Mặt bích inox đảm bảo hệ thống không bị thủng hay xì rò tại các mối nối áp lực cao.

Những sai lầm thường gặp khi lựa chọn mặt bích inox 304

Ngay cả những kỹ sư giàu kinh nghiệm cũng có thể mắc phải những sai lầm tai hại trong khâu vật tư. Hãy lưu ý 5 điểm mù sau:

• Sai lầm 1: Cho rằng inox 304 không bao giờ bị ăn mòn. Nó chỉ chống ăn mòn trong điều kiện thông thường. Nếu lắp ở môi trường sương muối ven biển hoặc bơm hóa chất chứa gốc Clo, nó vẫn sẽ bị rỗ bề mặt (pitting).

• Sai lầm 2: Chọn sai tiêu chuẩn kết nối. Mua bích chuẩn ANSI Class 150 nhưng van chờ lại là JIS 10K. Kết quả là lệch tâm lỗ bu lông, không thể xỏ qua được.

• Sai lầm 3: Không kiểm tra áp lực làm việc. Sử dụng bích PN10 cho đường ống cứu hỏa đẩy cao có áp lực thực tế lên tới 15 bar, nguy cơ xé rách vòng đệm và bục ngàm nối là rất rõ ràng.

• Sai lầm 4: Mua hàng không có CO-CQ. Phụ kiện trôi nổi không chứng từ sẽ khiến nhà thầu bị chủ đầu tư từ chối nghiệm thu, gây thiệt hại nghiêm trọng về tiến độ và chi phí.

• Sai lầm 5: Không test hóa chất vật liệu. Nhiều đơn vị bán mặt bích inox 201 dập mác 304. Nếu không dùng thuốc thử chuyên dụng để kiểm tra hàm lượng thành phần thực tế, hệ thống sẽ gỉ sét chỉ sau vài tháng.

Checklist lựa chọn stainless steel 304 flange phù hợp

Để loại bỏ hoàn toàn các rủi ro kỹ thuật, bạn cần tuân thủ quy trình 7 bước kiểm soát vật tư sau:

• Bước 1: Xác định môi chất sử dụng. Lưu chất là nước sạch, nước thải, hay hóa chất? (Nếu là hóa chất mạnh hoặc nước biển, phải dừng lại và chuyển sang inox 316).

• Bước 2: Kiểm tra nhiệt độ vận hành. Đảm bảo dải nhiệt độ thực tế nằm trong giới hạn chịu đựng của vật liệu inox và loại gasket đi kèm.

• Bước 3: Xác định áp suất lớn nhất của hệ thống. Tính toán áp lực bơm lớn nhất cộng với dư địa an toàn để chọn chuẩn PN16, PN25 hay Class 150.

• Bước 4: Kiểm tra tiêu chuẩn kết nối. Khảo sát thực tế mặt bích của máy bơm, van hay đường ống chờ đang tuân theo chuẩn ANSI, JIS hay DIN.

• Bước 5: Lựa chọn loại flange phù hợp. Quyết định dùng Weld neck (chịu áp cao), Slip on (tiết kiệm) hay Threaded (chống cháy nổ) dựa vào đặc thù lắp đặt.

• Bước 6: Kiểm tra chứng chỉ vật liệu. Yêu cầu nhà cung cấp xuất trình bộ hồ sơ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) khớp với lô hàng.

• Bước 7: Đánh giá năng lực nhà cung cấp. Chọn các đơn vị có kho bãi lớn, sẵn hàng dự án và có chính sách bảo hành rõ ràng.

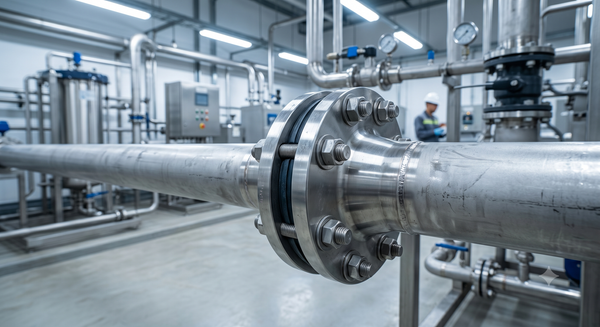

Lưu ý khi lắp đặt stainless steel 304 flange

Việc lựa chọn đúng phụ kiện mới chỉ hoàn thành 50% khối lượng công việc. Kỹ thuật thi công quyết định độ bền của toàn hệ thống:

• Làm sạch bề mặt tiếp xúc: Loại bỏ hoàn toàn xỉ hàn, dầu mỡ và bụi bẩn trên mặt bích trước khi đặt vòng đệm vào.

• Sử dụng gasket phù hợp: Chọn gioăng cao su (EPDM, NBR) cho nước cơ bản, hoặc gioăng Teflon (PTFE) cho môi trường nhiệt độ cao/hóa chất.

• Siết bu lông theo hình ngôi sao: Đây là nguyên tắc sống còn. Tuyệt đối không siết theo vòng tròn liên tiếp. Phải siết chéo góc đối xứng để lực ép phân tán đều lên mặt gioăng.

• Kiểm tra lực siết đồng đều: Sử dụng cờ lê lực (Torque wrench) để siết đúng thông số Nm theo khuyến cáo của nhà sản xuất.

• Thử áp trước khi vận hành: Bơm nước đầy hệ thống, nâng áp suất lên 1.5 lần áp suất làm việc định mức và giữ trong thời gian quy định để test rò rỉ.

Câu hỏi thường gặp về stainless steel 304 flange

1. Stainless steel 304 flange có bị gỉ không?

Trong điều kiện vận hành thông thường (nước sạch, không khí), inox 304 có khả năng chống gỉ cực kỳ xuất sắc. Tuy nhiên, ở các môi trường chứa nồng độ ion chloride cao hoặc môi trường axit đặc, màng oxit bề mặt có thể bị phá hủy dẫn đến hiện tượng ăn mòn rỗ.

2. Stainless steel 304 flange có dùng cho hệ thống nước biển được không?

Nước biển chứa hàm lượng muối vô cùng lớn. Inox 304 có thể dùng được nhưng tuổi thọ sẽ bị giảm sút đáng kể, nhanh chóng xuất hiện rỉ sét. Đối với nước biển, bạn nên đầu tư sử dụng mặt bích inox 316.

3. Inox 304 và SUS304 có giống nhau không?

Về bản chất, chúng là một. Inox 304 là tên gọi thông dụng dựa trên tiêu chuẩn Mỹ (ASTM), trong khi SUS304 là mã định danh vật liệu theo hệ thống tiêu chuẩn công nghiệp Nhật Bản (JIS).

4. Mặt bích inox 304 có chịu nhiệt độ cao tốt không?

Cấu trúc tinh thể của thép không gỉ 304 cho phép nó duy trì độ bền cơ học và chống oxy hóa bề mặt ở nhiệt độ vận hành liên tục lên đến 870°C. Rất an toàn cho các ứng dụng nồi hơi, lò hơi công nghiệp.

5. Giá stainless steel 304 flange phụ thuộc vào yếu tố nào?

Bảng giá mặt bích inox sẽ biến động liên tục dựa trên 5 yếu tố chính: Kích thước đường ống (DN càng lớn càng đắt), Áp suất thiết kế (PN40 đắt hơn PN16), Tiêu chuẩn sản xuất (JIS, ANSI), Loại mặt bích (Weld neck gia công phức tạp nên giá cao) và Nguồn gốc xuất xứ (Hàng Châu Âu, Hàn Quốc hay Trung Quốc).

Có nên lựa chọn stainless steel 304 flange cho hệ thống của bạn?

Nhìn chung, stainless steel 304 flange xứng đáng là giải pháp kết nối đường ống "quốc dân" được tin dùng nhất trong ngành công nghiệp hiện nay. Nhờ sự cân bằng hoàn hảo giữa khả năng chống ăn mòn bền bỉ, độ bền cơ học ấn tượng và mức chi phí đầu tư vô cùng hợp lý, phụ kiện này đáp ứng trọn vẹn yêu cầu khắt khe của hàng loạt dự án từ xử lý nước, thực phẩm, đến hệ thống điều hòa không khí.

Khi bạn nắm vững và lựa chọn đúng tiêu chuẩn kỹ thuật (ANSI, JIS, DIN), đúng chủng loại (Slip on, Weld neck...) và tuân thủ chặt chẽ định mức áp lực làm việc, cụm kết nối mặt bích inox 304 sẽ mang lại sự an tâm tuyệt đối, hiệu quả vận hành liên tục và tối ưu hóa tối đa chi phí bảo trì cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Stainless Steel 304 Flange
