Tìm hiểu về Stainless Steel Flange with Holes trong hệ thống đường ống công nghiệp

Why stainless steel flanges with holes are critical in piping systems

Trong các công trình công nghiệp, một sự cố nhỏ tại điểm kết nối có thể dẫn đến thảm họa lớn. Hãy tưởng tượng một hệ thống đường ống áp lực cao vận hành liên tục, nếu sử dụng loại mặt bích không đúng chuẩn, nguy cơ rò rỉ lưu chất độc hại hoặc cháy nổ là hoàn toàn có thể xảy ra. Khi áp lực dòng chảy tăng đột biến, các mối nối lỏng lẻo sẽ biến thành "điểm đen" mất an toàn, gây gián đoạn toàn bộ dây chuyền sản xuất và tiêu tốn chi phí sửa chữa khổng lồ.

Để giải quyết triệt để bài toán này, stainless steel flange with holes (mặt bích inox có lỗ) đóng vai trò là giải pháp kỹ thuật tối ưu. Thiết kế đặc trưng với các lỗ bu lông (flange bolt holes) được định vị chính xác giúp phân bổ lực siết đồng đều, tạo ra một liên kết cơ học cực kỳ vững chắc.

Khi kết hợp với bu lông phù hợp để tạo thành một stainless steel bolted flange hoàn chỉnh, phụ kiện này đảm bảo độ kín khít tuyệt đối, giúp hệ thống vận hành ổn định ngay cả trong điều kiện rung động mạnh hoặc nhiệt độ khắc nghiệt. Việc hiểu rõ tầm quan trọng của số lượng và vị trí các lỗ trên mặt bích chính là chìa khóa để kỹ sư thiết kế một hệ thống đường ống an toàn, bền bỉ theo thời gian.

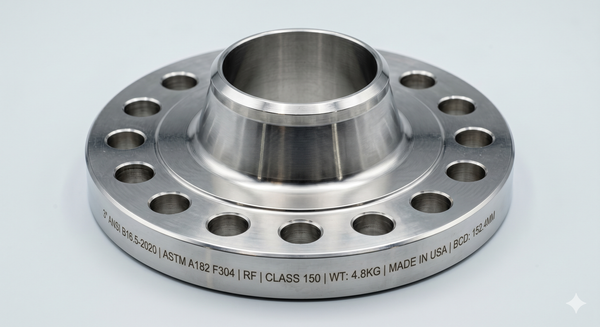

What is a stainless steel flange with holes?

A stainless steel flange with holes is a pipe connection component designed with evenly spaced bolt holes to securely join piping systems, valves, pumps, and industrial equipment. Đây là định nghĩa chuẩn kỹ thuật trong ngành cơ khí dòng chất lưu, mô tả một loại phụ kiện có chức năng liên kết các đoạn ống hoặc kết nối ống với thiết bị ngoại vi bằng phương pháp bắt bu lông.

Về cấu tạo cơ bản, một stainless steel flange with holes tiêu chuẩn bao gồm bốn thành phần cốt lõi không thể tách rời:

• Mặt bích (Flange body): Thân đĩa kim loại phẳng bằng thép không gỉ (thường là inox 304 hoặc 316), chịu trách nhiệm chịu lực chính.

• Lỗ bu lông (Flange bolt holes): Các lỗ khoan xuyên thấu, phân bổ đối xứng xung quanh rìa mặt bích để xỏ bu lông qua.

• Bề mặt làm kín (Sealing face): Khu vực tiếp xúc trực tiếp với gioăng (gasket), có thể là dạng phẳng (FF), mặt gờ (RF) hoặc rãnh vòng (RTJ).

• Cổ bích (Hub): Phần vát nối tiếp giữa mặt bích và đường ống, giúp chuyển tiếp áp suất và hỗ trợ quá trình hàn/lắp đặt.

Nguyên lý hoạt động của cấu kiện này dựa trên cơ chế ép cơ học. Khi hai mặt bích được đặt đối diện nhau, một vòng gioăng đệm (gasket flange) sẽ được chèn vào giữa bề mặt làm kín. Các kỹ sư sẽ tiến hành xỏ bu lông qua hệ thống lỗ và siết chặt theo mô-men xoắn quy định. Lực ép ép từ bu lông truyền qua mặt bích, làm biến dạng nhẹ vòng gioăng để điền đầy các khoảng hở nhỏ, tạo ra một vách ngăn ngăn lưu chất rò rỉ ra ngoài. Việc phân bổ lực đều qua các lỗ xung quanh tâm giúp mặt bích không bị vênh, đảm bảo an toàn tối đa.

Why are bolt holes important in stainless steel flanges?

Hệ thống lỗ bu lông trên stainless steel flange không đơn thuần là những khoảng trống được khoan ngẫu nhiên, mà là kết quả của các tính toán cơ học phức tạp. Vai trò nguyên bản của chúng là đảm bảo áp lực cơ học được phân bổ đồng đều 360 độ quanh chu vi đường ống. Khi lực siết từ flange bolt holes đồng nhất, ứng suất tập trung tại một điểm sẽ bị triệt tiêu, từ đó gia tăng độ chắc chắn của mối nối, giảm thiểu hiện tượng mỏi kim loại và triệt tiêu các rung động cộng hưởng phát sinh từ máy bơm hoặc máy nén. Đồng thời, cấu trúc có lỗ này cho phép kỹ sư dễ dàng tháo lắp bu lông để bảo trì, vệ sinh hoặc thay thế phân đoạn ống mà không cần cắt phá cấu trúc.

Số lượng lỗ bu lông luôn thay đổi tỷ lệ thuận với kích thước đường ống và cấp áp suất (pressure class flange). Đường ống càng lớn hoặc áp suất càng cao thì diện tích tiếp xúc càng rộng, đòi hỏi số lượng lỗ nhiều hơn để duy trì lực ép cần thiết trên mỗi milimet vuông của gioăng.

Khoảng cách giữa các lỗ (tâm lỗ này đến tâm lỗ kia) phải đạt độ chính xác tuyệt đối theo các tiêu chuẩn quốc tế. Nếu có bất kỳ sai lệch nhỏ nào về vị trí hoặc đường kính lỗ, bu lông sẽ bị cưỡng bức khi xỏ qua, gây ra hiện tượng lệch tâm (misalignment). Khi đó, lực siết sẽ bị phân bổ bất đối xứng, khiến một góc của gioăng bị hở hoặc bị ép quá chặt dẫn đến rách, trực tiếp gây ra sự cố rò rỉ lưu chất ra môi trường bên ngoài.

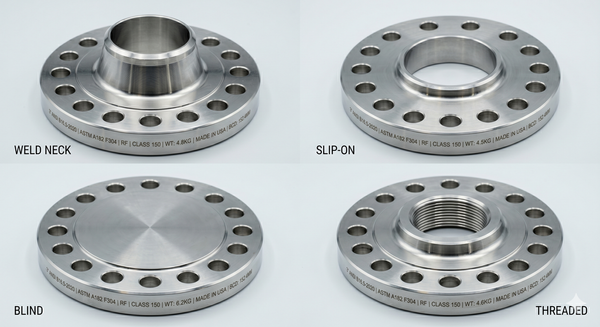

Common types of stainless steel flanges with holes

Tùy thuộc vào yêu cầu vận hành của hệ thống đường ống, các kỹ sư sẽ lựa chọn những kiểu pipe flange phù hợp. Dưới đây là các dòng mặt bích phổ biến nhất hiện nay:

1. Weld Neck Flange (Mặt bích cổ hàn)

Đây là loại mặt bích có kết cấu chắc chắn nhất nhờ phần cổ dài được hàn vát trực tiếp vào đầu ống. Thiết kế này giúp chuyển tiếp ứng suất từ mặt bích sang ống một cách mượt mà, chuyên dụng cho các hệ thống có áp lực cực cao, nhiệt độ biến thiên liên tục hoặc môi trường tuần hoàn chất lưu khắc nghiệt.

2. Slip-On Flange (Mặt bích hàn trượt)

Sản phẩm có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào bên trong lòng bích rồi tiến hành hàn cả mặt trong lẫn mặt ngoài. Slip on flange rất dễ lắp đặt, căn chỉnh và có giá thành đầu tư thấp, phù hợp cho các hệ thống áp lực trung bình hoặc thấp.

3. Blind Flange (Mặt bích mù)

Là loại mặt bích đặc biệt không có lỗ ở tâm, chỉ có các lỗ bu lông xung quanh rìa. Blind flange được sử dụng làm bầu chặn để bịt kín đầu đường ống hoặc tạo các điểm chờ sẵn nhằm phục vụ cho việc mở rộng hệ thống hoặc kiểm tra áp suất định kỳ.

4. Socket Weld Flange (Mặt bích hàn bọc đúc)

Loại bích này có một gờ đỡ ở bên trong lòng. Ống được đưa vào khít với gờ và chỉ cần hàn một đường duy nhất ở phía ngoài. Thường được ứng dụng trong các hệ thống đường ống có kích thước nhỏ nhưng yêu cầu áp lực làm việc tương đối cao.

5. Threaded Flange (Mặt bích ren)

Kết nối với đường ống bằng hệ thống ren nội vi mà không cần đến thao tác hàn quy chuẩn. Ưu điểm lớn nhất là có thể lắp đặt trong các khu vực dễ cháy nổ, nơi mà việc hàn nhiệt bị cấm nghiêm ngặt. Tuy nhiên, nó không phù hợp cho hệ thống có áp lực lớn hoặc tải trọng uốn cao.

Stainless steel flange hole standards and dimensions

Trong ngành cơ khí toàn cầu, tính đồng bộ là yếu tố sống còn. Để đảm bảo các thiết bị sản xuất ở các quốc gia khác nhau có thể kết nối liền mạch, các flange standards (tiêu chuẩn mặt bích) đã được thiết lập chặt chẽ:

• ANSI/ASME B16.5: Tiêu chuẩn Hoa Kỳ, phổ biến nhất trong ngành dầu khí và hóa chất toàn cầu, tính kích thước theo đơn vị inch và áp suất theo Class (150, 300, 600...).

• DIN: Tiêu chuẩn Đức (Châu Âu), sử dụng hệ mét (mm), định danh kích thước bằng DN và áp suất bằng PN (PN10, PN16, PN40...).

• JIS: Tiêu chuẩn Công nghiệp Nhật Bản, ký hiệu áp suất bằng K (5K, 10K, 16K, 20K...), rất thông dụng tại thị trường châu Á.

• BS: Tiêu chuẩn Anh Quốc, có nhiều nét tương đồng với hệ thống tiêu chuẩn DIN cũ của châu Âu.

Khi lựa chọn cấu kiện, các kỹ sư bắt buộc phải đọc và đối chiếu chính xác các thông số hình học sau:

• Number of bolt holes: Số lượng lỗ bu lông chính xác (ví dụ: 4, 8, 12, 16 lỗ...).

• Hole diameter: Đường kính của từng lỗ khoan (luôn lớn hơn đường kính thân bu lông một chút để dễ xỏ).

• Bolt circle diameter (BCD): Đường kính của vòng tròn định vị tâm lỗ.

• Pressure class: Cấp áp suất làm việc của bích.

• Flange thickness: Độ dày tổng thể của đĩa bích nhằm đảm bảo khả năng chịu lực uốn.

Một câu hỏi kỹ thuật thường gặp là: Vì sao hai mặt bích cùng kích thước danh nghĩa (ví dụ cùng DN100) nhưng Class 150 và Class 300 lại không thể lắp chung? Câu trả lời nằm ở khả năng chịu tải. Mặt bích Class 300 được thiết kế cho áp suất cao hơn, do đó đĩa bích sẽ dày hơn, đường kính vòng BCD lớn hơn và số lượng number of bolt holes nhiều hơn hoặc đường kính lỗ lớn hơn để chịu lực kéo cơ học cao hơn Class 150.

Chính vì sự khác biệt về triết lý thiết kế này, tiêu chuẩn DIN và ANSI hoàn toàn không thể hoán đổi cho nhau (non-interchangeable). Một mặt bích chuẩn ANSI Class 150 sẽ không bao giờ trùng khớp hệ lỗ bu lông với một mặt bích chuẩn DIN PN16, ngay cả khi chúng có cùng kích thước ống danh định. Việc ép buộc kết nối hai tiêu chuẩn khác nhau bằng cách khoét rộng lỗ hoặc hàn chế cháo sẽ phá hủy cấu trúc chịu lực, trực tiếp dẫn đến nguy cơ mất an toàn hệ thống.

Stainless steel 304 vs 316 flanges – Which is better?

Việc lựa chọn đúng mác thép không gỉ (vật liệu) quyết định trực tiếp đến tuổi thọ của industrial piping flange. Hai mác thép phổ biến nhất là Inox 304 và Inox 316. Dưới đây là bảng so sánh trực quan:

Sự khác biệt cốt lõi nằm ở thành phần hóa học: Inox 316 được bổ sung thêm nguyên tố Molypden (từ 2% đến 3%), tạo ra một lớp màng bảo vệ vững chắc chống lại hiện tượng ăn mòn kẽ nứt và ăn mòn rỗ trong môi trường chứa muối (Clorua).

Do đó, kỹ sư sẽ ưu tiên chọn stainless steel 304 flange khi dòng lưu chất là nước sinh hoạt, khí nén, hoặc trong các dây chuyền thực phẩm không chứa tính axit cao để tiết kiệm ngân sách vật tư. Ngược lại, bắt buộc phải sử dụng stainless steel 316 flange khi hệ thống tiếp xúc trực tiếp với nước biển, hóa chất ăn mòn sâu, hoặc môi trường có nhiệt độ vận hành khắc nghiệt. Sai lầm phổ biến của nhiều đơn vị là sử dụng các dòng inox giá rẻ, không rõ nguồn gốc cho các đường ống hóa chất; kết quả là chỉ sau một thời gian ngắn vận hành, bề mặt bích bị rỉ sét, ăn mòn sâu vào các lỗ bu lông, làm suy yếu liên kết cơ học và gây rò rỉ nghiêm trọng. Để hiểu sâu hơn về cách phân biệt hai mác vật liệu này, bạn có thể xem thêm bài phân tích chuyên sâu tại [chèn link: SS304 vs SS316].

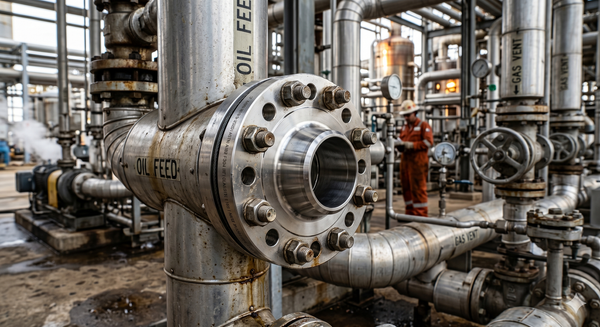

Applications of stainless steel flanges with holes

Nhờ các ưu điểm vượt trội về khả năng chịu lực và chống oxy hóa, corrosion resistant flange có đục lỗ được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

1. Oil & Gas (Dầu khí): Sử dụng trên các giàn khoan, đường ống dẫn dầu thô và khí hóa lỏng – nơi áp suất cực cao và môi trường chứa lưu huỳnh đòi hỏi kết nối vững chắc tuyệt đối từ bolted flange connection.

2. Food Processing (Chế biến thực phẩm): Đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt của FDA nhờ bề mặt inox nhẵn bóng, không sinh tạp chất và dễ dàng vệ sinh, tẩy rửa bằng hóa chất tiệt trùng.

3. Chemical Plants (Nhà máy hóa chất): Vận chuyển các dòng dung dịch axit, kiềm, dung môi hữu cơ mà không sợ bị phá hủy cấu trúc vật liệu kim loại.

4. Water Treatment (Xử lý nước): Lắp đặt trong các hệ thống cấp thoát nước, đặc biệt là nhà máy xử lý nước thải công nghiệp và nhà máy khử mặn nước biển.

5. HVAC Systems (Hệ thống điều hòa không khí): Kết nối các đường ống nước lạnh, đường ống hơi của hệ thống điều hòa trung tâm trong các tòa nhà cao tầng và tổ hợp nhà máy.

Lý do thép không gỉ trở thành vật liệu tối thượng trong môi trường ăn mòn là nhờ khả năng tự hình thành lớp màng Crom Oxit ($Cr_2O_3$) siêu mỏng trên bề mặt khi tiếp xúc với oxy. Lớp màng này có tính trơ cao, ngăn chặn quá trình oxy hóa tiến sâu vào lõi thép.

Bên cạnh đó, việc thiết kế dạng mặt bích có lỗ giúp công tác bảo trì định kỳ trở nên vô cùng đơn giản. Thay vì phải cắt ống và hàn lại (gây rủi ro cháy nổ và mất thời gian), các kỹ thuật viên chỉ cần xả bu lông, tách nhẹ hai mặt bích là có thể dễ dàng vệ sinh lòng ống, thay thế gioăng đệm mới hoặc lắp thêm các phụ kiện [chèn link: stainless steel pipe fittings] khác vào hệ thống một cách nhanh chóng.

Common mistakes when selecting flange bolt holes

Trong thực tế thi công, những sai sót cảm tính khi lựa chọn hệ lỗ bu lông thường dẫn đến những hậu quả rất nghiêm trọng về cả chi phí lẫn an toàn kỹ thuật. Dưới đây là 5 sai lầm phổ biến nhất mà các đơn vị thu mua và lắp đặt thường mắc phải:

• Sai lầm 1: Chọn sai bolt pattern (mẫu phân bổ lỗ): Đây là lỗi phổ biến nhất khi người mua chỉ đo kích thước ống mà quên đối chiếu tiêu chuẩn. Ví dụ, một mặt bích 4 lỗ hệ DIN không bao giờ có thể bắt khớp bu lông với một mặt bích 4 lỗ hệ JIS do khoảng cách định vị tâm lỗ (BCD) khác nhau hoàn toàn.

• Sai lầm 2: Không kiểm tra pressure rating (áp suất thiết kế): Mua mặt bích Class 150 để lắp vào hệ thống vận hành ở áp suất tương đương Class 300. Dù đường kính ống có thể vừa vặn, nhưng đĩa bích quá mỏng và số lượng lỗ bu lông ít sẽ không chịu nổi lực ép, gây phá hủy mối nối ngay khi chạy thử tải.

• Sai lầm 3: Dùng sai vật liệu inox: Sử dụng inox 304 cho môi trường nước biển chứa nồng độ muối cao nhằm giảm chi phí ban đầu. Hệ quả là mặt bích bị ăn mòn rỗ, đặc biệt là phần rãnh lỗ bu lông – nơi tích tụ muối và hơi ẩm khó vệ sinh.

• Sai lầm 4: Không kiểm tra tiêu chuẩn kết nối thiết bị ngoại vi: Khi mua van, bơm công nghiệp từ nước ngoài, hệ mặt bích đúc liền trên thân thiết bị thường tuân theo tiêu chuẩn của nước bản địa (như JIS của Nhật, ANSI của Mỹ). Nếu mua bích nối ống sai tiêu chuẩn của thiết bị, toàn bộ hệ thống sẽ bị nghẽn lại không thể lắp ráp.

• Sai lầm 5: Lắp sai mô-men xoắn (torque) bu lông: Siết bu lông không đều tay hoặc quá lực quy định. Điều này làm vênh đĩa bích, khiến lực ép lên vòng gasket flange bị lệch, dẫn đến tình trạng một bên gioăng bị nát, bên còn lại bị hở gây rò rỉ dòng chất lưu.



Checklist for choosing the right stainless steel flange with holes

Để đảm bảo chọn mua đúng sản phẩm, tránh lãng phí thời gian và ngân sách, các kỹ sư và bộ phận vật tư nên áp dụng bộ checklist quy chuẩn dưới đây trước khi đặt hàng:

Bộ Checklist mua hàng chuẩn kỹ thuật

• Xác định tiêu chuẩn flange: Hệ thống đang dùng chuẩn nào? (ANSI, DIN, JIS hay BS?)

• Kiểm tra số lượng lỗ: Yêu cầu chính xác bao nhiêu lỗ bu lông? (4, 8, 12, 16 lỗ?)

•  Đo kích thước hình học chính xác: Đo đường kính ngoài (OD), đường kính trong (ID) và đặc biệt là đường kính vòng tâm lỗ (BCD).

•  Chọn đúng pressure class: Xác định áp suất làm việc thực tế và áp suất thiết kế (PN16, Class 150, 10K...).

• Kiểm tra môi trường sử dụng: Xác định bản chất lưu chất và nhiệt độ để chọn mác thép phù hợp (Inox 304 hay Inox 316).

• Chọn đúng gioăng đệm đi kèm: Đảm bảo vật liệu gioăng (PTFE, Cao su, Chì...) tương thích với mặt bích và lưu chất.

Hướng dẫn nhanh cách đọc thông số kỹ thuật

Khi nhìn vào ký hiệu in chìm trên thân bích, bạn cần đọc theo trình tự logic sau để hiểu rõ cấu trúc sản phẩm. Ví dụ cụ thể: Flange WN ANSI B16.5 4" Class 150 SS316

• Flange WN: Kiểu mặt bích cổ hàn (Weld Neck).

• ANSI B16.5: Tiêu chuẩn kích thước và hệ lỗ của Mỹ.

• 4": Kích thước ống danh định (tương đương DN100).

• Class 150: Cấp áp suất làm việc tối đa của bích.

• SS316: Vật liệu chế tạo từ thép không gỉ mác 316.

Để đảm bảo tính tương thích hoàn hảo giữa các cấu kiện trong hệ thống đường ống phức tạp, việc đối chiếu thông số với các tài liệu gốc như [chèn link: ANSI flange standards] là bước bắt buộc không thể bỏ qua của mọi kỹ sư thiết kế.

Frequently Asked Questions

What are the holes in a flange used for?

Bolt holes are used to secure flanges together with bolts and nuts, ensuring a leak-proof pipe connection. Hệ thống lỗ này giúp truyền tải và phân bổ lực ép cơ học từ bu lông một cách đồng đều xung quanh chu vi bề mặt làm kín, giữ cố định vòng gioăng đệm để ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất dưới áp lực cao.

How many holes does a flange have?

It depends on several engineered factors, including the nominal flange size, the specified pressure class, and the governing standard specification (such as ASME, DIN, or JIS). Thông thường, kích thước ống càng lớn và cấp áp suất càng cao thì số lượng lỗ bu lông sẽ càng nhiều (dao động phổ biến từ 4, 8, 12, 16 cho đến 24 lỗ hoặc nhiều hơn) nhằm đảm bảo phân phối lực siết tối ưu.

Are all flange hole patterns the same?

No. ANSI, DIN, and JIS standards use different bolt hole dimensions, counts, and spacing. Kể cả khi các mặt bích có cùng đường kính ống danh định, thiết kế hình học về vị trí tâm lỗ (BCD) và đường kính lỗ của từng tiêu chuẩn quốc tế là hoàn toàn khác biệt và không thể lắp lẫn với nhau nếu không có phụ kiện chuyển đổi chuyên dụng.

Which is better, SS304 or SS316 flange?

SS316 offers better corrosion resistance, especially in marine and chemical environments. Bản chất Inox 316 chứa thêm nguyên tố Molypden giúp chống lại sự ăn mòn của Clorua và các axit mạnh. Tuy nhiên, Inox 304 lại là lựa chọn tốt hơn về mặt kinh tế đối với các ứng dụng phổ thông như nước sạch hoặc thực phẩm nhờ giá thành phải chăng.

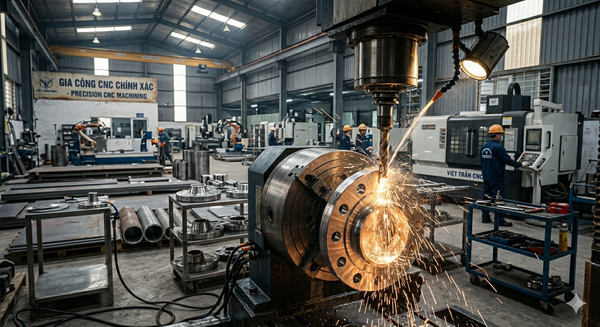

Can flange holes be customized?

Yes. Custom drilling is available for special industrial applications. Trong trường hợp kết nối với các thiết bị phi tiêu chuẩn hoặc các hệ thống máy móc đời cũ, các xưởng cơ khí chính xác có thể tiến hành gia công khoan lỗ, taro ren hoặc khoét rộng hệ lỗ theo bản vẽ kỹ thuật riêng biệt của khách hàng.

Choosing the right stainless steel flange with holes improves safety and durability

Tóm lại, việc lựa chọn chính xác stainless steel flange with holes không đơn thuần là công việc mua sắm vật tư thông thường, mà là một quyết định kỹ thuật ảnh hưởng trực tiếp đến sự an toàn và hiệu suất của toàn bộ nhà máy. Một mối nối mặt bích được chuẩn hóa hoàn hảo về tiêu chuẩn hình học, đúng mác vật liệu inox chống ăn mòn và có số lượng lỗ bu lông chính xác sẽ tạo nên một hệ thống đường ống có độ kín khít tuyệt đối. Điều này không chỉ giúp ngăn ngừa các sự cố rò rỉ nguy hiểm, bảo vệ môi trường làm việc mà còn tối ưu hóa hiệu suất vận hành, kéo dài tuổi thọ thiết bị và giảm thiểu tối đa chi phí dừng máy sửa chữa không đáng có. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về GStainless Steel Flange With Holes
