Stainless Steel Flange With Holes In It: Giải Pháp Kết Nối Đường Ống Đẳng Cấp

Khi quan sát các hệ thống đường ống phức tạp trong nhà máy thực phẩm, hóa chất hay các trạm xử lý nước sạch, bạn chắc chắn sẽ bắt gặp những "miếng tròn inox có nhiều lỗ" được lắp giữa các đoạn ống hoặc đầu van. Đối với những người không chuyên, đây có thể chỉ là một tấm kim loại đục lỗ thông thường, nhưng trong kỹ thuật, đây là linh kiện then chốt quyết định sự thành bại của một hệ thống áp lực.

Nhiều người thường gặp khó khăn khi tìm mua vì không biết tên gọi kỹ thuật chính xác hoặc không phân biệt được tại sao mỗi loại lại có số lượng lỗ khác nhau. Sự nhầm lẫn giữa các tiêu chuẩn lỗ bulong có thể dẫn đến việc không lắp vừa thiết bị, gây lãng phí thời gian và ngân sách.

Thực tế, thiết bị này chính là stainless steel flange with holes in it (mặt bích inox có lỗ bulong). Việc hiểu rõ cấu tạo và vai trò của các lỗ này không chỉ giúp bạn chọn đúng phụ kiện mà còn đảm bảo hệ thống vận hành an toàn tuyệt đối. Trong bài viết này, chúng ta sẽ cùng phân tích sâu về lý do tại sao loại mặt bích này lại trở thành tiêu chuẩn vàng trong kết nối đường ống công nghiệp.

Stainless steel flange with holes in it là gì? Định nghĩa chuẩn kỹ thuật

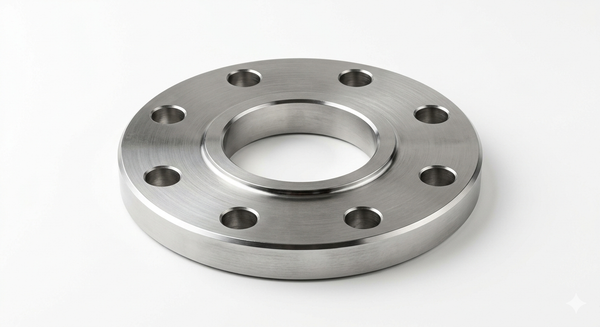

Stainless steel flange with holes in it là loại mặt bích được sản xuất từ thép không gỉ (Inox 201, 304, 316), có thiết kế đặc trưng là các lỗ tròn được gia công chính xác quanh thân bích. Các lỗ này dùng để luồn bulong, tạo thành một hệ thống liên kết cơ học cực kỳ chắc chắn giữa hai đoạn ống, giữa ống với van, máy bơm hoặc các thiết bị đo lường.

Khác với phương pháp nối ren hay hàn trực tiếp vốn khó tháo rời, mặt bích inox có lỗ cho phép tạo ra một mối nối có tính linh động cao. Nó không chỉ đảm bảo độ kín khít để ngăn chặn rò rỉ lưu chất mà còn là giải pháp tối ưu cho những hệ thống cần bảo trì, vệ sinh hoặc kiểm tra định kỳ thường xuyên.

Nguyên lý hoạt động và bản chất vật liệu của mặt bích inox

Để hiểu tại sao một tấm kim loại đục lỗ lại có thể chịu được áp suất lên đến hàng trăm Bar, chúng ta cần nhìn vào cấu tạo và cơ chế hoạt động của nó.

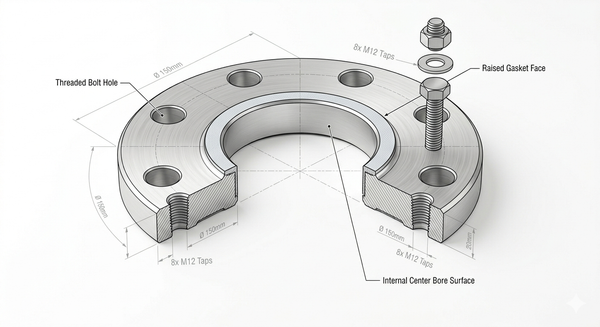

Cấu tạo chi tiết

• Thân bích (Flange Body): Phần đĩa inox dày, chịu lực chính, được đúc hoặc gia công từ thép tấm.

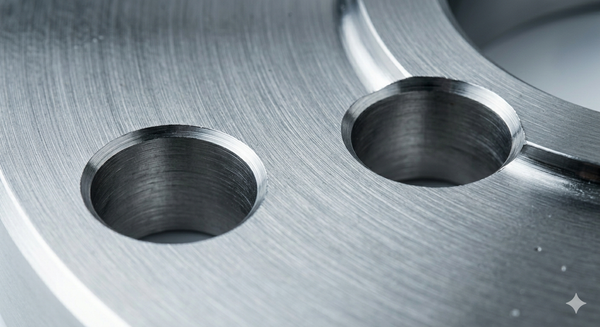

• Lỗ bulong (Bolt Holes): Các lỗ được khoan theo tiêu chuẩn chính xác (như ANSI, JIS, DIN), khoảng cách giữa các tâm lỗ phải tuyệt đối đồng nhất.

• Bề mặt làm kín (Seating Face): Phần bề mặt tiếp xúc trực tiếp với gioăng (gasket), có thể là dạng phẳng (FF) hoặc có gờ (RF).

Cơ chế tạo kín thông minh

Nguyên lý hoạt động cực kỳ đơn giản nhưng hiệu quả: Khi các bulong được xuyên qua lỗ trên hai mặt bích đối xứng và siết chặt bằng đai ốc, chúng sẽ tạo ra một lực ép cực đại lên gioăng (gasket) nằm ở giữa. Gioăng bị nén lại, điền đầy vào các khe hở siêu nhỏ trên bề mặt inox, từ đó tạo ra một môi trường kín tuyệt đối, ngăn chất lỏng hoặc khí thoát ra ngoài.

Tại sao nhất định phải là "lỗ" và "inox"?

• Vai trò của lỗ: Lỗ bulong giúp phân bổ lực siết đều khắp vòng quanh chu vi ống. Điều này ngăn chặn tình trạng vênh bích hoặc lực ép không đều – nguyên nhân hàng đầu gây rò rỉ.

• Ưu thế của Inox: Thép không gỉ có khả năng chống oxy hóa xuất sắc. Trong các môi trường khắc nghiệt như nước mặn, axit hoặc thực phẩm, mặt bích inox không bị gỉ sét, đảm bảo bulong không bị "chết" (kẹt) sau thời gian dài sử dụng, giúp việc tháo dỡ trở nên dễ dàng.



Phân tích chuyên sâu: Các loại stainless steel flange phổ biến

Mặc dù tất cả đều là "mặt bích inox có lỗ", nhưng cấu tạo phần cổ và cách gắn vào ống sẽ khác nhau tùy theo ứng dụng:

1. Slip-on Flange (Mặt bích rỗng): Ống được luồn vào bên trong lỗ bích và hàn cả hai mặt trong ngoài. Đây là loại dễ lắp đặt nhất và giá thành kinh tế.

2. Weld Neck Flange (Mặt bích cổ cao): Có phần cổ dài được hàn đối đầu với ống. Loại này có khả năng chịu áp suất cực lớn và rung động mạnh, thường dùng trong dầu khí.

3. Blind Flange (Mặt bích mù): Loại này cũng có lỗ bulong nhưng không có lỗ thoát ở giữa. Dùng để bịt đầu ống hoặc các ngách chờ bảo trì.

4. Threaded Flange (Mặt bích ren): Thay vì hàn, lỗ trung tâm có ren để vặn trực tiếp vào ống. Phù hợp cho các môi trường dễ cháy nổ không được phép sử dụng nhiệt (hàn).

Thông số kỹ thuật quan trọng của mặt bích inox có lỗ

Khi đặt mua hoặc thiết kế, bạn không thể bỏ qua các thông số kỹ thuật dưới đây, vì chỉ cần sai lệch một con số, bạn sẽ không thể lắp ráp được hệ thống:

• DN (Nominal Diameter): Đường kính định danh của ống (Ví dụ DN50, DN100).

• Số lượng lỗ bulong: Tùy theo kích thước và tiêu chuẩn, bích có thể có 4, 8, 12 hoặc nhiều lỗ hơn.

• PCD (Pitch Circle Diameter): Khoảng cách giữa tâm của hai lỗ đối diện. Đây là thông số quan trọng nhất để biết hai mặt bích có khớp nhau hay không.

• Vật liệu: Inox 304 (phổ biến nhất), Inox 316 (chống ăn mòn hóa chất/nước biển), Inox 201 (dùng trong nhà, môi trường khô).

Bảng tra số lỗ bulong theo tiêu chuẩn (Tham khảo)

So sánh mặt bích inox với các vật liệu khác

Nếu hệ thống của bạn yêu cầu sự tinh khiết (như sản xuất bia, sữa) hoặc tiếp xúc với hóa chất ăn mòn, đừng ngần ngại đầu tư vào inox 304 hoặc 316. Chi phí ban đầu cao hơn nhưng bạn sẽ tiết kiệm được khoản tiền khổng lồ cho việc thay thế và dừng máy do rò rỉ.

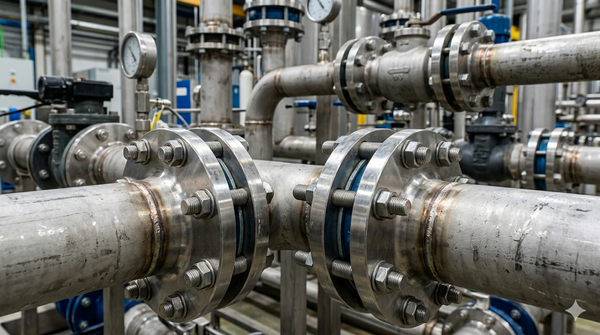

Ứng dụng thực tế: Tại sao hệ thống cần mặt bích có lỗ?

Stainless steel flange with holes in it là giải pháp tối ưu cho:

• Hệ thống xử lý nước sạch & nước thải: Chống ăn mòn từ chlorine và các hóa chất xử lý.

• Ngành thực phẩm và dược phẩm: Bề mặt inox nhẵn mịn, dễ vệ sinh, đảm bảo tiêu chuẩn vô trùng.

• Công nghiệp hóa chất: Chịu được các dòng lưu chất có tính xâm thực mạnh.

Khi nào bạn cần dùng bích có lỗ thay vì hàn trực tiếp?

Đó là khi bạn dự kiến sẽ cần:

1. Tháo rời thiết bị: Thay thế van bị hỏng, kiểm tra máy bơm.

2. Vệ sinh đường ống: Đặc biệt quan trọng trong ngành thực phẩm để loại bỏ mảng bám.

3. Kết nối các vật liệu khác nhau: Ví dụ kết nối đoạn ống inox với một chiếc van bằng gang.



Sai lầm thường gặp và hậu quả nghiêm trọng

Nhiều kỹ sư mới vào nghề thường mắc phải những sai lầm "đắt giá" sau:

1. Nhầm lẫn tiêu chuẩn: Lắp mặt bích tiêu chuẩn JIS (Nhật Bản) vào mặt bích ANSI (Mỹ). Kết quả: Các lỗ bulong không trùng khớp, dù đường kính ống bằng nhau.

2. Không dùng gioăng (Gasket): Nghĩ rằng siết chặt inox-với-inox là đủ. Kết quả: Rò rỉ ngay lập tức khi vận hành.

3. Dùng sai loại bulong: Dùng bulong thép cho bích inox trong môi trường ẩm. Kết quả: Bulong gỉ sét nhanh chóng và không thể tháo rời sau 6 tháng.

Hướng dẫn lắp đặt mặt bích inox đúng kỹ thuật

Để mối nối mặt bích inox bền bỉ, hãy tuân thủ quy trình 4 bước:

• Bước 1 - Kiểm tra: Vệ sinh sạch sẽ bề mặt làm kín của hai mặt bích. Đảm bảo không có vết trầy xước sâu.

• Bước 2 - Đặt gioăng: Đặt gioăng vào giữa, căn chỉnh sao cho gioăng nằm đồng tâm với lỗ ống.

• Bước 3 - Lắp bulong: Luồn tất cả bulong qua lỗ. Đảm bảo các bulong đều cùng kích cỡ và chủng loại.

• Bước 4 - Siết đối xứng: Đây là bước quan trọng nhất. Hãy siết bulong theo hình sao (siết chéo nhau) để lực ép được phân bổ đều, tránh làm lệch mặt bích.

FAQ: Giải đáp thắc mắc về mặt bích inox có lỗ

1. Tại sao mặt bích lại có nhiều lỗ đến vậy?

Số lượng lỗ phụ thuộc vào áp suất và kích thước ống. Càng nhiều lỗ, lực siết càng được phân bổ đều, giúp mối nối chịu được áp suất cao hơn và an toàn hơn.

2. Có thể dùng mặt bích thay nối ren được không?

Hoàn toàn được và thường là tốt hơn. Mặt bích chịu áp lực tốt hơn nối ren và dễ tháo lắp hơn trong các không gian hẹp.

3. Inox 304 và 316 khác gì nhau khi làm mặt bích?

Inox 316 chứa thêm Molypden giúp nó chống ăn mòn muối biển và hóa chất tốt hơn 304. Nếu hệ thống dẫn nước biển, hãy bắt buộc chọn 316.

4. Giá của stainless steel flange phụ thuộc vào yếu tố nào?

Giá phụ thuộc vào: Trọng lượng (độ dày), tiêu chuẩn lỗ bulong (JIS, ANSI), và loại inox (201/304/316).

Kết luận

Stainless steel flange with holes in it không chỉ đơn thuần là một phụ kiện kết nối, nó là "điểm tựa" đảm bảo sự an toàn và ổn định cho toàn bộ công trình đường ống. Việc hiểu rõ về tiêu chuẩn lỗ bulong, PCD và lựa chọn đúng vật liệu inox 304/316 sẽ giúp bạn tránh được những rủi ro kỹ thuật không đáng có.

Tóm lại, mặt bích inox có lỗ giúp:

• Kết nối cực kỳ chắc chắn và kín khít.

• Linh hoạt trong việc tháo lắp và bảo trì.

• Chống ăn mòn tuyệt đối trong môi trường khắc nghiệt.
