Stainless Steel Pipe Clamp: Giải Pháp Cố Định Đường Ống Chuyên Nghiệp & Bền Bỉ

Vì sao stainless steel pipe clamp được sử dụng rộng rãi?

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, chúng ta thường gặp phải những tình huống thực tế đầy thách thức. Một hệ thống đường ống vận hành ổn định không chỉ đòi hỏi chất lượng ống cao cấp mà còn phụ thuộc vào hệ thống hỗ trợ. Tuy nhiên, tình trạng đường ống rung lắc dữ dội do áp lực chất lưu, hoặc sự ăn mòn phá hủy tại các điểm kết nối do môi trường ẩm hoặc hóa chất là những nguyên nhân hàng đầu gây ra sự cố.

Chính vì vậy, stainless steel pipe clamp (cùm treo ống inox) đã trở thành phụ kiện không thể thiếu và được sử dụng rộng rãi. Vai trò cốt lõi của pipe support clamp là giữ cố định đường ống vững chắc vào cấu trúc giá đỡ, từ đó giảm thiểu rung động động cơ học và tăng đáng kể tuổi thọ của toàn bộ hệ thống. Sản phẩm này là giải pháp thay thế hoàn hảo cho các loại cùm thép thông thường tại những vị trí yêu cầu vệ sinh cao hoặc kháng ăn mòn khắc nghiệt. Vậy stainless steel pipe clamp là gì và nên chọn loại nào để tối ưu hóa hiệu quả và chi phí?

Stainless steel pipe clamp là gì?

Stainless steel pipe clamp là một loại phụ kiện cơ khí được thiết kế chuyên dụng để cố định, treo hoặc giữ các đường ống inox (và các loại ống khác) vào các bề mặt chịu lực như trần, tường, dầm hoặc thanh Unistrut. Sản phẩm này giúp hệ thống đường ống đi đúng cao độ thiết kế, ngăn chặn sự dịch chuyển và chịu tải trọng của ống cũng như lưu chất bên trong.

Về mặt cấu tạo, một inox pipe clamp cơ bản bao gồm các thành phần chính: thân clamp (dạng bán nguyệt hoặc tròn ôm sát ống), bulong/đai ốc để tạo lực siết kẹp chắc chắn, và đôi khi được trang bị thêm đệm cao su EPDM để cách âm, giảm xóc. Chất liệu phổ biến nhất để sản xuất là inox 201, inox 304 (SS304), và inox 316 (SS316). Tại các đô thị lớn có độ ẩm cao như Hà Nội, Hà Nội, Việt Nam, cùm inox 304 là lựa chọn hàng đầu cho các hệ thống nước sạch và HVAC nhờ tính kháng gỉ tuyệt vời.

Nguyên lý hoạt động của stainless steel pipe clamp

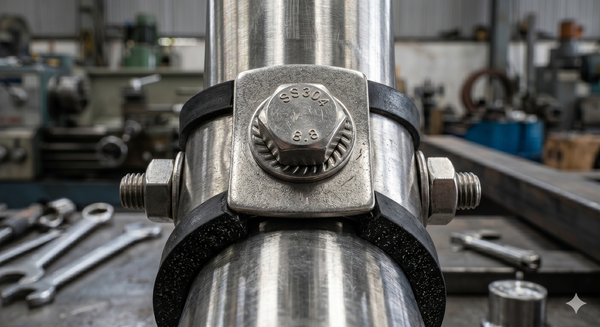

Nguyên lý hoạt động của stainless steel pipe clamp dựa trên cơ chế truyền tải lực siết. Khi các bulong được siết chặt, thân clamp sẽ co lại, ôm chặt lấy chu vi ngoài của ống. Lực kẹp này phải đủ lớn để tạo ra lực ma sát, ngăn sự dịch chuyển dọc trục và ngang của ống, nhưng cũng được phân bổ đều để không làm bóp méo thành ống, đặc biệt là với các loại ống inox vi sinh mỏng.

Bên cạnh chức năng giữ cố định, clamp inox còn là một mắt xích quan trọng trong cơ chế chống rung. Nó chuyển rung động động cơ học từ đường ống sang hệ thống giá đỡ cứng, giúp triệt tiêu hiện tượng cộng hưởng có thể gây mỏi vật liệu và rò rỉ tại các khớp nối áp lực. Trong các hệ thống áp lực, HVAC, hay ngành chế biến thực phẩm/dược phẩm, clamp inox bọc cao su hoạt động như một bộ giảm xóc hiệu quả, đảm bảo sự yên tĩnh và an toàn vệ sinh. Tuổi thọ cao của clamp inox bắt nguồn từ lớp oxit crom tự động hình thành trên bề mặt, giúp nó "tự chữa lành" và kháng lại sự ăn mòn, ngay cả khi bị trầy xước trong quá trình lắp đặt.

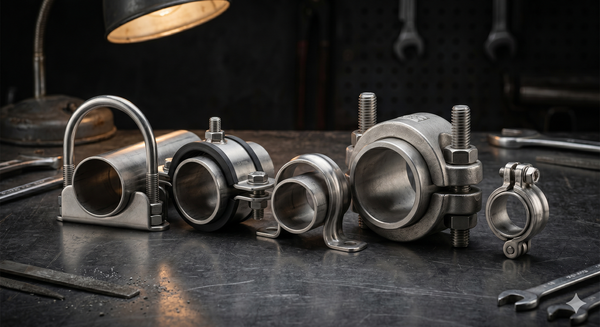

Các loại stainless steel pipe clamp phổ biến hiện nay

Tùy thuộc vào yêu cầu tải trọng, môi trường và kiểu lắp đặt, stainless steel pipe clamp được chia thành nhiều loại khác nhau. Dưới đây là phân tích chuyên sâu các loại phổ biến nhất:

1. U-bolt stainless steel clamp: Là loại cùm chữ U có ren ở hai đầu, dùng kết hợp với đai ốc và pát. U-bolt stainless steel có khả năng chịu lực cực cao, thiết kế đơn giản nhưng chắc chắn, thường được dùng ngoài trời, trên tàu biển để cố định các đường ống tải trọng lớn.

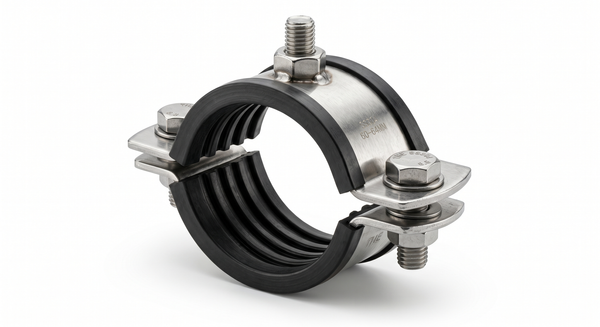

2. Rubber lined pipe clamp: Là loại cùm hai nửa có lót một lớp đệm cao su EPDM bên trong. Loại này là "vua chống rung", giúp giảm tiếng ồn, cách nhiệt nhẹ và bảo vệ bề mặt ống inox vi sinh khỏi bị trầy xước gây nhiễm khuẩn.

3. Split ring clamp: Cấu tạo gồm hai nửa tách biệt liên kết bằng bulong ở cả hai bên. Loại này cực kỳ dễ tháo lắp và bảo trì, phù hợp cho các hệ thống cần treo ống nhanh hoặc không gian lắp đặt hẹp.

4. Heavy duty pipe clamp: Được thiết kế với bản thép dày và bulong lớn, loại clamp này chuyên dùng cho công nghiệp nặng, hệ thống thủy lực, hoặc các đường ống áp lực cực cao yêu cầu độ an toàn tuyệt đối.

5. Omega pipe clamp: Có hình dạng giống chữ Omega, ôm sát và ép đường ống trực tiếp vào tường hoặc nền. Omega clamp phù hợp cho các đường ống nhỏ, lắp sát bề mặt để tiết kiệm diện tích.

Bảng so sánh nhanh các loại clamp:

Thông số kỹ thuật cần quan tâm khi chọn pipe clamp inox

Việc chọn sai thông số kỹ thuật không chỉ gây khó khăn cho lắp đặt mà còn dẫn đến tình trạng đường ống bị rung lắc hoặc clamp bị đứt do quá tải. Do đó, khi chọn, bạn cần đặc biệt lưu ý các thông số sau:

• Đường kính (Size): Đây là thông số quan trọng nhất, thường được ký hiệu theo đường kính danh nghĩa (DN15, DN20, DN25... đến DN300) hoặc đường kính ngoài của ống (Inch hoặc mm). Bạn cần chọn stainless steel clamp sizes khớp hoàn hảo với OD (đường kính ngoài) của ống. Ví dụ, ống SS304 DN25 có OD là 33.4mm, bạn cần chọn clamp size 1-1/4" hoặc ~34mm.

• Mác Inox (Loại inox): Bạn phải chọn loại inox phù hợp với môi trường: SS201 chỉ dùng trong nhà, môi trường khô ráo; SS304 là mác inox quốc dân, phù hợp nhất cho hầu hết hệ thống nước sạch, HVAC, thực phẩm; còn SS316 clamp là bắt buộc cho môi trường hóa chất, nước biển, sát biển để chống lại sự ăn mòn của ion Clorua.

• Độ dày vật liệu: Quyết định khả năng chịu lực của clamp. Clamp mỏng giá rẻ nhưng sẽ bị biến dạng nếu chịu tải trọng động lớn.

• Tải trọng (Load Capacity): Mỗi loại clamp đều có giới hạn chịu tải tĩnh và tải động. Bạn cần tính toán tổng trọng lượng ống và chất lưu để chọn loại Heavy duty hay loại thường.



So sánh stainless steel pipe clamp với clamp thép mạ kẽm

Để đưa ra quyết định đầu tư đúng đắn, hãy cùng so sánh clamp inox với đối thủ cạnh tranh chính là clamp thép mạ kẽm:

Phân tích chuyên sâu: Khi nào nên dùng inox? Bạn nên nâng cấp lên clamp inox khi hệ thống lắp đặt ở ngoài trời, nơi có độ ẩm cao, hoặc trong các nhà máy thực phẩm, dược phẩm nơi vệ sinh là ưu tiên tuyệt đối. Clamp thép mạ kẽm chỉ đủ dùng cho các hệ thống nước cứu hỏa hoặc trong nhà, nơi không có yêu cầu kháng ăn mòn khắc nghiệt.

Stainless steel pipe clamp được dùng ở đâu?

Ứng dụng thực tế của stainless steel pipe clamp rất đa dạng, bao gồm:

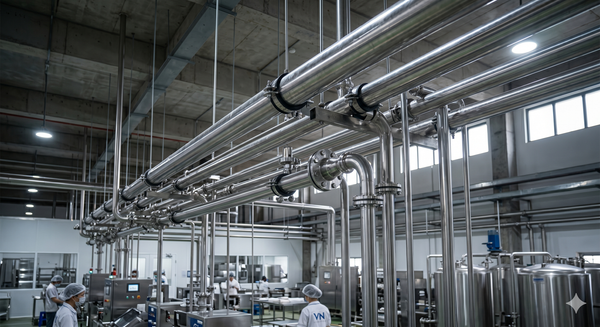

• Nhà máy thực phẩm & đồ uống: Cố định các đường ống inox vi sinh dẫn sữa, nước giải khát, yêu cầu cao về vệ sinh và không rỉ loang.

• Dược phẩm: Dùng clamp có đệm cao su để treo ống nước cất, khí nén sạch, đảm bảo không có bụi bẩn hay vi khuẩn tích tụ.

• Hệ thống HVAC: Treo ống nước chiller, ống gió trong các tòa nhà cao tầng để chống rung và tiếng ồn.

• Công nghiệp hóa chất: Cố định ống dẫn axit, bazo bằng cùm SS316 pipe clamp để kháng ăn mòn điểm.

• Hệ thống nước sạch: Lắp đặt trong các nhà máy xử lý nước và đường ống trục kỹ thuật của tòa nhà.

• Tàu biển & Ngoài trời: Marine grade clamp (SS316/SS316L) được dùng trên boong tàu để cố định đường ống chịu tác động trực tiếp của nước mặn.

Những sai lầm thường gặp khi sử dụng pipe clamp inox

Hệ thống đường ống chất lượng cao nhưng vẫn có thể hỏng do những sai lầm nhỏ khi chọn và lắp đặt clamp:

1. Chọn sai loại inox: Dùng inox 304 ngoài trời ở vùng sát biển sẽ khiến clamp bị rỉ sét nhanh chóng. Lỗi này rất phổ biến khi chủ đầu tư muốn tiết kiệm chi phí.

2. Dùng clamp mỏng cho tải nặng: Dẫn đến clamp bị đứt hoặc biến dạng, làm sập hệ thống ống.

3. Không dùng chống rung: Lắp clamp sắt ôm trực tiếp vào ống inox mà không có đệm cao su trong hệ thống HVAC, gây ra tiếng ồn truyền qua kết cấu tòa nhà.

4. Siết quá lực: Siết bulong quá chặt làm hỏng ren bulong inox (hiện tượng dính ren) hoặc làm móp thành ống inox mỏng.

5. Lắp sai khoảng cách: Lắp khoảng cách treo quá xa khiến ống bị võng và tích tụ chất lưu tại các điểm thấp.



Hướng dẫn chọn stainless steel pipe clamp phù hợp (Checklist)

Để chọn được loại clamp inox chuẩn, hãy thực hiện theo checklist sau:

• [ ] Xác định chính xác đường kính ngoài (OD) của ống.

• [ ] Kiểm tra môi trường lắp đặt: Trong nhà hay ngoài trời? Có hóa chất hay hơi muối không?

• [ ] Tính toán tải trọng tối đa (trọng lượng ống + trọng lượng chất lưu).

• [ ] Xác định mác inox cần dùng (SS201, SS304 hay SS316).

• [ ] Có cần chống rung hay cách điện không? (Nếu có, chọn loại Rubber lined).

Lời khuyên: Nếu bạn chưa chắc chắn về tải trọng động của hệ thống, nên ưu tiên chọn loại heavy duty pipe clamp để đảm bảo an toàn.

Lưu ý khi lắp đặt pipe clamp inox

Quy trình lắp đặt chuẩn kỹ thuật sẽ giúp clamp inox phát huy hết tác dụng và bền bỉ theo thời gian:

• Siết lực vừa đủ: Bulong inox rất dễ bị dính ren (galling) nếu siết quá nhanh hoặc quá lực. Hãy siết từ từ cho đến khi clamp ôm khít ống mà không làm biến dạng đệm cao su (nếu có).

• Khoảng cách treo: Lắp clamp theo đúng khoảng cách treo được thiết kế, đảm bảo ống không bị võng. Thường khoảng cách là 2m-3m tùy size ống và tải trọng.

• Dùng đúng phụ kiện: Bắt buộc phải dùng bulong, đai ốc, long đen bằng inox để tránh hiện tượng ăn mòn điện hóa.

• Bảo trì định kỳ: Với các hệ thống trong môi trường hóa chất, cần kiểm tra định kỳ bề mặt clamp và độ siết bulong.

FAQ: Câu hỏi thường gặp về stainless steel pipe clamp

1. SS304 và SS316 khác nhau thế nào? Sự khác biệt chính là thành phần. SS316 chứa Molypden (Mo), giúp nó kháng ăn mòn ion Clorua tốt hơn. Trong khi SS304 chỉ phù hợp môi trường nước sạch, SS316 là mác hàng hải (marine grade) chuyên dùng cho nước biển và hóa chất.

2. Pipe clamp inox có bị gỉ không? Có thể, nhưng rất chậm. "Thép không gỉ" không có nghĩa là vĩnh viễn. Inox 304 có thể bị rỉ ở môi trường hơi biển hoặc nếu lớp oxit bảo vệ bề mặt bị phá hủy bởi axit mạnh mà không được vệ sinh.

3. Khi nào cần dùng clamp có đệm cao su? Bắt buộc dùng clamp bọc cao su trong hệ thống HVAC (điều hòa không khí), ống chiller, ống dẫn khí nén, hoặc ống inox vi sinh mỏng để giảm tiếng ồn truyền qua tường, chống rung mỏi vật liệu và bảo vệ bề mặt ống.

4. Có thể dùng pipe clamp inox ngoài trời không? Hoàn toàn có thể. Stainless steel support là phụ kiện tốt nhất cho ngoài trời, nhưng bạn phải ưu tiên chọn mác SS316 hoặc SS304 loại chất lượng cao để đảm bảo clamp không bị rỉ loang mất thẩm mỹ.

Kết luận

Stainless steel pipe clamp tuy là một phụ kiện nhỏ nhưng lại đóng vai trò quyết định đến tính ổn định, độ an toàn và tuổi thọ của toàn bộ hệ thống đường ống hiện đại. Việc hiểu rõ về cấu tạo, nguyên lý, phân loại cũng như nắm vững các thông số kỹ thuật sẽ giúp bạn chọn đúng sản phẩm, tối ưu chi phí đầu tư dài hạn. Một mối nối ống chất lượng cao nhưng không được cố định đúng cách vẫn sẽ thất bại, nhưng với clamp inox, bạn đang đầu tư vào sự an tâm. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Stainless Steel Pipe Clamp
