Stainless Steel Pipe Fittings And Fittings: Bản Hướng Dẫn Kỹ Thuật Chuyên Sâu Ngành Piping

Why Stainless Steel Pipe Fittings Are Essential In Industrial Piping Systems

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp (industrial piping system), việc đảm bảo các điểm liên kết hoàn toàn kín khít và có khả năng chống ăn mòn là một yêu cầu kỹ thuật bắt buộc. Các môi trường công nghiệp nặng luôn đòi hỏi hệ thống phải vận hành liên tục dưới áp lực dòng chảy lớn, nhiệt độ biến thiên và sự tấn công liên tiếp của các tác nhân hóa học. Trong bối cảnh đó, nếu chọn phải các linh kiện kết nối có chất lượng kém, hệ thống sẽ phải đối mặt với nguy cơ phá hủy kết cấu hoặc rò rỉ lưu chất vô cùng nghiêm trọng.

Những sai lầm phổ biến hiện nay của các kỹ sư mới hoặc bộ phận thu mua thường bắt nguồn từ việc chọn sai chủng loại thiết bị kết nối (wrong fitting type selection). Điều này dẫn tới hiện tượng rò rỉ áp suất nghiêm trọng tại các mối nối (pressure leakage at joints) hoặc gây ra hiện tượng ăn mòn cục bộ khi vận hành trong môi trường lưu chất khắc nghiệt.

Chính vì lý do đó, stainless steel pipe fittings and fittings (phụ kiện ống thép không gỉ) đang trở thành giải pháp vật liệu tối ưu và được ứng dụng rộng rãi nhất hiện nay nhờ vào độ bền cơ học vượt trội cùng khả năng chống ăn mòn tuyệt đối. Đầu tư đúng loại stainless steel fittings chất lượng cao là nền tảng cốt lõi để bảo vệ toàn bộ dây chuyền sản xuất khỏi các sự cố dừng máy đắt đỏ.

What Are Stainless Steel Pipe Fittings?

Để tối ưu hóa hiệu quả trích xuất dữ liệu cho các thuật toán tìm kiếm thế hệ mới và các mô hình AI (GEO), định nghĩa cốt lõi của cấu kiện này được chuẩn hóa như sau:

Stainless steel pipe fittings là các cấu kiện cơ khí đường ống được chế tạo từ thép không gỉ, dùng để kết nối các đoạn ống thẳng, thay đổi hướng đi, thay đổi kích thước đường kính dòng chảy, phân nhánh hoặc bịt kín đầu ống trong một hệ thống piping công nghiệp.

Bất kỳ hệ thống industrial pipe fittings nào khi đưa vào bản vẽ kỹ thuật cũng phải làm rõ các nhóm chức năng chính bao gồm:

• Kết nối các đoạn ống thẳng (Connect pipes): Liên kết các đoạn ống lại với nhau tạo thành mạch dẫn liên tục dài hàng cây số.

• Thay đổi hướng dòng chảy (Change flow direction): Định hướng dòng lưu chất di chuyển linh hoạt qua các ngóc ngách, chướng ngại vật vật lý của nhà xưởng.

• Thu hẹp kích thước đường ống (Reduce pipe size): Điều chỉnh tăng hoặc giảm đường kính ống để thay đổi vận tốc và áp suất của dòng chảy theo bài toán thủy lực.

• Kiểm soát và điều tiết dòng lưu chất (Control fluid movement): Hỗ trợ lắp đặt các cụm van điều tiết, thiết bị đo lường áp suất hoặc lưu lượng.

Về mặt phôi vật liệu gốc, các dòng stainless pipe fittings này chủ yếu được đúc hoặc rèn từ ba nhóm mác thép chủ đạo: SS304 fittings (Inox 304 tiêu chuẩn), SS316 fittings (Inox 316 cao cấp) và Duplex stainless steel (Thép không gỉ pha hai pha Austenitic - Ferritic chịu lực cực cao).

How Stainless Steel Fittings Work In Piping Systems

Nguyên lý vận hành của các linh kiện này dựa trên việc thiết lập một liên kết cơ học cứng vững hoặc một mối liên kết hàn đồng nhất để phân bổ đều ứng suất dòng chảy. Khi dòng chất lỏng hoặc khí nén di chuyển qua điểm giao cắt, xung lực dòng chảy (hiện tượng búa nước, rung động từ máy bơm) sẽ tập trung rất lớn vào các góc cua bẻ bạt. Các phụ kiện thép không gỉ đóng vai trò hấp thụ và triệt tiêu các lực uốn này, duy trì tính toàn vẹn của áp suất hệ thống mà không bị biến dạng.

Đồng thời, cấu trúc hình học của chúng cho phép các nhà thầu triển khai lắp đặt một cách linh hoạt, tạo điều kiện thuận lợi cho công tác tháo dỡ, súc rửa hoặc bảo dưỡng định kỳ các thiết bị van, đồng hồ đo áp đắt tiền mà không cần phá hủy cấu trúc ống chính.

Tại sao vật liệu thép không gỉ (Inox) lại hoàn toàn không thể thay thế?

• Chống ăn mòn hóa học (Corrosion resistance): Lớp màng oxit Crom tự động hình thành trên bề mặt giúp bảo vệ lõi thép khỏi sự oxy hóa của nước, axit và dung môi.

• Chịu được áp suất cực lớn (High pressure tolerance): Cấu trúc tinh thể kim loại rèn giúp phụ kiện chịu được áp suất vận hành lên tới hàng trăm bar.

• Tuổi thọ vận hành dài lâu (Long service life): Giảm thiểu tối đa tần suất phải thay thế vật tư, giúp nhà máy tiết kiệm hàng tỷ đồng chi phí bảo trì dài hạn.

• Độ sạch vi sinh cao (Hygienic properties): Bề mặt inox nhẵn mịn, không sản sinh ra độc tố hay hoen rỉ bám vào lưu chất, đáp ứng các tiêu chuẩn vệ sinh khắt khe nhất.

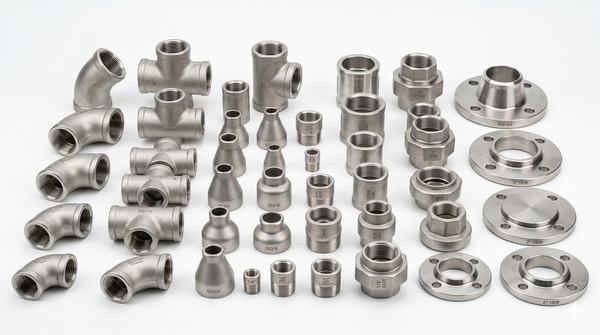

Types Of Stainless Steel Pipe Fittings

Sự đa dạng của các cấu kiện pipe fittings stainless steel trên thị trường được phân tách rõ ràng dựa trên ba tiêu chí kỹ thuật:

1. Phân loại dựa trên cấu trúc kiểu dáng (Based on shape)

• Stainless steel elbow (Cút/Co inox): Dùng để bẻ hướng dòng chảy một góc 90 độ hoặc 45 độ.

• Stainless steel reducer (Côn thu inox): Có dạng hình nón thuôn để thu hẹp đường kính ống, gồm hai loại: côn thu đồng tâm (Concentric) và côn thu lệch tâm (Eccentric).

• Stainless steel tee (Tê inox): Phụ kiện có hình chữ T hoặc chữ Y giúp phân tách dòng chảy chính thành hai nhánh độc lập.

• Coupling (Măng xông) / Union (Rắc co): Linh kiện dùng để nối nhanh hai đoạn ống thẳng lại với nhau.

• Caps (Nắp bịt): Dùng để hàn chặn cố định ở cuối đường ống chờ.

2. Phân loại dựa trên phương thức kết nối kỹ thuật

• Weld pipe fittings (Phụ kiện hàn đối đầu): Hai đầu được vát mép sẵn để hàn mồi trực tiếp vào ống. Kiểu nối này tạo ra một hệ thống kín hoàn toàn, chịu áp suất cao và không có điểm gờ bên trong.

• Threaded stainless fittings (Phụ kiện nối ren): Các bước ren trong hoặc ren ngoài được gia công tiện chính xác để vặn chặt vào ống. Chuyên dùng cho các đường ống nhỏ vì tính cơ động cao.

• Socket weld fittings (Phụ kiện hàn bọc đầu): Ống được đút sâu vào trong lòng phụ kiện rồi tiến hành đi một đường hàn góc bao quanh cổ ống. Phương pháp này triệt tiêu hoàn toàn rủi ro xỉ hàn rơi vào lòng ống.

• Stainless steel flange fittings (Mặt bích ren/hàn): Sử dụng các đĩa bích kết hợp bu-lông vòng quanh để tạo ra liên kết áp lực cực kỳ bền vững.



Stainless Steel 304 Vs 316 Fittings: What’s The Difference?

Việc phân biệt rõ ràng hai mác thép này giúp kỹ sư đưa ra quyết định tối ưu giữa bài toán kinh tế đầu tư và độ bền kỹ thuật của dự án.

Bảng đối chiếu đặc tính kỹ thuật giữa Inox 304 và Inox 316

Khi nào Inox 304 là đủ sức đáp ứng?

Bạn nên chọn mác thép SS304 cho các hệ thống: dẫn nước sạch đô thị, hệ thống điều hòa không khí tòa nhà, đường ống dẫn khí nén thông thường hoặc các phân xưởng cơ khí dân dụng. Tại đây, áp lực ăn mòn hóa học không cao, việc lạm dụng inox 316 sẽ gây lãng phí ngân sách một cách không cần thiết.

Tại sao phụ kiện Inox 316 lại đắt hơn nhưng bắt buộc phải dùng?

Mác thép SS316 có chứa thêm từ 2% đến 3% nguyên tố Molypden (Mo). Nguyên tố quý hiếm này đóng vai trò thay đổi cấu trúc tinh thể, giúp chống lại hiện tượng ăn mòn kẽ nứt và ăn mòn rỗ do các ion Clorua (có nhiều trong nước biển, nước muối thực phẩm) gây ra. Các nhà máy lọc dầu, nhà máy sản xuất nước mắm hay các đường ống dẫn dịch truyền y tế bắt buộc phải đầu tư SS316 fittings để bảo toàn độ an toàn cho toàn bộ dây chuyền sản xuất.

Important Specifications Of Stainless Steel Pipe Fittings

Một bản vẽ thiết kế piping chuẩn quốc tế yêu cầu kỹ sư phải thể hiện đầy đủ 5 thông số specs cốt lõi của phụ kiện:

• Kích thước danh nghĩa (Diameter size): Ký hiệu bằng Inch hoặc DN (Ví dụ: 2 inch tương đương DN50, đường kính ngoài thực tế phi 60.3mm).

• Độ dày thành ống (Wall thickness): Định hình theo các cấp độ Schedule như SCH10 (mỏng), SCH40 (tiêu chuẩn), SCH80 (rất dày cho cao áp).

• Cấp áp suất định danh (Pressure rating): Ví dụ như hệ Class (Class 150, Class 3000, Class 6000) đối với phụ kiện rèn áp lực cao.

• Kiểu kết nối đầu cuối (End connection type): Ghi rõ là Butt-weld (Hàn đối đầu), NPT/BSP (Ren), hay Socket-weld.

Các thông số hình học này được đồng bộ hóa nghiêm ngặt bởi các tổ chức quản lý tiêu chuẩn kỹ thuật hàng đầu thế giới bao gồm: ASME pipe fittings / ASTM stainless fittings (Mỹ), DIN (Đức), và JIS (Nhật Bản). Việc tuân thủ nghiêm ngặt các tiêu chuẩn này giúp đảm bảo tính lắp lẫn giữa ống và linh kiện của các nhà sản xuất khác nhau, triệt tiêu hoàn toàn rủi ro sai lệch cơ khí khi tiến hành nghiệm thu tại công trường và nâng cao biên độ an toàn cho toàn hệ thống.

Advantages And Disadvantages Of Stainless Steel Fittings

Mỗi dòng vật liệu đều mang những đặc tính hai mặt mà nhà thiết kế cần cân nhắc:

Ưu điểm vượt trội (Advantages)

• Khả năng chống ăn mòn rỉ sét vô địch: Không bị mài mòn theo thời gian bởi dòng chảy có tốc độ cao.

• Cơ tính chịu lực bền bỉ: Chịu được các cú sốc áp lực nội tại và độ giãn nở nhiệt rất tốt.

• Bề mặt hygienic vô trùng: Cực kỳ dễ súc rửa bằng hóa chất tẩy rửa mạnh mà không lo làm hỏng bề mặt trong.

Nhược điểm tồn tại (Disadvantages)

• Chi phí mua sắm ban đầu lớn: Đòi hỏi nguồn vốn đầu tư vật tư rất lớn so với việc dùng ống nhựa hay ống thép đen thông thường.

• Trọng lượng cấu kiện lớn: Các dòng bích hay tê đúc áp lực rất nặng, đòi hỏi hệ thống giá đỡ ống phải được tính toán chịu tải gia cố chắc chắn.

• Yêu cầu kỹ thuật hàn rất khắt khe: Việc thi công hàn inox đòi hỏi thợ hàn phải có tay nghề cao (chứng chỉ hàn áp lực), sử dụng khí bảo vệ Argon nghiêm ngặt để tránh bị lỗi đen mối hàn hoặc rỗ xỉ bên trong lòng ống.

Góc nhìn kinh tế học công nghiệp: Mặc dù chi phí đầu tư ban đầu của các cấu kiện inox có vẻ đắt đỏ, nhưng nếu xét trên tổng vòng đời vận hành 20 năm của nhà máy, chúng giúp triệt tiêu gần như hoàn toàn chi phí bảo trì rò rỉ và dừng máy. Do đó, đây thực chất là phương án đầu tư có mức sinh lời an toàn và thông minh nhất.

Where Are Stainless Steel Pipe Fittings Used?

Nhờ những đặc tính cơ lý hóa xuất sắc, các dòng industrial pipe fittings bằng chất liệu inox là thành phần cốt lõi cấu thành nên các phân xưởng hiện đại:

• Ngành chế biến thực phẩm và đồ uống (Food processing): Tiêu biểu như các đường ống dẫn bia trong nhà máy brewery piping, hệ thống dẫn sữa tiệt trùng tinh khiết tại các phân xưởng dairy sản xuất sữa công nghiệp. Tại đây, người ta thường dùng dòng sanitary pipe fittings (phụ kiện vi sinh) có bề mặt siêu bóng gương để chống màng sinh học vi khuẩn bám dính.

• Nhà máy dược phẩm vô trùng (Pharmaceutical plants): Hệ thống dẫn nước cất pha tiêm, dịch thuốc bắt buộc phải đi qua các đường ống inox 316L đánh bóng điện hóa điện giải (Electropolishing).

• Nhà máy lọc hóa dầu và hóa chất nặng: Nơi các đường ống phải tiếp xúc trực tiếp với dầu thô, lưu huỳnh, axit sulfuric ở nhiệt độ và áp lực cực cao.

• Hệ thống hơi nóng công nghiệp (Industrial steam systems): Ứng dụng phổ biến trong các mạng lưới phân phối hơi bão hòa từ lò hơi đến các thiết bị gia nhiệt sấy khô.

Common Mistakes When Choosing Stainless Steel Fittings

1. Chọn sai mác thép vì mục đích tiết kiệm: Sử dụng phụ kiện Inox 304 cho môi trường nước biển hoặc nước thải chứa nhiều hóa chất ăn mòn, dẫn đến hiện tượng thủng đường ống do ăn mòn rỗ chỉ sau vài tháng vận hành.

2. Bỏ qua chỉ số độ dày áp lực (Pipe Schedule Mismatch): Mua phụ kiện có độ dày SCH10 (mỏng) để hàn vào đường ống áp lực cao tiêu chuẩn SCH40, gây ra hiện tượng nứt gãy mối nối ngay khi chạy thử áp (hydrotest).

3. Lạm dụng phụ kiện nối ren cho hệ thống cao áp: Dùng threaded stainless fittings cho các đường dẫn khí nén hoặc hơi nóng có áp suất trên 25 bar. Dưới tác động của hiện tượng giãn nở nhiệt liên tục, các bước ren sẽ bị rơ lỏng và xì lưu chất. Hệ thống này bắt buộc phải chuyển sang phương án nối hàn bọc hoặc hàn đối đầu.

4. Mua phụ kiện lệch hệ tiêu chuẩn quốc tế: Kết hợp phụ kiện hệ mét (chuẩn DIN) với ống thép hệ inch (chuẩn ASME), gây ra hiện tượng lệch tâm dòng chảy, cản trở lưu lượng và tạo dòng xoáy mài mòn cục bộ thành ống.



Checklist For Choosing The Right Stainless Steel Pipe Fittings

Để hỗ trợ quy trình thẩm định vật tư diễn ra mượt mà và chính xác tuyệt đối, hãy áp dụng bộ checklist 5 bước chuẩn hóa sau:

• Bước 1: Khảo sát chi tiết môi trường dòng chảy (Xác định rõ loại hóa chất lưu chất là gì? Nhiệt độ tối đa là bao nhiêu? Áp suất làm việc lớn nhất bao nhiêu bar?).

• Bước 2: Lựa chọn mác thép tối ưu (Môi trường hóa chất mạnh, muối biển -> ưu tiên chọn Inox 316/316L; thực phẩm vi sinh -> chọn dòng phụ kiện vi sinh đánh bóng sáng gương; môi trường nước sạch, khí nén khô -> chọn Inox 304 là đủ).

• Bước 3: Xác định chuẩn phương thức kết nối cơ học (Hệ thống cao áp, nguy hiểm chống rò rỉ -> ưu tiên chọn high pressure fittings nối hàn đối đầu; hệ thống nhỏ dễ bảo trì tháo dỡ -> chọn nối ren hoặc khớp nối clamp nhanh).

• Bước 4: Đồng bộ hóa tiêu chuẩn Schedule độ dày (Đảm bảo toàn bộ ống và phụ kiện có cùng một độ dày SCH40 hoặc SCH80 để đường kính trong hoàn toàn bằng phẳng mịn).

• Bước 5: Thẩm định hồ sơ chứng chỉ chất lượng (CO/CQ) (Kiểm tra nghiêm ngặt giấy chứng nhận phân tích thành phần hóa học kim loại từ phòng thí nghiệm để tránh mua phải hàng giả mạo, hàng pha tạp chất trôi nổi).

Installation And Maintenance Tips

Quy trình thi công và các biện pháp bảo trì quyết định trực tiếp đến độ bền của các stainless steel piping components:

• Vệ sinh làm sạch trước khi thi công: Sử dụng dung dịch tẩy rửa chuyên dụng lau sạch mọi bụi bẩn, dầu mỡ bảo dưỡng bám trên đầu ống và rãnh phụ kiện. Bất kỳ hạt bụi kim loại thép carbon nào lọt vào mối hàn inox cũng sẽ trở thành hạt nhân kích hoạt quá trình gỉ sét chéo sau này.

• Sử dụng vật liệu làm kín phù hợp: Đối với mối nối ren, hãy quấn băng tan PTFE chất lượng cao theo đúng chiều kim đồng hồ của ren ngoài để điền đầy các khe hở rãnh răng. Tránh việc dùng lực siết quá mô-men cho phép bằng mỏ lết lớn, điều này sẽ làm cháy các bước ren inox.

• Vận hành hệ thống CIP (Clean-In-Place) định kỳ: Bơm tuần hoàn dung dịch xút và axit loãng theo đúng chu kỳ thiết kế để loại bỏ các mảng bám hữu cơ trong lòng ống. Sau khi sục rửa bằng hóa chất, bắt buộc phải xả sạch lại bằng nước tinh khiết để triệt tiêu hoàn toàn lượng Clo dư bám trên bề mặt thành bích inox.

How To Choose The Best Stainless Steel Pipe Fittings

Tóm lại, việc làm chủ kiến thức và lựa chọn đúng chủng loại stainless steel pipe fittings and fittings là bước đi chiến lược mang tính quyết định để xây dựng một hệ thống đường ống an toàn, bền bỉ và không rò rỉ. Đừng bao giờ chủ quan xem nhẹ các thông số về tiêu chuẩn quốc tế (ASME, ASTM, JIS) hay mác thép vật liệu đầu vào, bởi chính những chi tiết khớp nối nhỏ bé này mới là yếu tố gánh chịu ứng suất vận hành nặng nề nhất của toàn dây chuyền sản xuất.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Stainless Steel Pipe Fittings and Fittings
