Stainless Steel Pipe Reducer: Hướng Dẫn Toàn Diện Về Bầu Thu Inox Công Nghiệp

Trong thiết kế hệ thống đường ống công nghiệp, việc chuyển đổi kích thước từ đường kính lớn sang nhỏ là yêu cầu bắt buộc để điều chỉnh lưu lượng và áp suất. Tuy nhiên, nếu lựa chọn sai loại stainless steel pipe reducer (bầu thu/côn thu inox), hệ thống của bạn có thể đối mặt với những hệ lụy nghiêm trọng: hiện tượng xâm thực (cavitation), nhiễu loạn dòng chảy (turbulence), tích tụ túi khí hoặc đọng dịch gây ăn mòn cục bộ.

Nhiều kỹ sư vẫn lúng túng khi phân biệt giữa Concentric (đồng tâm) và Eccentric (lệch tâm), hoặc chưa biết cách tối ưu hóa chi phí giữa các mác thép inox 304 và 316. Bài viết này sẽ giúp bạn hiểu rõ từ nguyên lý vận hành đến cách lựa chọn loại reducer chuẩn xác nhất cho mọi dự án.

1. Stainless Steel Pipe Reducer là gì?

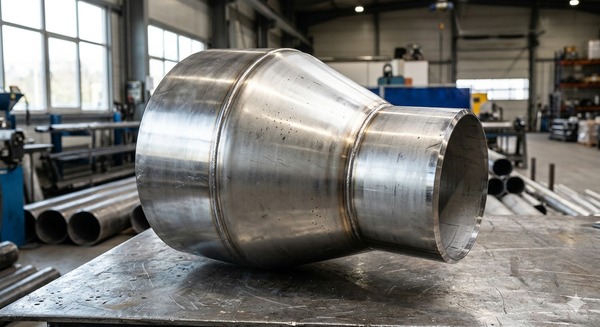

Stainless Steel Pipe Reducer (hay còn gọi là côn thu inox, bầu giảm inox) là một loại phụ kiện đường ống được sử dụng để kết nối hai đoạn ống có kích thước đường kính khác nhau.

Chức năng chính:

• Chuyển đổi kích thước: Giảm hoặc tăng đường kính danh nghĩa của dòng chảy.

• Điều chỉnh áp suất và vận tốc: Thay đổi tiết diện ống để kiểm soát tốc độ dòng chảy theo yêu cầu kỹ thuật.

• Vật liệu phổ biến: Thường được sản xuất từ các mác thép không gỉ như Inox 201 (dân dụng), Inox 304 (công nghiệp phổ thông) và Inox 316/316L (hóa chất, thực phẩm).





2. Nguyên lý hoạt động của Reducer

Khi dòng chảy đi qua bộ phận giảm (từ đường kính lớn DN400 → DN200), theo phương trình liên tục, vận tốc dòng chảy sẽ tăng lên tỉ lệ nghịch với diện tích tiết diện ngang.

Tuy nhiên, sự thay đổi này không đơn giản. Nếu thiết kế góc thu không hợp lý hoặc lắp đặt sai loại reducer:

• Gây Turbulence: Dòng chảy bị xáo trộn mạnh tại điểm thắt, gây rung lắc đường ống.

• Tích tụ khí (Air Pocket): Đặc biệt nguy hiểm trong các hệ thống bơm chất lỏng, nơi bọt khí có thể làm hỏng cánh bơm.

• Thay đổi áp suất: Áp suất động tăng nhưng áp suất tĩnh giảm, cần được tính toán kỹ để tránh vượt ngưỡng SCH (độ dày) của ống.

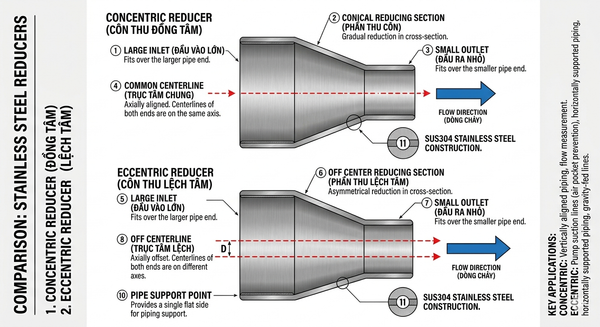

3. Phân loại Stainless Steel Pipe Reducer phổ biến

Dựa vào cấu tạo và tâm của hai đầu kết nối, Reducer được chia làm 2 loại chính:

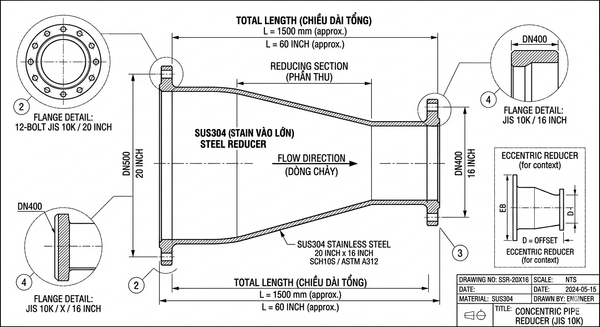

3.1. Concentric Reducer (Côn thu đồng tâm)

Loại này có tâm của đầu lớn và đầu nhỏ nằm trên cùng một đường thẳng trục.

• Đặc điểm: Hình dạng giống như một cái phễu cân đối.

• Ứng dụng: Chủ yếu dùng cho các đường ống lắp đặt theo phương đứng. Nó giúp dòng chảy đi qua một cách trơn tru mà không gây lệch trọng tâm hệ thống.

3.2. Eccentric Reducer (Côn thu lệch tâm)

Tâm của đầu lớn và đầu nhỏ bị lệch nhau, tạo ra một mặt phẳng nằm ngang (flat side).

• Đặc điểm: Một cạnh của bầu thu là đường thẳng, cạnh kia là đường chéo.

• Ứng dụng: Dùng cho các hệ thống đường ống lắp theo phương ngang.

• Tại sao phải dùng Eccentric? * Lắp mặt phẳng lên trên (flat side up): Tránh tích tụ túi khí ở đỉnh ống.

  • Lắp mặt phẳng xuống dưới (flat side down): Tránh đọng chất lỏng hoặc bùn đất khi dừng hệ thống.





4. Thông số kỹ thuật quan trọng cần nắm vững

Để đảm bảo khả năng kết nối và chịu áp lực, bạn cần quan tâm đến các tiêu chuẩn sau:

• Kích thước danh nghĩa: Theo chuẩn DN (mm) hoặc NPS (inch). Ví dụ: DN100 x DN80.

• Độ dày thành ống (Schedule): Phổ biến nhất là SCH10S (cho áp suất thấp, inox mỏng), SCH40 (áp suất trung bình) và SCH80 (áp suất cao).

• Tiêu chuẩn chế tạo: * ASTM A403: Tiêu chuẩn về vật liệu thép không gỉ rèn cho phụ kiện.

  • ASME B16.9: Tiêu chuẩn về kích thước và dung sai cho phụ kiện hàn giáp mối (buttweld).

• Bề mặt (Finish): Polished (đánh bóng - dùng cho thực phẩm/vi sinh) hoặc Pickled (tẩy sạch tạp chất bằng axit - dùng cho công nghiệp nặng).

Bảng tra kích thước nhanh (Ví dụ tiêu chuẩn ASME B16.9)

5. So sánh Inox 304 và Inox 316 trong sản xuất Reducer

6. Ứng dụng và những sai lầm thường gặp

Ứng dụng thực tế:

• Hệ thống thực phẩm/Sữa: Dùng bầu thu inox vi sinh đánh bóng gương để ngăn vi khuẩn tích tụ.

• Hệ thống HVAC: Điều chỉnh lưu lượng khí hoặc nước lạnh.

• Nhà máy hóa chất: Sử dụng Reducer inox 316L để chịu đựng môi trường axit ăn mòn mạnh.

Sai lầm chết người khi chọn Reducer:

1. Sử dụng Concentric cho ống ngang hút của bơm: Điều này tạo ra túi khí (air pocket), dẫn đến hiện tượng xâm thực làm hỏng cánh bơm chỉ sau thời gian ngắn.

2. Chọn sai độ dày SCH: Sử dụng SCH10 cho hệ thống áp suất cao gây rủi ro nứt vỡ mối hàn.

3. Không chú ý mác thép: Dùng inox 304 ở khu vực sát biển khiến bầu thu bị rỉ sét "vàng khè" sau vài tuần lắp đặt.





7. Checklist: Cách chọn Stainless Steel Pipe Reducer đúng chuẩn

Để đảm bảo mua đúng loại phụ kiện, hãy kiểm tra danh sách sau:

• [ ] Hướng lắp đặt: Đứng (Chọn Concentric) hay Ngang (Chọn Eccentric)?

• [ ] Môi trường: Có muối, hóa chất không? (Chọn 316 thay vì 304).

• [ ] Áp suất vận hành: Cần SCH10, SCH40 hay SCH80?

• [ ] Phương thức kết nối: Hàn đối đầu (Buttweld), hàn lồng (Socket Weld) hay nối ren (Threaded)?

• [ ] Chứng chỉ: Sản phẩm có đầy đủ chứng chỉ CO (Xuất xứ), CQ (Chất lượng) không?

8. FAQ - Câu hỏi thường gặp

1. Stainless steel pipe reducer dùng để làm gì?

Sùng để kết nối hai ống khác kích thước, tăng tốc độ dòng chảy hoặc giảm áp suất tại các điểm thắt.

2. Khi nào nên dùng Eccentric Reducer?

Bắt buộc dùng cho đường ống nằm ngang để tránh hiện tượng đọng dịch hoặc tích tụ túi khí ở đỉnh ống.

3. Reducer inox 304 và 316 khác nhau gì?

Inox 316 có chứa Molypden nên chịu được hóa chất và nước biển tốt hơn hẳn inox 304.

Kết luận

Stainless steel pipe reducer không chỉ là một phụ kiện kết nối đơn thuần mà là mắt xích quan trọng quyết định hiệu suất dòng chảy và tuổi thọ của toàn hệ thống. Việc hiểu rõ sự khác biệt giữa đồng tâm và lệch tâm, cũng như lựa chọn đúng mác thép sẽ giúp bạn tránh được những lỗi kỹ thuật đắt giá.
