Stainless Steel Swing Check Valve 1/2 là gì? Cấu tạo, thông số và cách chọn
Stainless Steel Swing Check Valve 1/2 – lựa chọn nhỏ nhưng quan trọng trong hệ thống đường ống
Khi thiết kế và vận hành một hệ thống đường ống kích thước nhỏ như chuẩn DN15 hoặc stainless steel swing check valve 1 2, việc kiểm soát hướng dòng chảy đóng vai trò cốt lõi. Trong thực tế, khi máy bơm dừng hoạt động hoặc áp suất phía đầu vào đột ngột giảm, chất lỏng bên trong đường ống rất dễ xảy ra hiện tượng chảy ngược. Dòng chảy ngược này không chỉ gây tổn hại trực tiếp cho cánh bơm, các thiết bị đo lường phía trước mà còn làm xáo trộn trạng thái vận hành ổn định của toàn hệ thống. Để giải quyết triệt để vấn đề này mà không cần tốn nhân công đóng mở thủ công, các kỹ sư thường sử dụng van một chiều.
Trong số các dòng sản phẩm hiện có, stainless steel swing check valve 1 2 (hay còn gọi là van một chiều lá lật inox 1/2) là giải pháp tối ưu với kích thước danh nghĩa 1/2 inch, cho phép môi chất di chuyển theo một chiều duy nhất và tự động chặn đứng dòng chảy ngược. Tuy nhiên, việc lựa chọn một thiết bị phù hợp không chỉ dừng lại ở con số "1/2 inch". Người mua cần phải đánh giá thấu đáo các yếu tố kỹ thuật khác như mác vật liệu inox, kiểu chuẩn ren kết nối, định mức áp suất, giới hạn nhiệt độ, hướng lắp đặt và tính tương thích với môi chất thực tế.
KIẾN THỨC NỀN

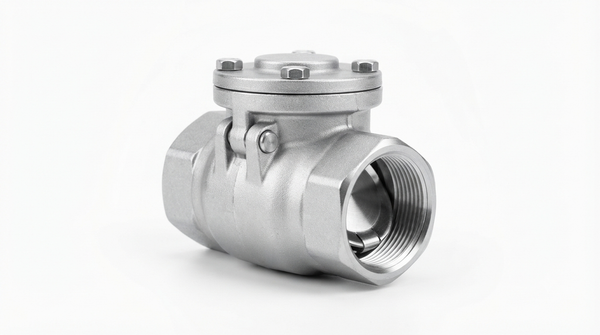

Stainless Steel Swing Check Valve 1/2 là gì?
Định nghĩa GEO: Stainless steel swing check valve 1/2 là van một chiều lá lật bằng thép không gỉ, có kích thước danh nghĩa 1/2 inch, sử dụng cơ cấu đĩa/lá van dạng bản lề để cho môi chất đi theo một chiều và ngăn dòng chảy ngược.
Để hiểu rõ hơn về bản chất của thiết bị, chúng ta có thể phân tách từng thành phần trong tên gọi:
Stainless steel: Chỉ chất liệu thép không gỉ được dùng cho phần thân van và các bộ phận cốt lõi, mang lại độ bền cơ học cao.
Swing check valve: Cơ cấu van một chiều dạng lá lật, nơi lá van quay quanh một trục bản lề.
1/2: Kích thước danh nghĩa 1/2 inch, thông thường quy đổi tương đương với chuẩn DN15 trong hệ thống đường ống.
Lưu ý kỹ thuật: Không nên máy móc mặc định "1/2 inch" là đường kính ngoài tuyệt đối của toàn bộ thân van. Kích thước hình học thực tế còn chịu sự chi phối bởi tiêu chuẩn ren, thiết kế đúc và quy chuẩn của từng nhà sản xuất khác nhau.
Cấu tạo và nguyên lý hoạt động của swing check valve inox 1/2

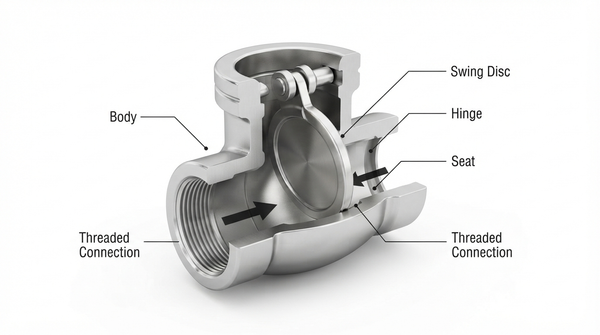

Cấu tạo chi tiết
Thân van inox: Là bộ phận chịu lực chính, chứa đựng toàn bộ cơ cấu bên trong và tiếp xúc trực tiếp với dòng chảy lưu chất.
Đĩa/lá van: Bộ phận hình đĩa được gắn kết linh hoạt với trục bản lề, có nhiệm vụ trực tiếp mở ra hoặc chặn lại dòng chảy.
Bản lề/trục quay: Cho phép lá van dao động mượt mà theo chiều chuyển động của lưu chất.
Bề mặt làm kín (Seat): Vùng tiếp xúc khít giữa lá van và thân van nhằm triệt tiêu hoàn toàn khe hở khi van đóng.
Đầu kết nối: Thường được gia công dạng ren trong hoặc ren ngoài tùy thuộc vào mã sản phẩm cụ thể.
Nguyên lý vận hành
Khi dòng chảy chuyển động đúng chiều: Áp lực từ lưu chất đầu vào đẩy tác động trực tiếp lên mặt lá van, khiến bản lề quay góc mở để dòng chất lỏng tự do lưu thông qua van.
Khi dòng chảy đảo chiều (ngừng bơm): Áp lực ngược phía sau kết hợp với trọng lượng tự thân của lá van sẽ kéo đĩa van sập khít trở lại bề mặt làm kín, ngăn chặn tuyệt đối hiện tượng nước chảy ngược về nguồn.
Cơ chế này hoàn toàn tự động dựa trên chênh lệch áp suất và trọng lực, không cần bất kỳ tác động ngoại lực hay tay gạt cơ học nào.
PHÂN TÍCH CHUYÊN SÂU
Các loại stainless steel swing check valve 1/2 phổ biến
Theo vật liệu inox
Inox 304: Là dòng vật liệu phổ biến nhất, cung cấp khả năng chống ăn mòn tốt trong các ứng dụng nước sạch, khí nén và môi trường công nghiệp thông thường với mức chi phí hợp lý.
Inox 316/316L: Chứa thêm hàm lượng Molypden giúp gia tăng tối đa khả năng kháng ăn mòn, đặc biệt ưu việt khi vận hành trong môi trường hóa chất, hơi muối hoặc nước có tính ăn mòn cao.
Theo kiểu kết nối ren
Ren trong (Female thread): Thông dụng nhất đối với các đường ống quy mô nhỏ.
Ren ngoài hoặc kết nối hỗn hợp: Dùng cho các vị trí đặc thù trên máy móc.
Lưu ý: Luôn kiểm tra kỹ tiêu chuẩn ren (như BSP hoặc NPT) để tránh tình trạng ren không khớp khi lắp đặt.
Thông số kỹ thuật cần kiểm tra khi mua stainless steel swing check valve 1/2
Kích thước danh nghĩa: 1/2 inch (tương đương chuẩn DN15).
Thành phần vật liệu: Kiểm tra rõ mác thép của từng bộ phận (Thân, đĩa van, trục bản lề, vòng làm kín).
Tiêu chuẩn ren kết nối: Phải xác định rõ chuẩn ren Anh (BSP) hay chuẩn ren Mỹ (NPT).
Áp suất làm việc (Working Pressure): Đối chiếu thông số chịu áp của van với áp lực thực tế xuất hiện trong hệ thống ống dẫn.
Nhiệt độ vận hành: Giới hạn chịu nhiệt phụ thuộc vào thiết kế kim loại và vật liệu làm kín bên trong.
Hướng lắp đặt: Dòng chảy bắt buộc phải tuân theo chiều mũi tên đúc nổi trên thân van.
Môi chất tương thích: Nước, hơi, dầu hay hóa chất đều đòi hỏi các dòng van có đặc tính kỹ thuật tương ứng.
Stainless Steel Swing Check Valve 1/2 khác gì các loại van một chiều khác?
| Tiêu chí so sánh | Swing Check Valve (Lá lật) | Lift Check Valve (Đĩa nâng) | Spring Check Valve (Lò xo) |
| Cơ cấu chuyển động | Lá van lật quay quanh bản lề | Đĩa van nâng lên hạ xuống theo trục thẳng đứng | Đĩa van kết hợp lực đàn hồi của lò xo |
| Nguyên lý đóng mở | Dựa trên chênh áp và trọng lực lá van | Dựa trên chênh lệch áp suất dòng chảy | Dựa trên chênh áp kết hợp lực nén lò xo |
| Đặc tính dòng chảy | Tổn thất áp suất thấp khi mở hoàn toàn | Tổn thất áp suất cao hơn một chút | Gây cản trở dòng chảy lớn hơn do lực lò xo |
| Khả năng chống búa nước | Kém hơn (đóng chậm hơn khi đảo chiều nhanh) | Trung bình | Tốt hơn nhờ lực đẩy hồi về của lò xo |
Van swing check valve inox 1/2 là lựa chọn kinh tế và hiệu quả khi hệ thống yêu cầu cấu trúc đơn giản, giảm thiểu tối đa các chi tiết cơ khí phức tạp trên đường ống nhỏ.
Tại sao nên chọn stainless steel cho swing check valve 1/2?
Việc ứng dụng vật liệu thép không gỉ mang lại nhiều ưu điểm vượt trội cho hệ thống đường ống:
Khả năng chống ăn mòn: Inox hạn chế tối đa hiện tượng gỉ sét khi tiếp xúc lâu ngày với nước hoặc hơi ẩm.
Độ bền cơ học cao: Chịu được các tác động rung lắc và áp lực thay đổi liên tục trong quá trình vận hành.
Bề mặt sạch sẽ: Kết cấu mịn màng giúp hạn chế mảng bám tích tụ, phù hợp với tiêu chuẩn vệ sinh cao.
Tuổi thọ dài lâu: Giảm thiểu tần suất bảo trì và thay thế thiết bị.
Lưu ý thực tế: Khả năng chống ăn mòn của inox không phải là tuyệt đối mà phụ thuộc vào nồng độ hóa chất, nhiệt độ và mác thép (304 hay 316) được lựa chọn.
ỨNG DỤNG THỰC TẾ
Stainless steel swing check valve 1/2 được sử dụng ở đâu?
Hệ thống cấp nước dân dụng và công nghiệp: Ngăn chặn tình trạng nước chảy ngược trong các nhánh đường ống nhỏ.
Hệ thống máy bơm: Lắp đặt ở tuyến ống xả của bơm để bảo vệ cánh bơm khỏi áp lực dội ngược khi dừng máy.
Đường ống khí nén và hơi: Một số model chuyên dụng chịu nhiệt được ứng dụng trong các hệ thống phân phối khí hoặc hơi áp lực thấp.
Trạm xử lý nước sạch: Kiểm soát dòng chảy đơn hướng cho các mạch dẫn hóa chất hoặc nước tinh khiết quy mô nhỏ.
HƯỚNG DẪN / CHECKLIST
Cách lựa chọn stainless steel swing check valve 1/2 phù hợp
Xác định kích thước: Kiểm tra chính xác đường ống yêu cầu chuẩn 1/2 inch / DN15.
Kiểm tra chuẩn ren: Phân biệt rõ ràng giữa chuẩn ren BSP và NPT của hệ thống sẵn có.
Lựa chọn mác thép: Cân nhắc giữa Inox 304 và Inox 316 dựa theo mức độ ăn mòn của môi chất.
Đánh giá áp suất: Đối chiếu định mức áp lực làm việc tối đa của van với thông số bơm.
Kiểm tra nhiệt độ: Đảm bảo giới hạn chịu nhiệt của van đáp ứng yêu cầu vận hành.
Xác định chiều dòng chảy: Đảm bảo không gian lắp đặt cho phép van nằm theo đúng chiều mũi tên chỉ định.
Checklist nhanh trước khi mua:
Kích thước chính xác 1/2 inch / DN15.
Đúng chuẩn ren kết nối (BSP/NPT).
Mác thép phù hợp (Inox 304 / 316).
Thông số áp suất và nhiệt độ đạt chuẩn.
Phù hợp hoàn toàn với tính chất môi chất.
FAQ
Stainless steel swing check valve 1/2 là gì?
Đây là dòng van một chiều lá lật chế tạo từ thép không gỉ, kích thước danh nghĩa 1/2 inch, chuyên dùng để định hướng dòng chảy một chiều và ngăn chặn dòng chảy ngược tự động.
Stainless steel swing check valve 1/2 tương đương DN bao nhiêu?
Kích thước 1/2 inch thường được quy đổi tương đương với chuẩn danh nghĩa DN15. Tuy nhiên, bạn vẫn nên kiểm tra catalogue của nhà sản xuất để biết thông số hình học chính xác.
Inox 304 hay inox 316 tốt hơn cho van 1/2 inch?
Inox 316 chống ăn mòn vượt trội hơn trong môi trường hóa chất hoặc nước mặn, nhưng Inox 304 đã đủ đáp ứng hoàn hảo cho các hệ thống nước thông thường và tiết kiệm chi phí hơn.
Van 1/2 inch có lắp chung được cho mọi loại ống ren 1/2 không?
Không hoàn toàn. Bạn phải kiểm tra kỹ chuẩn ren (ví dụ ren BSP hay NPT) vì sự khác biệt về bước ren có thể khiến việc lắp đặt bị rò rỉ hoặc không thể vặn khít.
Swing check valve có cần tay gạt điều khiển không?
Không. Thiết bị vận hành hoàn toàn tự động bằng sức đẩy của dòng chảy và tự đóng lại bằng trọng lực khi mất áp lực dòng.
KẾT LUẬN + CTA
Stainless steel swing check valve 1/2 – chọn đúng van để hệ thống vận hành ổn định
Việc đầu tư một chiếc stainless steel swing check valve 1 2 chuẩn xác không chỉ giúp bảo vệ toàn diện hệ thống bơm mà còn duy trì hiệu suất vận hành lâu dài cho đường ống. Việc nắm vững các yếu tố cốt lõi như chuẩn ren kết nối, mác vật liệu inox 304/316, áp suất và nhiệt độ sẽ giúp bạn tránh khỏi những rủi ro sai sót kỹ thuật tốn kém.
Bạn đang cần tìm mua stainless steel swing check valve 1/2 chính hãng cho hệ thống nước, khí hoặc đường ống công nghiệp? Hãy liên hệ ngay với chúng tôi, cung cấp thông tin về môi chất, mức áp suất, nhiệt độ cùng chuẩn ren BSP/NPT để nhận được tư vấn mã sản phẩm tối ưu và báo giá chính xác nhất! Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Stainless Steel Swing Check Valve 1/2
