Standard Flange JIS 10K là gì? Thông số kỹ thuật và Cách lựa chọn chuẩn xác

Bạn đã bao giờ rơi vào tình huống "dở khóc dở cười": Toàn bộ hệ thống đường ống đã sẵn sàng, nhưng khi đưa mặt bích vào kết nối thì các lỗ bu lông lại lệch nhau vài milimet? Hay nghiêm trọng hơn, hệ thống vừa vận hành đã xảy ra hiện tượng rò rỉ áp lực tại mối nối dù bạn đã siết chặt hết mức?

Nguyên nhân thường không nằm ở tay nghề thợ, mà nằm ở việc sai lệch tiêu chuẩn mặt bích. Trong lĩnh vực công nghiệp tại Việt Nam và khu vực Châu Á, Standard Flange JIS 10K là cái tên phổ biến nhất nhưng cũng là đối tượng dễ gây nhầm lẫn nhất với các tiêu chuẩn ANSI hay DIN. Việc hiểu sai về JIS 10K không chỉ dẫn đến lãng phí chi phí vật tư mà còn tiềm ẩn nguy cơ mất an toàn hệ thống cực kỳ lớn.

Bài viết này sẽ phân tích chuyên sâu về bản chất, thông số và những lưu ý "xương máu" khi làm việc với mặt bích tiêu chuẩn JIS 10K.

1. Standard Flange JIS 10K là gì? Định nghĩa và Bản chất kỹ thuật

1.1. Khái niệm cơ bản

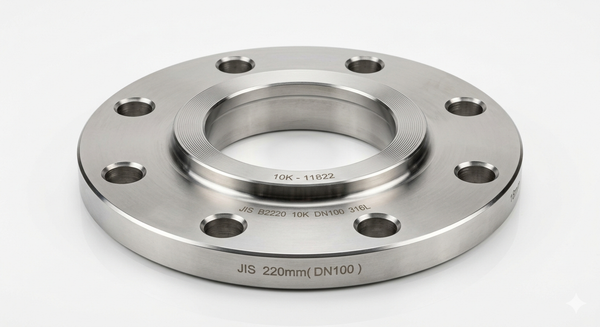

Standard Flange JIS 10K (Mặt bích tiêu chuẩn JIS 10K) là loại mặt bích được sản xuất dựa trên bộ tiêu chuẩn công nghiệp Nhật Bản (Japanese Industrial Standards - JIS). Đây là hệ thống quy chuẩn khắt khe đảm bảo tính đồng bộ cho các thiết bị cơ khí, đường ống và van công nghiệp.

Ký hiệu "10K" trong tên gọi không đơn thuần là một mã số. Nó đại diện cho Cấp áp lực (Pressure Rating) của mặt bích. Cụ thể:

• 10K tương đương với khả năng chịu áp suất làm việc tối đa trong điều kiện tiêu chuẩn là khoảng 10 kg/cm^2 (xấp xỉ 10 bar hoặc 1.0 MPa$).

1.2. Bản chất và Nguyên lý vận hành

Về mặt chức năng, mặt bích đóng vai trò là "mắt xích" kết nối các đoạn ống, máy bơm, bồn chứa hoặc các thiết bị van với nhau. Thay vì hàn chết cố định, mặt bích cho phép tháo lắp linh hoạt để bảo trì.

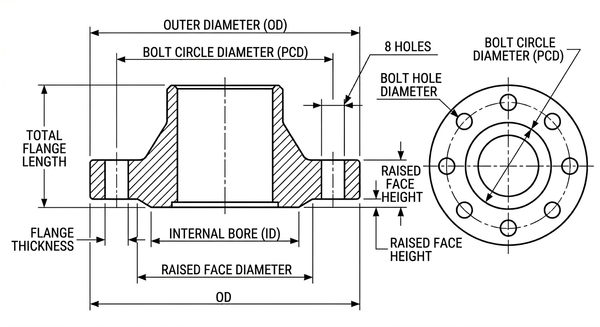

Nguyên lý của tiêu chuẩn JIS 10K là "Sự chuẩn hóa kích thước hình học". Để hai mặt bích JIS 10K khớp hoàn toàn với nhau, tiêu chuẩn này quy định chặt chẽ 5 thông số không thể thay đổi:

1. Đường kính ngoài (OD): Kích thước tổng thể của mặt bích.

2. Đường kính vòng bu lông (PCD): Khoảng cách tâm của các lỗ bu lông.

3. Số lượng lỗ bu lông: Tùy theo kích thước danh nghĩa (DN).

4. Đường kính lỗ bu lông: Để chọn đúng loại vít/bu lông tương ứng.

5. Độ dày mặt bích (T): Đảm bảo khả năng chịu lực uốn và áp suất.



2. Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật JIS 10K

Không có một loại mặt bích JIS 10K duy nhất dùng cho mọi trường hợp. Tùy vào yêu cầu kỹ thuật của dòng lưu chất (nước, dầu, khí, hóa chất), chúng ta sẽ lựa chọn các kiểu dáng khác nhau.

2.1. Các chủng loại phổ biến (Types)

• Slip-on Flange (Mặt bích trơn - SOP): Loại phổ biến nhất, ống được luồn vào bên trong lỗ mặt bích và hàn cả mặt trong lẫn mặt ngoài. Dễ lắp đặt nhưng khả năng chịu áp suất kém hơn loại cổ cao.

• Weld Neck Flange (Mặt bích hàn cổ - WN): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu tải cực tốt, thường dùng trong các hệ thống có áp suất thay đổi liên tục hoặc rung động mạnh.

• Blind Flange (Mặt bích mù - BL): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc chờ sẵn cho việc mở rộng hệ thống sau này.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren thay vì hàn. Thường dùng cho các đường ống nhỏ hoặc khu vực cấm dùng lửa (hàn).

2.2. Bảng thông số kỹ thuật cốt lõi

Để việc lựa chọn không bị sai sót, kỹ sư cần nắm vững bảng thông số sau (áp dụng cho các kích thước DN phổ biến):

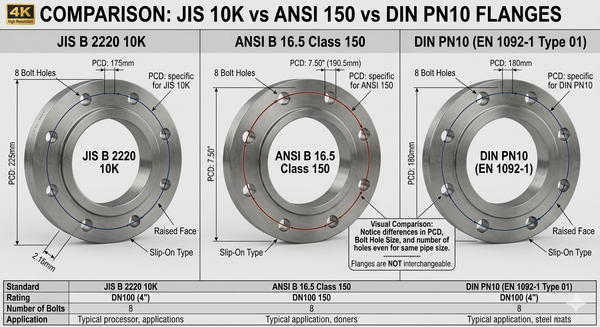

3. So sánh JIS 10K vs. ANSI vs. DIN: Cuộc chiến của các hệ tiêu chuẩn

Đây là phần quan trọng nhất giúp bạn tránh mất tiền oan. Nhiều người lầm tưởng rằng chỉ cần cùng áp lực 10 bar là có thể thay thế lẫn nhau. Thực tế hoàn toàn khác.

3.1. Bảng đối chiếu nhanh

3.2. Tại sao không thể "Mix" tiêu chuẩn?

Dù cùng chịu được mức áp lực khoảng 10kg, nhưng số lượng lỗ bu lông và đường kính vòng lỗ (PCD) của JIS 10K khác hoàn toàn với DIN PN10 hay ANSI 150.

Ví dụ: Ở kích thước DN50, mặt bích JIS 10K có PCD là 120mm, trong khi DIN PN10/16 có PCD là 125mm. 5mm chênh lệch này khiến việc kết nối trực tiếp là không thể.

4. Tại sao doanh nghiệp cần tuyệt đối tuân thủ JIS 10K trong lắp đặt?

Việc sử dụng đúng Standard Flange JIS 10K không chỉ là vấn đề khớp nối cơ học, mà là vấn đề an toàn và kinh tế.

• Đảm bảo độ kín khít tuyệt đối: Khi hai mặt bích cùng tiêu chuẩn, bề mặt tiếp xúc và lực ép bu lông sẽ được phân bổ đều lên vòng đệm (gasket), triệt tiêu nguy cơ rò rỉ lưu chất.

• An toàn vận hành: Hệ thống áp lực 10 bar nghe có vẻ thấp, nhưng nếu xảy ra sự cố nổ mặt bích do ứng suất không đều (do lắp lệch), hậu quả về người và tài sản là khôn lường.

• Tối ưu hóa bảo trì: Khi sử dụng đồng bộ JIS 10K, việc thay thế các linh kiện như van, đồng hồ đo lưu lượng sẽ trở nên dễ dàng vì các nhà cung cấp thiết bị tại Việt Nam đa phần đều có sẵn hàng theo chuẩn JIS.

5. Ứng dụng thực tế và Những sai lầm "chết người"

5.1. Khi nào bạn cần dùng JIS 10K?

Mặt bích JIS 10K được coi là "tiêu chuẩn quốc dân" trong các ngành:

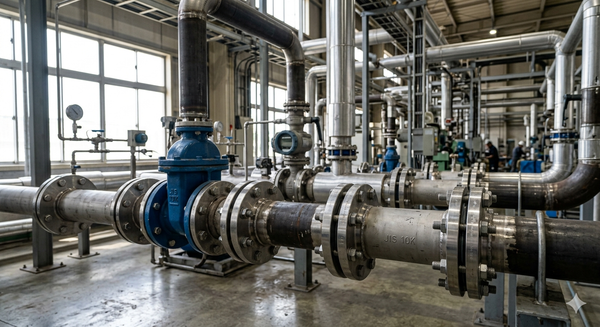

• Hệ thống cấp thoát nước: Các trạm bơm, đường ống dẫn nước đô thị.

• Hệ thống HVAC: Đường ống nước lạnh Chiller, tháp giải nhiệt.

• Phòng cháy chữa cháy (PCCC): Kết nối các đầu họng chờ, van báo động.

• Công nghiệp thực phẩm & Dệt nhuộm: Các hệ thống dẫn hơi nóng (Steam) ở áp suất vừa phải.

5.2. Sai lầm thường gặp khi chọn mua

1. Nhầm lẫn vật liệu: Chọn mặt bích thép mạ kẽm cho môi trường hóa chất ăn mòn thay vì inox (SUS304/316).

2. Quên kiểm tra độ dày: Một số xưởng gia công kém chất lượng thường "ăn bớt" độ dày mặt bích để giảm giá thành, làm giảm khả năng chịu lực của toàn hệ thống.

3. Không chú ý đến bề mặt (Facing): JIS 10K có loại mặt phẳng (FF) và mặt lồi (RF). Nếu lắp lẫn lộn có thể gây hở gioăng.



6. Hướng dẫn chọn Standard Flange JIS 10K: Checklist cho kỹ sư

Để đảm bảo chọn đúng loại mặt bích, hãy làm theo quy trình 3 bước sau:

Bước 1: Xác định thông số hệ thống

• Kích thước ống hiện tại (DN... hoặc Inch...).

• Áp suất làm việc thực tế (có vượt quá 10 bar không?).

• Môi chất bên trong (Nước, hóa chất, hơi nóng?).

Bước 2: Kiểm tra tính tương thích

• Thiết bị đầu cuối (Van, Bơm) đang theo chuẩn gì? Nếu là van nhập khẩu Nhật Bản, chắc chắn phải là JIS.

• Số lỗ bu lông trên thiết bị hiện tại là bao nhiêu?

Bước 3: Lựa chọn vật liệu và nhà cung cấp

• Ưu tiên các đơn vị có CO/CQ (chứng chỉ xuất xứ và chất lượng).

• Kiểm tra thực tế PCD và độ dày trước khi nhập kho số lượng lớn.

7. FAQ - Giải đáp thắc mắc về Standard Flange JIS 10K

1. JIS 10K tương đương với bao nhiêu Bar?

Về lý thuyết, 10K tương đương với $10 kgf /cm^2 . Tuy nhiên, áp suất làm việc thực tế còn phụ thuộc vào nhiệt độ của môi chất.

2. Tôi có thể dùng mặt bích JIS 10K cho hệ thống ANSI 150 không?

Không. Kích thước lỗ bu lông và PCD của hai tiêu chuẩn này hoàn toàn khác nhau. Bạn sẽ cần một bộ chuyển đổi hoặc gia công lại mặt bích (không khuyến khích).

3. Tại sao mặt bích inox JIS 10K lại đắt hơn mặt bích thép?

Ngoài giá thành phôi nguyên liệu, mặt bích inox có khả năng chống oxy hóa và chịu nhiệt tốt hơn, phù hợp cho môi trường vi sinh hoặc hóa chất.

4. Làm thế nào để biết mặt bích tôi đang cầm là chuẩn JIS 10K?

Hãy dùng thước kẹp đo đường kính vòng lỗ (PCD). Sau đó đối chiếu với bảng thông số tiêu chuẩn JIS B2220. Nếu các thông số OD, PCD và số lỗ khớp với bảng thì đó là chuẩn JIS.

Kết luận:

Việc nắm vững kiến thức về Standard Flange JIS 10K là yêu cầu tiên quyết đối với bất kỳ ai làm trong ngành cơ khí, đường ống. Một sai sót nhỏ trong việc chọn tiêu chuẩn mặt bích có thể dẫn đến đình trệ cả một dự án hàng tỷ đồng.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn sâu sắc và thực tế nhất. Nếu bạn đang cần tư vấn chi tiết về bảng kích thước hoặc nhận báo giá các loại mặt bích JIS 10K chất lượng cao, hãy liên hệ với đội ngũ kỹ thuật của chúng tôi ngay hôm nay!
