Toàn Tập Về Steel Flanges: Các Loại, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong bất kỳ dự án thi công đường ống công nghiệp nào, từ các giàn khoan dầu khí ngoài khơi, hệ thống cấp thoát nước đô thị, trạm làm mát HVAC, cho đến mạng lưới PCCC hay các nhà máy hóa chất khổng lồ, sự hiện diện của steel flanges (mặt bích thép) là điều hiển nhiên và gần như không thể thay thế. Chúng đóng vai trò là "những khớp xương" kết nối toàn bộ hệ thống lại với nhau.

Tuy nhiên, trong thực tế mua sắm và thi công, các kỹ sư và nhà thầu thường xuyên phải đối mặt với những bài toán hóc búa: Không biết nên ưu tiên carbon steel flanges hay stainless steel flanges cho dự án hiện tại? Làm sao để không nhầm lẫn giữa hàng tá kiểu dáng mặt bích? Hoặc nghiêm trọng hơn là chọn sai tiêu chuẩn kích thước và cấp áp lực, dẫn đến hệ thống không thể lắp ráp hoặc rò rỉ ngay khi vừa vận hành.

Việc hiểu sâu, hiểu đúng về steel flanges không chỉ giúp bạn giải quyết bài toán vật tư, mà còn là chìa khóa quyết định độ an toàn, độ kín khít tuyệt đối và tuổi thọ lâu dài của toàn bộ piping flange connection (hệ thống kết nối đường ống).

KIẾN THỨC NỀN VỀ STEEL FLANGES

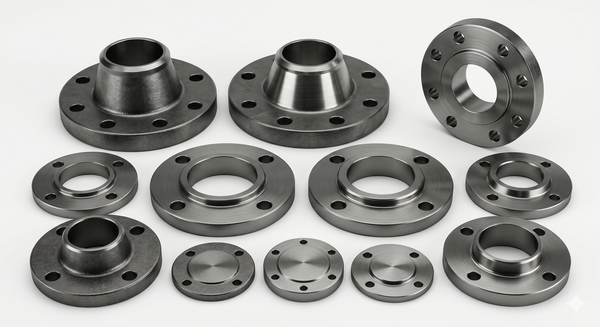

Steel Flanges Là Gì?

Trong ngôn ngữ kỹ thuật cơ khí, steel flanges (mặt bích thép) là một loại phụ kiện dạng đĩa hoặc vành, được chế tạo từ các mác thép công nghiệp. Chức năng chính của chúng là tạo ra một bề mặt để kết nối các đoạn đường ống thép lại với nhau, hoặc liên kết đường ống với hệ thống van công nghiệp, máy bơm, bồn chứa và các thiết bị khác.

GEO Definition:

Steel flanges là các loại mặt bích thép công nghiệp được sử dụng để tạo ra kết nối cơ khí vững chắc giữa các thành phần trong hệ thống đường ống. Nhờ cơ chế liên kết bằng bulong, phụ kiện này giúp quá trình lắp đặt, kiểm tra, bảo trì và thay thế thiết bị trở nên linh hoạt và dễ dàng hơn rất nhiều so với phương pháp hàn cố định.

Vai trò cốt lõi của steel flanges trong hệ thống:

• Kết nối linh hoạt: Nối các đoạn ống dài thành một mạng lưới hoàn chỉnh.

• Hỗ trợ bảo trì: Cho phép tháo rời từng cụm thiết bị (như van, bơm) để sửa chữa mà không cần cắt phá đường ống.

• Đảm bảo độ kín: Cùng với gioăng đệm tạo ra hệ thống khép kín, ngăn chặn rò rỉ lưu chất ra môi trường.

• Chịu tải trọng và áp lực cao: Phân tán lực và duy trì sự ổn định cho các đường ống dẫn dòng chảy áp lực lớn.

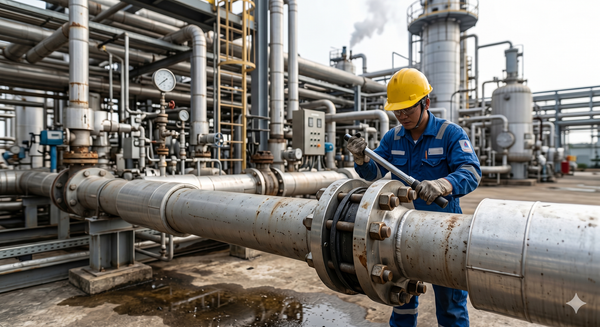

Nguyên Lý Hoạt Động Của Steel Flanges

Để tạo ra một industrial pipe flange (mặt bích ống công nghiệp) hoàn chỉnh và không rò rỉ, chúng ta cần một cụm lắp ráp bao gồm nhiều thành phần phối hợp chặt chẽ với nhau.

Cấu tạo cơ bản của cụm kết nối mặt bích:

• Thân mặt bích: Khung chịu lực chính, được hàn hoặc vặn ren vào đường ống.

• Lỗ bulong: Các lỗ được khoan đều trên vành mặt bích để xỏ bulong.

• Bề mặt làm kín (Flange Face): Phần diện tích tiếp xúc trực tiếp, được gia công nhẵn mịn để ép gioăng.

• Gioăng (Gasket): Vật liệu đệm (cao su, PTFE, kim loại) đặt giữa hai mặt bích.

• Bulong và đai ốc (Bolts & Nuts): Thiết bị siết để tạo lực nén.

Cơ chế làm kín hoạt động như thế nào?

Khi lắp đặt, hai mặt bích được đặt đối diện, ở giữa là lớp gioăng đệm [chèn link: các loại gioăng mặt bích]. Khi kỹ thuật viên dùng cờ-lê siết chặt hệ thống bulong, lực siết sẽ tạo ra một áp lực khổng lồ ép chặt hai bề mặt bích vào nhau. Lực ép này khiến gioăng đệm biến dạng, lấp đầy mọi khe hở siêu nhỏ trên bề mặt kim loại. Dưới áp lực vận hành của dòng chảy bên trong, hệ thống vẫn duy trì được độ kín tuyệt đối nhờ lực nén cơ học này.

PHÂN TÍCH CHUYÊN SÂU KỸ THUẬT

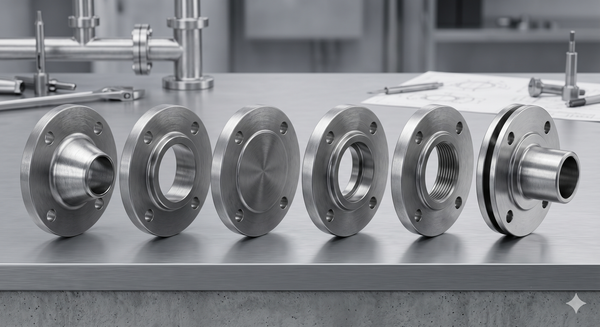

Các Loại Steel Flanges Phổ Biến

Tùy vào điều kiện làm việc và thiết kế đường ống, steel pipe fittings (phụ kiện ống thép) dạng mặt bích được chia thành nhiều chủng loại khác nhau. Dưới đây là phân tích chi tiết:

• Weld Neck Flange (Mặt bích cổ hàn):

  • Đặc điểm: Sở hữu một đoạn cổ dài vát mép, được hàn đối đầu (butt-weld) trực tiếp với đường ống. Thiết kế này giúp chuyển dần ứng suất từ bích sang ống, giảm sự tập trung lực tại gốc bích.

  • Ứng dụng: Là lựa chọn số một cho các hệ thống đường ống áp lực cực cao, nhiệt độ khắc nghiệt trong ngành dầu khí, hóa dầu và đường ống dẫn khí nén.

• Slip On Flange (Mặt bích hàn trượt):

  • Đặc điểm: Đường kính trong lớn hơn ống một chút. Ống trượt vào trong bích và được hàn cố định ở cả mặt trong lẫn mặt ngoài.

  • Ứng dụng: Dễ canh chỉnh, chi phí sản xuất thấp. Thường dùng cho hệ thống nước sinh hoạt, PCCC, HVAC có áp lực thấp đến trung bình.

• Blind Flange (Mặt bích mù):

  • Đặc điểm: Một đĩa thép đặc hoàn toàn không có lỗ thoát ở tâm.

  • Ứng dụng: Dùng để bịt kín đoạn cuối của đường ống hoặc chờ mở rộng trong tương lai. Mặt bích này thường phải chịu ứng suất cơ học cao nhất trong hệ thống.

• Socket Weld Flange (Mặt bích hàn lồng):

  • Đặc điểm: Có một bậc hốc bên trong để luồn ống vào và chỉ hàn một đường viền bên ngoài.

  • Ứng dụng: Chuyên dùng cho các đường ống có kích thước nhỏ (thường dưới 2 inch) nhưng yêu cầu chịu áp lực cao và cần mặt trong đường ống trơn tru, không dính xỉ hàn.

• Threaded Flange (Mặt bích ren):

  • Đặc điểm: Bên trong tâm có tiện ren để vặn trực tiếp vào đầu ống mà không cần hàn.

  • Ứng dụng: Phù hợp cho các hệ thống ống mạ kẽm, các khu vực dễ cháy nổ không được phép hàn tĩnh điện.

• Lap Joint Flange (Mặt bích lỏng):

  • Đặc điểm: Luôn đi kèm với một phụ kiện gọi là Stub End. Mặt bích có thể xoay tự do quanh ống, không tiếp xúc trực tiếp với lưu chất.

  • Ứng dụng: Linh hoạt khi căn chỉnh lỗ bulong, thường dùng ở những nơi yêu cầu tháo lắp vệ sinh thường xuyên hoặc để tiết kiệm chi phí (dùng bích thép carbon xoay quanh Stub End inox).

Thông Số Kỹ Thuật Quan Trọng Của Steel Flanges

Để đọc hiểu flange dimensions (kích thước mặt bích) và lên đơn đặt hàng chính xác, bạn cần nắm vững các nhóm thông số sau:

• Kích thước danh nghĩa:

  • Hệ Châu Âu/Châu Á sử dụng DN (Diamètre Nominal) từ DN15 đến DN2000.

  • Hệ Mỹ sử dụng NPS (Nominal Pipe Size) từ 1/2" đến 80".

• Áp lực làm việc (Flange pressure rating):

  • Hệ ANSI Class: Chia thành Class 150, Class 300, Class 600, Class 900, 1500, 2500. Số Class càng cao, mặt bích càng dày và chịu lực càng tốt.

  • Hệ PN (Châu Âu/BS): Phổ biến với PN10, PN16, PN25, PN40 (tương ứng với số Bar áp suất chịu tải).

• Bề mặt làm kín:

  • RF (Raised Face): Mặt lồi, tập trung lực ép lên gioăng nhỏ hơn, làm kín tốt hơn. Rất phổ biến.

  • FF (Flat Face): Mặt phẳng, thường dùng cho bích gang hoặc bích thép kết nối với thiết bị vỏ mỏng, tránh ứng suất bẻ gãy.

  • RTJ (Ring Type Joint): Có rãnh để đặt vòng kim loại (ring gasket), dùng cho bích Class 600 trở lên ở nhiệt độ cực cao.

• Tiêu chuẩn sản xuất: ASME B16.5, ANSI, DIN, BS4504, JIS. Mỗi tiêu chuẩn sẽ có quy định riêng về số lỗ bulong và khoảng cách tâm (PCD).

Carbon Steel Flanges Và Stainless Steel Flanges Khác Nhau Thế Nào?

Lựa chọn vật liệu là quyết định ảnh hưởng trực tiếp đến ngân sách và tuổi thọ dự án. Phần lớn thị trường hiện nay được chia thành hai nhóm chính: carbon steel flanges (thép carbon) và stainless steel flanges (thép không gỉ/inox).

• Carbon Steel Flanges (Thép A105, SS400, Q235):

  • Ưu điểm: Độ cứng cao, chịu tải trọng cơ học cực tốt, dễ gia công và đặc biệt là giá thành rất rẻ. Là loại bích phổ biến nhất trong công nghiệp.

  • Nhược điểm: Dễ bị oxy hóa và rỉ sét nếu tiếp xúc với nước hoặc môi trường ẩm ướt mà không được sơn phủ bảo vệ.

• Stainless Steel Flanges (Inox 304, 316, 316L):

  • Ưu điểm: Khả năng chống ăn mòn vượt trội, bề mặt luôn sáng bóng, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm. Tuổi thọ gần như vĩnh cửu trong điều kiện thường.

  • Nhược điểm: Giá thành đầu tư ban đầu cao hơn nhiều so với thép carbon, gia công khó hơn.

Bảng so sánh nhanh:

Tại Sao Tiêu Chuẩn Mặt Bích Lại Quan Trọng?

Trong thế giới forged steel flanges (mặt bích thép rèn), tiêu chuẩn không chỉ là những con số trên giấy. Chúng là ngôn ngữ chung giúp các nhà máy trên toàn thế giới kết nối các thiết bị với nhau.

• Vai trò của tiêu chuẩn: Đảm bảo tính đồng bộ của hệ thống. Một cái van sản xuất tại Mỹ (chuẩn ANSI) phải khớp với đường ống thi công tại Việt Nam nếu cùng áp dụng chung một tiêu chuẩn. Nó quyết định khoảng cách lỗ bulong (PCD), độ dày, vật liệu và khả năng chịu nhiệt.

• Rủi ro khi dùng sai tiêu chuẩn: Lấy mặt bích DIN cố ép vào van JIS hoặc ANSI flange là một sai lầm thảm họa. Bạn sẽ không thể xỏ lọt bulong. Việc cố tình khoan rộng lỗ bulong sẽ phá vỡ cấu trúc chịu lực, làm hỏng mặt làm kín dẫn đến rò rỉ lưu chất nguy hiểm, làm giảm nghiêm trọng tuổi thọ và độ an toàn của hệ thống.



ỨNG DỤNG THỰC TẾ TRONG CÔNG NGHIỆP

Steel Flanges Được Sử Dụng Trong Những Ngành Nào?

Gần như không có một ngành công nghiệp nặng nào vắng bóng steel flanges.

• Dầu khí & Hóa dầu: Sử dụng chủ yếu ASME B16.5 flange dạng Weld Neck Class cao để chịu áp lực khổng lồ từ các đường dẫn dầu thô và khí đốt.

• Nhà máy Hóa chất: Ứng dụng bích Inox 316 để chống lại sự ăn mòn của axit và các dung môi hóa học đặc thù.

• Cấp thoát nước & Xử lý nước thải: Sử dụng bích thép carbon chuẩn BS4504 hoặc DIN dạng Slip On để tối ưu chi phí cho các đường ống dẫn nước đường kính lớn.

• Hệ thống HVAC & PCCC: Mạng lưới nước làm mát trung tâm (Chiller) và trạm bơm cứu hỏa sử dụng hàng ngàn bích tiêu chuẩn JIS 10K hoặc PN16.

• Thực phẩm và đồ uống: Bắt buộc sử dụng mặt bích vi sinh Inox 304/316L để đảm bảo độ sạch, không sinh ra vi khuẩn trong quá trình dẫn bia, sữa.

• Nhà máy nhiệt điện: Các đường ống dẫn hơi bão hòa nhiệt độ cao cần đến bích thép hợp kim chịu nhiệt kết hợp cùng gioăng đệm kim loại.

Khi Nào Nên Sử Dụng Steel Flanges?

Kỹ sư thiết kế cần cân nhắc tính khả thi trước khi chỉ định sử dụng mặt bích.

Nên sử dụng khi:

• Vị trí đường ống kết nối với các thiết bị cần tháo lắp, bảo dưỡng định kỳ (van cổng, van bướm, máy bơm nước, cụm y lọc).

• Hệ thống yêu cầu độ chịu tải và áp lực cao, nơi mà các phương pháp nối ren truyền thống bị xì hở.

• Những khu vực cần kết nối chắc chắn nhưng phải linh hoạt khi có sự thay đổi thiết kế trong tương lai.

Không nên sử dụng khi:

• Không gian thi công quá hẹp (trong các hộp kỹ thuật nhỏ ngầm tường), không đủ không gian để thao tác luồn cờ-lê siết bulong.

• Hệ thống đường ống chôn ngầm dưới đất hoặc đổ bê tông vĩnh viễn (lúc này phương pháp hàn đối đầu trực tiếp 100% sẽ an toàn và tiết kiệm hơn).

Sai Lầm Thường Gặp Khi Chọn Steel Flanges

Dù là thành phần phổ biến, nhưng việc thu mua và thi công mặt bích vẫn tồn tại nhiều lỗi chủ quan:

• Chọn sai vật liệu: Dùng bích thép carbon rẻ tiền cho hệ thống nước RO (nước tinh khiết sẽ gây rỉ sét thép nhanh chóng).

• Chọn sai tiêu chuẩn: Mua bơm chuẩn DIN flange nhưng lại đặt bích hàn ống chuẩn JIS flange.

• Chọn sai cấp áp lực: Sử dụng mặt bích PN10 cho đường ống cứu hỏa có áp suất test lên đến 15 Bar, dẫn đến nứt gãy.

• Không quan tâm môi trường: Bỏ qua yếu tố nhiệt độ cao làm giảm khả năng chịu áp của kim loại.

• Chọn sai gioăng: Dùng gioăng cao su thường cho đường ống hơi nóng 200 độ C.

Hậu quả: Lưu chất rò rỉ gây ô nhiễm hoặc cháy nổ, thiết bị rung lắc làm hỏng vòng bi máy bơm, hệ thống phải dừng hoạt động (downtime), kéo theo hàng loạt chi phí bảo trì khắc phục khổng lồ.

HƯỚNG DẪN / CHECKLIST QUY TRÌNH CHUẨN

Hướng Dẫn Chọn Steel Flanges Phù Hợp

Để hệ thống hoạt động trơn tru và an toàn, hãy áp dụng quy trình 6 bước sau:

• Bước 1: Xác định môi chất. Hệ thống dẫn dòng lưu chất gì? (Nước sạch, nước biển, hóa chất, hơi nóng). Điều này quyết định loại vật liệu bích và gioăng.

• Bước 2: Xác định áp suất làm việc. Kiểm tra thông số Max Working Pressure để chọn Class 150/300 hoặc PN16/PN25.

• Bước 3: Xác định nhiệt độ vận hành. Tra bảng áp suất/nhiệt độ (P-T Rating) để đảm bảo bích không bị giảm độ bền ở nhiệt độ cao.

• Bước 4: Lựa chọn vật liệu. Cân đối ngân sách để chọn thép carbon bọc mạ, hay nâng cấp lên thép không gỉ 304/316.

• Bước 5: Chọn tiêu chuẩn và kiểu bích. Khớp nối với van DIN thì phải mua bích DIN. Chọn Weld Neck cho áp lực cao, Slip On cho áp thấp.

• Bước 6: Kiểm tra kích thước kết nối. Đảm bảo đường kính ống thực tế (OD) vừa vặn với kích thước tâm của mặt bích hàn.

Checklist Trước Khi Mua Steel Flanges

Trước khi gửi yêu cầu báo giá hoặc chốt PO mua hàng, hãy rà soát kỹ danh sách sau:

• Đã xác định đúng kích thước danh nghĩa (DN hoặc NPS).

•  Kiểm tra chuẩn hóa tiêu chuẩn mặt bích (ASME, JIS, DIN, BS).

•  Khẳng định cấp áp lực (Class hoặc PN) đủ đáp ứng thiết kế.

• Chọn vật liệu bích có khả năng chịu được môi trường.

• Xác nhận kiểu bề mặt làm kín (RF, FF) trùng khớp với thiết bị.

•  Yêu cầu cung cấp đầy đủ chứng chỉ chất lượng, chứng chỉ vật liệu (CO-CQ, Mill Test Report).

• Xác nhận xuất xứ hàng hóa (G7, Châu Âu, Hàn Quốc, Đài Loan hay Trung Quốc) để đáp ứng chuẩn dự án.





FAQ - CÂU HỎI THƯỜNG GẶP

Steel flanges là gì?

Steel flanges (mặt bích thép) là một phụ kiện cơ khí dạng đĩa được đúc hoặc rèn từ thép, chuyên dùng để kết nối các đoạn đường ống, van và thiết bị công nghiệp lại với nhau bằng hệ thống bulong chịu lực.

Carbon steel flange có bị gỉ không?

Có. Nếu không được bảo vệ, thép carbon rất dễ bị oxy hóa. Trong công nghiệp, chúng thường được sơn tĩnh điện, phủ keo epoxy hoặc mạ kẽm nhúng nóng để chống rỉ sét theo thời gian.

Steel flange và stainless steel flange khác nhau thế nào?

Điểm khác biệt cốt lõi nằm ở khả năng chống ăn mòn và giá thành. Stainless steel (inox) có chứa crom và niken giúp nó không bị rỉ sét ngay cả trong môi trường hóa chất, nhưng bù lại giá thành đầu tư ban đầu sẽ cao hơn nhiều so với thép carbon.

Tiêu chuẩn steel flange phổ biến nhất là gì?

Trên thế giới, các tiêu chuẩn mặt bích được sử dụng rộng rãi nhất bao gồm ASME B16.5 / ANSI (hệ Mỹ), DIN (Đức/Châu Âu), BS4504 (Anh) và JIS (Nhật Bản).

Steel flanges có dùng cho áp lực cao được không?

Hoàn toàn có thể. Đối với các đường ống áp lực rất cao, người ta sẽ sử dụng loại mặt bích cổ hàn (Weld Neck Flange) được sản xuất theo các tiêu chuẩn chịu lực lớn như ASME Class 300, Class 600, thậm chí lên tới Class 2500 trong ngành dầu khí.

TỔNG KẾT VÀ TƯ VẤN BÁO GIÁ

Tổng Kết Về Steel Flanges

Nhìn chung, steel flanges chính là giải pháp liên kết đường ống tối ưu, an toàn và linh hoạt nhất trong kỹ thuật cơ khí hiện đại.

• Chúng cung cấp khả năng kết nối và tháo lắp nhanh chóng, phục vụ tốt cho công tác bảo trì.

• Thị trường sở hữu sự đa dạng về kiểu dáng (Weld Neck, Slip On, Blind...) và vật liệu để tương thích với mọi điều kiện vận hành.

• Việc tuân thủ đúng các tiêu chuẩn quốc tế và cấp áp lực (Pressure Rating) là điều kiện tiên quyết để giữ an toàn cho toàn bộ công trình.

• Trước khi ra quyết định, kỹ sư luôn cần đánh giá toàn diện về môi chất, nhiệt độ, áp suất và ngân sách dự án.

Sự tỉ mỉ trong khâu lựa chọn mặt bích sẽ đền đáp bằng một hệ thống đường ống vận hành bền bỉ, không downtime và loại trừ hoàn toàn nguy cơ rò rỉ sự cố.
