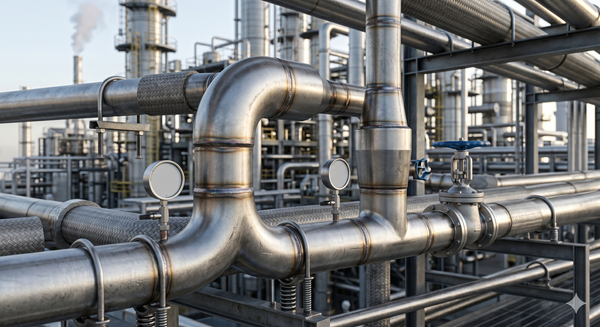

Phụ Kiện Ống Thép: Hướng Dẫn Toàn Diện về các Thành Phần Đường Ống Thiết Yếu

Trong thế giới phức tạp của đường ống công nghiệp, việc đạt được dòng chảy liền mạch, không rò rỉ và hiệu quả là tối quan trọng. Mặc dù ống thép tạo nên khung xương của các hệ thống này, chúng không thể hoạt động độc lập. Chúng đòi hỏi các thành phần đường ống quan trọng để vượt qua các chướng ngại vật, phân nhánh, thay đổi công suất và bịt kín các phần. Đây chính là lúc phụ kiện ống thép trở nên không thể thiếu. Nếu không có các giải pháp phụ kiện chất lượng cao, ngay cả những ống thép chắc chắn nhất cũng chỉ là những ống trụ rỗng, không thể tạo thành một mạng lưới gắn kết và có thể kiểm soát được.

Tại sao Phụ kiện Ống thép lại Thiết yếu trong Hệ thống Đường ống?

Một hệ thống đường ống chức năng hiếm khi là một đường thẳng tắp, không đứt đoạn. Việc xây dựng trong thế giới thực, bố trí nhà máy và các yêu cầu quy trình đòi hỏi tính linh hoạt. Bạn phải điều hướng dòng chảy xung quanh các cột kết cấu, chia dòng chảy cho nhiều máy móc, giảm kích thước ống để tăng áp suất, hoặc bịt kín hoàn toàn một đường ống không hoạt động. Cố gắng đạt được điều này mà không có các phụ kiện chuyên dụng không chỉ kém hiệu quả mà còn không khả thi về mặt cấu trúc.

Hậu quả của việc lựa chọn phụ kiện không phù hợp hoặc chất lượng thấp vượt xa những khó khăn đơn thuần khi lắp đặt. Các thành phần đường ống không đạt chuẩn là nguyên nhân chính dẫn đến các thất bại thảm khốc của hệ thống. Điều này bao gồm các rò rỉ nguy hiểm gây rủi ro cho an toàn và môi trường, tổn thất áp suất đáng kể làm mất hiệu quả quy trình và sự giảm sút nghiêm trọng tuổi thọ tổng thể của hệ thống đường ống. Lựa chọn phụ kiện phù hợp là vô cùng quan trọng—đó là liên kết trực tiếp giữa một hệ thống hầu như không hoạt động và một hệ thống vận hành an toàn và đạt hiệu suất cao trong nhiều thập kỷ.

Phụ kiện ống thép nổi lên như giải pháp thiết yếu, cung cấp tính toàn vẹn của cấu trúc, khả năng chứa áp suất và hình học cần thiết để tạo nên hệ thống đường ống hoàn chỉnh, an toàn và hiệu quả trong mọi ngành công nghiệp, từ chế biến hóa chất đến sản xuất điện.

Phụ kiện Ống thép (Steel Pipe Fittings) là gì?

Về mặt định nghĩa kỹ thuật, phụ kiện ống thép (steel pipe fittings) là một nhóm rộng các phụ kiện đường ống được sử dụng để chuẩn bị đầu ống kết nối và điều hướng dòng lưu chất (chất lỏng hoặc khí) được truyền tải. Chúng là các thành phần được gia công, đúc hoặc rèn từ các loại thép khác nhau để phù hợp hoặc vượt qua các tính chất cơ học của ống mà chúng đang gia nhập.

Trong một môi trường kỹ thuật chuyên nghiệp, các thành phần đường ống này thực hiện một số chức năng quan trọng:

• Kết nối nhiều phân đoạn ống lại với nhau.

• Thay đổi hướng dòng chảy.

• Chia nhánh dòng lưu chất từ một ống chính.

• Thay đổi kích thước ống (giảm hoặc mở rộng).

• Bịt kín hoặc đóng đầu đường ống.

Bên cạnh những chức năng cơ bản này, phụ kiện đường ống công nghiệp chất lượng cao đóng vai trò then chốt đối với sức khỏe lâu dài của hệ thống. Chúng tăng tính linh hoạt, cho phép sự giãn nở và co lại. Tính tiêu chuẩn hóa của chúng giúp bảo trì và sửa đổi trong tương lai dễ dàng hơn nhiều. Cuối cùng, chúng là chìa khóa để đảm bảo vận hành ổn định và có thể kiểm soát được dưới áp suất cao và nhiệt độ biến đổi.

Nguyên lý Hoạt động của Phụ kiện Ống thép?

Nguyên lý cơ bản đằng sau mọi phụ kiện là việc tạo ra một liên kết cơ học và kín áp suất giữa các thành phần đường ống. Cách chúng đạt được điều này phụ thuộc vào loại kết nối cụ thể:

• Phụ kiện Hàn Đối Đầu (Butt Weld Fittings): Đầu phụ kiện được vát và khớp với đầu ống, sau đó hàn xung quanh chu vi. Điều này tạo ra một đường chảy mượt mà và một khớp nối chắc chắn nhất, không rò rỉ.

• Phụ kiện Hàn Lồng (Socket Weld Fittings): Đầu ống được chèn vào một ổ cắm (socket) trong phụ kiện và sau đó được hàn góc (fillet). Được sử dụng chủ yếu cho các kích thước nhỏ hơn và hệ thống áp suất cao.

• Phụ kiện Ren (Threaded Fittings): Phụ kiện và ống có các ren nam/nữ khớp nhau. Kết nối được thực hiện bằng cách vặn chúng lại với nhau, thường sử dụng chất làm kín hoặc băng keo.

• Phụ kiện Mặt Bích (Flange Fittings): Mặc dù bản thân mặt bích là một đầu nối, "phụ kiện mặt bích" tồn tại, hoặc các phụ kiện được bắt bulong với nhau sử dụng mặt bích và gioăng để tạo nên một khớp nối có thể tháo rời.

Cơ chế qua đó các phụ kiện này chứa áp suất phụ thuộc vào độ chính xác của quá trình sản xuất và sự lựa chọn kết nối. Chúng được thiết kế để phân bố ứng suất cơ học ra xa khỏi chính khớp nối. Một khớp nối phụ kiện phù hợp duy trì độ kín khít dưới tải động, độ rung và chu kỳ nhiệt, đó là lý do tại sao việc sử dụng chúng trong đường ống công nghiệp là không thể thương lượng. Chúng được thiết kế để chịu được các điều kiện nhiệt độ cao và áp suất cao gay gắt.

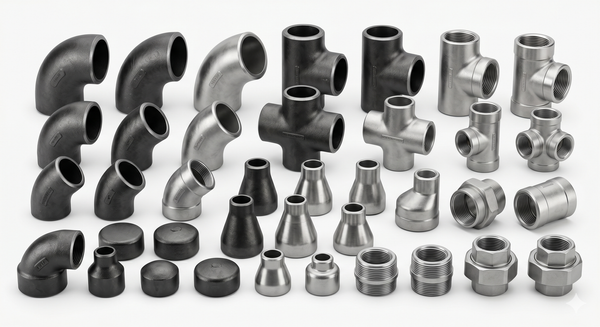

Các loại Phụ kiện Ống thép Chính

Hiểu biết về sự đa dạng của các giải pháp đường ống công nghiệp đòi hỏi việc đi sâu vào các hình học cụ thể của các loại phụ kiện ống thép (steel pipe fittings types). Mỗi loại được thiết kế cho một chức năng cụ thể trong một bố cục đường ống quy trình chi tiết.

Cút Nối/Co Ống (Elbow Fittings/Pipe Elbows)

Được sử dụng để thay đổi hướng dòng chảy. Chúng là các thành phần đường ống phổ biến nhất được sử dụng.

• Cút 90 Độ: Phụ kiện tiêu chuẩn để tạo một bước ngoặt vuông góc, góc phải.

• Cút 45 Độ: Được sử dụng cho các thay đổi hướng mượt mà hơn hoặc để vượt qua các chướng ngại vật ít cấp tính hơn.

• Cút Bán Kính Dài (Long Radius Elbow): Có bán kính tâm bằng 1.5 lần đường kính ống (1.5D). Nó tối ưu hóa tổn thất ma sát và xói mòn.

• Cút Bán Kính Ngắn (Short Radius Elbow): Có bán kính tâm bằng đường kính ống (1D). Lý tưởng cho không gian chật hẹp nơi bán kính dài không vừa, mặc dù nó gây ra tổn thất áp suất cao hơn một chút.

Tê Ống Thép (Tee Fittings/Steel Tees)

Được sử dụng để tạo một nhánh 90 độ từ một đường ống chính.

• Tê Đều (Equal Tee): Tất cả ba lỗ (run và branch) đều có cùng kích thước.

• Tê Giảm (Reducing Tee): Lỗ nhánh nhỏ hơn các lỗ đường chạy (run).

Côn Giảm (Reducer Fittings/Pipe Reducers)

Được sử dụng để thay đổi kích thước ống trong hệ thống.

• Côn Giảm Đồng Tâm (Concentric Reducer): Cả hai đầu đều nằm trên cùng một đường tâm. Duy trì vận tốc dòng chảy và được sử dụng chủ yếu trong các đường thẳng đứng.

• Côn Giảm Lệch Tâm (Eccentric Reducer): Một bên phẳng, duy trì đáy phẳng hoặc đỉnh phẳng. Cực kỳ quan trọng trong các đường hút ngang cho máy bơm để ngăn chặn các túi khí.

Phụ kiện Chức năng Đặc biệt

• Măng Sông (Couplings): Các phụ kiện ngắn dùng để kết nối hai ống thẳng có cùng kích thước.

• Rắc Co (Unions): Tương tự măng sông nhưng có thể được tháo rời mà không cần cắt ống, cho phép dễ dàng bảo trì thiết bị.

• Nắp Bịt (Caps): Được sử dụng để bịt kín đầu đường ống.

• Thập (Cross Fittings): Tạo một giao lộ 4 ngã (1 run, 2 branches) nhưng ít phổ biến hơn do mức ứng suất cao được tạo ra tại ngã ba.

Tổng kết Chức năng Phụ kiện:

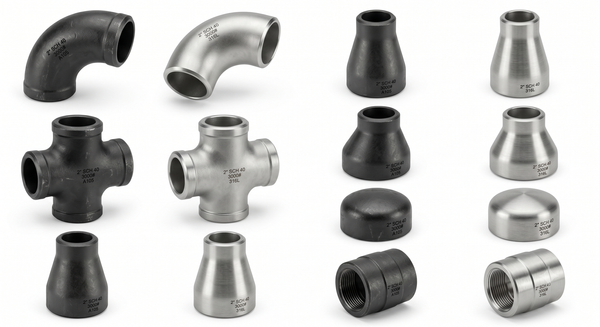

Vật liệu Phụ kiện Ống thép

Việc lựa chọn phụ kiện phụ thuộc nhiều vào khả năng tương thích của vật liệu với lưu chất chảy, nhiệt độ và áp suất. Mặc dù thép cacbon và không gỉ là các vật liệu chủ yếu, các phụ kiện ống thép cacbon (carbon steel pipe fittings) và phụ kiện ống thép không gỉ (stainless steel pipe fittings) chuyên dụng phục vụ các yêu cầu công nghiệp riêng biệt.

Carbon Steel Fittings (Phụ kiện Thép cacbon)

Được gia công từ các hợp kim thép cacbon như ASTM A105 (rèn) hoặc A234 WPB (wrought), đây là những vật liệu chủ lực của các giải pháp đường ống công nghiệp dân dụng.

• Ưu điểm: Chi phí ban đầu thấp, độ bền cơ học mạnh mẽ, tuổi thọ cao.

• Nhược điểm: Khả năng chống ăn mòn kém; chúng cần lớp phủ (sơn, mạ kẽm) hoặc lót nếu tiếp xúc với độ ẩm hoặc hóa chất ăn mòn.

Stainless Steel Fittings (Phụ kiện Thép không gỉ/Inox)

Được rèn hoặc wrought từ các loại thép austenit như 304 hoặc 316L, các phụ kiện này là cần thiết cho các môi trường đòi hỏi khắt khe.

• Ưu điểm: Khả năng chống ăn mòn tuyệt vời (316L tốt hơn với clorua), độ ổn định ở nhiệt độ cao, đặc tính vệ sinh tuyệt vời (dùng trong thực phẩm/dược phẩm), và tuổi thọ lâu dài hơn nhiều mà không cần bảo trì.

• Nhược điểm: chi phí ban đầu cao hơn đáng kể so với thép cacbon.

Alloy Steel Fittings (Phụ kiện Thép hợp kim)

Chứa các nguyên tố hợp kim cụ thể (ví dụ, chrome-moly như ASTM A234 WP11, WP22) để cung cấp độ bền cơ học và khả năng chịu nhiệt tối ưu cho nồi hơi nhà máy điện và đường ống quy trình nhiệt cao.

Galvanized Steel Fittings (Phụ kiện Thép mạ kẽm)

Carbon steel fittings được phủ một lớp kẽm. Kẽm cung cấp sự bảo vệ ăn mòn hy sinh. Được sử dụng chủ yếu cho các đường ống áp suất thấp, nhiệt độ môi trường như hệ thống PCCC và cấp nước dân dụng. không phù hợp cho các hệ thống công nghiệp áp suất cao.

So sánh Vật liệu:

Tiêu chuẩn và Quy cách Phụ kiện Ống thép

Trong thế giới đường ống áp suất, tính tiêu chuẩn hóa không phải là tùy chọn; đó là quy luật an toàn. Steel pipe fittings được sản xuất theo các tiêu chuẩn phụ kiện ống thép (steel pipe fittings standards) nghiêm ngặt quản lý kích thước, thành phần vật liệu, xếp hạng áp suất và các quy trình kiểm tra. Các tiêu chuẩn này đảm bảo tính hoán đổi và ngăn ngừa các hỏng hóc thảm khốc.

ASTM Standards (Tiêu chuẩn Vật liệu & Sản xuất)

• ASTM A234: Tiêu chuẩn quy cách cho wrought carbon steel và hợp kim thép piping components (như butt weld fittings) cho dịch vụ nhiệt độ trung bình và cao.

• ASTM A420: Tiêu chuẩn vật liệu cho wrought carbon steel và alloy steel pipe fittings cho dịch vụ nhiệt độ thấp.

• ASTM A403: Tiêu chuẩn vật liệu cho wrought austenit stainless steel piping fittings.

ASME Standards (Tiêu chuẩn Kích thước & Kiểm tra)

• ASME B16.9: Tiêu chuẩn phổ biến nhất cho factory-made wrought butt weld fittings. Định nghĩa kích thước, dung sai, xếp hạng và kiểm tra cho elbows, tees, reducers, và caps (NPS 1/2 đến 48).

• ASME B16.11: Tiêu chuẩn xác định cho forged fittings (socket weld và threaded) được sử dụng trong các kích thước ống nhỏ hơn và các đường áp suất cao. định nghĩa dung sai kích thước, xếp hạng và yêu cầu vật liệu.

• ASME B16.28: Tiêu chuẩn cho wrought steel nhưngt-welding bán kính ngắn co và đường về.

ANSI & MSS Standards

ANSI pipe fittings thường tuân theo các tiêu chuẩn kích thước ASME. Các tiêu chuẩn MSS (Manufacturers Standardization Society) lấp đầy các khoảng trống cụ thể, đặc biệt là trong các phương pháp kết nối van và phụ kiện.

Tại sao các tiêu chuẩn lại quan trọng? Chúng đảm bảo rằng một chiếc elbow ASTM A234 WPB B16.9 từ một nhà sản xuất sẽ kết nối an toàn và chính xác với một ASME B16.5 mặt bích hoặc một ống tiêu chuẩn cùng kích thước từ một nhà sản xuất khác. Nó loại bỏ phỏng đoán, đảm bảo an toàn và cho phép tính hoán đổi của các thành phần đường ống trên toàn thế giới.

So sánh Phụ kiện Ống thép Hàn và Ren

Sự lựa chọn phương pháp kết nối là một quyết định kỹ thuật với hậu quả kỹ thuật đáng kể. Nó thường sôi xuống một sự so sánh giữa phụ kiện thép hàn (welded steel fittings) và phụ kiện thép ren (threaded steel fittings).

Phụ kiện Hàn (Butt Weld & Socket Weld)

• Ưu điểm: Một khớp nối hàn là tích hợp cấu trúc vào chính ống. Đó là kết nối chắc chắn nhất, robust nhất, hoàn toàn không rò rỉ và cung cấp một đường chảy mượt mà, không bị cản trở (đặc biệt là butt weld), giảm xói mòn và nhiễu loạn. Welded solutions là cần thiết cho high pressure pipe fittings applications.

• Nhược điểm: đòi hỏi kỹ năng hàn, kiểm tra NDT (Kiểm tra không phá hủy), là vĩnh viễn (không thể tháo rời dễ dàng) và thời gian lắp đặt lâu hơn.

Phụ kiện Ren (Threaded Fittings)

• Ưu điểm: Lắp đặt nhanh chóng, đơn giản, chỉ cần các công cụ cơ bản (pipe wrenches). Nó cho phép tháo rời, làm cho nó lý tưởng cho các hệ thống áp suất thấp hoặc các thành phần cần bảo trì thường xuyên hoặc thiết lập tạm thời.

• Nhược điểm: Đó là phương pháp kết nối yếu nhất; các ren làm yếu tường ống. Khớp nối dễ bị rò rỉ theo thời gian, đặc biệt là với độ rung hoặc giãn nở nhiệt. Threaded solutions không bao giờ được sử dụng trong critical high-pressure pipe fittings applications hoặc với các hóa chất độc hại. chúng có fitting dimensions constraints và bị giới hạn ở các kích thước ống nhỏ hơn (thường < NPS 2).

So sánh Loại Khớp nối:

Tại sao Việc Lựa chọn Phụ kiện Ống phù hợp lại Quan trọng?

Việc lựa chọn loại phụ kiện hoặc vật liệu sai là cách nhanh nhất để làm mất hiệu quả quy trình và an toàn của bạn.

• Ảnh hưởng đến tính kín Rò rỉ: Phụ kiện accessories kém chất lượng là nguyên nhân chính gây ra rò rỉ dangerous industrial.

• Ảnh hưởng đến Áp suất: Lựa chọn hình học kém (ví dụ, co bán kính ngắn thay vì bán kính dài) làm mất hiệu quả năng lượng do tổn thất áp suất khổng lồ, không cần thiết.

• Ảnh hưởng đến Vận tốc Dòng chảy: Côn giảm được đặt không chính xác (ví dụ, concentric trong một đường hút ngang) gây nhiễu loạn và xói mòn, dẫn đến pump cavitation.

• Ảnh hưởng đến Tuổi thọ tổng của Hệ thống: Sử dụng phụ kiện accessories cacbon trong một hệ thống stainless steel guarantees catastrophic ăn mòn tại fitting accessories.

Việc lựa chọn steel fitting phù hợp là một bước không thể thương lượng hướng tới tổng steel piping systems integrity và peak hiệu suất. [chèn link: hướng dẫn chi tiết cách kiểm tra chất lượng phụ kiện ống thép trước khi lắp đặt]

Ứng dụng Thực tế của Phụ kiện Ống thép

Độ tin cậy và sức bền của steel piping accessories làm cho chúng trở thànhessential solution cho total industrial piping solutions trên vô số các lĩnh vực đòi hỏi khắt khe.

• Công nghiệp Dầu khí: High-pressure pipe fittings (ASME B16.11 forged weld neck) được sử dụng trong các headers khai thác thượng nguồn, headers lọc hạ nguồn và các pipelines trung nguồn để điều hướng crude oil và natural gas an toàn.

• Nhà máy Chế biến Hóa chất: đòi hỏi sử dụng phụ kiện ống thép không gỉ (stainless steel pipe fittings) (ASTM A403) và các hợp kim chống ăn mòn để safely convey aggressive acids, bases, và dung môi dưới áp suất.

• Nhà máy Điện: High-heat, high-pressure alloy steel piping systems (ASTM A234 WP) sử dụng specialized accessories trong nồi hơi, tuabin và đường hơi.

• Hệ thống Xử lý Nước: specialized accessories được sử dụng trong các headers filtration manifold, reverse osmosis (stainless steel pipe fittings), và general headers distribution.

• Hệ thống HVAC: specialized accessories được sử dụng trong cả chilled và hot water distribution piping.

• Công nghiệp Thực phẩm và Đồ uống: Các phụ kiện không gỉ sanitary được sử dụng trong các đường clean-in-place (CIP) cho product transfer.

• Hệ thống PCCC: specialized accessories được sử dụng trong các headers sprinkler và kết nối bơm.



Khi nào nên Sử dụng Phụ kiện Ống thép?

Không có một phụ kiện "phù hợp cho tất cả". Mặc dù thép chắc chắn, các vật liệu thay thế như ductile iron, copper, hoặc PVC có các niche riêng của chúng. Bạn nên ưu tiên sử dụng các industrial piping solutions này khi:

• Áp suất Hệ thống Cao: Sức chịu đựng cơ học ultimate của thép là bắt buộc đối với forged fittings trong các ứng dụng Class 3000/6000. Threaded fittings bị giới hạn ở đây.

• Nhiệt độ Cực đoan Tồn tại: Không giống như PVC, cái softened, hoặc copper, cái weakened, specialized welded steel fittings duy trì mechanical sức mạnh và integrity trong superheated steam hoặc cryogenic (A420) applications.

• Môi trường Công nghiệp Đòi hỏi: Steel accessories cung cấp durability và corrosion resistance (stainless steel pipe fittings) cần thiết cho hàng thập kỷ dịch vụ reliable trong chemical plants và marine platforms.

• Độ tin cậy Lâu dài là Không thể Thương lượng: Trong vĩnh viễn piping infrastructure, được lựa chọn đúng và lắp đặt đúng (butt weld fittings) steel accessories cung cấp a maintenance-free, leak-proof solution.

Chúng không phải là sự lựa chọn tối ưu khi:

• Bạn cần một hệ thống tạm thời hoặc lắp đặt nhanh chóng (threaded fittings có thể hoạt động, nhưng hãy cân nhắc Victaulic couplings).

• Môi trường hóa chất là cực kỳ chuyên dụng, cần các vật liệu lạ như Titanium hoặc PFA-lined fittings, vượt qua khả năng chống chịu ăn mòn của các loại standard 316L stainless steel pipe fittings.

Những Sai lầm Thường gặp khi Lựa chọn Phụ kiện Ống

Ngay cả các kỹ sư có kinh nghiệm cũng có thể thất bại nếu họ không phân tích các deep ràng buộc của steel pipe fittings dimensions và materials. [chèn link: tham khảo ý kiến chuyên gia để tránh sai sót khi mua phụ kiện đường ống]

1. Lựa chọn Vật liệu Sai: Sử dụng cacbon fittings trong một stainless system, dẫn đến ăn mòn điện hóa (galvanic corrosion) (dielectric rắc co là cần thiết nếu trộn).

2. Lựa chọn Kích thước/Schedule Sai: nhầm lẫn giữa outer diameter (OD) với kích thước ống danh nghĩa (NPS), dẫn đến các bộ phận mà simply won’t connect. ignoring the pipe schedule (độ dày) needed, gây sụt áp or turbulence.

3. Bỏ qua các Tiêu chuẩn Kỹ thuật ASME/ASTM: giả sử a fitting accessories từ một non-certified vendor là interchangeable với an ASME certified component.

4. Lựa chọn Phương pháp Kết nối Sai: Sử dụng threaded fittings nơi a welded kết nối was kỹ thuật cần thiết cho safety hoặc áp suất.

5. Thất bại trong việc phân tích Động học Dòng chảy: Đặt a concentric côn giảm nơi an eccentric côn giảm was kỹ thuật cần thiết (ví dụ, pump suction), leading đến pump cavitation.

Việc lựa chọn pipe accessory phù hợp là một rigorously kỹ thuật quyết định; a superficial approach will lead đến hazardous rò rỉ, sụt áp, nhiễu loạn, và premature hỏng hóc pipe. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Steel Pipe Fittings
