Steel Threaded Flange: Giải Pháp Kết Nối Đường Ống Thông Minh Không Cần Hàn
Mở bài: Thách thức an toàn và tính linh hoạt trong hệ thống đường ống công nghiệp
Trong bối cảnh vận hành các hệ thống đường ống công nghiệp hiện đại, không phải lúc nào phương pháp hàn truyền thống cũng là lựa chọn tối ưu. Thực tế, tại nhiều hệ thống truyền dẫn khí gas, dầu mỏ hoặc các môi trường hóa chất đặc thù, việc sử dụng nhiệt độ cao để hàn trực tiếp bị nghiêm cấm tuyệt đối do nguy cơ cháy nổ thường trực. Ngoài ra, việc thi công hàn tại hiện trường thường tiêu tốn rất nhiều thời gian bảo trì và gây khó khăn lớn cho công tác tháo lắp, sửa chữa định kỳ.
Vấn đề mà nhiều doanh nghiệp thường gặp phải là làm thế nào để kết nối đường ống nhanh chóng, đảm bảo độ kín khít nhưng vẫn hạn chế tối đa việc phát sinh tia lửa điện tại công trường. Liệu có giải pháp nào thay thế cho mặt bích hàn mà vẫn chịu được áp lực làm việc ổn định? Steel threaded flange (mặt bích ren thép) chính là câu trả lời hoàn hảo. Với khả năng kết nối cơ khí chính xác, loại mặt bích này mang lại sự an toàn và linh hoạt vượt trội cho các hệ thống công nghiệp đặc thù mà không cần đến một mối hàn nào.
Kiến thức nền tảng: Steel Threaded Flange là gì?
1. Định nghĩa và tên gọi

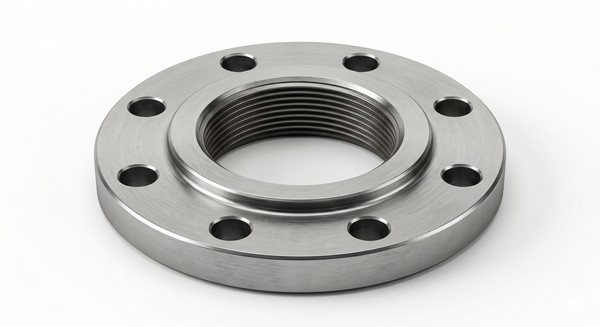

Steel threaded flange là một loại mặt bích thép đặc biệt được thiết kế với hệ thống ren (threads) ở lỗ trung tâm. Thay vì sử dụng phương pháp hàn đối đầu hay hàn bọc đúc, mặt bích này được lắp ghép bằng cách vặn trực tiếp vào đầu đường ống đã được tiện ren ngoài. Trong giới kỹ thuật, loại linh kiện này còn được gọi bằng nhiều tên khác như Threaded flange, Screwed flange hoặc đơn giản là mặt bích ren thép.
2. Cấu tạo chi tiết
Một sản phẩm steel threaded flange tiêu chuẩn bao gồm bốn bộ phận chính không thể tách rời:
Thân bích: Phần khung kim loại dày dặn, chịu lực chính cho toàn bộ kết nối.

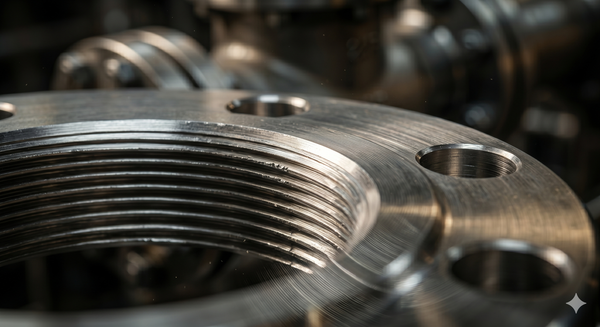

Ren trong: Được gia công chính xác theo các tiêu chuẩn quốc tế để khớp với đường ống.
Mặt sealing (Mặt làm kín): Bề mặt tiếp xúc với gioăng để ngăn chặn rò rỉ lưu chất.
Lỗ bulong: Các lỗ được khoan chuẩn xác quanh chu vi để kết nối với mặt bích đối diện.
3. Vật liệu và Nguyên lý hoạt động
Tùy vào môi trường sử dụng, mặt bích ren được chế tạo từ nhiều loại vật liệu:
Carbon steel (Thép carbon): Phổ biến nhất là mác thép ASTM A105, mang lại sự cân bằng giữa khả năng chịu lực và giá thành hợp lý.
Stainless steel (Thép không gỉ): Các dòng SS304 hoặc SS316 dành cho môi trường yêu cầu độ sạch cao hoặc chống ăn mòn hóa chất.
Alloy steel (Thép hợp kim): Đặc dụng cho các hệ thống có nhiệt độ và áp lực vận hành khắc nghiệt.
Nguyên lý hoạt động: Kết nối dựa trên cơ chế ren cơ khí giữa ống và bích. Khi được siết chặt, các bước ren tạo ra lực giữ chắc chắn. Độ kín của hệ thống được đảm bảo bằng sự kết hợp giữa gioăng làm kín và lực ép từ các bulong cường độ cao giữa hai mặt bích. Phương pháp này hoàn toàn loại bỏ việc phát sinh tia lửa, cực kỳ an toàn trong môi trường dễ cháy.
Phân tích chuyên sâu: Phân loại và So sánh kỹ thuật

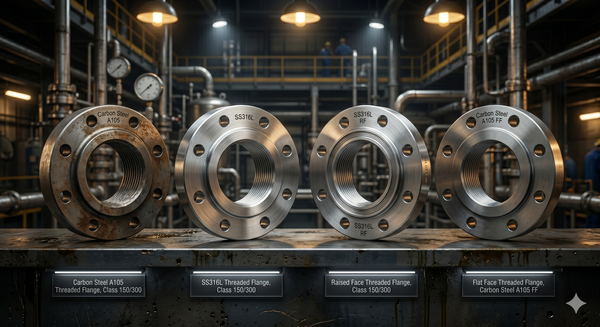

1. Phân loại theo tiêu chuẩn và vật liệu
Trên thị trường hiện nay, steel threaded flange được phân loại dựa trên các hệ tiêu chuẩn kỹ thuật khắt khe:
Tiêu chuẩn quốc tế: Phổ biến nhất là ASME/ANSI B16.5 của Mỹ, tiếp đến là chuẩn DIN của Châu Âu và JIS thường gặp trong các công trình của Nhật Bản hoặc Châu Á.
Phân loại vật liệu: Trong khi mặt bích thép carbon thống trị các ứng dụng công nghiệp nặng nhờ giá tốt, thì mặt bích ren inox lại là lựa chọn hàng đầu cho ngành thực phẩm, dược phẩm và hóa chất nhờ tính trơ về mặt hóa học.
2. Thông số kỹ thuật quan trọng
Để lựa chọn chính xác, kỹ sư cần nắm vững các thông số:
Kích thước: Thường phổ biến từ dải DN15 đến DN100. Các kích thước lớn hơn thường ít dùng ren do khó đảm bảo độ kín.
Áp lực (Pressure Class): Phân cấp theo Class 150, Class 300 hoặc Class 600.
Kiểu ren: Đây là yếu tố then chốt, bao gồm ren NPT (chuẩn Mỹ), BSPT (ren côn) hoặc BSPP (ren thẳng).
Kiểu bề mặt: Tùy chọn Raised Face (RF) với gờ nổi hoặc Flat Face (FF) mặt phẳng tùy theo loại gioăng sử dụng.
3. So sánh Threaded Flange và Weld Neck Flange
Việc hiểu rõ sự khác biệt giúp doanh nghiệp tối ưu hóa chi phí và hiệu quả:
Thi công: Mặt bích ren vượt trội về tốc độ lắp đặt vì không cần chờ đợi quy trình hàn và kiểm tra mối hàn (NDT).
Tháo lắp: Threaded flange cho phép bảo trì cực nhanh, dễ dàng tháo rời mà không phải cắt ống.
Độ kín: Weld Neck Flange (hàn cổ) vẫn chiếm ưu thế ở các hệ thống áp suất cực cao hoặc có rung động mạnh, trong khi mặt bích ren phù hợp hơn với áp suất trung bình.
4. Ưu và nhược điểm thực tế
Ưu điểm: Giảm chi phí nhân công vì không cần thợ hàn tay nghề cao; tuyệt đối an toàn trong kho xăng dầu; dễ dàng thay thế định kỳ. Nhược điểm: Cần lưu ý rằng kết nối ren có thể bị lỏng theo thời gian nếu hệ thống chịu rung động cơ khí lớn. Đồng thời, nếu không siết đúng kỹ thuật hoặc dùng sai chất làm kín (sealant), nguy cơ rò rỉ tại bước ren là hoàn toàn có thể xảy ra.

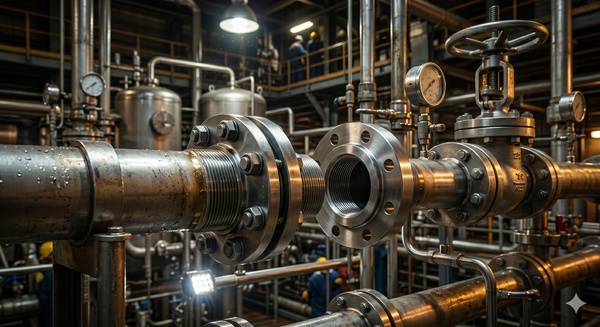

Ứng dụng thực tế: Steel Threaded Flange dùng ở đâu hiệu quả nhất?
Mặt bích ren thép không chỉ là một linh kiện thay thế mà là giải pháp chiến lược trong nhiều ngành:
Hệ thống khí nén và dầu nhẹ: Các đường ống dẫn khí, nhiên liệu lỏng yêu cầu thi công sạch và nhanh.
Khu vực hạn chế lửa: Tại các kho xăng dầu, trạm chiết rót gas hoặc nhà máy hóa chất, nơi một tia lửa nhỏ cũng có thể dẫn đến thảm họa.
Hệ thống nước công nghiệp: Những khu vực cần tháo lắp để vệ sinh hoặc kiểm tra định kỳ thường xuyên.
Khi nào doanh nghiệp nên chọn threaded flange? Đó là khi bạn gặp khó khăn trong việc vận chuyển máy hàn đến công trường, các đường ống có kích thước nhỏ (dưới 4 inch), hoặc yêu cầu hệ thống phải đi vào hoạt động trong thời gian ngắn nhất có thể.
Sai lầm cần tránh: Rất nhiều trường hợp lắp lẫn ren NPT vào hệ ren BSP, dẫn đến hỏng ren hoàn toàn. Việc siết quá lực nhằm cố gắng ngăn rò rỉ cũng thường gây nứt vỡ bích hoặc làm hỏng cấu trúc ren của ống.
Checklist hướng dẫn lựa chọn Steel Threaded Flange
Để đảm bảo hệ thống vận hành bền bỉ, hãy tuân thủ quy trình lựa chọn sau:
Xác định chuẩn ren: Kiểm tra xem ống của bạn là ren NPT, BSPT hay BSPP.
Kiểm tra áp suất: Đối chiếu áp suất làm việc thực tế với Pressure Class của bích (Class 150/300/600).
Chọn vật liệu: Dựa trên môi trường (Ăn mòn chọn SS316, thông thường chọn A105).
Kiểu bề mặt: Chọn RF nếu cần áp lực làm kín cao hơn.
Môi trường vận hành: Đánh giá mức độ rung động và nhiệt độ để quyết định có cần dùng thêm keo khóa ren hay không.
Checklist trước khi thanh toán:
Sản phẩm có đúng tiêu chuẩn ASME B16.5/DIN/JIS yêu cầu không?
Kiểm tra bước ren có bị mẻ, dập hay không?
Đã có đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) chưa?
FAQ – Những câu hỏi thường gặp
1. Steel threaded flange có cần hàn thêm sau khi vặn không? Về nguyên tắc là không. Đây là loại bích kết nối cơ khí thuần túy. Tuy nhiên, trong một số trường hợp đặc biệt, người ta có thể hàn một đường nhỏ (seal weld) để đảm bảo tuyệt đối không rò rỉ, nhưng lúc đó nó sẽ mất đi tính linh hoạt tháo lắp.
2. Nó có chịu được áp suất cao như mặt bích hàn không? Threaded flange có khả năng chịu áp tốt (lên đến Class 600), nhưng ở các ứng dụng cực kỳ khắc nghiệt hoặc áp suất thay đổi liên tục, mặt bích hàn vẫn được ưu tiên hơn nhờ tính đồng nhất về cấu trúc kim loại.
3. Tại sao không lắp được ren NPT vào chuẩn ren BSP? Mặc dù nhìn qua có vẻ giống nhau, nhưng góc ren và số bước ren trên mỗi inch là khác nhau. Việc lắp lẫn sẽ gây cháy ren và rò rỉ ngay lập tức.
4. Nên dùng keo lụa hay keo dán ren khi lắp bích? Tùy vào lưu chất. Với hệ thống nước, băng tan (cao su non) là đủ. Với hệ thống hóa chất hoặc khí, nên dùng các loại keo sealant chuyên dụng để đảm bảo độ điền đầy các kẽ hở ren tốt nhất.
5. Threaded flange inox có đắt hơn thép carbon không? Có, mặt bích inox (SS304/316) thường có giá cao hơn đáng kể do giá trị vật liệu và khả năng chống ăn mòn vượt trội.
Kết luận:
Steel threaded flange là một mắt xích quan trọng giúp đơn giản hóa quy trình thi công nhưng vẫn đảm bảo các tiêu chuẩn an toàn kỹ thuật khắt khe. Việc lựa chọn đúng tiêu chuẩn ren và vật liệu không chỉ giúp bạn bảo vệ hệ thống mà còn tiết kiệm tối đa chi phí vận hành lâu dài. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Steel Threaded Flange
