Strainers Filter: Types, Working Principle & Complete Selection Guide

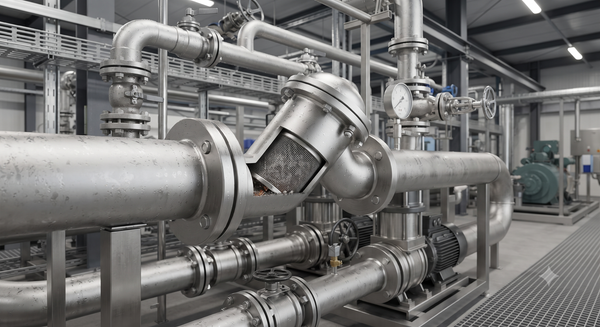

Why Are Industrial Pipelines Easily Damaged by Debris?

Bạn có bao giờ tự hỏi vì sao các hệ thống đường ống công nghiệp đắt đỏ lại thường xuyên gặp sự cố? Cặn bẩn, rỉ sét hay các mảnh vụn lẫn trong dòng chảy chính là "thủ phạm" gây ra tình trạng hỏng bơm, kẹt van, ăn mòn thiết bị trao đổi nhiệt và dẫn đến những khoản tổn thất lớn do dừng dây chuyền sản xuất.

Chính vì vậy, việc tích hợp strainers filter (thiết bị lọc cặn đường ống) đóng vai trò sống còn trong việc bảo vệ toàn bộ mạng lưới kỹ thuật. Thiết bị này giúp loại bỏ các hạt rắn không mong muốn ngay từ đầu nguồn, đảm bảo hệ thống industrial filtration vận hành trơn tru và bền bỉ theo thời gian.

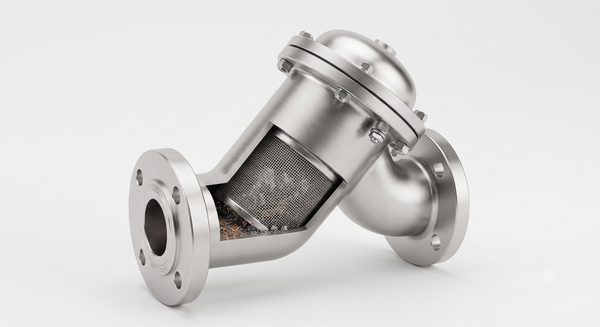

What Is a Strainers Filter?

Một strainers filter là thiết bị lọc cơ khí được lắp đặt trực tiếp trên các tuyến đường ống nhằm loại bỏ các hạt rắn, cặn bẩn, rỉ sét và tạp chất trước khi chúng kịp tiếp cận máy bơm, van công nghiệp, bộ trao đổi nhiệt hoặc các thiết bị kỹ thuật quan trọng khác.

Định nghĩa ngắn: Strainers filter là thiết bị lọc cơ khí lắp trên đường ống để loại bỏ cặn bẩn, tạp chất rắn, bảo vệ máy bơm, van và các thiết bị quan trọng khỏi hư hỏng.

Về cơ bản, thiết bị này hoạt động bằng cách sử dụng lưới lọc bên trong thân van để giữ lại rác thải, cho phép dòng lưu chất sạch đi qua mà không làm ảnh hưởng đáng kể đến lưu lượng hay áp suất tổng thể của hệ thống cấp nước và xử lý chất lỏng.

How Does a Strainers Filter Work?

Nguyên lý vận hành của strainers filter diễn ra theo một dòng chảy khép kín: dòng lưu chất chứa tạp chất đi vào cửa vào (inlet) của thiết bị, sau đó buộc phải đi qua lớp lưới lọc (screen).

Tại đây, các hạt rắn và cặn bẩn có kích thước lớn hơn mắt lưới sẽ bị giữ lại tại vùng chứa cặn (debris collection), trong khi dòng dung dịch sạch sẽ tiếp tục thoát ra ở cửa ra để đi đến các thiết bị phía sau. Quá trình này tạo ra một mức sụt áp nhỏ (pressure drop), đòi hỏi người vận hành cần định kỳ tháo xả hoặc làm sạch lưới lọc.

Main Components of a Strainers Filter

Cấu tạo tiêu chuẩn của một industrial strainer gồm các bộ phận chính sau:

• Body (Thân van): Thường được chế tạo từ gang xám, gang cầu, thép carbon hoặc các dòng stainless steel strainer (như Inox 304, Inox 316) nhằm đáp ứng áp lực và nhiệt độ cao.

• Filter Screen (Lưới lọc): Làm bằng thép không gỉ với kích thước mắt lưới đa dạng, đóng vai trò giữ lại cặn bẩn.

• Cover (Nắp đậy): Giúp cố định và dễ dàng tháo lắp khi cần vệ sinh lưới lọc bên trong.

• Drain Plug (Nút xả đáy): Cho phép xả nhanh cặn bẩn lắng đọng mà không cần tháo toàn bộ thiết bị ra khỏi hệ thống.

• Sealing Gasket (Gioăng làm kín): Đảm bảo độ kín khít tuyệt đối, chống rò rỉ lưu chất ra môi trường bên ngoài.

Types of Strainers Filter

Tùy theo đặc thù kỹ thuật của từng hệ thống fluid filtration, thị trường cung cấp nhiều chủng loại đa dạng:

• Y Strainer (Lọc chữ Y): Thiết kế nhỏ gọn, chuyên dụng để lọc cặn thô cho các không gian lắp đặt hẹp, tối ưu hóa công tác bảo trì định kỳ.

• Basket Strainer (Lọc giỏ): Có dung tích chứa cặn lớn, lý tưởng cho các hệ thống công suất cao yêu cầu diện tích bề mặt lọc rộng.

• Duplex Basket Strainer (Lọc giỏ kép): Gồm hai khoang lọc song song, cho phép chuyển đổi dòng chảy linh hoạt để vệ sinh mà không làm gián đoạn vận hành của nhà máy.

• Temporary Cone Strainer (Lọc tạm thời dạng nón): Thường được dùng trong giai đoạn chạy thử nghiệm nhà máy để bẫy các mảng hàn hoặc cặn bẩn tồn đọng trong đường ống mới.

• T Strainer (Lọc chữ T): Chuyên dùng cho các hệ thống đường ống kích thước lớn, lưu lượng dòng chảy cao.

Technical Specifications

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của các dòng pipeline strainer công nghiệp:

Strainers Filter vs Industrial Filters

Nhiều kỹ sư thường nhầm lẫn giữa strainers filter và các dòng bộ lọc tinh công nghiệp khác. Bảng so sánh dưới đây sẽ làm rõ điểm khác biệt:

Khi hệ thống cần bảo vệ thiết bị cơ khí khỏi các mảnh vỡ lớn, strainers filter là lựa chọn tối ưu. Ngược lại, nếu yêu cầu độ tinh khiết cao cho hóa chất hoặc nước uống tinh khiết, các hệ thống lọc tinh sẽ được ưu tiên.

Why Install a Strainers Filter?

Việc lắp đặt một pipeline filter chất lượng cao mang lại nhiều lợi ích thiết thực cho doanh nghiệp:

• Bảo vệ tối đa máy bơm, van công nghiệp và đồng hồ đo lưu lượng khỏi sự phá hoại của rác thải đường ống.

• Kéo dài tuổi thọ vận hành đáng kể cho toàn bộ hệ thống máy móc đắt tiền.

• Giảm thiểu tối đa tần suất bảo trì, sửa chữa ngoài kế hoạch và hạn chế tình trạng gián đoạn sản xuất.

• Tối ưu hóa độ ổn định của toàn bộ dây chuyền filtration system.

How to Select the Right Strainers Filter

Quá trình lựa chọn screen filter đòi hỏi phải đánh giá toàn diện các yếu tố kỹ thuật để đảm bảo hiệu suất tối ưu:

• Lưu chất (Fluid): Nước sạch, hóa chất, dầu, hơi nóng hay nước thải.

• Áp suất và Nhiệt độ: Phù hợp với định mức PN và giới hạn chịu nhiệt của hệ thống.

• Kích thước hạt cặn (Particle size): Quyết định độ thô/mịn của lưới lọc.

• Lưu lượng và Kết nối: Đảm bảo không gây sụt áp quá mức và tương thích với kích thước ống.

• Vật liệu: Ưu tiên stainless steel strainer cho môi trường ăn mòn hoặc thực phẩm.



Checklist ứng dụng thực tế:

•  Hệ thống cấp nước sạch và nước thải

•  Đường ống dẫn hơi nước (Steam) và khí nén

•  Hệ thống dầu nhiên liệu và hóa chất công nghiệp

•  Ngành chế biến thực phẩm và đồ uống

•  Hệ thống điều hòa không khí trung tâm HVAC

•  Hệ thống phòng cháy chữa cháy (Fire Protection)

•  Ngành đóng tàu và công nghiệp hàng hải (Marine)

Where Are Strainers Filters Used?

Các thiết bị debris removal này hiện diện không thể thiếu trong nhiều lĩnh vực công nghiệp trọng điểm như nhà máy xử lý nước, hệ thống HVAC tòa nhà, nhà máy hóa chất, ngành lọc dầu khí (Oil & Gas), dây chuyền thực phẩm và dược phẩm, các nhà máy điện năng, hệ thống phòng cháy chữa cháy và các khu chế xuất sản xuất công nghiệp nặng.

Common Installation Mistakes

Một số sai lầm phổ biến thường gặp trong quá trình triển khai bao gồm: chọn sai kích thước mắt lưới dẫn đến sụt áp lớn, lắp ngược hướng dòng chảy của van, chọn nhầm vật liệu gây ăn mòn nhanh chóng, hoặc bỏ qua lịch trình bảo trì định kỳ khiến lưới lọc bị tắc nghẽn hoàn toàn.

Installation Guide

Quy trình lắp đặt chuẩn kỹ thuật cho một industrial strainer gồm các bước:

1. Chọn vị trí: Đảm bảo không gian đủ rộng để tháo rời lưới lọc khi cần vệ sinh.

2. Kiểm tra hướng dòng chảy: Xác định mũi tên đúc trên thân van trùng khớp với hướng chảy của lưu chất.

3. Lắp gioăng làm kín: Đặt gioăng chính xác giữa các mặt bích để chống rò rỉ.

4. Siết bu lông: Vặn siết đều tay theo hình chữ thập để phân bổ lực ép đồng đều.

5. Thử áp lực và vận hành: Tiến hành test áp suất hệ thống trước khi chính thức đưa vào khai thác.

Maintenance Checklist

□ Vệ sinh và xả cặn lưới lọc định kỳ

□ Kiểm tra tình trạng mòn hoặc rách của gioăng làm kín

□ Kiểm tra dấu hiệu ăn mòn trên thân van

□ Theo dõi chỉ số pressure drop qua thiết bị lọc

□ Thay thế ngay lưới lọc mới nếu phát hiện bị biến dạng

□ Lập sổ theo dõi lịch trình kiểm tra tổng thể

FAQ

Frequently Asked Questions

• What is the difference between a strainer and a filter?

  Strainer chuyên dùng để giữ lại các hạt cặn thô, kích thước lớn bằng lưới kim loại cơ học, trong khi filter có khả năng giữ lại các hạt vi mô, tạp chất siêu mịn đòi hỏi lõi lọc hoặc màng lọc đặc thù.

• Which mesh size should I choose?

  Việc lựa chọn kích thước mắt lưới phụ thuộc vào yêu cầu bảo vệ của thiết bị phía sau; thông thường các ứng dụng nước thông thường dùng từ 40 đến 80 mesh, trong khi các dòng chảy đặc biệt có thể cần lưới mịn hơn.

• How often should a strainer be cleaned?

  Tần suất làm sạch phụ thuộc vào mức độ ô nhiễm của lưu chất trong đường ống, thường được theo dõi thông qua độ chênh lệch áp suất trước và sau van hoặc theo chu kỳ từ 1 đến 3 tháng/lần.

• Can strainers filter chemicals?

  Có, miễn là bạn lựa chọn đúng vật liệu thân van và lưới lọc chuyên dụng chống ăn mòn hóa chất như Inox 316 hoặc các hợp kim đặc biệt khác.

• Should I choose stainless steel or cast iron?

  Nên chọn gang (cast iron) cho hệ thống nước thông thường để tiết kiệm chi phí, và chọn stainless steel strainer cho các môi trường hóa chất, thực phẩm, nước biển hoặc nhiệt độ, áp suất cao để đảm bảo độ bền tối ưu.

Kết Luận + CTA

How to Choose the Best Strainers Filter

Việc trang bị một hệ thống strainers filter chuẩn xác là chìa khóa vàng giúp doanh nghiệp bảo vệ thiết bị, tiết kiệm chi phí vận hành và nâng cao hiệu suất tổng thể. Hãy luôn cân nhắc kỹ lưỡng các yếu tố về lưu lượng, áp suất, nhiệt độ, đặc tính lưu chất và yêu cầu bảo trì trước khi đưa ra quyết định đầu tư.
