Syphon Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Hệ Thống Công Nghiệp

Trong các hệ thống đường ống công nghiệp hoặc thiết bị đo đạc, chất lỏng hoặc hơi có nhiệt độ cao thường xuyên tác động trực tiếp đến các thành phần phía sau. Đặc biệt, đối với các thiết bị nhạy cảm như đồng hồ đo áp suất (pressure gauge), việc tiếp xúc trực tiếp với môi chất nóng hoặc hơi nước có thể làm sai lệch kết quả đo, thậm chí gây hỏng hóc thiết bị. Đây chính là lý do syphon (hay siphon) được sử dụng như một giải pháp trung gian không thể thiếu.

Syphon là một phụ kiện hoặc đoạn ống được thiết kế để tạo đường dẫn và hỗ trợ bảo vệ thiết bị khỏi tác động trực tiếp của môi chất nhiệt độ cao, đồng thời giúp tạo hoặc duy trì cột chất lỏng trong một số hệ thống đường ống chuyên dụng. Bài viết này sẽ giúp bạn hiểu rõ syphon là gì, cấu tạo, nguyên lý hoạt động, các loại phổ biến cũng như cách lựa chọn và lắp đặt chuẩn xác nhất.

Syphon Là Gì?

Syphon là một dạng đường dẫn hoặc phụ kiện có thiết kế đặc biệt nhằm dẫn chất lỏng và trong nhiều ứng dụng công nghiệp có thể tạo cột chất lỏng nhằm hỗ trợ bảo vệ thiết bị đo khỏi tác động trực tiếp của môi chất, đặc biệt là môi chất nóng.

Trong thực tế, bạn có thể bắt gặp các tên gọi khác như siphon. Bản chất của syphon là một đoạn ống được uốn nắn theo hình dạng phù hợp nhằm thực hiện các mục đích kỹ thuật trong hệ thống chất lỏng, và nó đặc biệt phổ biến trong ứng dụng kết nối với đồng hồ đo áp suất (pressure gauge).

Cần lưu ý rằng không nên hiểu mọi syphon chỉ đơn giản là “ống hút chất lỏng” thông thường. Trong lĩnh vực công nghiệp và hệ thống đường ống (piping system), syphon có những thiết kế chuyên dụng bằng các vật liệu chịu lực tốt nhằm phục vụ từng mục đích khắt khe của quá trình vận hành (process instrumentation).

Cấu Tạo Của Syphon Gồm Những Bộ Phận Nào?

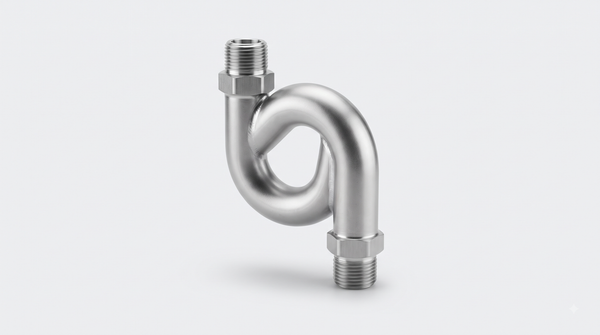

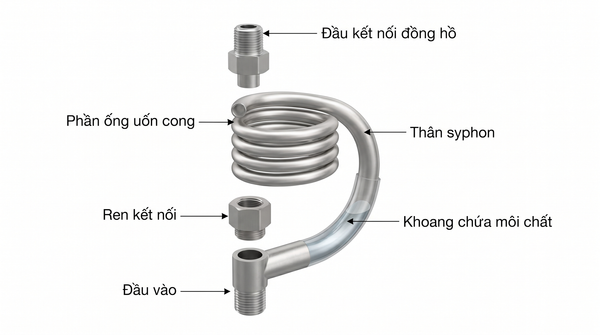

Cấu tạo của một ống syphon nhìn chung khá tinh gọn nhưng được tính toán kỹ lưỡng về mặt hình học để tối ưu hóa khả năngản nhiệt và giữ chất lỏng. Tùy theo từng loại, cấu tạo thường bao gồm các thành phần chính:

• Thân ống syphon: Đoạn ống chính chịu áp lực và dẫn truyền dòng môi chất.

• Phần uốn cong: Khu vực tạo hình chữ U hoặc các dạng cuộn (như pigtail, coil) để giữ lại một lượng chất lỏng ngưng tụ.

• Đầu kết nối và ren kết nối: Các đầu ren tiêu chuẩn giúp liên kết chắc chắn giữa đường ống và thiết bị đo (như đồng hồ áp suất).

• Vật liệu chế tạo: Thường sử dụng các chất liệu có độ bền cơ học cao như thép (carbon steel), inox (stainless steel), đồng (copper) hoặc các hợp kim chuyên dụng tùy thuộc vào môi trường làm việc.

Vật liệu chế tạo đóng vai trò cực kỳ quyết định. Nó không chỉ ảnh hưởng đến độ bền cơ học của phụ kiện mà còn đảm bảo khả năng tương thích hóa học tuyệt đối với môi chất, nhiệt độ khắc nghiệt và môi trường ăn mòn bên ngoài.

Nguyên Lý Hoạt Động Của Syphon

Nguyên lý vận hành của syphon dựa trên cơ động học chất lỏng và nguyên lý tản nhiệt tự nhiên trong đường ống:

1. Bước 1 - Môi chất đi vào syphon: Môi chất có nhiệt độ và áp suất cao từ đường ống chính di chuyển vào bên trong đoạn ống syphon.

2. Bước 2 - Hình dạng syphon tạo ra vùng chứa môi chất: Nhờ phần uốn cong đặc thù (dạng chữ U hoặc dạng cuộn), syphon có khả năng giữ lại một lượng chất lỏng ngưng tụ (thường là nước hoặc chính môi chất ngưng lại) bên trong lòng ống.

3. Bước 3 - Tạo lớp ngăn cách và bảo vệ nhiệt: Cột chất lỏng ngưng tụ này kết hợp với khoảng cách hình học của syphon đóng vai trò như một lớp đệm cách nhiệt. Nó giúp ngăn chặn hơi nóng hoặc dòng môi chất nhiệt độ cao tiếp xúc trực tiếp với bộ phận đo của thiết bị phía sau.

4. Bước 4 - Áp suất vẫn được truyền đến thiết bị: Syphon không hoạt động như một van đóng/mở ngắt quãng; nó vẫn duy trì thông suốt áp suất của hệ thống để truyền tải chính xác đến đồng hồ đo áp suất mà không làm suy hao áp lực.

Trong các hệ thống hơi (steam system) hay đường ống nhiệt độ cao, việc sử dụng syphon là bắt buộc để tránh tình trạng sốc nhiệt làm biến dạng hoặc hỏng hóc các bộ phận cơ khí nhạy cảm bên trong đồng hồ đo.

Các Loại Syphon Phổ Biến Hiện Nay

Tùy theo không gian lắp đặt, mức độ nhiệt độ và yêu cầu kỹ thuật của hệ thống, syphon được chia thành các dạng chính sau:

1. Syphon Chữ U (U-Shape Syphon)

• Có thiết kế đơn giản, gọn gàng với một khúc cua hình chữ U.

• Dễ dàng nhận biết và lắp đặt trong các không gian tiêu chuẩn.

• Khả năng giữ chất lỏng trong phần cong rất hiệu quả, phù hợp cho các ứng dụng đường ống thông thường và đo áp suất cơ bản.

2. Pigtail Syphon

• Được uốn lượn theo hình dạng vòng xoắn ốc giống như đuôi heo (pigtail).

• Thường được sử dụng phổ biến trong các ứng dụng hơi nước có nhiệt độ và áp suất cao.

• Cấu trúc vòng xoắn giúp tăng cường khoảng cách truyền nhiệt, làm mát môi chất hiệu quả trước khi đến thiết bị đo.

3. Coil Syphon

• Thiết kế dạng cuộn lò xo nhiều vòng.

• Giúp gia tăng đáng kể chiều dài đường dẫn nhiệt ngay trong một không gian lắp đặt tương đối nhỏ gọn.

• Thường được ứng dụng trong các hệ thống công nghiệp nặng đòi hỏi khả năng kiểm soát tác động nhiệt khắt khe.

Bên cạnh hình dạng, syphon còn được phân loại chi tiết theo vật liệu chế tạo như syphon thép, syphon inox hay syphon đồng. Người vận hành tuyệt đối không nên chọn mua chỉ dựa vào hình dáng bên ngoài mà phải đối chiếu kỹ lưỡng với thông số nhiệt độ, áp suất và tính chất hóa học của môi chất.

Syphon Cho Đồng Hồ Áp Suất Có Tác Dụng Gì?

Trong các dây chuyền công nghệ, syphon cho đồng hồ áp suất đóng vai trò là "tấm khiên" bảo vệ đắc lực. Khi được lắp đặt ở vị trí trung gian giữa đường ống chính và đồng hồ đo áp suất, nó mang lại những lợi ích thiết thực:

• Tạo khoảng cách vật lý và nhiệt độ an toàn giữa dòng môi chất nóng và đồng hồ.

• Giúp giảm thiểu tối đa ảnh hưởng nhiệt độ cực đoan lên ống Bourdon (bộ phận cảm biến chính của đồng hồ áp suất).

• Ngăn chặn hiện tượng quá nhiệt cục bộ làm mất độ chính xác của phép đo.

• Giúp tăng cường độ ổn định, kéo dài tuổi thọ vận hành cho thiết bị đo trong các điều kiện làm việc khắc nghiệt.

Sơ đồ kết nối tiêu chuẩn trong hệ thống thường tuân theo thứ tự:

$$\text{Đường ống chính} \rightarrow \text{Syphon} \rightarrow \text{Đồng hồ đo áp suất}$$

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Syphon

Để đảm bảo an toàn tuyệt đối cho hệ thống, bạn cần kiểm tra kỹ lưỡng 6 thông số kỹ thuật cốt lõi sau đây trước khi đặt mua:

1. Vật liệu: Inox (chống ăn mòn tốt, bền bỉ), Thép carbon (chịu lực tốt cho hệ thống hơi thông thường), Đồng hoặc các hợp kim đặc biệt tùy thuộc vào môi trường thực tế.

2. Kích thước và kiểu kết nối: Bao gồm kích thước ren kết nối với đường ống và kích thước ren kết nối với đồng hồ (ví dụ: ren trong, ren ngoài theo các tiêu chuẩn NPT, BSP...).

3. Áp suất làm việc: Phải đảm bảo phụ kiện chịu được áp suất cực đại của hệ thống mà không bị biến dạng hay nứt vỡ.

4. Nhiệt độ làm việc: Yếu tố sống còn khi sử dụng cho hơi nóng, nước nóng hoặc dầu truyền nhiệt ở nhiệt độ cao.

5. Tương thích môi chất: Vật liệu ống phải kháng được tính ăn mòn của dòng lưu chất bên trong.

6. Kiểu dáng: Lựa chọn dạng chữ U, pigtail hay coil sao cho phù hợp với không gian lắp đặt thực tế của nhà máy.

Syphon Khác Gì Với Ống Nối Thông Thường?

Nhiều người thường nhầm lẫn syphon với các đoạn ống nối thẳng thông thường. Bảng so sánh dưới đây sẽ làm rõ điểm khác biệt cốt lõi:

Syphon không đơn thuần là một đoạn ống bị uốn cong một cách ngẫu nhiên. Mọi đường cong và kích thước của nó đều được tính toán kỹ thuật để phục vụ mục đích tản nhiệt và bảo vệ thiết bị.

Syphon Được Sử Dụng Ở Đâu?

Nhờ đặc tính kỹ thuật ưu việt, syphon hiện diện trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống hơi (Steam system): Lắp đặt trên các đường ống dẫn hơi bão hòa, hơi quá nhiệt, nồi hơi (boiler) và các thiết bị trao đổi nhiệt.

• Hệ thống nước nóng: Các tuyến ống cấp nước nhiệt độ cao trong nhà máy hoặc hệ thống kỹ thuật tòa nhà.

• Ngành dầu khí và hóa chất: Kiểm soát áp suất dòng lưu chất có tính ăn mòn hoặc nhiệt độ lớn trong hệ thống ống công nghệ (process piping).

• Hệ thống HVAC và nhà máy sản xuất: Bất kỳ dây chuyền nào có sử dụng thiết bị đo áp suất tiếp xúc với môi chất nóng đều cần đến sự hỗ trợ của syphon.

Khi Nào Nên Sử Dụng Syphon?

Bạn nên cân nhắc tích hợp syphon vào hệ thống ngay khi gặp phải các điều kiện vận hành sau:

• Môi chất trong đường ống có nhiệt độ cao vượt quá giới hạn chịu đựng của đồng hồ đo áp suất.

• Hệ thống vận hành bằng hơi nước (steam) có nguy cơ gây sốc nhiệt cho thiết bị đo.

• Cần tạo một lớp chất lỏng đệm ngưng tụ để bảo vệ các cảm biến hoặc cơ cấu truyền động bên trong thiết bị đo lường.

• Hệ thống đo lường yêu cầu độ chính xác cao và cần hạn chế tối đa các yếu tố nhiễu do giãn nở nhiệt gây ra.

Những Sai Lầm Thường Gặp Khi Sử Dụng Syphon

Trong quá trình thi công và vận hành, kỹ thuật viên thường mắc phải một số sai lầm phổ biến sau:

1. Chọn sai vật liệu: Sử dụng vật liệu kém chất lượng trong môi trường hóa chất ăn mòn hoặc nhiệt độ cao dẫn đến rò rỉ nguy hiểm.

2. Sai kích thước ren: Không khớp giữa đầu nối của syphon với đường ống hoặc đồng hồ, buộc phải dùng thêm các đầu chuyển đổi rườm rà, dễ gây điểm yếu chịu áp.

3. Bỏ qua yếu tố nhiệt độ: Lắp đặt loại syphon chịu nhiệt thấp cho hệ thống hơi siêu nhiệt, gây hư hỏng thiết bị đo tức thời.

4. Lắp sai hướng: Không tận dụng được hình dạng chuyên dụng của syphon để giữ cột chất lỏng ngưng tụ tản nhiệt.

5. Không kiểm tra áp suất định mức: Sử dụng phụ kiện có giới hạn áp suất thấp hơn áp lực thực tế của hệ thống đường ống.



Hướng Dẫn Lựa Chọn Syphon Phù Hợp

Quy trình 5 bước chuẩn kỹ thuật giúp bạn chọn được sản phẩm tối ưu:

• Bước 1: Xác định chính xác tính chất môi chất (hơi nước, nước nóng, khí, dầu truyền nhiệt...).

• Bước 2: Xác định mức nhiệt độ làm việc tối đa và tối thiểu của hệ thống.

• Bước 3: Xác định áp suất làm việc định mức (Pressure rating).

• Bước 4: Lựa chọn vật liệu phù hợp (Inox 304/316, thép carbon...).

• Bước 5: Xác định kiểu dáng (U-shape, Pigtail, Coil) cùng kích thước và tiêu chuẩn ren kết nối.

Lưu ý khi lắp đặt và sử dụng

• Kiểm tra kỹ lưỡng ren kết nối trước khi vặn để tránh tình trạng chờn ren.

• Sử dụng vật liệu làm kín phù hợp (băng tan chuyên dụng, vòng đệm chịu nhiệt) để đảm bảo độ kín khít tuyệt đối.

• Lắp đặt đúng hướng theo khuyến cáo kỹ thuật để phần bẫy nước (khúc uốn) phát huy đúng tác dụng tản nhiệt.

• Tuyệt đối không dùng lực cơ học quá mức hay đòn bẩy dài khi siết làm biến dạng thân syphon.

• Thường xuyên kiểm tra hiện tượng rò rỉ sau khi hệ thống đi vào vận hành ổn định.

Câu Hỏi Thường Gặp Về Syphon

1. Syphon là gì?

   Syphon là một dạng đường dẫn/phụ kiện có thiết kế đặc biệt để dẫn chất lỏng và trong nhiều ứng dụng công nghiệp có thể tạo cột chất lỏng nhằm hỗ trợ bảo vệ thiết bị đo khỏi tác động trực tiếp của môi chất, đặc biệt là môi chất nóng.

2. Syphon dùng để làm gì?

   Syphon thường được sử dụng trong hệ thống đường ống, đặc biệt ở vị trí kết nối với đồng hồ áp suất, nhằm hạn chế ảnh hưởng của môi chất nhiệt độ cao lên thiết bị đo.

3. Syphon có những loại nào?

   Các dạng phổ biến gồm syphon chữ U, pigtail syphon và coil syphon. Ngoài ra còn có thể phân loại theo vật liệu như thép, inox hoặc đồng.

4. Có phải syphon nào cũng dùng cho nhiệt độ cao?

   Không. Cần kiểm tra thiết kế, vật liệu, áp suất và nhiệt độ làm việc của từng sản phẩm trước khi sử dụng.

5. Làm sao chọn syphon phù hợp?

   Cần xác định ít nhất môi chất, áp suất, nhiệt độ, vật liệu và kích thước/kiểu kết nối trước khi lựa chọn.

Kết Luận

Syphon là một phụ kiện tuy nhỏ nhưng đóng vai trò cốt lõi trong việc đảm bảo tuổi thọ và độ chính xác cho các thiết bị đo lường trong hệ thống đường ống công nghiệp. Việc nắm vững cấu tạo, nguyên lý hoạt động và các tiêu chí lựa chọn sẽ giúp hệ thống của bạn vận hành an toàn, bền bỉ và tiết kiệm chi phí bảo trì.

Nếu bạn đang cần lựa chọn syphon cho hệ thống đường ống, đồng hồ áp suất hoặc hệ thống hơi, hãy xác định trước môi chất, nhiệt độ, áp suất và kích thước kết nối. Việc lựa chọn đúng vật liệu và kiểu syphon sẽ giúp hệ thống vận hành ổn định và hạn chế rủi ro cho thiết bị đo. Liên hệ ngay với chúng tôi để được tư vấn chi tiết loại syphon phù hợp với thông số thực tế của hệ thống và nhận báo giá tốt nhất! Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Syphon
