Tê cầu công nghiệp – Giải pháp phân nhánh tối ưu và giảm tổn thất áp suất đường ống

Vì sao tê cầu được dùng phổ biến trong hệ thống đường ống?

Trong quá trình thiết kế và vận hành các mạng lưới đường ống công nghiệp, việc điều hướng và phân tách lưu chất là một bài toán kỹ thuật phức tạp. Khi một hệ thống cần chia nhánh dòng chảy từ một trục chính thành các đường ống phụ, các kỹ sư luôn phải đối mặt với nguy cơ sụt giảm áp suất cục bộ và rò rỉ tại các mối nối. Nếu sử dụng các phụ kiện đường ống không phù hợp hoặc chất lượng kém, dòng lưu chất va đập mạnh vào thành ống sẽ dễ gây hư hỏng, bào mòn nứt vỡ, và gây thất thoát năng lượng của toàn bộ hệ thống công nghiệp.

Một trong những vấn đề phổ biến nhất tại các công trình hiện nay là việc chọn sai kết cấu phụ kiện phân nhánh, ví dụ như dùng tê vuông thông thường cho các vị trí lưu lượng lớn, dẫn đến hiện tượng giảm áp đột ngột hoặc gây khó khăn trong việc bố trí không gian lắp đặt. Để xử lý triệt để thách thức này, sản phẩm tê cầu đã được nghiên cứu và ứng dụng như một giải pháp công nghệ cốt lõi. Đây là loại phụ kiện đường ống quan trọng giúp chia hướng dòng chảy hiệu quả, đảm bảo sự ổn định của áp suất và nâng cao tuổi thọ vận hành cho toàn bộ công trình.

Tê cầu là gì?

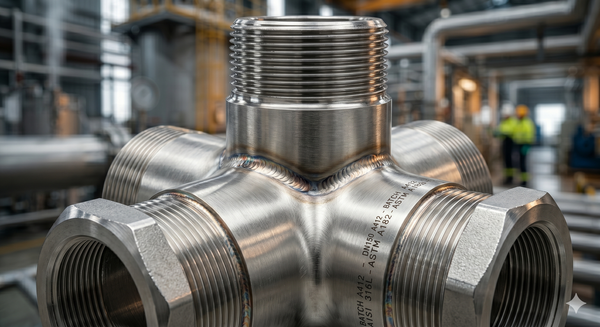

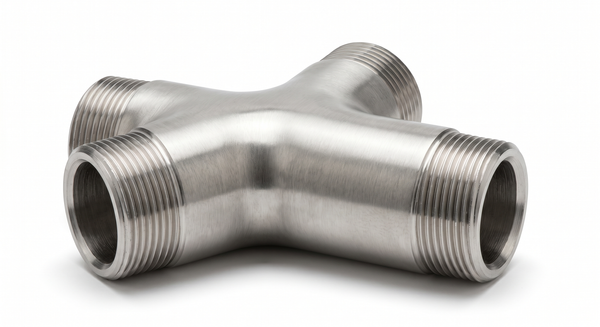

Tê cầu (hay còn gọi là khớp nối chữ T dạng bầu) là phụ kiện đường ống dùng để chia hoặc hợp dòng chảy theo dạng chữ T với phần thân được thiết kế bo cong phình to dạng hình cầu. Phụ kiện này thực hiện chức năng chuyên dụng là trích xuất hoặc gom các nhánh lưu chất trong hệ thống, đồng thời hỗ trợ giảm thiểu tối đa sự tổn thất áp suất và nhiễu loạn dòng chảy tại các điểm giao cắt.

Cấu tạo cơ bản của một sản phẩm phụ kiện tê cầu tiêu chuẩn bao gồm các thành phần:

• Ba đầu kết nối (3 Ports): Gồm một đầu vào, một đầu ra chính và một đầu nhánh phân phối lưu chất, được xử lý bề mặt phù hợp theo từng kiểu lắp đặt.

• Thân bầu dạng cầu (Spherical/Bulged Body): Phần trung tâm kết nối được đúc bo cong mềm mại thành một không gian hình cầu, giúp mở rộng thể tích khoang chứa tại điểm chuyển hướng nhằm tối ưu hóa động lực học chất lưu.



Nguyên lý hoạt động của tê cầu

Khi dòng lưu chất (nước, hơi nóng, khí nén hoặc hóa chất) di chuyển trong trục ống chính tiếp cận vào tê chia đường ống, một phần lưu lượng sẽ được phân phối qua nhánh vuông góc tùy theo áp suất phân bổ và sơ đồ điều tiết của hệ thống.

Điểm mấu chốt làm nên sự khác biệt của tê cầu nằm ở thiết kế bo cong dạng bầu tại vùng ngã ba:

• Giảm xoáy dòng chảy: Khác với các góc sắc cạnh, cấu trúc cầu tạo không gian chuyển tiếp mượt mà, giúp các phân tử chất lỏng chuyển hướng bo tròn theo vách, giảm hiện tượng dòng xoáy lẩn quẩn tại góc chết.

• Giảm tổn thất áp suất (Head loss): Nhờ triệt tiêu xung lực cản nghịch dòng, năng lượng động năng của lưu chất ít bị chuyển hóa thành nhiệt năng hay ma sát thành ống, giúp duy trì áp suất đầu ra ở mức tối đa.

• Hạn chế va đập lưu chất (Water hammer): Thân cầu hoạt động giống như một buồng giảm chấn nhẹ, làm phân tán lực tác động của dòng chảy tốc độ cao khi đột ngột đổi hướng, bảo vệ thành ống khỏi nguy cơ rạn nứt do mỏi vật liệu.

Vì sao hệ thống áp lực cao ưu tiên thiết kế bo cong hơn tê vuông?

Khi lưu chất di chuyển với áp lực lớn và vận tốc cao, bất kỳ một chướng ngại vật vuông góc 90 độ nào cũng hoạt động như một bức tường cản. Đối với tê vuông thông thường, dòng chảy đập trực tiếp vào vách đối diện tạo ra vùng áp suất âm, lực cản lớn và sinh ra bọt khí xâm thực ăn mòn kim loại. Thiết kế bo cong của tê bầu hướng dòng chảy đi theo một đường cung mềm mại, phân bổ đều ứng suất cơ học lên toàn bộ diện tích bề mặt, giúp hệ thống vận hành êm ái và an toàn tuyệt đối.

Các loại tê cầu phổ biến hiện nay

Để đáp ứng các tiêu chuẩn khắt khe trong thiết kế cơ điện, tổng kho cung cấp đa dạng dòng sản phẩm tê công nghiệp được phân loại dựa theo các tiêu chí rõ ràng:

Phân loại theo cấu tạo hình học

1. Tê cầu đều (Equal Tee): Cả ba đầu kết nối (đầu vào, đầu ra và đầu nhánh) đều có kích thước đường kính danh nghĩa (DN) bằng nhau. Được dùng khi đường ống nhánh có yêu cầu lưu lượng tương đương trục chính.

2. Tê cầu giảm (Reducing Tee / Tê thu): Phần đầu nhánh phân phối có kích thước nhỏ hơn hai đầu trục chính. Thiết kế này vừa giúp chia nhánh vừa tăng tốc độ dòng chảy hoặc tăng áp suất cục bộ cho đường ống phụ.

Phân loại theo phương thức kết nối

• Tê hàn (Butt-weld / Socket-weld): Đầu ống được vát cạnh để hàn đối đầu hoặc hàn bọc sọc, tạo nên một liên kết kín tuyệt đối, chịu được áp lực cực cao và không bị rò rỉ theo thời gian.

• Tê ren (Threaded): Sử dụng các bước ren tiêu chuẩn ở các đầu kết nối, vặn trực tiếp vào ống. Phù hợp cho đường ống nhỏ, áp suất thấp và dễ tháo lắp khi bảo trì.

• Tê mặt bích (Flanged): Cả ba đầu của tê đều được tích hợp sẵn thấu bích, liên kết với hệ thống bằng bulong. Phương pháp này cực kỳ chắc chắn, dùng cho các đường ống lớn và thiết bị cần tháo rời định kỳ.

Phân loại theo chủng loại vật liệu

• Tê cầu inox (Inox 304, Inox 316): Chống ăn mòn tuyệt đối, chịu nhiệt tốt, thường dùng làm tê inox 304 trong nhà máy chế biến thực phẩm, dược phẩm, hóa chất.

• Tê cầu thép (Thép carbon, thép mạ kẽm): Chịu lực va đập cơ học tốt, chịu tải cao, chuyên dụng làm tê cầu thép cho hệ thống PCCC, dầu khí, HVAC.

• Tê cầu nhựa (PVC, UPVC, PPH, PVDF): Kháng hóa chất, không bị ăn mòn điện hóa, trọng lượng nhẹ, dùng cho đường nước thải, hóa chất xi mạ.

• Tê cầu đồng: Thường có kích thước nhỏ, dùng phổ biến trong hệ thống khí nén, đường ống đồng của điều hòa trung tâm hoặc ga dân dụng.

Thông số kỹ thuật của tê cầu

Khi lựa chọn pipe tee fitting cho dự án, việc đối chiếu chính xác các thông số kỹ thuật là điều kiện tiên quyết để đảm bảo tính đồng bộ hệ thống:

• Dải kích thước danh nghĩa: DN15, DN20, DN25... cho đến DN300 (tương thích từ các hệ thống ống nhỏ đến các trục đường ống chính công nghiệp).

• Tiêu chuẩn chế tạo hình học:

  • Tiêu chuẩn Mỹ: ANSI / ASME B16.9 (cho phụ kiện hàn), B16.11 (cho phụ kiện ren/hàn áp lực).

  • Tiêu chuẩn Nhật Bản: JIS B2311, JIS B2312.

  • Tiêu chuẩn Đức / Châu Âu: DIN 2615.

• Áp lực làm việc tiêu chuẩn: Thường chia theo phân cấp Sch10, Sch40, Sch80 cho phụ kiện hàn hoặc Class 150, Class 300, PN10, PN16 cho phụ kiện lắp bích.

• Độ dày thành ống: Thiết kế đồng bộ với độ dày của ống dẫn để đảm bảo không tạo ra gờ cản dòng ở mặt trong mối nối.



So sánh tê cầu và tê vuông

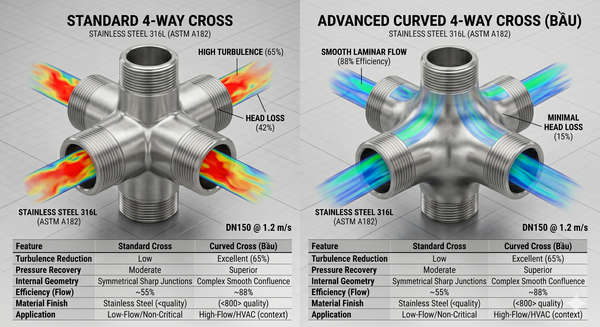

Để giúp các chủ đầu tư và kỹ sư có cái nhìn trực quan trước khi đưa ra quyết định mua hàng, dưới đây là bảng so sánh chi tiết giữa hai dòng phụ kiện:

Phân tích chuyên sâu từ chuyên gia:

• Khi nào nên chọn tê cầu? Nên ưu tiên sử dụng thiết bị bầu dòng trong các hệ thống tuần hoàn kín như trục bơm tăng áp PCCC, đường ống hơi nóng (steam) của lò hơi, hay các đường ống dẫn hóa chất nồng độ cao. Tại các vị trí này, việc giảm thiểu ma sát không chỉ bảo vệ phụ kiện mà còn giúp giảm tải cho máy bơm, tiết kiệm lượng điện năng tiêu thụ khổng lồ trong dài hạn.

• Khi nào tê vuông là đủ? Nếu bạn chỉ thiết kế mạng lưới thoát nước thải sinh hoạt theo phương thức tự chảy, các đường ống thông hơi, hoặc hệ thống tưới tiêu nông nghiệp áp lực thấp, tê vuông sẽ là giải pháp kinh tế tối ưu giúp giảm chi phí vật tư ban đầu cho công trình.



Vì sao tê cầu giúp giảm tổn thất áp suất?

Để hiểu sâu hơn về tính ưu việt của thiết bị này, chúng ta cần phân tích cấu trúc thủy động lực học bên trong lòng cấu kiện. Khi dòng chất lỏng di chuyển thẳng và gặp ngã ba vuông góc của một tê thông thường, theo quán tính, dòng lưu chất sẽ đập mạnh vào thành vách đối diện. Hiện tượng này tạo ra các vùng áp suất nghịch và các dòng xoáy cuộn (vortex). Dòng xoáy này tiêu thụ một phần lớn động năng của dòng chảy chính, tạo ra lực cản và dẫn đến sự sụt áp lớn sau khi đi qua phụ kiện.

Đối với dòng sản phẩm cấu trúc dạng cầu, khoang trung tâm được thiết kế phình rộng ra theo một tỷ lệ tính toán kỹ thuật chính xác. Khi lưu chất đi vào buồng cầu, không gian mở rộng tạm thời làm giảm vận tốc đỉnh, tạo điều kiện cho dòng chảy uốn cong mượt mà theo biên dạng vách ngăn hướng về đường ống nhánh. Kết quả là dòng chảy tách ra một cách êm ái, triệt tiêu đến 80% các dòng xoáy nhiễu loạn. Việc duy trì được lưu lượng ổn định và giảm tổn thất áp suất giúp hệ thống đạt hiệu suất vận hành cao nhất, hạn chế tối đa hiện tượng rung lắc đường ống do búa nước gây ra.

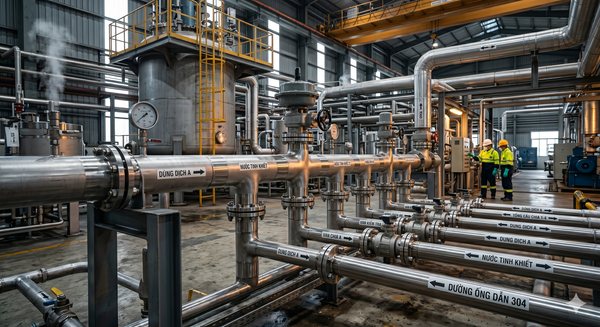

Tê cầu được ứng dụng trong những hệ thống nào?

Sở hữu nhiều đặc tính kỹ thuật vượt trội, dòng sản phẩm này hiện diện tại hầu hết các dự án cơ điện và hạ tầng quy mô lớn:

• Hệ thống cấp thoát nước công nghiệp: Ứng dụng làm tê hệ thống nước tại các trạm bơm tăng áp tòa nhà cao tầng, nhà máy cấp nước đô thị nơi áp lực đường ống luôn duy trì ở mức cao.

• Hệ thống HVAC và Chiller: Sử dụng trong mạng lưới đường ống dẫn nước lạnh, nước nóng điều hòa trung tâm nhằm đảm bảo tuần hoàn chất lưu tối ưu, không làm giảm công suất lạnh của hệ thống.

• Mạng lưới đường ống PCCC: Đóng vai trò là linh kiện tê chịu áp lực chịu trách nhiệm trích xuất dòng nước từ trục chính sang các họng phun cứu hỏa, đòi hỏi độ bền tuyệt đối khi kích hoạt áp lực đột ngột.

• Nhà máy hóa chất, lọc dầu: Sử dụng các loại tê cầu inox hoặc nhựa cao cấp chuyên dụng chịu được môi trường ăn mòn cực đoan và nhiệt độ cao của lưu chất đặc thù.

Sai lầm thường gặp khi chọn tê cầu

Dù phụ kiện có chất lượng cao đến đâu, hệ thống vẫn có thể đối mặt với nguy cơ mất an toàn nếu quá trình chọn mua mắc phải các lỗi kỹ thuật sau:

1. Không đồng bộ vật liệu: Sử dụng tê cầu bằng thép carbon thông thường lắp chung với hệ thống đường ống inox 304. Sự chênh lệch về điện thế giữa hai kim loại khi tiếp xúc với lưu chất dẫn điện sẽ gây ra hiện tượng ăn mòn điện hóa cực nhanh tại mối nối.

2. Chọn sai độ dày và áp lực: Mua phụ kiện có độ dày Sch10 lắp vào hệ thống ống chịu áp Sch40. Độ dày thành bích của tê không đủ khả năng chịu lực sẽ dẫn đến biến dạng, thậm chí nứt vỡ khi hệ thống tăng áp tối đa.

3. Lắp sai hướng dòng chảy ở dòng tê giảm: Đối với hệ thống hợp dòng (hai dòng nhỏ nhập thành một dòng lớn), việc lắp ngược chiều hướng bầu của tê sẽ tạo ra xung đột dòng chảy mạnh, gây rung lắc nghiêm trọng toàn bộ giá đỡ tê công trình.

Checklist chọn tê cầu phù hợp

Để đảm bảo hiệu quả kinh tế và tính chính xác kỹ thuật, bộ phận thu mua vật tư có thể áp dụng checklist 6 bước tiêu chuẩn sau trước khi đặt hàng:

• Bước 1: Xác định môi trường lưu chất: Lưu chất bên trong là nước sạch, nước thải, hơi nước bão hòa, khí nén hay hóa chất ăn mòn? (Để chọn vật liệu: Inox, Thép, Nhựa hay Đồng).

• Bước 2: Kiểm tra áp lực làm việc tối đa: Xác định áp lực thiết kế của hệ thống (PN10, PN16, PN25...) để chọn phụ kiện có độ dày và phân cấp áp lực tương thích.

• Bước 3: Lựa chọn kiểu cấu tạo: Hệ thống cần tê đều (ba đầu bằng nhau) hay tê giảm (nhánh thu nhỏ) để tối ưu lưu lượng?

• Bước 4: Đồng bộ phương thức kết nối: Xác định hệ thống ưu tiên kết nối bằng phương pháp nào: Hàn đối đầu, vặn ren hay bắt mặt bích?

• Bước 5: Xác định kích thước danh nghĩa (DN): Kiểm tra đường kính ngoài thực tế của ống dẫn để đối chiếu mã DN chính xác của phụ kiện.

• Bước 6: Kiểm tra chứng từ chất lượng CO-CQ: Đảm bảo sản phẩm có nguồn gốc xuất xứ rõ ràng và đạt các bài kiểm tra áp lực thủy tĩnh từ nhà máy sản xuất uy tín.



Lưu ý khi lắp đặt tê cầu

Quá trình thi công ngoài công trường quyết định trực tiếp đến độ bền vận hành của toàn bộ hệ thống. Hãy tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

• 5 bước lắp đặt đúng kỹ thuật cho hệ thống phụ kiện kết nối:

  1. Làm sạch và chuẩn bị: Vệ sinh sạch sẽ bụi bẩn, ba-via ở các đầu kết nối của tê và đường ống.

  2. Căn chỉnh đồng tâm: Đảm bảo trục đường ống chính và đầu nhánh vuông góc tuyệt đối, không được có hiện tượng cưỡng bức, lệch tâm khi đưa phụ kiện vào vị trí.

  3. Đặt gioăng làm kín (cho kết nối bích/ren): Sử dụng gioăng chịu nhiệt hoặc cao su chuyên dụng đặt chính xác ở tâm tiếp xúc.

  4. Tiến hành liên kết: Nếu là mối hàn, thực hiện hàn đính các điểm trước khi đi đường hàn chết toàn bộ chu vi ống. Nếu là kết nối ren/bích, tiến hành siết đều tay theo sơ đồ đối xứng để lực ép phân bổ đều lên bề mặt.

  5. Thử áp thử nghiệm (Test áp): Trước khi đưa hệ thống vào vận hành chính thức, bắt buộc phải chạy thử với áp lực nước bằng 1,5 lần áp lực thiết kế để kiểm tra độ kín của các mối nối.

Câu hỏi thường gặp về tê cầu (FAQ)

Tê cầu và tê thường khác nhau cơ bản ở điểm nào?

Điểm khác biệt lớn nhất nằm ở cấu trúc hình học bên trong. Tê thường (tê vuông) có vách ngăn giao cắt góc 90 độ sắc cạnh, gây lực cản lớn. Tê cầu có phần thân trung tâm đúc phình to bo tròn dạng hình cầu, giúp dòng chảy di chuyển mượt mà hơn, triệt tiêu dòng xoáy và giảm sụt áp.

Tê cầu inox 304 có thể dùng cho hệ thống dẫn dung dịch acid mạnh không?

Tùy thuộc vào nồng độ và nhiệt độ của acid. Inox 304 kháng ăn mòn tốt với hầu hết các loại acid hữu cơ loãng và kiềm. Tuy nhiên, nếu hệ thống của bạn dẫn acid vô cơ đậm đặc (như H2SO4 98% hoặc HCl đặc) ở nhiệt độ cao, bạn nên chuyển sang sử dụng dòng sản phẩm làm từ vật liệu nhựa kỹ thuật cao cấp như PVDF hoặc sử dụng dòng tê thép lót màng Teflon (PTFE) bên trong.

Tại sao giá thành của các dòng tê bầu, tê cầu luôn cao hơn tê thường?

Do quy trình gia công chế tạo phức tạp hơn rất nhiều. Để tạo ra biên dạng cầu đồng đều với độ dày vách đạt chuẩn áp lực, nhà sản xuất phải áp dụng công nghệ đúc áp lực cao và sử dụng khuôn đúc chuyên dụng, định hình dập nóng khắt khe hơn so với việc cắt hàn hoặc đúc các khối vuông thông thường.

Có nên sử dụng tê cầu cho hệ thống công nghiệp?

Đầu tư vào tính ổn định lâu dài luôn là chiến lược phát triển bền vững của mọi doanh nghiệp. Với cấu trúc bo cong dạng bầu độc đáo, tê cầu không chỉ tối ưu hóa động lực học dòng chảy, giảm thiểu tổn thất áp suất mà còn giúp bảo vệ toàn bộ hệ thống đường ống trước các nguy cơ thủy kích và ăn mòn xâm thực. Việc ứng dụng dòng phụ kiện cao cấp này là giải pháp kỹ thuật bắt buộc cho các hệ thống đòi hỏi độ an toàn cao, giúp giảm chi phí điện năng vận hành máy bơm và triệt tiêu hoàn toàn các rủi ro dừng máy sửa chữa do sự cố rò rỉ đường ống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Tê Cầu
