Tê Cong 90: Giải Pháp Chia Nhánh Và Tối Ưu Dòng Chảy Đường Ống

Trong thiết kế kỹ thuật của các hệ thống lưu chất, việc điều hướng và phân tách dòng chảy luôn đòi hỏi những tính toán khắt khe về mặt động lực học. Khi mạng lưới đường ống đối mặt với yêu cầu vừa phải đổi hướng vừa phải phân chia lưu lượng trong một không gian lắp đặt hạn chế, tê cong 90 xuất hiện như một phụ kiện định hình chiến lược. Khác với các đầu nối vuông góc thông thường dễ gây ra hiện tượng sụt áp, phụ kiện này sở hữu kết cấu uốn lượn mềm mại, giúp dòng lưu chất chuyển động mượt mà. Tuy nhiên, nếu nhà thầu chọn sai kích thước, áp lực hoặc vật liệu, hệ thống rất dễ đối mặt với rủi ro cản dòng, rò rỉ tại mối nối và làm giảm sút hiệu suất của toàn bộ thiết bị đầu cuối.

Khi Nào Cần Sử Dụng Đầu Tê Cong 90 Trong Thực Tế?

Sự xuất hiện của dòng tê nối 90 độ là bắt buộc trong những cấu trúc mạng lưới đường ống có sơ đồ phân phối phức tạp và đòi hỏi hiệu suất dòng chảy cao.

• Hệ thống đường ống cần đổi hướng và chia nhánh: Tại các vị trí trục ống chính đi qua phân đoạn góc phòng hoặc hành lang kỹ thuật, hệ thống vừa phải bẻ góc để chạy dọc theo tường, vừa phải tách ra một đường ống phụ nhỏ hơn để cấp vào các thiết bị.

• Không gian lắp đặt bị giới hạn: Ở những khu vực hộp kỹ thuật chật hẹp, việc sử dụng kết hợp một chiếc co nối và một chiếc tê thông thường sẽ chiếm rất nhiều diện tích và làm tăng số lượng mối nối dán keo hoặc hàn xì, tạo ra nhiều điểm mù có nguy cơ rò rỉ.

Mặc dù mang lại giải pháp không gian hoàn hảo, kỹ sư vận hành thường xuyên gặp phải những bài toán hóc búa do chọn sai phụ kiện tê cong 90. Việc lạm dụng các phụ kiện góc vuông sắc cạnh thông thường thay vì thiết kế cong khiến dòng chảy bị cản trở đột ngột, tạo ra hiện tượng lòng xoáy nội bộ và ma sát lớn. Điều này không chỉ gây mất áp suất nghiêm trọng mà còn khiến mối liên kết giữa ống và phụ kiện liên tục chịu ứng suất động lớn, dẫn đến hiện tượng rạn nứt nắp chụp, xì nước ngầm sau một thời gian ngắn vận hành.

Tê Cong 90 Là Gì? Định Nghĩa Kỹ Thuật

Tê cong 90 là loại phụ kiện đường ống có dạng ba ngả đặc biệt, kết hợp tính năng của một chiếc co góc và một chiếc tê chia nhánh. Phụ kiện này dùng để đóng và phân tách dòng lưu chất thành hai ngả vuông góc nhau với phần góc chuyển hướng được bo cong mềm mại để tối ưu hóa thủy động lực học.

Về cấu tạo cơ học, phụ kiện bao gồm các phân đoạn liên kết chính xác:

• Một đầu trục chính (Main Run): Đoạn thân nằm trên đường thẳng của trục ống chính, đón dòng lưu chất đi vào.

• Một nhánh vuông góc (90-Degree Branch): Nhánh rẽ hướng được đúc uốn lượn cong một góc 90 độ so với trục chính, giúp dòng lưu chất đổi hướng mượt mà hơn góc vuông phẳng.

• Cửa kết nối phụ kiện (Connection Ends): Được gia công theo nhiều kiểu liên kết cơ học như đầu trơn dán keo keo hóa chất, đầu tiện ren trong/ren ngoài chịu áp, hoặc vách mỏng để hàn đối đầu, hàn bọc đúc.

Nguyên Lý Hoạt Động Của Tê Cong 90

Nguyên lý vận hành của dòng pipe fitting tee này dựa trên cơ chế phân dòng giảm tổn thất cục bộ. Khi dòng lưu chất di chuyển với vận tốc cao tiến vào lòng phụ kiện, một phần lưu lượng sẽ đi thẳng qua đầu chính, phần còn lại sẽ trượt dọc theo vách cong của nhánh rẽ. Thiết kế bo cong bán kính lớn (Long Radius) giúp triệt tiêu xung lực va đập đột ngột của dòng nước vào thành ống, ngăn ngừa sự hình thành các túi khí và vùng xoáy ngược gây cản trở dòng chảy.

Nhờ cấu trúc bo cong thông minh này, tổn thất áp suất (Head Loss) tại điểm rẽ nhánh giảm xuống mức tối thiểu so với việc sử dụng các loại tê vuông góc truyền thống. Đồng thời, biên dạng cong dẻo giúp phân bổ đều áp lực thủy tĩnh lên toàn bộ bề mặt trong của phụ kiện, từ đó làm giảm đáng kể hiện tượng rung chấn và hiện tượng búa nước (Water Hammer) tác động lên các giá đỡ ống khi hệ thống đóng ngắt van đột ngột.

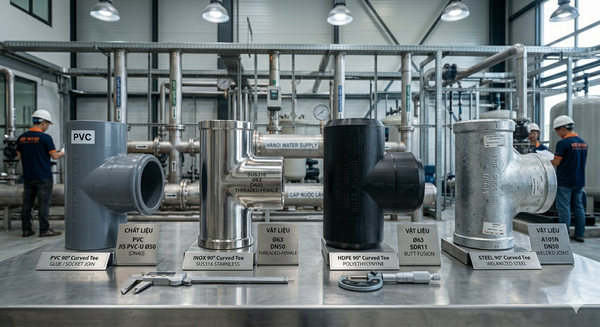

Các Loại Tê Cong 90 Phổ Biến Hiện Nay Trên Thị Thị Trường

Tùy thuộc vào áp suất, nhiệt độ và đặc tính hóa học của lưu chất vận chuyển, dòng phụ kiện này được sản xuất trên nhiều nền vật liệu khác nhau:

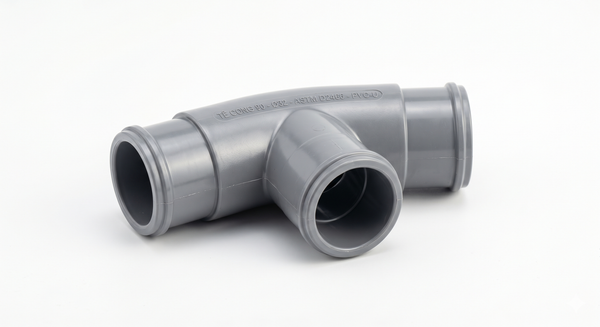

Tê cong 90 PVC

Được đúc từ hợp chất nhựa polyvinyl clorua, dòng tê cong 90 pvc là sản phẩm quốc dân trong phân khúc dân dụng nhờ giá thành rẻ, bề mặt lòng ống trơn láng tuyệt đối và trọng lượng siêu nhẹ. Loại tê nhựa pvc này kết nối rất nhanh bằng keo dán nhựa, chuyên dùng cho các đường ống cấp thoát nước lạnh hộ gia đình, hệ thống thoát nước mưa và các trục ống tưới tiêu nông nghiệp sân vườn.

Tê cong 90 PPR

Được sản xuất từ vật liệu nhựa chịu nhiệt Polypropylene Random Copolymer, dòng ppr tee fitting này có khả năng vận hành liên tục dưới nhiệt độ lên đến 95 độ C. Kết nối bằng phương pháp hàn nhiệt nóng chảy giúp phụ kiện và ống gắn kết thành một khối đồng chất, chuyên dụng cho các trục đường ống dẫn nước nóng sinh hoạt, hệ thống sưởi trung tâm tòa nhà.

Tê cong 90 HDPE

Chế tạo từ nền nhựa Polyethylene mật độ cao, dòng hdpe tee fitting này sở hữu độ dẻo dai cơ học xuất sắc, chịu được áp lực kéo dãn lớn và không bị nứt vỡ khi chôn ngầm dưới lòng đất chịu rung chấn. Phụ kiện thường có kích thước lớn, kết nối bằng phương pháp hàn đối đầu nhiệt hoặc siết phụ kiện rắc co, là lựa chọn số một cho các tuyến ống cấp nước sạch đô thị.

Tê cong 90 inox

Được sản xuất từ các mác thép không gỉ cao cấp như SUS 304 hay SUS 316, dòng tê inox này trơ hoàn toàn trước các tác nhân oxy hóa và hóa chất ăn mòn mạnh. Với bề mặt vi sinh siêu sạch, dòng stainless steel tee này là phụ kiện không thể thay thế trong các dây chuyền chế biến sữa, nước giải khát, thực phẩm, dược phẩm và hệ thống dẫn lưu hóa chất phòng thí nghiệm.

Tê cong 90 thép

Bao gồm dòng thép đen và thép mạ kẽm nhúng nóng, được sản xuất theo các tiêu chuẩn độ dày khắt khe như SCH20, SCH40. Phụ kiện chịu được áp suất vận hành cực lớn và nhiệt độ cao, là xương sống trong mạng lưới đường ống dẫn hơi nước quá nhiệt của lò hơi, hệ thống khí nén áp lực cao và đường ống trục chính của hệ thống phòng cháy chữa cháy (PCCC).

Các Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để tránh những sai sót kỹ thuật gây lãng phí vật tư, khi lựa chọn phụ kiện, bạn cần kiểm soát chặt chẽ các thông số kỹ thuật sau:

• Kích thước định danh đường ống (DN): Thông số đường kính trong danh nghĩa của phụ kiện để đồng bộ với ống thép hoặc ống nhựa, bao gồm các kích cỡ phổ thông như DN15, DN20, DN50, DN100. Cần lưu ý nếu nhánh rẽ có kích thước nhỏ hơn trục chính, bạn phải chọn dòng tê giảm (reducing tee).

• Cấp áp lực và độ dày vách (Pressure Rating): Đối với phụ kiện nhựa, thông số thể hiện qua cấp PN (PN10, PN16). Đối với phụ kiện thép công nghiệp, thông số được tính theo độ dày danh định Schedule (SCH20, SCH40, SCH80). Cấp độ dày càng cao, khả năng chịu áp suất tĩnh của phụ kiện càng lớn.

• Kiểu kết nối cơ học: Tùy thuộc vào phương án thi công để chọn dòng tê ren (kết nối răng), tê hàn (hàn đối đầu hoặc hàn bọc đúc) hoặc đầu loe dán keo.

• Tiêu chuẩn sản xuất (Standards): Phụ kiện phải tuân thủ các hệ kích thước chuẩn quốc tế như tiêu chuẩn ANSI (Mỹ), tiêu chuẩn JIS (Nhật Bản) hoặc DIN (Đức) để đảm bảo các bước ren hoặc đường kính ngoài trùng khớp tuyệt đối với thiết bị van công nghiệp đi kèm.

Sự Khác Biệt Giữa Tê Cong 90 Và Co 90 (Elbow 90)

Rất nhiều người thường nhầm lẫn hoặc lúng túng khi phân biệt ứng dụng của hai loại phụ kiện đường ống phổ biến này:

Phân tích kỹ thuật: Tê cong 90 mang lại sự linh hoạt vượt trội trong việc thiết kế sơ đồ mạch vòng phân phối lưu chất. Một chiếc tê cong 90 có thể thay thế hoàn toàn cho cụm bao gồm một chiếc co 90 thông thường kết hợp với một chiếc tê thẳng, giúp hệ thống cắt giảm được số lượng mối nối cơ học, giảm thiểu tối đa nguy cơ rò rỉ và tiết kiệm không gian lắp đặt cho phòng kỹ thuật.

Vì Sao Tê Cong 90 Bị Rò Rỉ Hoặc Hư Hỏng?

Sự cố hư hỏng tại các điểm ngã ba đường ống thường để lại hậu quả nặng nề cho toàn hệ thống, nguyên nhân chủ yếu bắt nguồn từ các sai sót:

Trước hết là do lỗi lắp đặt sai lệch trục đường ống. Khi hai đầu ống không thẳng hàng, người thợ cố tình dùng lực siết bulong hoặc ép keo để kéo ống vào họng tê sẽ tạo ra một lực cưỡng bức uốn nén liên tục lên cổ phụ kiện. Khi hệ thống đi vào vận hành, sự rung lắc của máy bơm kết hợp với ứng suất phá hủy này sẽ làm nứt toác gốc nhánh rẽ.

Bên cạnh đó, việc chọn sai vật liệu (ví dụ dùng tê nhựa uPVC cho môi trường có nhiệt độ cao hoặc áp lực vượt giới hạn PN cho phép) sẽ khiến phụ kiện bị lão hóa cấp tốc, giòn vỡ dưới tác động của áp suất thủy tĩnh.

Hậu quả của việc rò rỉ ngã ba vô cùng phức tạp. Nó gây sụt áp toàn hệ thống, làm rò rỉ nước ngầm hoặc hóa chất ra sàn nhà máy, phá hủy kết cấu hạ tầng xung quanh. Chi phí tháo dỡ một cụm ngã ba đường ống để sửa chữa, thay thế vật tư luôn cao gấp nhiều lần so với một đoạn ống thẳng do phải ngắt toàn bộ mạch vòng phân phối và ảnh hưởng trực tiếp đến tiến độ sản xuất của toàn nhà máy.

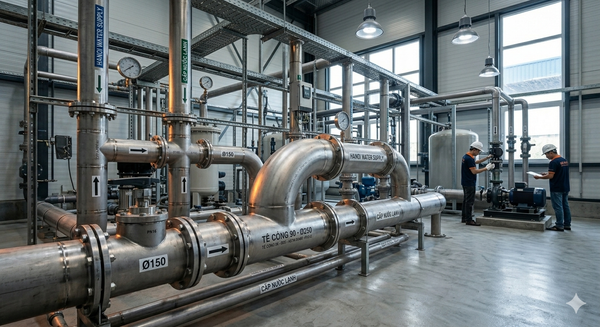

Ứng Dụng Thực Tế Của Tê Cong 90 Trong Các Ngành Công Nghiệp

Sở hữu kết cấu thủy lực tối ưu, phụ kiện này là cấu phần không thể thiếu trong nhiều hệ thống:

• Hệ thống cấp thoát nước tòa nhà: Dùng tại các trục đứng kỹ thuật để phân chia nước sinh hoạt về các tầng hoặc các phòng vệ sinh một cách nhanh chóng.

• Hệ thống điều hòa không khí (Phụ kiện HVAC): Luân chuyển dòng nước lạnh Chiller đến các bộ trao đổi nhiệt FCU/AHU mà không gây mất áp lực dòng.

• Hệ thống phòng cháy chữa cháy (Phụ kiện PCCC): Trục bách phân chia nước từ đường ống chính ra các đầu phun Sprinkler chữa cháy tự động, đòi hỏi lưu lượng và áp lực phun cực mạnh khi xảy ra sự cố.

• Hệ thống khí nén và hóa chất: Dẫn lưu các dòng khí áp lực cao, các dung dịch hóa chất nhẹ trong các nhà máy dệt nhuộm, lắp ráp linh kiện điện tử.

Những Sai Lầm Khi Chọn Mua Tê Cong 90 Nhiều Người Mắc Phải

• Chỉ nhìn vào giá thành rẻ: Lựa chọn các dòng tê nhựa pvc gia công từ nhựa tái chế hoặc tê thép đúc thiếu độ dày tiêu chuẩn. Những sản phẩm fitting 90 degree giá rẻ này thường có thành ống mỏng không đều, dễ bị xé rách tại các góc uốn cong khi áp lực nước tăng đột ngột.

• Không kiểm tra tính tương thích tiêu chuẩn kết nối: Mua phụ kiện hệ ren quốc tế ANSI để lắp vào hệ thống đường ống sử dụng ren tiêu chuẩn JIS của Nhật Bản, dẫn đến tình trạng ren bị kẹt, hở răng và không thể vặn kín khít.

• Sử dụng sai kiểu kết nối cho môi trường rung chấn cao: Dùng kết nối ren thông thường cho các vị trí ngay sát đầu đẩy của máy bơm áp lực cao, lực rung lắc liên tục sẽ làm nới lỏng các bước răng, gây rò rỉ nước theo thời gian.

Checklist Lựa Lựa Chọn Tê Cong 90 Đạt Chuẩn Cho Công Trình

Hãy luôn rà soát danh mục vật tư của bạn qua bảng checklist tiêu chuẩn dưới đây trước khi tiến hành lắp đặt:

• Đúng kích thước hình học: Đo chính xác đường kính ngoài và đường kính trong, xác định rõ có cần dùng dòng tê thu (reducing tee) hay không.

•  Đúng cấp áp lực vận hành: Thông số áp lực làm việc (PN hoặc Schedule) của tê phải tương thích hoặc cao hơn cấp áp lực của toàn hệ thống ống dẫn.

• Vật liệu phù hợp môi trường lưu chất: Sử dụng inox cho hóa chất/thực phẩm, PPR cho nước nóng, uPVC cho nước lạnh và thép cho hệ thống hơi/PCCC.

•  Kiểm tra ngoại quan lòng ống: Lòng trong của nhánh cong phải nhẵn mịn, không có ba-via, không bị rỗ khuôn hoặc chứa các vết nứt chân chim ngầm.

•  Đầy đủ chứng từ chất lượng: Sản phẩm phải đi kèm chứng chỉ xuất xưởng, tem nhãn hiển thị rõ ràng thông số mác thép hoặc nền nhựa sản xuất.

Hướng Dẫn Kỹ Thuật Lắp Đặt Tê Cong 90 Đúng Quy Trình Kỹ Sư

Để đảm bảo mối nối ngã ba đạt độ bền tối đa và kín nước tuyệt đối, hãy thực hiện theo quy trình thi công chuẩn sau:

1. Làm sạch đầu nối: Dùng giẻ sạch lau khô hoàn toàn nước, bụi bẩn bám trên đầu ống và mặt trong các đầu kết nối của tê cong. Đối với hệ hàn, cần vát mép ống; đối với hệ dán keo, nên dùng giấy nhám chà nhẹ để tạo độ bám dính.

2. Căn chỉnh hướng dòng chảy: Xác định đúng hướng bo cong của nhánh rẽ theo đúng sơ đồ thiết kế bản vẽ, đảm bảo hướng cong xuôi theo chiều dịch chuyển của dòng lưu chất để tối ưu thủy lực.

3. Thực hiện kết nối kỹ thuật:

   • Đối với hệ dán keo: Quét keo đều tay, đẩy thẳng ống vào lòng tê và giữ chặt cố định trong vòng 30 giây.

   • Đối với hệ ren: Quấn băng cao su non đều vòng quanh ren ngoài theo chiều thuận kim đồng hồ trước khi vặn siết.

   • Đối với hệ hàn nhiệt PPR: Cắm đồng thời ống và phụ kiện vào máy hàn nhiệt theo đúng thời gian quy định của từng kích cỡ phi rồi tiến hành đấu nối nhanh.

4. Kiểm tra độ đồng trục: Đảm bảo đường ống sau khi kết nối không bị lệch trục, không bị ứng suất uốn cưỡng bức bẻ cong phụ kiện.

Lưu ý thi công: Tuyệt đối không dùng lực đòn bẩy của kìm quạ siết quá mạnh vòng răng ren nhựa của tê cong, vì điều này rất dễ làm nứt gốc chân ren. Sau khi lắp đặt xong, phải chờ đủ thời gian đóng rắn của keo hoặc nguội hoàn toàn của mối hàn mới được tiến hành thử áp lực nước.

Câu Hỏi Thường Gặp Về Tê Cong 90 (FAQ)

Tê cong 90 có thể dùng để gộp hai dòng lưu chất lại thành một được không?

Hoàn toàn được. Ngoài chức năng chia một dòng thành hai nhánh, tê cong 90 vận hành rất hiệu quả trong các hệ thống gộp dòng (hệ thống thu gom nước thải hoặc đường hồi của hệ thống HVAC). Thiết kế vành cong 90 độ giúp dòng lưu chất từ nhánh phụ hòa nhập vào trục chính một cách êm ái, giảm thiểu hiện tượng xung đột dòng chảy gây ra tiếng ồn và lực cản trong lòng ống.

Tại sao tôi không nên dùng tê cong 90 PVC cho hệ thống khí nén công nghiệp?

Bản chất của nhựa PVC khi chịu áp lực khí nén là cực kỳ nguy hiểm. Khi xảy ra sự cố vượt áp hoặc va đập ngoại lực, nhựa uPVC sẽ bị vỡ vụn thành các mảnh sắc nhọn bắn ra xung quanh dưới áp lực khí, gây nguy hiểm lớn cho công nhân. Đối với hệ thống khí nén, bạn bắt buộc phải sử dụng các dòng industrial pipe fittings bằng thép, inox hoặc ống nhôm chuyên dụng chịu áp lực cao.

Làm sao để biết hệ thống của tôi cần dùng tê đều hay tê thu (tê giảm)?

Việc này phụ thuộc vào lưu lượng nước cấp đến các thiết bị đầu cuối. Nếu nhánh rẽ có nhu cầu sử dụng lưu lượng nước bằng với trục chính, bạn chọn tê đều (các đầu có cùng kích thước). Nếu nhánh rẽ chỉ cấp nước cho một thiết bị nhỏ lẻ (ví dụ trục chính phi 60mm nhưng nhánh rẽ chỉ cấp vào vòi phi 21mm), bạn bắt buộc phải dùng tê thu (reducing tee) để duy trì áp lực áp suất cho hệ thống.

Phụ kiện tê cong 90 bằng inox 304 có cần sơn chống rỉ khi đi ngầm không?

Bản chất của inox 304 (thép không gỉ) đã có một lớp màng crom oxit tự bảo vệ chống lại sự ăn mòn của môi trường ẩm ướt, do đó bạn không cần phải sơn chống rỉ như các dòng tê thép carbon thông thường. Tuy nhiên, nếu đường ống đi qua những vùng đất bị nhiễm mặn, hóa chất nồng độ cao hoặc bãi rác thải công nghiệp, bạn vẫn nên quấn một lớp băng keo bảo vệ chuyên dụng chống ăn mòn bên ngoài mối nối để bảo vệ phụ kiện một cách tuyệt đối.

Kết Luận: Lựa Chọn Thông Minh Cho Hệ Thống Vận Hành An Toàn

Một chiếc tê cong 90 đạt chuẩn chất lượng không chỉ đơn thuần là phụ kiện liên kết, mà chính là chìa khóa giúp tối ưu hóa thủy động lực học, giảm tổn thất áp suất và bảo vệ độ bền cơ học cho toàn bộ hệ thống đường ống của bạn. Đầu tư vào các sản phẩm phụ kiện đường ống chính hãng, tuân thủ đúng các tiêu chuẩn ANSI, JIS hay DIN chính là giải pháp kinh tế thông minh nhất giúp doanh nghiệp loại bỏ hoàn toàn nguy cơ rò rỉ, tiết kiệm năng lượng vận hành trạm bơm và cắt giảm chi phí bảo trì hệ thống định kỳ.
