Tee 45 Degree: Giải Pháp Tối Ưu Hóa Dòng Chảy Trong Hệ Thống Đường Ống

Trong thiết kế và thi công hệ thống đường ống công nghiệp cũng như dân dụng, việc tạo nhánh rẽ là nhu cầu tất yếu. Tuy nhiên, không phải mọi nhánh rẽ đều cần thiết phải rẽ vuông góc 90°. Trong nhiều trường hợp, việc sử dụng các phụ kiện rẽ nhánh vuông góc có thể khiến hướng dòng chảy thay đổi quá đột ngột, dẫn đến tăng tổn thất áp suất, nhiễu loạn dòng và tăng độ mài mòn tại điểm giao nhau.

Để giải quyết bài toán này, tee 45 degree (hay còn gọi là tê 45 độ, lơ 45 độ) là một trong những giải pháp kỹ thuật hiệu quả nhất, giúp chuyển hướng dòng chảy một cách mượt mà hơn. Vậy tee 45 degree thực chất là gì? Cấu tạo, ưu điểm và cách lựa chọn phụ kiện này như thế nào để đảm bảo kỹ thuật và tối ưu chi phí? Hãy cùng chuyên gia trong ngành phân tích chi tiết trong bài viết dưới đây.

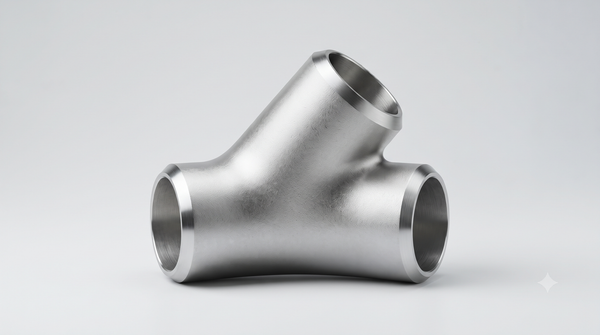

Tee 45 Degree Là Gì?

Tee 45 degree là một phụ kiện đường ống dạng chữ T, được thiết kế với một nhánh kết nối được bố trí lệch một góc khoảng 45° so với hướng của tuyến ống chính. Phụ kiện này được sử dụng để tạo ra một đường nhánh mới tách ra từ đường ống chính, đồng thời thay đổi hướng kết nối của đường nhánh đó theo một góc nghiêng 45° so với trục chính, thay vì 90° như các loại tê thông thường.

Thuật ngữ "Tee" mô tả hình dạng tổng thể của phụ kiện giống chữ "T", và "45 degree" chỉ rõ góc của nhánh rẽ so với đường thẳng chính. Phụ kiện này có thể được chế tạo từ nhiều loại vật liệu khác nhau như thép carbon, thép không gỉ (inox), gang, nhựa (PVC, CPVC, HDPE, PP) hoặc đồng, tùy thuộc vào yêu cầu cụ thể của từng hệ thống.

Tùy theo thiết kế của từng hệ thống đường ống, ba đầu kết nối của tee 45° có thể có cùng kích thước danh nghĩa (đối với equal tee 45 degree) hoặc có kích thước nhánh khác với kích thước tuyến chính (đối với reducing tee 45 degree).

Tee 45 Degree Có Phải Là Tee Giảm Không?

Đây là câu hỏi thường gặp khiến nhiều người mua nhầm lẫn. Cần phân biệt rõ ràng hai khái niệm:

1. Góc nhánh: Mô tả hướng của nhánh rẽ so với đường ống chính (ví dụ: 90° hoặc 45°).

2. Kích thước các đầu: Mô tả đường kính danh nghĩa (DN) của các cửa kết nối.

   • Equal Tee (Tee đều): Cả ba đầu kết nối đều có cùng kích thước.

   • Reducing Tee (Tee giảm): Kích thước của đầu nhánh nhỏ hơn so với kích thước của hai đầu tuyến chính.

Như vậy, tee 45 degree KHÔNG mặc định là tee giảm. Một chiếc tee 45° vẫn có thể là tee đều nếu ba đầu có cùng kích thước. Thuật ngữ "45 degree" chỉ định hình học của nhánh rẽ, không chỉ định kích thước của nó. Việc lựa chọn giữa equal tee hay reducing tee phụ thuộc hoàn toàn vào yêu cầu thiết kế lưu lượng của hệ thống tại điểm phân nhánh.

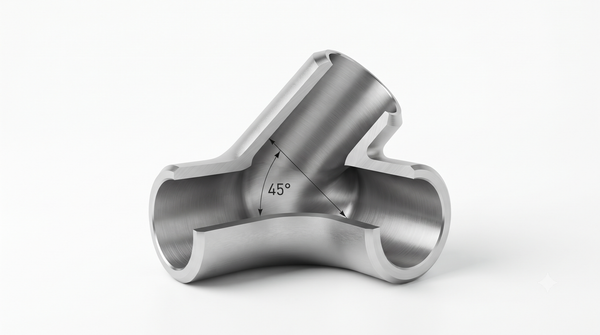

Cấu Tạo Và Nguyên Lý Hoạt Động Của Tee 45 Degree

Hiểu rõ cấu tạo và nguyên lý giúp việc lắp đặt và vận hành hệ thống đạt hiệu quả cao nhất.

Cấu Tạo

Một tee 45 degree tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân tee: Là phần chính của phụ kiện, được đúc hoặc gia công nguyên khối.

• Hai đầu tuyến chính (Run Pipe Ends): Hai đầu này nằm trên cùng một trục thẳng, dùng để kết nối vào đường ống chính.

• Đầu nhánh (Branch Pipe End): Đầu này được bố trí lệch một góc 45° so với trục của tuyến chính.

• Khu vực giao nhau: Là nơi ba dòng chảy gặp nhau hoặc tách ra. Bề mặt bên trong của khu vực này thường được thiết kế bo tròn để giảm thiểu sự va đập và nhiễu loạn dòng chảy.

• Bề mặt kết nối: Tùy thuộc vào loại vật liệu và tiêu chuẩn, các đầu kết nối có thể là dạng:

  • Hàn (Butt Weld / Socket Weld): Phổ biến cho hệ thống thép và inox áp lực cao.

  • Ren (Threaded): Thường dùng cho đường ống thép, đồng hoặc nhựa kích thước nhỏ.

  • Dán keo / Hàn nhiệt (Socket fusion / Solvent weld): Dùng cho ống nhựa (PPR, PVC).

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của tee 45 degree dựa trên nguyên lý phân chia và thay đổi hướng dòng chảy trong hệ thống đường ống:

1. Phân nhánh (Branching): Môi chất (chất lỏng hoặc khí) chảy trong đường ống chính đi đến khu vực giao nhau của tee. Tại đây, một phần dòng chảy sẽ tiếp tục đi thẳng theo tuyến chính, và một phần dòng chảy sẽ bị đổi hướng 45° để đi vào đường ống nhánh.

2. Hợp nhất (Merging): Theo chiều ngược lại, dòng môi chất từ đường ống nhánh chảy vào tee, sẽ thay đổi hướng 45° để hòa nhập và tiếp tục chảy cùng với dòng chính trong đường ống.

Tại sao góc 45° quan trọng? Góc nhánh 45° đóng vai trò then chốt trong việc tối ưu hóa động học chất lỏng so với góc 90°:

• Giảm tổn thất áp suất (Pressure Drop): Khi dòng chảy rẽ nhánh 90°, nó va đập mạnh vào thành đối diện của tê và đổi hướng đột ngột, gây nhiễu loạn lớn và tiêu tốn nhiều năng lượng. Với góc 45°, dòng chảy được hướng dẫn thay đổi hướng một cách mượt mà hơn, giúp giảm thiểu sự va đập và nhiễu loạn, từ đó giảm tổn thất áp suất dọc đường.

• Hạn chế xói mòn: Sự thay đổi hướng đột ngột (90°) tạo ra các vùng xoáy mạnh, gây xói mòn cục bộ tại khu vực giao nhau của phụ kiện. Góc 45° giúp phân bố dòng chảy đều hơn và giảm thiểu tác động này, đặc biệt quan trọng trong các hệ thống vận chuyển chất lỏng có chứa hạt rắn hoặc ăn mòn.

• Linh hoạt trong bố trí: Trong nhiều trường hợp không gian hạn chế, việc sử dụng tee 45° kết hợp với các phụ kiện khác (như cút 45°) cho phép tạo ra các tuyến ống cong mềm mại mà không cần dùng nhiều phụ kiện 90°, giúp hệ thống gọn gàng hơn.

Lưu ý: Không nên mặc định tee 45° luôn có tổn thất thấp hơn tee 90° trong mọi điều kiện. Mặc dù về mặt lý thuyết là vậy, tổn thất thực tế còn phụ thuộc vào hình học cụ thể của phụ kiện (ví dụ: bán kính cong của khu vực giao nhau), vận tốc dòng chảy, kích thước ống và điều kiện dòng chảy thực tế.

Các Loại Tee 45 Degree Phổ Biến Hiện Nay

Tee 45 degree được phân loại chủ yếu dựa trên vật liệu chế tạo để phù hợp với từng môi trường ứng dụng.

Tee 45 Degree Inox (Stainless Steel 45 Degree Tee)

Đây là dòng sản phẩm cao cấp, được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu độ bền, khả năng chống ăn mòn và vệ sinh cao.

• Các loại phổ biến: Chủ yếu là tee 45 độ inox 304 (phù hợp với nước sạch, thực phẩm, môi trường axit loãng) và tee 45 độ inox 316/316L (chịu ăn mòn hóa học tốt hơn, dùng trong ngành hóa chất, dầu khí, nước biển).

• Ưu điểm: Chống ăn mòn tuyệt vời, độ bền cơ học cao, chịu nhiệt độ và áp suất lớn, bề mặt sáng bóng dễ vệ sinh, tuổi thọ lâu dài.

Tee 45 Degree Thép (Carbon Steel 45 Degree Tee)

Được sử dụng phổ biến trong các hệ thống đường ống công nghiệp, dầu khí, hơi nóng, và hệ thống PCCC.

• Tiêu chuẩn: Thường được sản xuất theo các tiêu chuẩn vật liệu như ASTM A234 WPB (thép carbon rèn), và các tiêu chuẩn kích thước như ASME B16.9.

• Đặc điểm: Có thể là thép đen hoặc thép mạ kẽm tùy theo yêu cầu của hệ thống. Chúng chịu được áp lực và nhiệt độ rất cao, phù hợp với các ứng dụng công nghiệp nặng.

Tee 45 Degree Nhựa (Plastic 45 Degree Tee)

Đây là lựa chọn kinh tế và hiệu quả cho các hệ thống cấp thoát nước, xử lý hóa chất, và đường ống dân dụng.

• Các loại phổ biến:

  • PVC 45 degree tee: Dùng cho hệ thống cấp thoát nước lạnh, tưới tiêu.

  • CPVC 45 degree tee: Chịu nhiệt độ cao hơn PVC, dùng cho hệ thống nước nóng/lạnh dân dụng và công nghiệp.

  • PP (Polypropylene) 45 degree tee: Thường dùng trong công nghiệp hóa chất, hệ thống nước nóng/lạnh.

  • HDPE 45 degree tee: Dùng cho hệ thống cấp nước áp lực cao, thoát nước, có độ bền va đập tốt và khả năng hàn nhiệt chắc chắn.

• Ưu điểm: Trọng lượng nhẹ, dễ dàng thi công (dán keo, hàn nhiệt), không bị gỉ sét hay ăn mòn điện hóa, chi phí thấp. Cần lưu ý giới hạn nhiệt độ và áp suất làm việc của từng loại nhựa.

Tee 45 Degree Đồng (Copper 45 Degree Tee)

Thường được sử dụng trong các hệ thống cấp nước sạch, hệ thống HVAC, và đường ống dẫn gas trong các tòa nhà dân dụng và thương mại. Đồng có khả năng kháng khuẩn tự nhiên và độ bền cao trong môi trường nước.

Thông Số Kỹ Thuật Của Tee 45 Degree

Việc nắm rõ các thông số kỹ thuật là bắt buộc để đảm bảo lựa chọn đúng phụ kiện cho hệ thống. Bảng dưới đây tóm tắt các thông số quan trọng cần kiểm tra:

Kích Thước

Kích thước danh nghĩa của tee 45 degree rất đa dạng, từ các kích thước nhỏ trong dân dụng đến các kích thước lớn trong công nghiệp:

• Inch: 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4", 6", 8", 10", 12"...

• DN (mm): DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300...

Lưu ý quan trọng: Không nên tự ý gán một kích thước DN (ví dụ DN50) với một đường kính ngoài thực tế cụ thể (ví dụ 60mm) nếu chưa xác định rõ tiêu chuẩn ống đang sử dụng (ví dụ ống thép theo ASME B36.10 hay ống nhựa theo ISO 4422). Đường kính ngoài thực tế của ống có thể khác nhau tùy thuộc vào tiêu chuẩn và độ dày thành ống (Schedule).

Tee 45 Degree Và Tee 90 Degree Khác Nhau Thế Nào?

Việc lựa chọn giữa tee 45° và tee 90° không chỉ là thói quen mà là một quyết định kỹ thuật ảnh hưởng đến hiệu suất hệ thống.

Giải thích “tại sao” nên cân nhắc kỹ: Nếu bản vẽ thiết kế yêu cầu một nhánh rẽ cần đi theo hướng 45°, bạn không nên sử dụng tee 90° chỉ vì nó phổ biến và sẵn có. Việc cố sử dụng tee 90° trong trường hợp này sẽ buộc bạn phải lắp thêm một cút 45° ngay sau đầu nhánh của tee 90° để đạt được hướng mong muốn. Điều này dẫn đến:

1. Thay đổi cấu hình tuyến ống: Làm cho hệ thống không đúng với thiết kế ban đầu.

2. Tăng số lượng phụ kiện: Cần thêm một cút 45°.

3. Tăng số lượng mối nối: Cần thêm ít nhất 2 mối hàn hoặc ren, làm tăng chi phí vật tư và nhân công.

4. Tăng nguy cơ rò rỉ: Mỗi mối nối đều là một điểm rò rỉ tiềm ẩn.

5. Tăng tổn thất áp suất tổng: Tổng tổn thất của tee 90° + cút 45° thường cao hơn tổn thất của một tee 45° duy nhất.

Do đó, sử dụng tee 45° ngay tại vị trí phân nhánh là phương án kỹ thuật tối ưu nhất để tạo hướng nhánh phù hợp ngay lập tức.

Tee 45 Degree Equal Và Reducing Khác Nhau Thế N nào?

Việc phân biệt rõ hai loại này giúp bạn chọn đúng phụ kiện để kết nối trực tiếp với đường ống nhánh mà không cần thêm các phụ kiện chuyển đổi (reducer/bushing).

Tee 45 Degree Equal (Tee Đều 45 Độ)

• Định nghĩa: Cả ba đầu kết nối của tee (hai đầu tuyến chính và một đầu nhánh) đều có cùng kích thước danh nghĩa.

• Ví dụ ký hiệu:

  • Tee 45° Equal 2" (hoặc DN50): Có nghĩa là cả ba đầu đều lắp cho ống 2".

  • Tee 45° DN100 x DN100 x DN100: Đầu chính 1, đầu chính 2, và đầu nhánh đều là DN100.

Tee 45 Degree Reducing (Tee Giảm 45 Độ)

• Định nghĩa: Hai đầu kết nối trên tuyến ống chính có cùng kích thước, nhưng đầu kết nối trên đường ống nhánh có kích thước nhỏ hơn. Loại này cực kỳ phổ biến vì trong nhiều ứng dụng, đường ống nhánh (để cấp nước/khí cho thiết bị cuối) thường nhỏ hơn đường ống phân phối chính.

• Ví dụ ký hiệu:

  • Tee 45° Reducing 4" x 2" (hoặc DN100 x DN50): Có nghĩa là tuyến chính lắp ống 4", nhưng nhánh chỉ rẽ ra ống 2".

  • Tee 45° DN80 x DN80 x DN40: Tuyến chính DN80, nhánh DN40. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Tee 45 Degree
