Thông Số Van: Cấu Tạo, Ý Nghĩa, DN, PN/Class & Hướng Dẫn Đọc Catalogue
Vì sao cần hiểu đúng thông số van trước khi lựa chọn?
Trong thực tế thi công và mua sắm vật tư, việc một khách hàng liên hệ nhà cung cấp yêu cầu mua “van DN50” rất phổ biến nhưng lại thiếu đi các thông tin cốt lõi. Trên thực tế, DN50 mới chỉ thể hiện kích thước danh nghĩa, hoàn toàn chưa cho biết van được dùng cho môi trường lưu chất nào, chịu áp suất bao nhiêu, chế tạo bằng vật liệu gì hay kiểu kết nối ra sao. Hai chiếc van cùng có kích thước DN50 nhưng hoàn toàn có thể sở hữu các thông số van và phạm vi ứng dụng trái ngược nhau hoàn toàn.
Chính vì vậy, việc trang bị kiến thức chuyên sâu về các đặc tính kỹ thuật là điều kiện tiên quyết. Các thông số van bao gồm những nhóm nào? Các khái niệm DN, PN, Class biểu thị điều gì? Áp suất, nhiệt độ và vật liệu ảnh hưởng ra sao đến khả năng vận hành? Làm thế nào để đọc hiểu catalogue chính xác và chọn mua đúng sản phẩm cho hệ thống đường ống?
Thông số van là gì?
Thông số van là tập hợp các đặc tính kỹ thuật dùng để mô tả kích thước, khả năng chịu áp lực, nhiệt độ, vật liệu, kiểu kết nối, đặc tính dòng chảy và điều kiện làm việc của một loại van. Các thông số này giúp xác định van có phù hợp với đường ống, lưu chất và yêu cầu vận hành của hệ thống hay không.
Cấu trúc chi tiết của các thông số kỹ thuật thường bao gồm:
Kích thước danh nghĩa DN.
Kích thước quy đổi theo hệ inch.
Áp suất danh nghĩa PN hoặc hệ số Class.
Vật liệu chế tạo thân và chi tiết.
Giới hạn nhiệt độ làm việc.
Kiểu kết nối đường ống.
Tiêu chuẩn sản xuất áp dụng.
Loại lưu chất và môi trường sử dụng.
Hệ số dòng chảy hoặc tổn thất áp suất tùy theo từng dòng sản phẩm.
Các thông số van quan trọng cần biết
DN – kích thước danh nghĩa
Ký hiệu DN (Diamètre Nominal / Nominal Diameter) đi kèm các con số tiêu chuẩn như DN15, DN20, DN25, DN32, DN40, DN50... Cần lưu ý rằng DN không phải lúc nào cũng bằng đúng đường kính đo thực tế của lỗ van mà là thông số quy ước giúp tiêu chuẩn hóa kích thước lắp lẫn giữa van và hệ thống đường ống công nghiệp.
Inch – kích thước đường ống
Bên cạnh hệ mét, kích thước van thường được biểu diễn theo hệ inch như 1/2 inch, 3/4 inch, 1 inch, 2 inch, 3 inch, 4 inch. Mặc dù có bảng quy đổi tương đương gần đúng với hệ DN, người vận hành không nên xem inch và DN là phép chuyển đổi tuyệt đối trong mọi tiêu chuẩn thiết kế quốc tế.
PN – áp suất danh nghĩa
Các cấp áp suất tiêu chuẩn thường gặp như PN10, PN16, PN25, PN40. PN là thông số định danh áp suất theo hệ tiêu chuẩn châu Âu hoặc quốc tế. Người dùng không nên hiểu đơn giản rằng van đạt chuẩn PN16 luôn có nghĩa là van chịu được đúng 16 bar ở mọi điều kiện nhiệt độ vận hành.
Class
Hệ số áp suất theo tiêu chuẩn Mỹ thường gặp như Class 150, Class 300, Class 600. Thông số này xuất hiện chủ yếu trong các hệ tiêu chuẩn ASME/ANSI và đòi hỏi kỹ sư phải tra cứu bảng tương quan áp suất–nhiệt độ chuyên dụng để biết giới hạn chịu lực thực tế.
Vật liệu
Tùy thuộc vào môi trường làm việc, vật liệu van có thể là đồng, đồng thau, gang xám, gang cầu, thép carbon, các mác thép không gỉ như inox 304, inox 316 hoặc nhựa kỹ thuật chuyên dụng.
Cách đọc thông số van trên thân van và catalogue
Đọc ký hiệu trên thân van

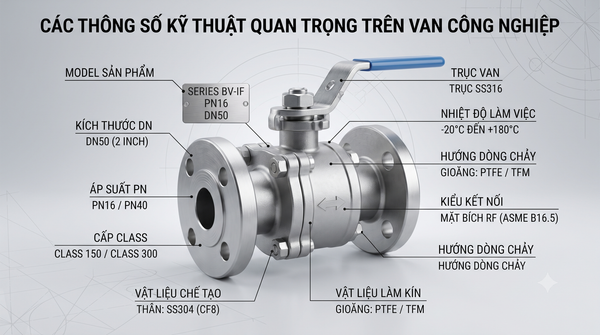

Khi quan sát trực tiếp bề mặt thiết bị, người dùng thường thấy các ký hiệu dập nổi hoặc khắc chìm bao gồm: DN, PN, Class, WOG (Water, Oil, Gas), SWP (Steam Working Pressure), mã Model, vật liệu thân van, kích thước Size, mũi tên chỉ hướng dòng chảy và các số hiệu lô sản xuất.
Đọc catalogue
Quy trình tra cứu tài liệu kỹ thuật chuẩn xác từ nhà sản xuất đòi hỏi đọc theo trình tự logic:
Xác định loại van (bi, cổng, cầu, bướm, một chiều).
Tìm mã Model cụ thể.
Kiểm tra kích thước DN.
Rà soát cấp áp suất (PN/Class).
Đối chiếu vật liệu cấu tạo.
Xem xét giới hạn nhiệt độ.
Xác định kiểu kết nối và tiêu chuẩn áp dụng.
Ví dụ đọc thông số

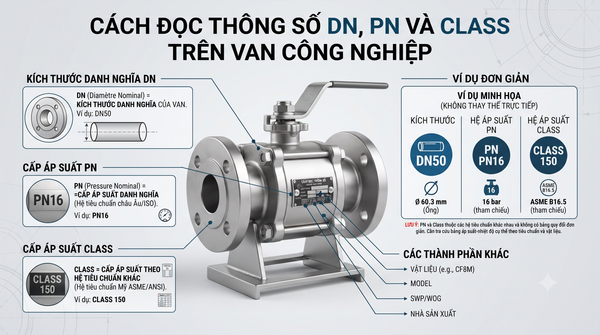

Xét một thiết bị có mô tả: Van bi DN50 – PN16 – inox 304 – nối bích. Ý nghĩa chi tiết gồm:
DN50: Kích thước danh nghĩa kết nối ống.
PN16: Cấp áp suất danh nghĩa định danh theo tiêu chuẩn tương ứng.
Inox 304: Vật liệu chính cấu thành thân van hoặc bộ phận chịu lực.
Nối bích: Kiểu liên kết đường ống dạng mặt bích tiêu chuẩn.
Tuy nhiên, khi triển khai thực tế dự án, kỹ sư luôn phải tra cứu trực tiếp catalogue hoặc model cụ thể để xác định chính xác thông số kỹ thuật chi tiết của nhà sản xuất.
Áp suất, nhiệt độ và lưu chất ảnh hưởng thế nào đến việc chọn van?
Áp suất làm việc
Áp suất thực tế phát sinh trong hệ thống vận hành phải luôn nằm trong dải giới hạn cho phép của thiết bị. Kỹ sư không thể chỉ nhìn vào thông số PN hoặc Class ghi bên ngoài rồi kết luận ngay khả năng chịu áp thực tế của van mà bỏ qua các yếu tố tác động khác.
Nhiệt độ
Nhiệt độ môi chất và môi trường xung quanh chi phối trực tiếp đến độ bền cơ học của vật liệu thân van, khả năng chịu lực của gioăng làm kín (seal/seat), tuổi thọ tổng thể và giới hạn chịu áp suất định mức của thiết bị.
Lưu chất
Mỗi loại lưu chất khác nhau như nước sạch, nước nóng, hơi nước bão hòa, khí nén áp lực cao, dầu công nghiệp hay các loại hóa chất có tính ăn mòn mạnh đều đòi hỏi cấu hình vật liệu và chủng loại van hoàn toàn khác biệt.
Tại sao phải xét cả ba yếu tố?
Công thức tư duy toàn diện khi lựa chọn thiết bị được đúc kết như sau:
$$\text{Van phù hợp} = \text{Kích thước} + \text{Áp suất} + \text{Nhiệt độ} + \text{Lưu chất} + \text{Vật liệu} + \text{Kết nối}$$
So sánh DN, PN và Class trên thông số van
| Thông số | Ý nghĩa kỹ thuật | Ví dụ thực tế |
| DN | Kích thước danh nghĩa quy ước | DN50 |
| Inch | Kích thước quy đổi theo hệ inch | 2 inch |
| PN | Cấp áp suất danh nghĩa (Hệ châu Âu) | PN16 |
| Class | Cấp áp suất định danh (Hệ Mỹ ASME) | Class 150 |
| Material | Vật liệu chế tạo thiết bị | Inox 304 (SS304) |
| Temperature | Giới hạn nhiệt độ làm việc | Theo catalogue model |
DN khác gì PN: DN đặc trưng cho kích thước hình học danh nghĩa của đường ống và van, trong khi PN biểu thị cấp áp suất danh định chịu lực của thiết bị.
PN khác gì Class: Đây là hai hệ thống tiêu chuẩn phân loại áp suất đến từ các khu vực khác nhau (châu Âu và Bắc Mỹ). Do đó, tuyệt đối không quy đổi máy móc giữa PN và Class mà phải đối chiếu theo tiêu chuẩn kỹ thuật thực tế của hệ thống.
Thông số kết nối van gồm những gì?
Van ren
Sử dụng các bước ren tiêu chuẩn để liên kết với đường ống, bao gồm ren trong, ren ngoài, các hệ ren thông dụng như NPT hoặc hệ ren ống chuẩn BSP/BSPT tùy theo thiết kế của sản phẩm.
Van mặt bích
Liên kết thông qua các lỗ buông bulong trên vành bích. Người thiết kế phải nắm rõ các tiêu chuẩn mặt bích phổ biến như JIS (Nhật Bản), DIN (Đức/châu Âu), ANSI/ASME (Mỹ) hoặc tiêu chuẩn Anh BS.
Van hàn
Bao gồm kiểu hàn lồng socket weld hoặc hàn giáp mép butt weld, chuyên dùng cho các đường ống áp suất và nhiệt độ cao đòi hỏi độ kín tuyệt đối.
Tại sao phải chọn đúng tiêu chuẩn kết nối?
Hai chiếc van có cùng thông số DN chưa chắc đã lắp lẫn trực tiếp vào cùng một đoạn ống nếu có sự sai lệch về tiêu chuẩn mặt bích, kích thước tâm lỗ bích, bước ren, chiều dài tổng thể của van (face-to-face) hoặc cấp áp suất thiết kế.
Vật liệu van ảnh hưởng thế nào đến khả năng sử dụng?
Đồng và đồng thau: Thường ưu tiên cho các hệ thống cấp nước dân dụng, đường ống kích thước nhỏ và các ứng dụng tiện ích thông thường nhờ tính năng gia công tốt.
Gang (gang xám, gang cầu): Phổ biến ở các đường ống kích thước lớn, hệ thống cấp thoát nước đô thị và trạm bơm nhờ chi phí hợp lý và độ bền cơ học ổn định.
Thép carbon: Đáp ứng tốt các yêu cầu chịu lực trong hệ thống công nghiệp nặng, đường ống dẫn dầu khí hoặc hơi nóng áp lực cao.
Inox 304: Mang lại khả năng chống ăn mòn tuyệt vời trong nhiều môi trường nước kỹ thuật và hóa chất loãng.
Inox 316: Được chỉ định cho các môi trường có yêu cầu chống ăn mòn khắc nghiệt hơn, ngành thực phẩm vi sinh hoặc hóa chất đặc thù.
Điểm mấu chốt cần ghi nhớ là không bao giờ chọn vật liệu đơn giản vì quan điểm “inox luôn tốt hơn gang”, mà phải căn cứ tổng hòa vào lưu chất, nhiệt độ, áp suất làm việc, môi trường lắp đặt và ngân sách dự án.
Khi nào cần kiểm tra thông số van?
Khi cần mua mới vật tư cho dự án lắp đặt hệ thống đường ống.
Khi tiến hành thay thế thiết bị cũ bị hỏng hóc trong hệ thống hiện hữu.
Trong giai đoạn thiết kế bản vẽ kỹ thuật sơ đồ công nghệ.
Khi thực hiện công tác bảo trì, đại tu hoặc kiểm tra định kỳ nhà máy.
Khi có nhu cầu mở rộng quy mô mạng lưới đường ống.
Khi thay đổi loại lưu chất hoặc nâng cấp công năng vận hành.
Khi hệ thống phải chịu sự gia tăng đột ngột về mức áp suất hoặc nhiệt độ làm việc.
Đặc biệt khi thay thế van cũ, kỹ sư tuyệt đối không lấy mỗi kích thước DN của thiết bị cũ để đi mua thiết bị mới, mà phải kiểm tra đồng bộ thêm các thông số về áp suất PN/Class, chiều dài thân van, kiểu kết nối, vật liệu và giới hạn nhiệt độ lưu chất.
Những sai lầm thường gặp khi đọc thông số van
Sai lầm 1: Nghĩ DN là đường kính đo thực tế. Thực tế DN chỉ là kích thước danh nghĩa quy ước, không phải lúc nào giá trị này cũng trùng khớp với đường kính trong hay đường kính ngoài đo được bằng thước.
Sai lầm 2: Nghĩ PN16 luôn chịu được 16 bar ở mọi điều kiện. Khả năng chịu áp thực tế của van giảm sút khi nhiệt độ môi chất tăng cao, cần tra cứu bảng giới hạn áp–nhiệt của nhà sản xuất.
Sai lầm 3: Quy đổi PN sang Class một cách máy móc. PN và Class thuộc hai hệ thống tiêu chuẩn kỹ thuật độc lập, việc quy đổi trực tiếp sẽ dẫn đến sai lệch nghiêm trọng về khả năng chịu lực.
Sai lầm 4: Chỉ quan tâm đến kích thước DN. Chọn đúng kích thước nhưng sai vật liệu hoặc sai giới hạn nhiệt độ sẽ khiến van nhanh chóng bị phá hủy ngay khi đưa vào vận hành.
Sai lầm 5: Bỏ qua chiều dài thân van (Face-to-face). Sai lầm này cực kỳ nguy hiểm khi thay thế van trong hệ thống đường ống cố định hiện hữu, gây khó khăn lớn trong khâu lắp ghép.
Checklist kiểm tra thông số trước khi mua van
Xác định loại van cần dùng: Van bi, van cổng, van cầu, van bướm hay van một chiều.
Xác định kích thước: Tra cứu thông số DN, hệ inch và đường kính ống thực tế.
Xác định áp suất làm việc: Đối chiếu cấp áp suất PN hoặc Class theo điều kiện thực tế của hệ thống.
Xác định nhiệt độ vận hành: Nước ở nhiệt độ thường, nước nóng hay hơi quá nhiệt.
Xác định đặc tính lưu chất: Nước sạch, nước thải, hơi nước, khí nén, dầu hay hóa chất ăn mòn.
Xác định kiểu kết nối đường ống: Nối ren, mặt bích tiêu chuẩn nào, nối hàn hay dạng kẹp.
Kiểm tra vật liệu cấu tạo: Đồng, gang, thép hay các mác inox chuyên dụng.
Đối chiếu catalogue chính hãng: Kiểm tra mã Model, Datasheet, tiêu chuẩn sản xuất và bảng thông số áp–nhiệt.
Cách chọn thông số van phù hợp cho từng hệ thống
Quy trình 8 bước tiêu chuẩn giúp các kỹ sư lựa chọn thiết bị an toàn và chính xác tuyệt đối:
Bước 1: Xác định chính xác loại lưu chất chảy trong đường ống.
Bước 2: Xác định kích thước danh nghĩa và tiêu chuẩn đường ống.
Bước 3: Xác định áp suất vận hành tối đa của toàn hệ thống.
Bước 4: Xác định dải nhiệt độ làm việc thường xuyên và đỉnh nhiệt độ cao nhất.
Bước 5: Lựa chọn vật liệu thân van và gioăng làm kín tương thích hóa học.
Bước 6: Chọn kiểu kết nối phù hợp với không gian và tiêu chuẩn tuyến ống.
Bước 7: Kiểm tra các tiêu chuẩn kỹ thuật và quy chuẩn an toàn áp lực áp dụng.
Bước 8: Đối chiếu chéo thông số với catalogue và tài liệu datasheet của nhà sản xuất.
Ví dụ minh họa thực tế cho một tuyến ống cấp nước: Hệ thống ống thép hàn DN50, lưu chất là nước sạch ở nhiệt độ môi trường, áp suất làm việc ổn định dưới 10 bar, kết nối mặt bích. Từ chuỗi thông số này, kỹ sư sẽ tiến hành lọc catalogue để tìm ra model van bi hoặc van cổng bích thân gang/inox đạt chuẩn PN16 tương ứng. Quy tắc vàng trong ngành là tuyệt đối không lựa chọn van chỉ dựa trên một thông số đơn lẻ.
Câu hỏi thường gặp về thông số van
Thông số van gồm những gì?
Thông thường các thông số kỹ thuật bao gồm kích thước danh nghĩa DN, áp suất PN hoặc Class, vật liệu chế tạo, giới hạn nhiệt độ, kiểu kết nối, tiêu chuẩn sản xuất và điều kiện làm việc của lưu chất.
DN50 có nghĩa là gì?
DN50 là kích thước danh nghĩa của van và đường ống theo hệ tiêu chuẩn DN; không nên hiểu đơn giản rằng đường kính đo thực tế của lỗ van luôn bằng đúng 50 mm.
PN16 là bao nhiêu bar?
PN16 thường được quy ước là cấp áp suất danh nghĩa 16 bar trong điều kiện nhiệt độ tiêu chuẩn, tuy nhiên khả năng chịu áp lực thực tế cần được kiểm tra kỹ lưỡng theo tiêu chuẩn, vật liệu và nhiệt độ vận hành của từng sản phẩm cụ thể.
PN và Class có giống nhau không?
Không. PN và Class là hai hệ thống ký hiệu phân loại áp suất thuộc các tiêu chuẩn quốc tế khác nhau (châu Âu và Bắc Mỹ), không nên quy đổi máy móc mà phải căn cứ vào thông số kỹ thuật của từng hệ thống.
Làm sao biết van có phù hợp với đường ống?
Người vận hành cần đối chiếu tối thiểu các yếu tố gồm kích thước DN, kiểu kết nối, áp suất định mức, nhiệt độ, tính chất lưu chất, vật liệu cấu tạo và tiêu chuẩn kỹ thuật của van với yêu cầu thực tế của toàn bộ hệ thống đường ống.
Kết luận
Việc nắm bắt và đọc hiểu chính xác các thông số van đóng vai trò quyết định đến sự an toàn, độ bền bỉ và hiệu suất vận hành của toàn bộ hệ thống đường ống công nghiệp. Thông số van không chỉ đơn thuần là con số DN định danh mà đòi hỏi sự đánh giá đồng bộ giữa DN, PN/Class, vật liệu, nhiệt độ, lưu chất, kiểu kết nối và tiêu chuẩn kỹ thuật. Đặc biệt trong các công tác thay thế, sửa chữa hay nâng cấp hệ thống, việc đối chiếu kỹ lưỡng catalogue và datasheet nhà sản xuất thay vì chỉ nhìn vào kích thước bên ngoài sẽ giúp loại bỏ hoàn toàn các rủi ro vận hành.
