Toàn tập về Threaded Flange: Thông số, Ứng dụng và Hướng dẫn lựa chọn

Vì sao threaded flange vẫn được sử dụng trong nhiều hệ thống hiện nay?

Trong thực tế thi công các dự án công nghiệp, không phải lúc nào các kỹ sư cũng có thể sử dụng máy hàn một cách thoải mái. Rất nhiều công trình dầu khí, trạm chiết nạp gas hoặc các nhà máy hóa chất đặt ra quy định an toàn ngặt nghèo, tuyệt đối không cho phép phát sinh tia lửa điện (hàn) tại hiện trường. Bên cạnh đó, các hệ thống khí nén hoặc đường ống nhiên liệu cỡ nhỏ lại thường xuyên yêu cầu tháo dỡ, nâng cấp và bảo trì nhanh chóng.

Lúc này, nếu chỉ sử dụng các loại mặt bích hàn thông thường, nhà thầu sẽ gặp rắc rối lớn về thủ tục an toàn, đồng thời làm đội chi phí nhân công lên rất cao. Mặc dù vậy, nhiều kỹ sư vẫn còn e ngại, không biết liệu kết nối ren có đảm bảo đủ độ kín khít hay không, thường xuyên nhầm lẫn chức năng của mặt bích ren với Slip On Flange, và hoài nghi về khả năng chịu áp lực của ngàm nối.

Tuy nhiên, nếu hiểu đúng bản chất kỹ thuật, threaded flange chính là giải pháp cứu cánh hoàn hảo. Đây là phương pháp kết nối đặc biệt giúp quá trình lắp đặt diễn ra chớp nhoáng mà hoàn toàn không cần đến nhiệt, được ứng dụng rộng rãi và chứng minh độ an toàn trong hàng vạn công trình công nghiệp trên toàn thế giới. [chèn link: tổng hợp các loại mặt bích công nghiệp phổ biến]

Threaded flange là gì?

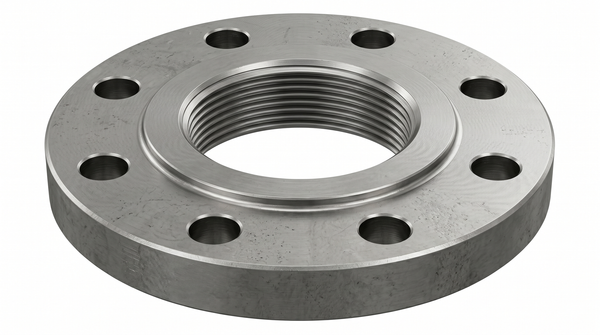

Threaded flange (hay còn gọi là mặt bích ren, screwed flange) là một loại phụ kiện cơ khí dạng mặt bích có phần lỗ tâm được gia công tiện ren bên trong. Thiết kế này cho phép mặt bích kết nối trực tiếp với các đoạn đường ống có ren ngoài tương ứng bằng cách vặn xoắn mà không cần phải trải qua bất kỳ công đoạn hàn nhiệt nào.

Về cấu tạo cơ bản, một threaded pipe flange hoàn chỉnh bao gồm các thành phần:

• Thân mặt bích: Đĩa thép được đúc hoặc rèn với độ dày tuân thủ theo tiêu chuẩn áp suất.

• Hệ thống ren trong: Thường tuân theo chuẩn ren côn (NPT) hoặc ren ống hệ Anh (BSPT, BSPP) để tăng cường độ kín.

• Lỗ bulong: Các lỗ khoan bao quanh vành bích dùng để xỏ bulong và siết ép.

• Bề mặt làm kín: Phần diện tích tiếp xúc với vòng đệm (gasket), phổ biến là mặt lồi (RF) hoặc mặt phẳng (FF).

Chức năng cốt lõi của phụ kiện này là kết nối các đoạn đường ống một cách nhanh chóng, đồng thời tạo ra ngàm nối tiêu chuẩn để kết nối van công nghiệp cỡ nhỏ, hoặc gắn các thiết bị đo lường (đồng hồ áp suất, cảm biến) vào hệ thống chính.

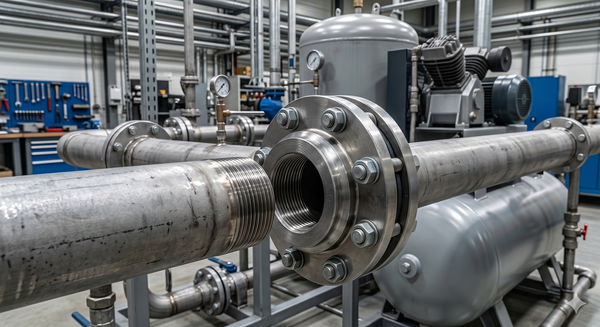

Nguyên lý hoạt động của threaded flange

Cơ chế làm việc của loại mặt bích này dựa trên sự ăn khớp cơ học của bước ren và lực ép nén từ bulong.

Mô tả quá trình kết nối: Đầu tiên, người thợ sẽ sử dụng băng tan (teflon tape) hoặc keo khóa ren quấn quanh ren ngoài của đường ống. Sau đó, đường ống được vặn từ từ vào phần ren trong của mặt bích cho đến khi chặt tay. Cuối cùng, hai mặt bích được đặt áp sát vào nhau, kẹp gioăng (gasket) ở giữa, và lực siết bulong sẽ khóa chặt toàn bộ cụm kết nối.

• Vì sao không cần hàn? Nhờ vào thiết kế ren côn (như chuẩn NPT), khi vặn càng sâu, khe hở giữa các đỉnh ren và đáy ren càng bị siết chặt lại. Sự chèn ép cơ học này kết hợp với chất làm kín tạo ra một rào cản vật lý ngăn chặn rò rỉ.

• Vì sao threaded flange phù hợp với hệ thống áp suất vừa phải? Dù kết nối ren rất chắc chắn, nhưng việc tiện ren trên thành ống sẽ làm phần kim loại ở đầu ống mỏng đi, khiến khả năng chịu tải trọng tổng thể giảm xuống so với ống nguyên bản.

• Khi nào nên tránh sử dụng? Khuyến cáo không dùng cho các hệ thống chịu rung lắc mạnh, chu kỳ nhiệt thay đổi liên tục, vì các bước ren có thể bị lỏng ra do hiện tượng mỏi kim loại.

Cấu tạo và đặc điểm của threaded flange

Bản chất của mặt bích ren nằm ở độ chính xác trong khâu gia công cơ khí. Sự ăn khớp hoàn hảo sẽ quyết định 90% chất lượng ngàm nối.

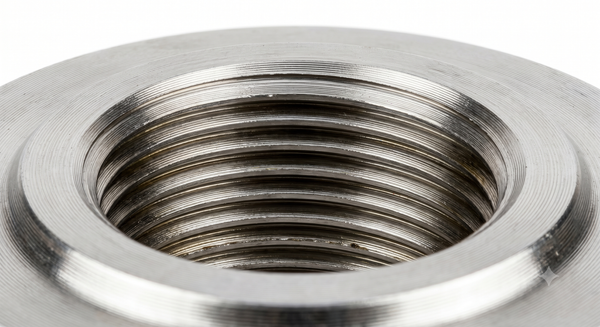

Hệ thống ren trong được sử dụng phổ biến:

• NPT (National Pipe Thread Taper): Chuẩn ren côn của Mỹ, cực kỳ phổ biến trong hệ thống ANSI threaded flange, mang lại độ kín khít cao nhất nhờ các bước ren tự chèn vào nhau.

• BSPT (British Standard Pipe Taper): Chuẩn ren côn hệ Anh, thường gặp ở các mặt bích tiêu chuẩn DIN, BS hoặc JIS.

• BSPP (British Standard Pipe Parallel): Chuẩn ren thẳng, bắt buộc phải có thêm gioăng ở đáy ren để làm kín.

Kiểu mặt bích kết nối:

• Raised Face (RF): Mặt bích có phần lồi ở tâm, giúp tập trung tối đa lực ép lên vòng đệm, thường gặp ở hệ thống áp lực cao.

• Flat Face (FF): Mặt phẳng hoàn toàn, được ưu tiên khi kết nối với các thiết bị bằng gang đúc để tránh bẻ gãy vành bích.

Đặc điểm nổi bật tạo ra giá trị:

• Tuyệt đối không cần hàn: Cho phép thi công tại các khu vực nhạy cảm, dễ cháy nổ.

• Thi công nhanh chóng: Thao tác vặn ren tốn ít thời gian và không đòi hỏi thợ hàn có tay nghề cao.

• Dễ tháo lắp: Vô cùng thuận tiện khi cần bảo trì, thay thế đoạn ống hỏng hoặc vệ sinh van xả.

Hạn chế kỹ thuật:

• Không phù hợp với hệ thống rung động mạnh vì dễ gây hiện tượng lỏng ren.

• Bị hạn chế ở nhiệt độ rất cao hoặc quá thấp, do sự co giãn nhiệt có thể phá vỡ liên kết ren.

• Không tối ưu cho đường kính ống lớn (thường chỉ dùng tốt cho ống từ DN100 trở xuống) vì ống lớn rất khó tiện ren và vặn ren bằng tay.

Thông số kỹ thuật threaded flange

Để đặt hàng chính xác, kỹ sư cần nắm vững các thông số nền tảng của phụ kiện đường ống (pipe flange connection) này:

• Tiêu chuẩn sản xuất (Kích thước & Lỗ bulong): * Hệ Mỹ: ASME B16.5 / ANSI B16.5

  • Hệ Châu Âu: DIN (EN 1092-1)

  • Hệ Nhật Bản: JIS (B2220)

• Chủng loại vật liệu:

  • Thép carbon rèn nguyên khối: ASTM A105

  • Thép không gỉ (Inox): ASTM A182 F304/F304L, ASTM A182 F316/F316L

  • Thép hợp kim chịu nhiệt độ âm: ASTM A350 LF2

• Dải kích thước phổ biến: Được ưu tiên sản xuất cho các size ống nhỏ như 1/2 inch, 3/4 inch, 1 inch, 2 inch và tối đa thường gặp là 4 inch.

• Cấp áp suất chịu tải định mức: Bao gồm Class 150, Class 300 và lên tới Class 600 trong một số thiết kế đặc thù.

So sánh threaded flange với weld neck flange và slip on flange

Đứng giữa ba loại mặt bích thông dụng nhất, sự khác biệt về phương pháp thi công và mức độ chịu tải là cơ sở để ra quyết định:

Phân tích ứng dụng:

• Khi nào nên dùng Threaded Flange? Sự lựa chọn số 1 cho các đường ống nhỏ (dưới DN100), hệ thống khí nén, hệ thống dầu nhiên liệu, hoặc bắt buộc thi công trong khu vực chống cháy nổ (nhà máy lọc dầu, trạm xăng).

Tại sao threaded flange phù hợp cho khu vực không được phép hàn?

Các khu vực "Zone 0" hoặc "Zone 1" trong công nghiệp dầu khí là những nơi mà sự hiện diện của khí gas dễ cháy luôn thường trực.

Tại đây, threaded flange fitting trở thành bắt buộc vì nó không tạo ra bất kỳ tia lửa điện hay tia lửa hàn nào trong quá trình lắp ráp. Điều này giúp loại bỏ 100% rủi ro hỏa hoạn và cháy nổ. Ngoài ra, việc không cần xin giấy phép làm việc nóng (Hot Work Permit) giúp nhà thầu tiết kiệm hàng loạt ngày chờ đợi thủ tục.

Thao tác vặn ren nguội không chỉ an toàn mà còn đẩy nhanh tiến độ hoàn thiện. Rất nhiều hạng mục như trạm nhiên liệu, bồn chứa hệ thống khí gas, hay các trạm chiết rót nhà máy hóa chất đều mặc định sử dụng bích ren thép rèn để kết nối ống dẫn phụ trợ và thiết bị đo đạc.

Threaded flange được sử dụng trong những ngành nào?

Nhờ đặc tính an toàn và tiện lợi, mặt bích ren xuất hiện dày đặc trong các phân khu chuyên biệt.

Hệ thống khí nén

Khí nén thường không mang yếu tố độc hại nhưng đòi hỏi đường ống linh hoạt, dễ nâng cấp. Các xưởng sản xuất cơ khí luôn sử dụng carbon steel threaded flange để đi ống khí nén cho các trạm máy công cụ.

Hệ thống dầu nhiên liệu

Đường ống cấp dầu DO, FO cỡ nhỏ cho máy phát điện dự phòng, hoặc cấp dầu cho đầu đốt lò hơi yêu cầu thi công nhanh, an toàn phòng cháy. Bích ren là giải pháp tối ưu.

Nhà máy hóa chất

Các nhánh ống phụ trợ dùng để lấy mẫu hóa chất loãng, hoặc ống dẫn nước làm mát. Ở đây, stainless steel threaded flange (inox 304/316) được sử dụng để duy trì tính chống gỉ sét và dễ tháo cọ rửa.

Nhà máy lọc dầu

Tại các khu vực cấm lửa tuyệt đối (hazardous areas), hệ thống đường ống kích thước nhỏ dẫn khí hydrocarbon hoặc khí cụ đo lường bắt buộc phải kết nối bằng ren thay vì hàn nhiệt.

Hệ thống PCCC đặc biệt

Hệ thống chữa cháy khí FM200 hoặc Novec 1230 dùng ống thép đúc mạ kẽm áp lực cao. Lớp mạ kẽm sẽ bị phá hủy nếu dùng nhiệt hàn, do đó bích ren và phụ kiện ren là giải pháp kỹ thuật duy nhất.

Hệ thống đo lường áp suất

Trên đường ống chính, người ta thường trích ra các nhánh nhỏ (1/2" hoặc 3/4") để lắp đặt đồng hồ đo áp lực hoặc cảm biến nhiệt độ. Threaded raised face flange giúp việc hiệu chuẩn và thay mới thiết bị trở nên cực kỳ đơn giản.

Những sai lầm thường gặp khi lựa chọn threaded flange

Dù dễ thi công, nhưng nếu mắc phải 5 sai lầm sau đây, hệ thống của bạn vẫn có nguy cơ xì rò nghiêm trọng:

• Sai lầm 1: Dùng cho đường kính ống quá lớn. Mặt bích ren không được khuyên dùng cho ống lớn hơn NPS 4". Lực vặn tay không đủ để khóa chặt các bước ren lớn, dễ gây rò rỉ lưu chất.

• Sai lầm 2: Lắp đặt sai chuẩn ren. Cố ép mặt bích ren NPT (ren côn) vào đường ống ren BSPP (ren thẳng). Chúng sẽ bị kẹt giữa chừng, phá hỏng bước ren và không bao giờ đạt được độ kín.

• Sai lầm 3: Không kiểm tra cấp áp suất. Dùng mặt bích ren Class 150 cho đường ống khí nén cao áp chạy ở mức 40 bar. Áp lực vượt quá định mức sẽ xé rách vòng đệm làm kín.

• Sai lầm 4: Dùng trong môi trường rung động cao. Lắp thẳng threaded flange vào đầu đẩy của bơm cao áp li tâm. Sau một thời gian, độ rung sẽ làm các khớp ren lỏng ra.

• Sai lầm 5: Chọn sai vật liệu chế tạo. Dùng bích thép carbon A105 cho hệ thống dẫn nước thải hóa chất, dẫn đến ren bị rỉ sét ăn mòn và dính chặt không thể tháo dỡ sau này.

Checklist lựa chọn threaded flange phù hợp

Để mua đúng chuẩn, tránh lãng phí tiền bạc và thời gian chờ đổi trả vật tư, hãy đối chiếu ngay bộ 7 tiêu chí sau:

• Bước 1: Xác định chính xác loại ren sử dụng. Đường ống hiện tại đang được tiện ren chuẩn NPT (Mỹ) hay BSPT (Châu Âu, Châu Á)?

• Bước 2: Kiểm tra kích thước đường ống. Chốt kích thước danh nghĩa (NPS) là 1", 2" hay 3" để đối chiếu với catalog của hãng.

• Bước 3: Xác định môi chất vận hành. Lưu chất là khí nén, nước làm mát, hóa chất hay dầu mỏ?

• Bước 4: Kiểm tra áp suất và nhiệt độ. Tính toán thông số vận hành lớn nhất để chốt cấp bích Class 150 hay Class 300 tương ứng.

• Bước 5: Lựa chọn vật liệu phù hợp. Ưu tiên thép rèn ASTM A105 để tối ưu chi phí, hoặc inox ASTM A182 F316 nếu cần chống ăn mòn hóa chất và rỉ sét.

• Bước 6: Kiểm tra tiêu chuẩn mặt bích. Đảm bảo bích ren mua về phải tuân thủ chuẩn ASME B16.5 để lỗ bulong khớp hoàn toàn với thiết bị chờ (van, bơm).

• Bước 7: Yêu cầu chứng từ CO-CQ. Đòi hỏi nhà cung cấp cung cấp đầy đủ giấy chứng nhận xuất xứ, chất lượng và bảng test vật liệu (MTC).



Lưu ý khi lắp đặt threaded flange

Quá trình lắp ráp bích ren tuy không cần thợ hàn chứng chỉ cao, nhưng lại đòi hỏi sự tỉ mỉ của người thợ lắp máy:

• Kiểm tra độ chính xác của ren: Dùng tay vặn thử bích vào ống vài vòng đầu. Nếu thấy sượng hoặc kẹt, phải dùng taro làm sạch mạt kim loại trong kẽ ren ngay.

• Sử dụng chất làm kín ren đúng chuẩn: Luôn quấn băng tan (Teflon) chuyên dụng hoặc quét keo khóa ren lỏng (thread sealant) lên bề mặt ren ngoài của ống trước khi vặn bích.

• Không siết quá lực (over-tighten): Dùng mỏ lết xích hoặc cờ lê ống vặn đến độ chặt vừa đủ. Siết quá tay với lực đòn bẩy lớn sẽ làm nứt vành bích hoặc cháy ren.

• Kiểm tra độ kín sau lắp đặt: Thực hiện bơm khí áp lực hoặc xả nước để test rò rỉ dọc theo kẽ ren và mặt bích trước khi đưa vào vận hành.

• Bảo dưỡng định kỳ: Đối với các hệ thống có độ rung nhẹ, cần kiểm tra và siết lại bulong mặt bích định kỳ 6 tháng/lần để chống hiện tượng tự nới lỏng.

Câu hỏi thường gặp về threaded flange

Threaded flange là gì? Threaded flange (mặt bích ren) là một loại mặt bích công nghiệp có phần lỗ tâm được tạo rãnh ren bên trong. Thiết kế này cho phép nó kết nối vặn xoắn trực tiếp với các đường ống có ren ngoài một cách cực kỳ chắc chắn.

Threaded flange có cần hàn không? Thông thường là hoàn toàn không cần hàn. Đây chính là ưu điểm lớn nhất và là lý do cốt lõi để người ta sử dụng loại mặt bích này, giúp tiết kiệm chi phí và đảm bảo an toàn phòng chống cháy nổ tại công trường.

Threaded flange có chịu được áp suất cao không? Phụ kiện này có thể chịu được mức áp suất tương đối cao (lên đến Class 300 hoặc 600 tùy thuộc vào thiết kế độ dày và vật liệu). Tuy nhiên, vì ống bị tiện mỏng đi để tạo ren, hệ thống này không bao giờ được ưu tiên cho các ứng dụng có áp suất cực kỳ cao (như Class 1500) và nhiệt độ khắc nghiệt.

Threaded flange dùng cho vật liệu ống nào? Trên thị trường, bích ren thường được chế tạo bằng thép carbon rèn đúc (ASTM A105) dùng cho ống thép đen/mạ kẽm, hoặc thép không gỉ (Inox 304, Inox 316) dùng cho ống dẫn vi sinh, hóa chất.

Khi nào thì tuyệt đối không nên dùng threaded flange? Khuyến cáo không sử dụng mặt bích ren cho các hệ thống máy bơm rung động quá mạnh, các đường ống có sự giãn nở nhiệt độ liên tục (dễ gây lỏng ren), hoặc các đường ống có kích thước quá lớn (trên DN100).

Có nên sử dụng threaded flange cho hệ thống của bạn?

Tóm lại, threaded flange là một giải pháp kết nối đường ống mang tính cơ động cực cao, đặc biệt tỏa sáng trong các hệ thống yêu cầu tốc độ lắp đặt nhanh, điều kiện thi công không cho phép hàn nhiệt và yêu cầu khả năng bảo trì, tháo dỡ linh hoạt. Tuy mang trong mình thiết kế đơn giản, nhưng loại phụ kiện này vẫn đảm bảo độ kín tuyệt đối cho các hệ thống khí nén, đường dẫn nhiên liệu, hay mạng lưới phòng cháy chữa cháy nếu được thi công đúng kỹ thuật.

Tuy nhiên, việc sử dụng bích ren sẽ chỉ an toàn khi người kỹ sư lựa chọn chính xác hệ chuẩn ren (NPT/BSPT), vật liệu chế tạo (thép A105/Inox 316) và đối chiếu kỹ lưỡng cấp áp suất định mức của dự án để ngăn ngừa hiện tượng quá tải và xì rò lưu chất.

Dự án của bạn cần tư vấn vật tư? Nếu bạn đang lên kế hoạch thi công hoặc tìm kiếm giải pháp threaded flange chuẩn xác cho hệ thống khí nén, trạm nhiên liệu, hóa chất hoặc ống dẫn công nghiệp, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên gia của chúng tôi. Chúng tôi luôn sẵn sàng hỗ trợ bạn bóc tách kích thước, tư vấn vật liệu chuẩn ASME và gửi bảng báo giá tốt nhất ngay trong ngày!
