Threaded Pipe Flanges: Giải Pháp Kết Nối Đường Ống Không Cần Hàn Tối Ưu
Trong lĩnh vực lắp đặt đường ống công nghiệp và dân dụng, việc kết nối các phân đoạn ống thường đòi hỏi kỹ thuật hàn khắt khe cùng trang thiết bị máy móc cồng kềnh. Tuy nhiên, trong nhiều tình huống thực tế như không gian thi công chật hẹp, các khu vực dễ cháy nổ cấm lửa tuyệt đối, hoặc các hệ thống yêu cầu tính linh động cao để bảo trì thường xuyên, phương pháp hàn truyền thống trở nên bất khả thi.
Để giải quyết bài toán này, Threaded Pipe Flanges (mặt bích ren) đã trở thành "vị cứu tinh" nhờ khả năng kết nối nhanh chóng và an toàn. Mặc dù phổ biến, nhưng không phải kỹ sư hay đơn vị thu mua nào cũng hiểu đúng về giới hạn áp lực cũng như sự khác biệt giữa các tiêu chuẩn ren, dẫn đến những sai lầm gây rò rỉ hệ thống. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia về mặt bích ren để bạn ứng dụng đúng cách cho công trình của mình.
2. Threaded Pipe Flanges là gì?

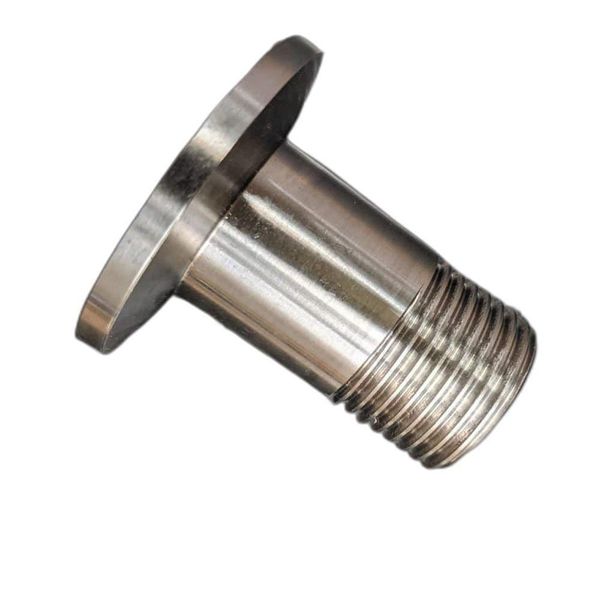

Threaded Pipe Flanges, hay còn gọi là mặt bích ren, là loại mặt bích có cấu tạo đặc biệt với các đường ren được gia công chính xác ở lỗ tâm (bore). Thay vì sử dụng mối hàn để cố định vào đường ống, loại mặt bích này được lắp đặt bằng cách vặn trực tiếp vào đầu ống đã được tiện ren ngoài.
Đặc điểm nổi bật của mặt bích ren là tính linh hoạt. Bạn có thể lắp đặt và tháo rời chúng một cách dễ dàng bằng các dụng cụ cầm tay cơ bản mà không làm hư hại đến kết cấu của ống. Đây là lựa chọn hàng đầu cho các đường ống có kích thước nhỏ và yêu cầu bảo trì định kỳ cao.
3. Nguyên lý hoạt động của mặt bích ren
Cơ chế vận hành của mặt bích ren dựa trên sự ăn khớp hoàn hảo giữa ren trong của mặt bích và ren ngoài của đầu ống.
Liên kết cơ khí: Khi vặn mặt bích vào ống, các vòng ren tạo ra một lực ép cơ khí cực mạnh, giữ cho mặt bích cố định chắc chắn trên thân ống.
Khả năng làm kín: Để đảm bảo sự kín khít tuyệt đối cho các dòng lưu chất (nước, khí nén), người ta thường kết hợp thêm băng tan (Teflon tape) hoặc keo dán ren chuyên dụng.
Kết nối hệ thống: Sau khi mặt bích đã được cố định vào ống, nó sẽ được kết nối với một mặt bích đối diện hoặc thiết bị (van, máy bơm) thông qua hệ thống bulong và gioăng làm kín (gasket).
Insight chuyên gia: Độ bền và tính an toàn của mối nối phụ thuộc hoàn toàn vào độ chính xác của bước ren. Chỉ cần một sai lệch nhỏ trong tiêu chuẩn ren cũng có thể dẫn đến hiện tượng "cháy ren" hoặc rò rỉ áp suất.
4. Phân loại Threaded Pipe Flanges phổ biến
Mặt bích ren được phân loại dựa trên tiêu chuẩn kỹ thuật và vật liệu cấu thành để phù hợp với từng môi trường cụ thể:
Theo tiêu chuẩn kích thước và áp lực
ANSI / ASME (Mỹ): Phổ biến nhất là chuẩn B16.5 với các cấp áp suất Class 150, Class 300.
JIS (Nhật Bản): Thường gặp loại 5K, 10K, 20K.
DIN (Đức/Châu Âu): Các tiêu chuẩn PN10, PN16, PN40.
Theo vật liệu sản xuất
Thép Carbon (A105): Thường được mạ kẽm để chống gỉ, dùng cho nước sạch, PCCC, khí nén.
Inox 304, 316: Khả năng chống ăn mòn tuyệt vời, dùng cho thực phẩm, hóa chất và môi trường ngoài trời.
5. Thông số kỹ thuật cần lưu ý khi chọn mặt bích ren
Để hệ thống vận hành trơn tru, bạn cần đặc biệt quan tâm đến các thông số sau:
Kích thước danh nghĩa (DN): Thường dùng cho các size nhỏ từ DN15 (1/2") đến DN100 (4"). Rất hiếm khi mặt bích ren được dùng cho size lớn vì khó thao tác vặn ren thủ công.
Tiêu chuẩn ren: Đây là phần dễ nhầm lẫn nhất.
NPT (National Pipe Thread): Ren côn tiêu chuẩn Mỹ, góc ren 60°.
BSP (British Standard Pipe): Tiêu chuẩn Anh, góc ren 55°. Bao gồm BSPP (ren thẳng) và BSPT (ren côn).
Bề mặt làm kín (Facing): Phổ biến nhất là RF (Raised Face - mặt lồi) để tăng cường lực ép lên gasket.
6. So sánh Threaded Flange với Weld Flange (Bích hàn)
Việc hiểu rõ sự khác biệt giúp bạn chọn đúng loại cho từng vị trí trong sơ đồ đường ống:
| Tiêu chí | Threaded Flange (Bích ren) | Weld Flange (Bích hàn) |
| Lắp đặt | Nhanh, thủ công, không cần thợ hàn | Chậm, cần máy hàn và thợ lành nghề |
| Độ kín | Trung bình (phụ thuộc vào ren) | Rất cao (kín vĩnh viễn) |
| Áp lực | Chỉ nên dùng cho áp thấp/trung bình | Chịu được áp suất cực cao |
| Tính linh hoạt | Dễ tháo rời để vệ sinh/bảo trì | Khó tháo (phải cắt ống) |
Insight: Mặt bích ren là giải pháp kinh tế cho hệ thống nhỏ, nhưng với các trục chính áp lực cao, bích hàn vẫn là lựa chọn bắt buộc để đảm bảo an toàn.
7. Tại sao bạn nên chọn Threaded Pipe Flanges?
Dù có những giới hạn về áp lực, nhưng bích ren vẫn chiếm ưu thế trong các trường hợp:
An toàn cháy nổ: Tại các nhà máy lọc dầu, trạm chiết rót khí hóa lỏng, việc dùng máy hàn là cực kỳ nguy hiểm. Bích ren cho phép lắp đặt "nguội" an toàn.
Tiết kiệm chi phí thi công: Không tốn chi phí thuê thợ hàn áp lực, không tốn máy móc và điện năng.
Dễ dàng bảo trì: Trong các hệ thống cần vệ sinh thường xuyên như thực phẩm, bích ren giúp tháo dỡ toàn bộ cụm ống chỉ trong vài phút.
8. Ứng dụng thực tế của mặt bích ren
Hệ thống khí nén: Nơi các ống có đường kính nhỏ và áp suất vừa phải.
Hệ thống cấp nước dân dụng: Dùng cho các đầu kết nối máy bơm, bồn chứa.
Khu vực nhạy cảm: Các phòng thí nghiệm hoặc xưởng sản xuất không cho phép phát sinh khói và tia lửa hàn.
9. Sai lầm thường gặp và Cách khắc phục
Dùng bích ren cho áp suất quá cao: Dẫn đến hiện tượng rò rỉ li ti qua khe ren. Khắc phục: Chỉ dùng cho áp suất dưới PN16 hoặc Class 300 tùy size.
Nhầm lẫn giữa ren NPT và BSP: Hai loại này không thể vặn khít hoàn toàn vào nhau. Khắc phục: Luôn kiểm tra ký hiệu ren trên thân bích và đầu ống.
Không sử dụng vật liệu làm kín: Quên quấn băng tan hoặc dùng quá ít khiến mối nối không kín.
Siết quá lực: Làm biến dạng đường ren, gây hỏng bích vĩnh viễn.
10. Checklist chọn mua và Lưu ý lắp đặt chuẩn kỹ thuật
Checklist chọn mua:
✔ Xác định áp suất vận hành (PN/Class).
✔ Kiểm tra chuẩn ren của thiết bị hiện có (NPT hay BSP).
✔ Chọn vật liệu tương thích với lưu chất (Thép mạ kẽm hay Inox).
✔ Xác minh tiêu chuẩn mặt bích (JIS, ANSI hay DIN) để khớp lỗ bulong.
Lưu ý khi lắp đặt:
Vệ sinh ren: Đảm bảo ren không bị dính cát, bẩn hay mạt kim loại trước khi vặn.
Quấn băng tan: Quấn theo chiều kim đồng hồ (cùng chiều vặn ren) để băng không bị tuột khi lắp.
Kiểm tra độ đồng tâm: Đảm bảo ống và mặt bích thẳng hàng trước khi vặn để tránh lệch ren.
11. FAQ - Câu hỏi thường gặp
H3: Threaded pipe flange là gì?
Là mặt bích kết nối với ống bằng liên kết ren, cho phép tháo lắp nhanh mà không cần thao tác hàn.
H3: Có nên dùng mặt bích ren cho ống inox không?
Có, bích ren inox 304/316 rất phổ biến trong các hệ thống vi sinh hoặc hóa chất nhẹ nhờ tính sạch sẽ và thẩm mỹ.
H3: Ren NPT và BSP khác nhau thế nào?
NPT có đỉnh và đáy ren phẳng, góc 60 độ. BSP có đỉnh và đáy ren bo tròn, góc 55 độ. Chúng không thể lắp lẫn cho nhau.
Kết luận
Threaded pipe flanges là một mắt xích quan trọng giúp hệ thống đường ống trở nên linh hoạt và dễ quản lý hơn. Việc hiểu rõ giới hạn của chúng về áp lực cũng như sự tỉ mỉ trong việc chọn tiêu chuẩn ren sẽ giúp bạn xây dựng một hệ thống an toàn và tiết kiệm chi phí bảo trì lâu dài.
