Hiểu Đúng Tiêu Chuẩn Mặt Bích PN16: Chìa Khóa Bảo An Toàn Hệ Thống

Trong quá trình thiết kế và lắp đặt hệ thống đường ống công nghiệp, một tình huống oái oăm thường xuyên xảy ra khiến các kỹ sư "đau đầu": Mặt bích dù đã được chọn đúng kích thước danh nghĩa (DN) nhưng khi đưa vào lắp ráp lại không khớp lỗ bulong, hoặc tệ hơn, hệ thống rò rỉ ngay khi vừa vận hành vì không chịu nổi áp lực.

Vấn đề cốt lõi không nằm ở kích thước ống, mà nằm ở việc hiểu sai hoặc chọn sai tiêu chuẩn PN. Nhiều người vẫn nhầm lẫn PN16 chỉ đơn thuần là áp suất làm việc cố định 16 bar mà bỏ qua các yếu tố kỹ thuật then chốt khác. Việc nhầm lẫn giữa áp suất danh nghĩa PN và áp suất làm việc thực tế (Working Pressure) là một sai lầm phổ biến, có thể dẫn đến hậu quả nghiêm trọng về an toàn và kinh tế. Do đó, hiểu đúng và vận dụng chính xác tiêu chuẩn mặt bích PN16 là yếu tố quyết định, không thể tách rời đối với độ an toàn và hiệu suất vận hành của bất kỳ hệ thống đường ống nào.

1. Kiến thức nền: Tiêu chuẩn mặt bích PN16 là gì?

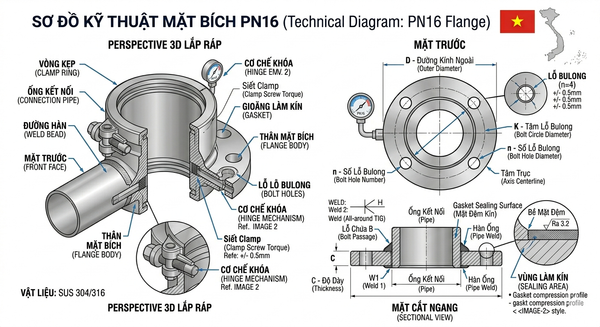

PN là viết tắt của cụm từ tiếng Anh Pressure Nominal (Áp suất danh nghĩa). Đây là một thang đo chuẩn hóa được sử dụng để phân loại khả năng chịu áp của các thành phần đường ống như mặt bích, van và phụ kiện trong điều kiện nhiệt độ tham chiếu tiêu chuẩn (thường là 20°C).

Cụ thể, tiêu chuẩn mặt bích PN16 có nghĩa là mặt bích đó được thiết kế để chịu được áp suất danh nghĩa là 16 bar (tương đương khoảng 16 kg/cm² hoặc ~1.6 MPa). Đây là một trong những chuẩn PN phổ biến nhất hiện nay, được áp dụng rộng rãi trên toàn cầu cho các hệ thống đường ống kim loại (gang, thép, inox) và cả đường ống nhựa.

Nguyên lý và bản chất kỹ thuật của PN16

Tuy nhiên, bản chất kỹ thuật của PN16 thường bị hiểu sai. Giá trị 16 bar không phải là áp suất làm việc tối đa, cố định và duy nhất cho mọi trường hợp. Khả năng chịu áp thực tế của một mặt bích PN16 là một hàm số phức tạp, phụ thuộc chặt chẽ vào hai yếu tố chính:

1. Vật liệu chế tạo: Một mặt bích PN16 làm từ gang cầu (Ductile Iron) sẽ có giới hạn chịu áp-nhiệt khác với mặt bích làm từ thép Carbon (WCB) hay thép không gỉ (Inox 304/316).

2. Nhiệt độ vận hành: Khi nhiệt độ của lưu chất tăng lên, độ bền của vật liệu giảm đi. Do đó, áp suất làm việc cho phép tối đa của mặt bích PN16 sẽ thấp hơn 16 bar rất nhiều ở nhiệt độ cao.

 Bản chất cốt lõi: PN16 là một chuẩn thiết kế, một ngôn ngữ kỹ thuật chung để phân loại. Nó không phải là một giá trị tuyệt đối, bất biến trong mọi điều kiện vận hành. Để xác định áp suất làm việc thực tế, kỹ sư phải tra cứu bảng mối quan hệ Áp suất-Nhiệt độ (Pressure-Temperature Ratings) cụ thể của vật liệu làm mặt bích đó theo tiêu chuẩn tương ứng (ví dụ: DIN EN 1092-1).

2. Phân tích chuyên sâu về Tiêu chuẩn mặt bích PN16

Mặt bích PN16 không chỉ là một con số, nó là cả một hệ thống các quy định kỹ thuật về hình dáng, kích thước, lỗ bulong và vật liệu.

Phân loại mặt bích PN16

Theo tiêu chuẩn quốc tế:

• DIN PN16 (Đức): Đây là hệ tiêu chuẩn tiền thân và vẫn là một trong những chuẩn phổ biến nhất, đặc biệt là ở Việt Nam. Các thông số DIN PN16 thường được các nhà sản xuất gang sử dụng làm chuẩn.

• EN 1092-1 (Châu Âu): Đây là hệ tiêu chuẩn hiện đại hơn, thống nhất các tiêu chuẩn quốc gia của châu Âu (bao gồm DIN) và được áp dụng rất rộng rãi cho các sản phẩm thép. EN 1092-1 có bảng phân loại loại mặt bích rất chi tiết (Type 01, Type 11, v.v.).

Theo loại mặt bích (Hình dáng kết nối):

PN16 được áp dụng cho hầu hết các loại mặt bích thông dụng:

• Slip-on flange: Mặt bích hàn trượt, dễ lắp đặt.

• Weld neck flange: Mặt bích cổ hàn, chịu áp và nhiệt độ cao tốt nhất.

• Blind flange: Mặt bích mù, dùng để bịt đầu ống.

• Socket weld flange: Mặt bích hàn bọc đũa.

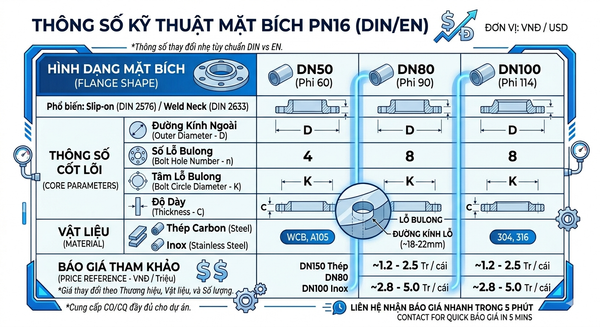

Thông số kỹ thuật PN16 (Yếu tố quyết định sự khớp nối)

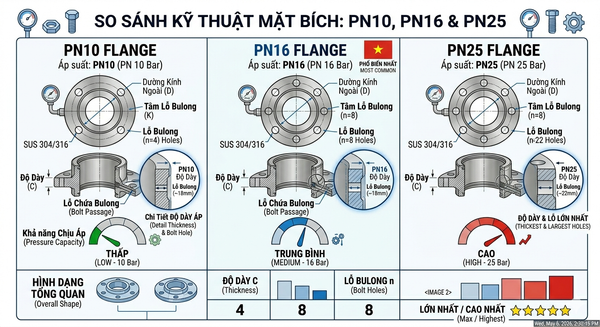

Để hiểu tại sao PN16 không lắp được với PN10, hãy cùng xem xét một bảng thông số kỹ thuật ví dụ của mặt bích PN16 so với PN10 ở kích thước DN50 (Phi 60):

Lưu ý kỹ thuật: Bảng trên cho thấy, một mặt bích PN16 kích thước DN50 thường CÓ THỂ lắp khớp về lỗ bulong với một mặt bích PN10 DN50 do các thông số tâm lỗ, số lỗ và đường kính lỗ giống nhau. Tuy nhiên, điều này không được khuyến nghị và thường chỉ áp dụng trong các trường hợp sửa chữa khẩn cấp, vì mặt bích PN16 dày hơn và nặng hơn, và hệ thống PN10 sẽ không bao giờ chịu được áp suất thiết kế của PN16.

Tại sao PN16 được dùng nhiều? - Chuẩn "quốc dân"

PN16 trở thành tiêu chuẩn "quốc dân" nhờ sự cân bằng tối ưu giữa ba yếu tố:

1. Độ bền: Chịu được áp lực danh nghĩa 16 bar, dư sức đáp ứng cho phần lớn các hệ thống nước dân dụng, HVAC và công nghiệp nhẹ.

2. Giá thành: Với độ dày và trọng lượng vừa phải, chi phí sản xuất và vật liệu ở mức trung bình, rẻ hơn nhiều so với PN25 hay PN40.

3. Sự phổ biến: Hầu hết các loại van, bơm, phụ kiện đường ống thông dụng đều được thiết kế theo chuẩn PN16 (hoặc JIS 10K tương đương), tạo ra sự đồng bộ và thuận tiện cực lớn trong mua sắm và lắp đặt.



3. Ứng dụng thực tế của Mặt bích PN16 và Những sai lầm "chết người"

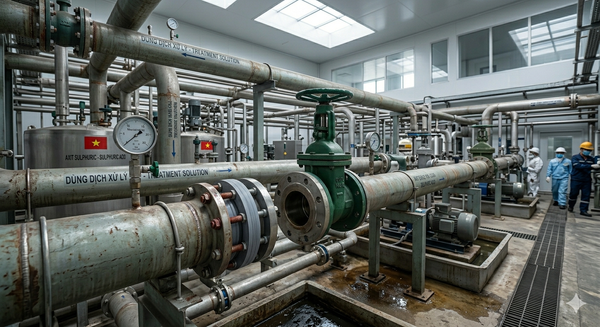

Mặt bích PN16 là lựa chọn lý tưởng cho các hệ thống có áp lực làm việc trung bình.

Khi nào bạn nên sử dụng PN16?

• Hệ thống cấp thoát nước: Trạm bơm, đường ống dẫn nước sạch thành phố, xử lý nước thải.

• Điều hòa không khí (HVAC): Hệ thống Chiller, đường ống dẫn nước nóng/lạnh.

• PCCC (Phòng cháy chữa cháy): Hệ thống đường ống cứu hỏa, Sprinkler.

• Công nghiệp nhẹ: Các dây chuyền sản xuất thực phẩm, dược phẩm có áp lực đường ống trung bình.

Những sai lầm thường gặp dẫn đến hậu quả nghiêm trọng:

1.  Nhầm lẫn PN với áp suất làm việc tối đa: Dùng mặt bích PN16 thép cho hệ thống dầu nóng 180°C ở áp suất 15 bar (tưởng PN16 chịu được). Ở 180°C, áp suất làm việc thực tế cho phép của mặt bích thép DIN PN16 chỉ còn khoảng 13 bar, dẫn đến nguy cơ nứt bích hoặc rò rỉ rất cao.

2.  Lắp mặt bích PN16 với PN25: Ở các kích thước lớn (trên DN200), số lỗ và đường kính lỗ bulong của PN16 và PN25 là khác nhau hoàn toàn, không thể lắp khớp.

3.  Không kiểm tra nhiệt độ: Bỏ qua giới hạn nhiệt độ của vật liệu.

4.  Chọn sai tiêu chuẩn (Ví dụ: Trộn DIN và ANSI): Cùng kích thước DN nhưng mặt bích DIN PN16 hoàn toàn khác biệt với mặt bích ANSI Class 150. Việc cố tình lắp trộn lẫn sẽ dẫn đến tình trạng rò rỉ không thể khắc phục.

Hậu quả của việc chọn sai tiêu chuẩn mặt bích PN16 có thể là rò rỉ lưu chất gây thất thoát, không thể lắp đặt được hệ thống hoặc thậm chí nổ đường ống, gây mất an toàn nghiêm trọng cho con người và tài sản.

4. Hướng dẫn & Checklist: Quy trình 4 bước chọn Mặt bích PN16 đúng cách

Để đảm bảo hệ thống vận hành an toàn và tin cậy, hãy tuân thủ quy trình 4 bước chọn mua mặt bích PN16 dưới đây:

Quy trình 4 bước chọn mua chuẩn kỹ thuật:

• Bước 1: Xác định kích thước đường ống (DN): Kích thước danh nghĩa của ống (Ví dụ: DN50 - Phi 60).

• Bước 2: Xác định áp lực và nhiệt độ vận hành tối đa của hệ thống: Tính toán áp lực thực tế, nhiệt độ đỉnh để chọn vật liệu phù hợp.

• Bước 3: Chọn đúng PN16: Phù hợp với dải áp lực danh nghĩa của hệ thống.

• Bước 4: Kiểm tra hệ tiêu chuẩn (DIN/EN/BS): Đảm bảo sự đồng bộ giữa tất cả các thành phần (bơm, van, phụ kiện). Ưu tiên tiêu chuẩn DIN EN 1092-1 nếu hệ thống sử dụng các van chuẩn DIN.

Checklist kỹ thuật trước khi lắp đặt (Must-have):

•  Đúng DN: Đảm bảo kích thước danh nghĩa chính xác.

•  Đúng PN16: Kiểm tra kỹ giá trị PN dập nổi trên mặt bích.

•  Đồng bộ tiêu chuẩn: Đảm bảo tất cả các mặt bích ở cả hai đầu kết nối đều là PN16 (hoặc tương thích).

• Vật liệu phù hợp: Đã kiểm tra P-T Ratings và xác nhận vật liệu (Carbon Steel, Stainless Steel, v.v.) chịu được điều kiện thực tế.

•  Bulong & Gioăng (Gasket) tương thích: Sử dụng đúng kích thước bulong, chiều dài và loại gioăng phù hợp PN16.

Lưu ý quan trọng: Tuyệt đối không bao giờ trộn lẫn tiêu chuẩn PN và tiêu chuẩn ANSI/ASME. Đây là hai hệ tiêu chuẩn hoàn toàn khác biệt, từ kích thước đến thông số lỗ bulong. Mọi nỗ lực lắp trộn lẫn sẽ dẫn đến sự cố rò rỉ.

5. Giải đáp thắc mắc (FAQ) - Tối ưu SEO & Chuyển đổi

1. PN16 là bao nhiêu bar?

Đáp: PN16 tương đương với 16 bar (Áp suất danh nghĩa).

2. Mặt bích PN16 có luôn chịu được áp suất 16 bar không?

Đáp: Không. Khả năng chịu áp thực tế còn phụ thuộc chặt chẽ vào nhiệt độ vận hành và vật liệu làm mặt bích. Nhiệt độ càng cao, áp suất làm việc cho phép tối đa càng giảm thấp hơn 16 bar.

3. Mặt bích PN16 có lắp khớp với PN10 không?

Đáp: Ở một số kích thước thông dụng (DN50, DN80...), các thông số lỗ bulong của PN10 và PN16 giống nhau nên có thể lắp khớp về mặt hình học. Tuy nhiên, đây không phải là khuyến nghị chính thức vì độ dày và khả năng chịu áp của PN16 tốt hơn, và việc lắp lẫn có thể ảnh hưởng đến giới hạn an toàn của hệ thống PN10.

4. Mặt bích PN16 có tương đương với ANSI Class 150 không?

Đáp: Không. Đây là hai hệ tiêu chuẩn hoàn toàn khác biệt. Cần phải thực hiện quy đổi và xác nhận sự tương thích cụ thể về thông số kỹ thuật (độ dày, tâm lỗ, số lỗ bulong) trước khi sử dụng.

5. Khi nào nên chọn PN16 thay vì PN25?

Đáp: Chọn PN16 cho đa số các hệ thống cấp thoát nước, HVAC, PCCC có áp lực làm việc không vượt quá dải P-T Ratings của PN16. Chỉ chọn PN25 khi hệ thống yêu cầu khả năng chịu áp lực đỉnh hoặc nhiệt độ cực cao.
