Tổng kho mặt bích công nghiệp – Đầy đủ tiêu chuẩn, sẵn sàng cung ứng số lượng lớn

Vì sao doanh nghiệp cần một tổng kho mặt bích uy tín?

Trong thi công cơ điện và xây lắp đường ống, sự cố thiếu hụt vật tư dù là nhỏ nhất cũng có thể dẫn đến những hệ lụy tài chính khổng lồ. Hãy tưởng tượng một công trình trọng điểm buộc phải tạm dừng nghiệm thu chỉ vì thiếu vài chục bộ mặt bích đúng tiêu chuẩn kỹ thuật. Việc chậm trễ tiến độ này không chỉ làm phát sinh chi phí nhân công mà còn làm giảm uy tín của nhà thầu trước chủ đầu tư. Nguy hiểm hơn, nếu doanh nghiệp lựa chọn phải sản phẩm trôi nổi, sai lệch tâm lỗ hay không đồng bộ về kích thước, hệ thống rất dễ gặp hiện tượng rò rỉ lưu chất, gây mất an toàn và hư hỏng toàn bộ thiết bị khi đưa vào vận hành áp lực cao.

Những vấn đề phổ biến như hàng hóa không rõ nguồn gốc, thông số kỹ thuật mập mờ, hay thiếu hụt chứng chỉ CO-CQ kiểm định chất lượng luôn là bài toán đau đầu của các kỹ sư mua hàng. Chính vì vậy, việc hợp tác với một tổng kho mặt bích uy tín, sở hữu năng lực cung ứng mạnh mẽ và cam kết chất lượng chuẩn đầu ra là giải pháp cốt lõi. Một kho hàng quy mô lớn không chỉ bảo đảm nguồn hàng ổn định cho các dự án dài hạn mà còn giúp doanh nghiệp hoàn toàn yên tâm về tính đồng bộ của từng tiêu chuẩn flange, tối ưu hóa chi phí đầu tư và vận hành.

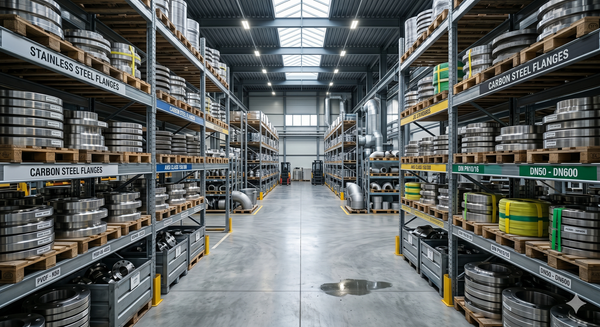

Tổng kho mặt bích là gì?

Tổng kho mặt bích là đơn vị chuyên phân phối số lượng lớn các loại mặt bích công nghiệp và phụ kiện đường ống, đóng vai trò là mắt xích cung ứng trung gian giữa nhà máy sản xuất và các công trình xây lắp. Tại đây, mọi chủng loại mặt bích từ các dải kích thước phổ thông đến đặc thù đều được lưu kho khoa học nhằm đáp ứng ngay lập tức nhu cầu của nhiều ngành công nghiệp khác nhau. Với vai trò giữ dòng chảy vật tư luôn liên tục, thiết lập mối liên kết chặt chẽ với tổng kho giúp các nhà thầu bảo đảm tiến độ thi công, đồng bộ hóa hệ thống đường ống và hạn chế tối đa các rủi ro phát sinh trong chuỗi cung ứng.

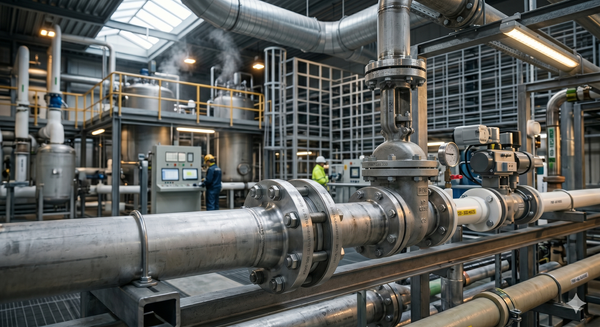

Mặt bích hoạt động như thế nào trong hệ thống đường ống?

Về nguyên lý vận hành, mặt bích là một phương thức liên kết cơ học sử dụng bộ ba thành phần: hai thấu bích đối diện, một gioăng làm kín (gasket) đặt ở giữa và hệ thống bulong siết chặt xung quanh. Khi lực siết bulong đủ lớn, gioăng làm kín sẽ bị nén lại và điền đầy vào các khoảng trống vi mô trên bề mặt bích, tạo ra một mối nối khít tuyệt đối ngăn không cho lưu chất bên trong thoát ra ngoài.

Phương pháp kết nối bằng mặt bích được ứng dụng phổ biến hơn hẳn so với việc hàn cố định là nhờ vào khả năng linh hoạt vượt trội. Liên kết flange cho phép các kỹ sư dễ dàng tháo lắp, chia cắt các đoạn ống để phục vụ công tác vệ sinh, kiểm tra hoặc thay thế van, bơm và các thiết bị định kỳ mà không cần phải cắt phá đường ống. Đối với các hệ thống vận hành dưới áp lực cao hay nhiệt độ khắc nghiệt, việc sử dụng các dòng mặt bích áp lực cao đúng tiêu chuẩn là bắt buộc để phân bổ đều ứng suất suất cơ học, ngăn chặn hiện tượng mỏi vật liệu và nứt vỡ mối nối.

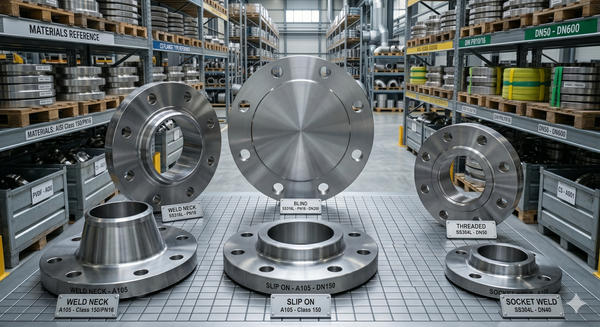

Các loại mặt bích phổ biến tại tổng kho mặt bích

Mỗi vị trí và yêu cầu áp lực trong cấu trúc đường ống đòi hỏi một kiểu thiết kế mặt bích khác nhau. Tại các kho flange công nghiệp, sản phẩm thường được chia thành 5 dòng hình học cốt lõi sau:

1. Slip On Flange (Mặt bích hàn trượt)

Loại bích này có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép luồn ống vào trong lòng bích và thực hiện hai đường hàn cả mặt trong lẫn mặt ngoài. Ưu điểm lớn nhất của nó là dễ căn chỉnh tâm lỗ, chi phí chế tạo thấp và cực kỳ phổ biến trong các hệ thống áp lực thấp đến trung bình.

2. Weld Neck Flange (Mặt bích hàn cổ)

Thiết kế đặc trưng với phần cổ vát côn dài, được hàn đối đầu trực tiếp với đầu ống. Cấu trúc này giúp chuyển dời ứng suất tập trung từ chân mặt bích sang phần ống, mang lại khả năng chịu áp lực cực cao, chịu rung động và thay đổi nhiệt độ đột ngột vô cùng tốt.

3. Blind Flange (Mặt bích đặc / Bích mù)

Mặt bích không có lỗ ở tâm, chuyên dụng để chặn đứng dòng chảy tại các điểm cuối của đường ống hoặc các đầu chờ. Thiết kế này chịu áp lực thủy tĩnh rất lớn ở vị trí trung tâm bích và là giải pháp an toàn để cách ly thiết bị khi cần bảo trì.

4. Threaded Flange (Mặt bích ren)

Kết nối với đường ống bằng bước ren nội bên trong lòng bích mà không cần thông qua quá trình hàn nhiệt. Dòng sản phẩm này thích hợp cho các đường ống kích thước nhỏ, áp suất thấp và đặc biệt tối ưu tại các khu vực nguy hiểm, dễ cháy nổ khi nghiêm cấm các thao tác sinh lửa.

5. Socket Weld Flange (Mặt bích hàn bọc sọc)

Có một gờ chặn (socket) bên trong để đưa ống vào kịch nấc rồi thực hiện một đường hàn duy nhất ở phía ngoài. Kiểu bích này triệt tiêu được hiện tượng lồi mối hàn vào trong lòng ống, tối ưu hóa dòng chảy và thường dùng cho đường ống áp lực cao quy mô nhỏ.

Phân loại mặt bích theo vật liệu

Tùy thuộc vào đặc tính lý hóa của môi trường lưu chất, vật liệu cấu thành mặt bích sẽ quyết định độ bền của toàn hệ thống:

• Mặt bích inox (Inox 304, Inox 316): Sở hữu hàm lượng Crom và Niken cao, dòng flange inox có khả năng kháng oxy hóa tuyệt vời, chống ăn mòn hóa học và chịu được nhiệt độ cao. Chúng là lựa chọn bắt buộc cho các môi trường đòi hỏi độ sạch tuyệt đối như chế biến thực phẩm, dược phẩm hoặc các đường ống dẫn hóa chất, dung môi đặc.

• Mặt bích thép (Thép carbon A105, SS400): Dòng sản phẩm có độ cứng cơ học cao, khả năng chịu va đập và áp lực vượt trội đi kèm giá thành vô cùng hợp lý. Mặt bích thép được dùng rộng rãi trong các hệ thống PCCC, đường ống dẫn dầu, ga và nước công nghiệp.

• Mặt bích nhựa (PVC, UPVC, PVDF): Khác với kim loại, mặt bích pvc hay mặt bích nhựa fluoropolymer trơ hoàn toàn trước các phản ứng ăn mòn điện hóa hay các dòng acid/kiềm đậm đặc. Chúng thường được dùng để thay thế vật liệu thép trong các nhà máy xi mạ, xử lý nước thải nguy hại hoặc hóa chất ăn mòn cao ở dải nhiệt độ thấp và trung bình.

• Mặt bích gang: Chuyên dụng cho các hệ thống hạ tầng cấp thoát nước đô thị nhờ khả năng hấp thụ rung động tốt, dễ đúc các kích thước cực lớn (như mặt bích dn100 trở lên) và có giá thành rất rẻ.



Các tiêu chuẩn mặt bích phổ biến hiện nay

Khi mua hàng tại một đơn vị phân phối mặt bích, bạn cần lưu ý rằng các mặt bích thuộc các tiêu chuẩn khác nhau sẽ không thể lắp ráp chung với nhau do có sự khác biệt hoàn toàn về đường kính vòng bulong, số lượng lỗ và độ dày.

• Tiêu chuẩn JIS (Nhật Bản): Thường gặp nhất là các cấp áp lực JIS 5K, JIS 10K, JIS 20K. Thường ứng dụng trong các công trình dân dụng, đóng tàu và nhà máy có vốn đầu tư châu Á.

• Tiêu chuẩn ANSI (Mỹ): Phổ biến với các phân cấp Class 150, Class 300, Class 600. Tiêu chuẩn này đòi hỏi độ dày lớn, kiểm định khắt khe và là lựa chọn hàng đầu cho ngành dầu khí, lọc hóa dầu.

• Tiêu chuẩn DIN (Đức) & BS (Anh): Hai tiêu chuẩn này có nhiều điểm tương đồng về thông số hình học, phân cấp theo áp lực danh nghĩa như PN6, PN10, PN16, PN25, PN40. Rất phổ biến tại các dự án theo tiêu chuẩn châu Âu.

Vì sao nên chọn tổng kho mặt bích thay vì mua lẻ?

Việc tìm đến các đại lý nhỏ lẻ thường đi kèm với rủi ro đứt gãy nguồn cung hoặc đẩy chi phí vật tư lên cao do phải qua nhiều cấp trung gian. Ngược lại, khi làm việc trực tiếp với một tổng kho mặt bích, doanh nghiệp sẽ nhận được những giá trị cốt lõi:

1. Giá thành cạnh tranh tối đa: Nhập khẩu trực tiếp từ nhà máy sản xuất với số lượng cực lớn cho phép tổng kho đưa ra mức chiết khấu thương mại tốt nhất thị trường.

2. Sẵn sàng nguồn hàng đa dạng: Từ các kích thước nhỏ đến lớn như mặt bích dn100, DN200, DN500... với đầy đủ các chủng loại vật liệu và tiêu chuẩn hình học luôn có sẵn trên kệ.

3. Đồng bộ kỹ thuật tối ưu: Tránh tình trạng râu ông nọ cắm cằm bà kia khi mua lặt vặt từ nhiều nguồn, bảo đảm tất cả phụ kiện có cùng độ dung sai chuẩn xác.

4. Hỗ trợ hồ sơ pháp lý hoàn chỉnh: Cung cấp đầy đủ chứng chỉ chất lượng (CQ) và chứng chỉ xuất xứ (CO) phục vụ công tác kiểm tra, nghiệm thu công trình.

Insight công trình: Một hệ thống đường ống phức tạp có thể bị đình trệ nhiều tuần chỉ vì thiếu một chiếc flange đặc chủng. Lựa chọn tổng kho lớn là giải pháp bảo hiểm tiến độ thông minh nhất cho nhà thầu.

Tổng kho mặt bích phục vụ những ngành nào?

Mặt bích là phụ kiện không thể thay thế trong mọi kết cấu cơ khí dòng chảy, hiện diện trong các lĩnh vực chủ chốt:

• Hệ thống PCCC và HVAC: Trực tiếp tham gia vào cấu trúc mặt bích pccc, kết nối các cụm bơm áp lực cao, đường ống dẫn nước cứu hỏa và hệ thống chiller làm mát tòa nhà.

• Cấp thoát nước & Xử lý nước thải: Sử dụng các loại bích gang, bích thép kích thước lớn để vận chuyển nước sạch và nước thải công nghiệp.

• Ngành năng lượng, dầu khí và hóa chất: Nơi các mối nối phải chịu đựng môi trường ăn mòn cực đoan và áp suất vận hành lên tới hàng trăm bar.

• Công nghiệp thực phẩm, nước giải khát: Ứng dụng các dòng bích inox vi sinh có độ bóng bề mặt cao để bảo đảm các tiêu chuẩn vệ sinh an toàn nghiêm ngặt.



Sai lầm thường gặp khi chọn mua mặt bích

Nhằm giúp hệ thống tránh khỏi các sự cố hỏng hóc đáng tiếc, các kỹ sư cần đặc biệt lưu ý những sai sót thường gặp sau:

• Lắp lẫn tiêu chuẩn: Sai lầm phổ biến nhất là cố tình ép mặt bích DIN vào hệ thống đang chạy tiêu chuẩn JIS. Dù đường kính danh nghĩa DN bằng nhau, nhưng khoảng cách giữa các tâm lỗ bulong hoàn toàn lệch nhau, không thể xỏ bulong qua được.

• Bỏ qua mối quan hệ Áp suất - Nhiệt độ: Một mặt bích chịu được áp lực PN16 ở nhiệt độ 25 độ C sẽ không thể chịu nổi áp lực tương tự khi nhiệt độ lưu chất tăng lên 200 độ C do vật liệu bị suy giảm giới hạn bền.

• Sử dụng sai vật liệu gioăng (Gasket): Lắp bích inox đắt tiền cho đường ống acid nhưng lại dùng gioăng cao su thông thường khiến gioăng bị mủn thối nhanh chóng, dẫn đến rò rỉ hóa chất phá hủy lớp bulong bên ngoài.

Checklist chọn mặt bích phù hợp cho hệ thống

Trước khi thực hiện lệnh mua hàng từ tổng kho mặt bích, hãy chắc chắn rằng bạn đã tích đủ các đầu việc trong checklist kỹ thuật dưới đây:

• 1. Xác định lưu chất làm việc: Lưu chất là nước sạch, nước thải, hơi nước nóng, hóa chất ăn mòn hay thực phẩm? (Để chọn vật liệu: Thép, Inox, Gang hay Nhựa).

•  2. Xác định áp suất vận hành tối đa: Áp suất hệ thống là bao nhiêu? Cần chọn loại bích có phân cấp áp lực tương ứng (PN10, PN16, 10K, Class 150...).

•  3. Đồng bộ tiêu chuẩn hình học: Toàn bộ dự án đang sử dụng hệ tiêu chuẩn nào? (JIS, ANSI, DIN hay BS).

• 4. Xác định kích thước đường ống (DN): Đo chính xác đường kính ngoài của ống để chọn mã bích phù hợp (Ví dụ: Ống phi 114mm tương ứng với bích mặt bích dn100).

• 5. Yêu cầu chứng từ CO-CQ: Đảm bảo sản phẩm có nguồn gốc xuất xứ rõ ràng, đạt các bài kiểm tra áp lực và thành phần luyện kim từ nhà máy.

Lưu ý khi lắp đặt mặt bích công nghiệp

Để mối nối đạt độ kín khít hoàn hảo và tuổi thọ cao, quy trình lắp đặt cần tuân thủ theo cẩm nang 5 bước chuẩn kỹ thuật:

1. Vệ sinh bề mặt: Làm sạch toàn bộ gờ bích, loại bỏ rỉ sét, bụi bẩn hoặc các mảnh bám của gioăng cũ còn sót lại.

2. Đặt gioăng căn tâm: Đặt gioăng làm kín vào chính xác vị trí trung tâm, bảo đảm gioăng không bị lệch hay che lấp một phần lòng ống.

3. Xỏ bulong đều các lỗ: Luân phiên đút các bulong qua lỗ bích, vặn đai ốc bằng tay cho đến khi khít nhẹ.

4. Siết lực theo sơ đồ đối xứng: Sử dụng cờ lê lực siết theo hình ngôi sao (siết cặp bulong đối diện nhau trước, sau đó chuyển sang cặp vuông góc). Tuyệt đối không siết vòng tròn liên tục vì sẽ gây hiện tượng vênh bích, dập gioăng cục bộ.

5. Kiểm tra và siết lại: Sau khi hệ thống chạy thử nghiệm (test áp) khoảng 24 giờ, tiến hành kiểm tra và siết lại các vị trí bulong một lần nữa để bù trừ độ giãn nở nhiệt của vật liệu.

Câu hỏi thường gặp về tổng kho mặt bích (FAQ)

Tổng kho mặt bích có cung cấp dịch vụ gia công mặt bích theo bản vẽ riêng không?

Có. Bên cạnh việc phân phối các dòng sản phẩm đúc sẵn theo tiêu chuẩn quốc tế (JIS, ANSI, DIN, BS), chúng tôi sở hữu xưởng cơ khí phụ trợ, nhận gia công khoét lỗ, tăng độ dày hoặc sản xuất các dòng bích dị hình theo đúng bản vẽ kỹ thuật riêng của khách hàng.

Mặt bích thép đen và mặt bích thép mạ kẽm khác nhau như thế nào?

Mặt bích thép đen là sản phẩm sau khi đúc/rèn được để nguyên bản lớp oxit đen, giá thành rẻ, thích hợp cho môi trường có dầu hoặc sơn phủ bảo vệ. Mặt bích mạ kẽm (mạ kẽm nhúng nóng hoặc mạ điện phân) được phủ một lớp kẽm chống rỉ sét, thích hợp cho hệ thống PCCC, đường ống ngoài trời và môi trường ẩm ướt.

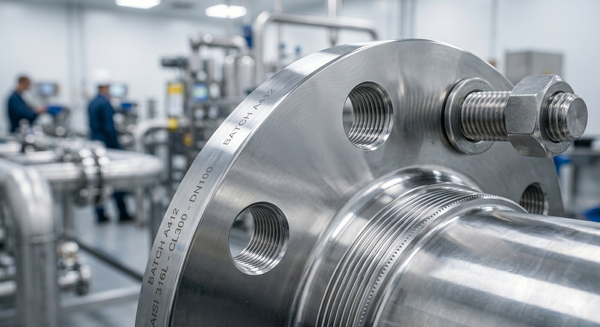

Làm sao để biết mặt bích inox tôi mua tại kho là Inox 304 thật chứ không phải Inox 201?

Mọi sản phẩm mặt bích inox 304 tại tổng kho đều được dập chìm mác thép trên thân bích và có chứng chỉ test thành phần hóa học (hàm lượng Niken tối thiểu 8%). Khách hàng hoàn toàn có thể dùng dung dịch thuốc thử chuyên dụng hoặc máy quang phổ để kiểm tra trực tiếp tại kho trước khi nhận hàng.

Làm sao chọn đúng tổng kho mặt bích uy tín?

Một đối tác cung ứng vật tư hoàn hảo phải là đơn vị dung hòa được ba yếu tố: Quy mô kho hàng lớn sẵn sàng cung ứng, chất lượng sản phẩm chuẩn kỹ thuật có đầy đủ CO-CQ, và chính sách linh hoạt về giá thành cũng như tiến độ giao hàng. Việc lựa chọn đúng tổng kho uy tín không chỉ giúp doanh nghiệp bảo vệ chất lượng công trình, tối ưu hóa dòng tiền đầu tư mà còn loại bỏ hoàn toàn các rủi ro kỹ thuật trong suốt vòng đời vận hành của hệ thống đường ống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Tổng Kho Mặt Bích
