Vì Sao TTMA Flange Standard Được Dùng Nhiều Trong Hệ Thống Tanker?

Trong hoạt động vận tải chất lỏng công nghiệp, đặc biệt là hệ thống xe bồn (tank truck), hóa chất (chemical) hay thực phẩm, việc thiết lập các điểm kết nối đường ống an toàn, tháo lắp nhanh là yếu tố sống còn. Thực tế tại nhiều trạm chiết nạp, việc sử dụng sai tiêu chuẩn mặt bích thường dẫn đến tình trạng rò rỉ lưu chất, lệch lỗ bulong (bolt pattern) hoặc tốn hàng giờ đồng hồ chỉ để lắp đặt một cụm van.

Nguyên nhân phổ biến nhất đến từ việc các kỹ sư hoặc bộ phận mua hàng nhầm lẫn giữa các tiêu chuẩn mặt bích công nghiệp tĩnh (như ANSI) với các tiêu chuẩn thiết kế riêng cho xe bồn. Để giải quyết triệt để bài toán này, TTMA flange standard đã ra đời. Việc ứng dụng đúng tiêu chuẩn TTMA không chỉ giúp tối ưu hóa trọng lượng xe, tăng tốc độ kết nối mà còn đảm bảo độ kín khít tuyệt đối. Bài viết dưới đây sẽ phân tích chuyên sâu về tiêu chuẩn này, giúp bạn chọn đúng thiết bị cho hệ thống tanker của mình.

TTMA Flange Standard Là Gì?

TTMA flange standard là tiêu chuẩn mặt bích được thiết kế và quy định bởi Hiệp hội các nhà sản xuất xe bồn (Tank Truck Manufacturers Association). Đây là tiêu chuẩn kết nối được sử dụng chủ yếu trong hệ thống xe bồn (tank truck), xe chở bồn hàng rời (dry bulk tanker) và hệ thống vận chuyển hóa chất (chemical transfer) nhằm đảm bảo khả năng kết nối nhanh, kín khít và đồng bộ cao.

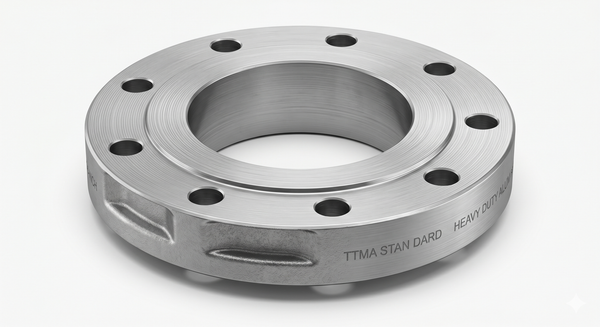

Cấu tạo cơ bản của một mặt bích chuẩn TTMA bao gồm:

• Bolt holes: Hệ thống lỗ bulong được phân bổ đều, thường có kích thước và khoảng cách tâm lỗ (bolt circle) khác biệt hoàn toàn so với tiêu chuẩn ống nước tĩnh.

• Gasket surface: Bề mặt tiếp xúc gioăng làm kín (thường là mặt phẳng - Flat Face) giúp tối ưu diện tích ép.

• Flange face: Bề mặt gia công chính xác để hạn chế tối đa độ hở cơ học.

Đặc điểm nhận biết dễ nhất của tanker flange standard là thiết kế mỏng hơn, nhẹ hơn, đường kính lỗ thoát lớn nhằm tối ưu hóa lưu lượng xả (discharge) trong thời gian ngắn nhất, đồng thời cực kỳ dễ tháo lắp để vệ sinh sau mỗi chuyến hàng.

Nguyên Lý Hoạt Động Của TTMA Flange

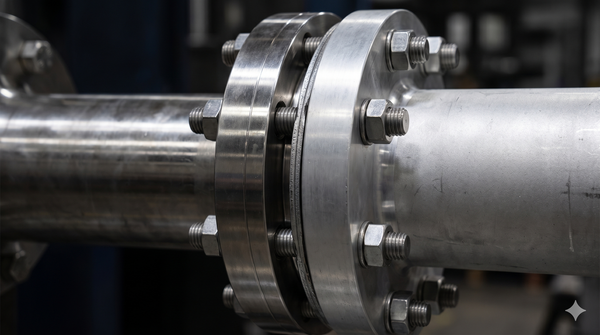

Nguyên lý làm kín của TTMA flange không quá phức tạp nhưng đòi hỏi sự chính xác cao. Nó hoạt động dựa trên sự kết hợp giữa gasket (gioăng đệm) và lực siết bulong đồng đều. Khi các bulong được siết lại, lực ép cơ học sẽ phân bố đều quanh mặt bích, ép chặt gioăng làm kín lấp đầy các vi kẽ hở giữa hai bề mặt kim loại, từ đó ngăn chặn hoàn toàn sự rò rỉ (leakage).

Tại sao TTMA lại đặc biệt phù hợp cho ngành tanker?

Xe bồn khi di chuyển luôn chịu tác động của lực rung lắc mạnh và liên tục. Thiết kế của mặt bích TTMA với diện tích phân bố lực đặc thù giúp giảm thiểu tác động của rung động lên mối nối. Mặt khác, vì tính chất luân chuyển hàng hóa liên tục, xe bồn cần vệ sinh đường ống thường xuyên. Thiết kế nhẹ và cấu hình bulong của TTMA giúp nhân viên bảo trì thao tác tháo lắp nhanh hơn rất nhiều so với các loại bích bọc thép bự chảng khác.

Về mặt áp suất, TTMA thường được thiết kế cho hệ thống áp suất thấp đến trung bình. Lý do là ngành vận chuyển chất lỏng ưu tiên lưu lượng xả nhanh (high flow) hơn là áp lực bơm cực cao (như trong các nhà máy lọc dầu). Do đó, thiết kế TTMA loại bỏ được phần vật liệu thừa, giúp xe bồn giảm được "xác xe" (tare weight), tăng tải trọng hàng hóa hữu ích.

Các Loại TTMA Flange Phổ Biến

Tùy thuộc vào môi chất vận chuyển, tiêu chuẩn vật liệu của TTMA sẽ được thay đổi cho phù hợp. Dưới đây là 4 dòng chính:

1. TTMA Aluminum Flange

Đây là loại phổ biến nhất trên các xe bồn chở xăng dầu (fuel tanker flange).

• Đặc điểm: Trọng lượng cực nhẹ, chống ăn mòn tự nhiên tốt, tản nhiệt nhanh.

• Ưu điểm: Giảm trọng lượng tổng thể của cụm van xả, tối ưu cho ngành công nghiệp xăng dầu.

2. Stainless Steel TTMA Flange (Inox)

Dòng bích này sử dụng vật liệu Inox 304 hoặc 316L cao cấp.

• Đặc điểm: Khả năng chống ăn mòn hóa học tuyệt vời, chịu nhiệt độ cao, bề mặt sạch sẽ.

• Ưu điểm: Bắt buộc sử dụng trong ngành vận chuyển thực phẩm (sữa, dầu ăn) và hệ thống vận chuyển hóa chất (chemical transfer flange).

3. Welded TTMA Flange (Bích hàn)

Thường được hàn cố định trực tiếp vào đáy bồn hoặc ống xả chính.

• Đặc điểm: Cung cấp kết nối vĩnh viễn, độ bền cơ học cao nhất.

• Ưu điểm: Đảm bảo độ kín tuyệt đối cho các vị trí không cần tháo lắp thường xuyên.

4. Clamp Type TTMA

Dạng mặt bích kết hợp với ngàm kẹp (clamp) thay vì dùng bulong truyền thống.

• Đặc điểm: Lắp ghép bằng cơ chế gạt ngàm (tương tự khớp nối camlock).

• Ưu điểm: Tháo lắp siêu nhanh, chuyên dùng cho các vị trí cần vệ sinh liên tục.

Bảng Tổng Hợp Các Loại TTMA Flange

Thông Số Kỹ Thuật TTMA Flange Standard

Để hệ thống khớp nối đồng bộ, bạn cần nắm vững các thông số kỹ thuật ttma flange dimensions. Kích thước phổ biến nhất trên thị trường hiện nay là hệ ống 3 inch và 4 inch, đôi khi có hệ 5 inch cho các ống xả lớn.

Các thông số cốt lõi bao gồm:

• Bolt Circle Diameter (BCD): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số sống còn quyết định mặt bích có lắp vừa hay không.

• Number of Holes: Số lượng lỗ bulong (thường là 6 hoặc 8 lỗ).

• Flange Thickness: Độ dày mặt bích, ảnh hưởng đến khả năng chịu lực nén.

(Tham khảo bảng ttma flange size chart tiêu chuẩn dưới đây để có cái nhìn tổng quan)

Lưu ý: Bảng trên mang tính tham khảo. Khi lên bản vẽ thiết kế, cần kiểm tra ttma bolt pattern từ catalog của nhà sản xuất cụ thể.

So Sánh TTMA Flange Với ANSI, DIN Và JIS

Một trong những truy vấn kỹ thuật (search intent) xuất hiện nhiều nhất là "TTMA vs ANSI flange" hoặc "Can TTMA fit ANSI?". Câu trả lời ngắn gọn là: Không thể thay thế trực tiếp hoàn toàn.

• Tại sao TTMA không interchangeable (tương thích) với ANSI? Nguyên nhân chính nằm ở Bolt Circle Diameter (BCD) và số lượng lỗ. Một mặt bích ANSI 150lb class 4 inch có 8 lỗ với BCD là 7.5 inch, trong khi TTMA 4 inch có 8 lỗ nhưng BCD chỉ là 5.875 inch. Bạn không thể xỏ bulong qua hai mặt bích này với nhau.

• Độ dày và Áp suất: Bích ANSI (như ANSI B16.5) được đúc dày, nặng để chịu áp lực lớn (Class 150, 300...) trong các nhà máy. Bích TTMA mỏng hơn, chịu áp lực thấp hơn, thiết kế để tối ưu trọng lượng cho xe tải.

Bảng So Sánh Nhanh

Vì Sao TTMA Flange Được Ưa Chuộng Trong Ngành Tanker?

Từ góc độ chuyên gia cơ khí, việc sử dụng TTMA flange mang lại những giá trị thặng dư cực lớn cho đội xe vận tải chất lỏng:

• Tối ưu tốc độ vận hành và giảm downtime: Mọi trạm nạp/xả xăng dầu hoặc hóa chất đều sử dụng đầu nối chuẩn TTMA. Khi xe bồn đến nơi, việc kết nối [chèn link: tanker coupling] diễn ra trơn tru.

• Dễ thay thế Gasket: Trong điều kiện làm việc khắc nghiệt, gioăng cao su sẽ bị lão hóa. Việc tháo 8 bulong của một mặt bích nhôm nhẹ nhàng hơn rất nhiều so với bích thép nặng nề.

• Kháng rung động: Hệ lỗ bulong của ttma bolt pattern được tính toán để khóa chặt mặt tiếp xúc, ngăn ngừa hiện tượng lỏng ốc do rung xóc khi xe chạy trên đường gồ ghề.

• Tối ưu tải trọng: Sử dụng ttma aluminum flange trên một xe bồn có thể giảm đến vài chục kilogram so với bích thép truyền thống, giúp xe tiết kiệm nhiên liệu và chở thêm được hàng hóa.



Ứng Dụng TTMA Flange Trong Công Nghiệp

Sự linh hoạt của TTMA biến nó thành "ngôn ngữ chung" cho hệ thống lưu chất di động. Các ngành ứng dụng phổ biến nhất bao gồm:

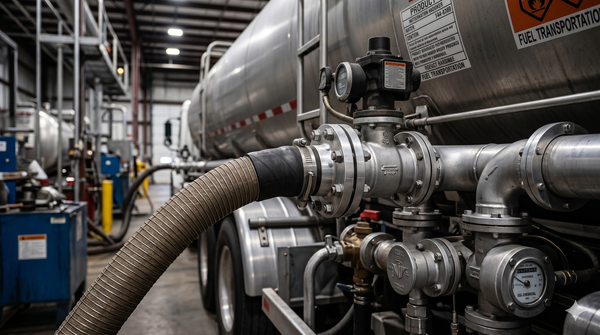

• Tank truck & Petroleum: Lắp đặt tại các cụm van xả đáy (bottom valve), API adaptor trên xe chở xăng, dầu DO, Jet A1.

• Chemical transfer: Sử dụng stainless steel ttma flange trên các bồn chở axit, xút, dung môi công nghiệp.

• Food processing: Xe bồn chở sữa tươi, cồn thực phẩm, siro yêu cầu mặt bích dễ tháo rửa vệ sinh CIP (Clean in Place).

• Dry bulk systems: Hệ thống xe bồn chở xi măng rời, bột mì, hạt nhựa (sử dụng khí nén đẩy).

Case thực tế: Một đội xe bồn chở hóa chất từng phàn nàn về việc cụm van xả liên tục bị rỉ nước. Sau khi kiểm tra, phát hiện họ đã cố ép một van bích chuẩn ANSI vào đường ống bồn chuẩn TTMA bằng cách khoan doa rộng lỗ bulong. Giải pháp khắc phục triệt để là sử dụng một bộ chuyển đổi (Adapter TTMA to ANSI) chế tạo sẵn, vừa đảm bảo an toàn, vừa giữ được cấu trúc van nguyên bản.

Những Sai Lầm Thường Gặp Khi Chọn TTMA Flange

Việc thiếu hiểu biết về hệ thống [chèn link: industrial piping system] xe bồn thường dẫn đến các sai lầm đắt giá:

1. Nhầm lẫn kích thước (Bolt pattern): Như đã phân tích, mua nhầm bích ANSI hoặc DIN để lắp cho van TTMA là lỗi thường gặp nhất.

2. Sử dụng sai gasket (gioăng đệm): Dùng gioăng cao su NBR thông thường cho hệ thống chở hóa chất mạnh sẽ làm gioăng chảy nhão, dẫn đến flange leakage (rò rỉ hóa chất) ra môi trường.

3. Bỏ qua yếu tố áp lực: Dùng bích TTMA nhôm cho một hệ thống nén khí áp lực cao tĩnh trong nhà máy sẽ gây nguy cơ bục, vỡ bích.

4. Siết bulong sai lực: Dùng súng bắn ốc hơi siết quá lực làm cong vênh bề mặt bích nhôm mỏng, làm hỏng lớp [chèn link: gasket] bên trong.

Hậu quả của việc chọn sai không chỉ là sự đình trệ (downtime), hỏng seal, mà còn là rủi ro rò rỉ hóa chất gây tai nạn lao động và vi phạm quy định môi trường.

Checklist Chọn TTMA Flange Standard Đúng Kỹ Thuật

Để hệ thống đường ống trên xe bồn vận hành hoàn hảo, hãy tuân thủ checklist 6 bước sau trước khi đặt hàng mua vật tư:

• Bước 1 - Xác định kích thước đường ống (Pipe Size): Hệ thống của bạn đang dùng ống 3 inch hay 4 inch?

• Bước 2 - Đo lại Bolt Pattern: Đo cẩn thận đường kính tâm lỗ (BCD) để chắc chắn thiết bị hiện hữu là chuẩn TTMA chứ không phải ANSI.

• Bước 3 - Xác định môi chất (Fluid): Chở xăng dầu chọn nhôm; chở hóa chất/thực phẩm chọn Inox 304/316.

• Bước 4 - Chọn Gasket tương thích: Xăng dầu dùng Viton/Buna-N; hóa chất mạnh dùng PTFE (Teflon).

• Bước 5 - Kiểm tra áp suất làm việc: Đảm bảo hệ thống xả của xe bồn nằm trong giới hạn áp suất an toàn của phụ kiện.

• Bước 6 - Yêu cầu bản vẽ: Nếu thiết kế hệ thống mới, luôn yêu cầu nhà cung cấp gửi bản vẽ ttma flange dimensions (Drawing) để khớp nối kỹ thuật trên CAD trước khi gia công.

(Tip: Tham khảo thông tin vật liệu từ [chèn link: stainless steel flange] để hiểu rõ hơn tính chất chống ăn mòn).

Hướng Dẫn Lắp Đặt TTMA Flange Đúng Cách

Lắp đặt mặt bích xe bồn yêu cầu sự cẩn thận để tránh làm xước bề mặt làm kín. Quy trình chuẩn bao gồm:

1. Làm sạch bề mặt (Flange face): Dùng giẻ sạch lau hết cặn bẩn, rỉ sét hoặc lớp gioăng cũ bám trên bề mặt bích. Bất kỳ hạt cát nào cũng có thể gây hở.

2. Đặt Gasket: Chèn [chèn link: gasket] mới vào giữa hai mặt bích. Tuyệt đối không tái sử dụng gioăng đã bị biến dạng.

3. Căn chỉnh lỗ (Alignment): Xoay hai mặt bích sao cho các lỗ bulong thẳng hàng. Không dùng búa gõ mạnh vào cạnh bích nhôm vì rất dễ móp méo.

4. Siết bulong hình sao (Star-pattern): Xỏ tất cả bulong và vặn tay cho chạm mặt. Sau đó dùng cờ lê siết lực theo sơ đồ chéo nhau (hình ngôi sao) để lực ép dàn đều. Không siết chặt 1 bên trước.

5. Kiểm tra rò rỉ (Leak test): Bơm thử áp lực bằng nước hoặc khí để kiểm tra các khớp nối trước khi đưa vào vận hành thực tế.

FAQ Về TTMA Flange Standard

TTMA flange standard dùng cho ngành nào?

Tiêu chuẩn này được sử dụng chủ yếu trong ngành công nghiệp vận tải chất lỏng bằng xe bồn (tanker truck), hệ thống chiết nạp xăng dầu (petroleum), hóa chất và chế biến thực phẩm lỏng.

TTMA flange có thay thế ANSI flange được không?

Không hoàn toàn. Mặc dù cùng kích thước đường ống, nhưng mặt bích TTMA và ANSI có khoảng cách tâm lỗ bulong (bolt pattern) và độ dày khác nhau nên không thể lắp ghép trực tiếp với nhau.

Vật liệu phổ biến của TTMA flange là gì?

Hai vật liệu phổ biến nhất là hợp kim nhôm (aluminum) giúp giảm trọng lượng xe, và thép không gỉ (stainless steel) để chống ăn mòn khi vận chuyển hóa chất, thực phẩm.

TTMA flange có chịu áp cao không?

Không. Mặt bích TTMA được thiết kế tối ưu cho lưu lượng lớn và thao tác nhanh, do đó chúng thường chỉ phù hợp cho các hệ thống đường ống xả có áp suất làm việc từ thấp đến trung bình.

Làm sao chọn đúng TTMA flange?

Để chọn đúng, bạn cần đo chính xác kích thước đường ống, kiểm tra số lượng và khoảng cách tâm lỗ bulong (BCD), sau đó chọn vật liệu và loại gioăng (gasket) phù hợp với môi chất vận chuyển.

Tổng Kết Về Tiêu Chuẩn TTMA Flange

Nắm vững TTMA flange standard là yêu cầu bắt buộc đối với các kỹ sư và đơn vị vận hành hệ thống xe bồn chuyên dụng. Việc hiểu rõ về cấu tạo, ttma bolt pattern, và phân biệt rõ ràng với các tiêu chuẩn tĩnh như ANSI sẽ giúp bạn phòng tránh triệt để tình trạng rò rỉ lưu chất, tối ưu hóa trọng lượng xe và đẩy nhanh tiến độ bảo trì. Luôn nhớ rằng, việc lựa chọn đúng vật liệu nhôm hay Inox, kết hợp cùng gioăng làm kín phù hợp chính là chìa khóa bảo vệ hệ thống của bạn hoạt động bền bỉ trong mọi điều kiện di chuyển khắc nghiệt.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về TTMA Flange Standard
