Lựa Chọn Ty Inox Phi 8 Chuẩn Kỹ Thuật: Giải Pháp Chống Gỉ, Chịu Lực Cho Mọi Công Trình

Ty inox phi 8 được dùng nhiều nhưng không phải ai cũng hiểu đúng

Trong các hạng mục thi công treo trần thạch cao, lắp đặt hệ thống cơ điện M&E, gia công cơ khí chính xác hay treo đường ống PCCC, ty inox phi 8 (hay ty ren inox phi 8) luôn là vật tư phụ trợ không thể thiếu. Thiết bị đóng vai trò là "xương sống" chịu lực, liên kết các kết cấu cố định với hệ trần sàn bê tông. Tuy nhiên, một thực tế đáng ngại là nhiều kỹ sư và nhà thầu khi thu mua vật tư chỉ quan tâm đến kích thước đường kính ngoài "phi 8" mà hoàn toàn bỏ qua các thông số cốt lõi: chất liệu mác inox, khả năng chịu tải thực tế, biên dạng kiểu ren và môi trường làm việc đặc thù.

Sự chủ quan này dẫn đến những hệ quả nghiêm trọng cho công trình. Việc dùng sai mác inox trong môi trường ẩm ướt gây ra hiện tượng gỉ sét, ăn mòn điện hóa. Tính toán sai tải trọng khiến thanh ty bị cong võng, biến dạng dưới áp lực liên tục. Tệ hơn, các sản phẩm gia công lỗi với bước ren không đạt chuẩn sẽ dẫn đến trượt ren, tuột ren, làm sập hệ thống treo đỡ và trực tiếp đe dọa an toàn tính mạng con người. Để tối ưu chi phí và đảm bảo tuổi thọ công trình, việc hiểu đúng bản chất kỹ thuật của vật tư là yêu cầu bắt buộc.

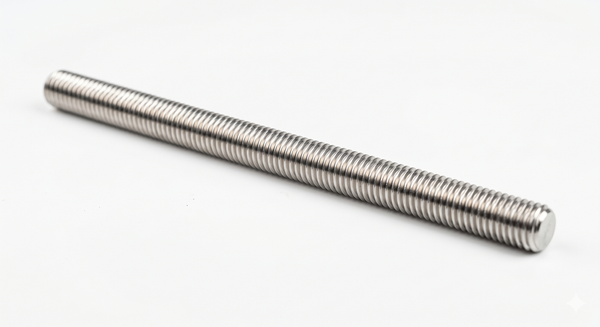

Ty inox phi 8 là gì?

Về mặt định nghĩa kỹ thuật, ty inox phi 8 là một thanh kim loại hình trụ tròn long, có đường kính phôi ngoài mác định là 8mm, được chế tạo từ các mác thép không gỉ (vật liệu mác inox) khác nhau. Trên thị trường và trong các bản vẽ thiết kế cơ điện, dòng sản phẩm này thường được ký hiệu đồng nhất là M8, D8 hoặc $\Phi8$.

Vật tư này tồn tại dưới hai dạng hình học cấu tạo chính:

• Ty ren suốt inox: Toàn bộ chiều dài thanh được tiện hoặc cán ren đồng đều, giúp tối ưu hóa khả năng liên kết linh hoạt tại bất kỳ vị trí nào.

• Ty trơn inox: Thanh thẳng, bề mặt nhẵn mịn không tạo ren, thường ứng dụng làm chốt định vị, thanh hướng trục hoặc phôi gia công chi tiết cơ khí.

Bản chất của thông số "Phi 8" chính là đường kính danh nghĩa của đỉnh ren ngoài. Sự kết hợp giữa đường kính tiêu chuẩn này cùng đặc tính cơ lý của phôi inox mang lại cho cấu kiện ba ưu điểm vượt trội: khả năng chống oxy hóa tự nhiên cao, năng lực chịu lực kéo cắt cơ học tốt và độ bền kéo dài hàng chục năm trong điều kiện khắc nghiệt. Do đó, ty inox phi 8 là thanh inox đường kính 8mm, thường dùng để liên kết, treo đỡ hoặc gia công cơ khí trong môi trường cần chống ăn mòn.

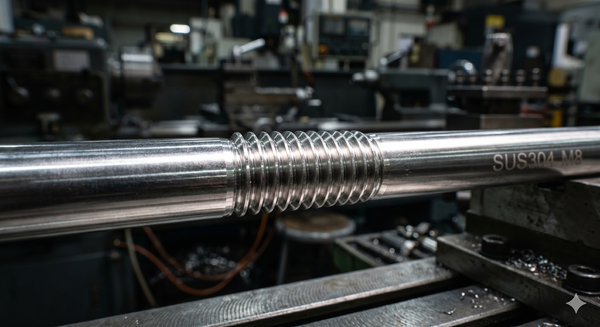

Cấu tạo và nguyên lý hoạt động của ty inox phi 8

Cấu tạo hình học của một thanh ty ren m8 inox tiêu chuẩn bao gồm bốn thành phần cốt lõi cấu thành: phần thân ty chịu lực trung tâm, bề mặt ren gia công dọc thân, bước ren tiêu chuẩn được kiểm soát nghiêm ngặt và nền vật liệu mác inox đặc chủng. Mỗi yếu tố đều ảnh hưởng trực tiếp đến chất lượng cơ lý của toàn bộ hệ treo.

Nguyên lý hoạt động của cấu kiện dựa trên cơ chế siết ren cơ học và phân bổ ứng suất xoắn. Khi thực hiện liên kết treo đỡ, thanh ty ren sẽ kết hợp đồng bộ với các phụ kiện bao gồm: ecu (đai ốc), long đền (vòng đệm), pad treo (kẹp treo) và tắc kê đạn. Lực siết khi vặn đai ốc vào thân ty tạo ra ma sát lớn giữa các mặt ren tiếp xúc, chuyển đổi mô-men xoắn thành lực căng dọc trục vững chắc.

Lý do dòng ty ren suốt inox được ưu tiên trong các hệ treo chịu tải là nhờ biên dạng ren chạy dọc liên tục, giúp diện tích tiếp xúc và bám giữ của ecu đạt mức tối đa, triệt tiêu hiện tượng trượt liên kết dưới tác động của rung động cơ học. Đồng thời, hàm lượng Crom (tối thiểu 10.5%) trong thành phần vật liệu inox tạo ra một lớp màng Oxit Crom ($Cr_2O_3$) siêu mỏng nhưng cực kỳ bền vững trên bề mặt. Lớp màng này có khả năng tự chữa lành khi bị trầy xước, ngăn chặn triệt để oxy và hơi nước xâm nhập vào sâu cấu trúc lõi thép, giúp thanh ty chống oxy hóa hoàn hảo trong mọi điều kiện thời tiết.

Phân loại ty inox phi 8 phổ biến hiện nay

1. Phân loại theo kiểu thiết kế kỹ thuật

• Ty ren inox phi 8: Thiết kế cán ren toàn thân. Dòng này chiếm 90% sản lượng tiêu thụ do tính cơ động cao, cho phép cắt ngắn hoặc nối dài qua ống nối ren dễ dàng, chuyên dùng cho các hệ thống ty ren treo trần, treo ống.

• Ty trơn inox phi 8: Thân nhẵn, không có bước ren. Sản phẩm chủ yếu được ứng dụng trong các chi tiết máy đòi hỏi chuyển động trượt mượt mà hoặc làm thanh chốt định vị chịu lực cắt.

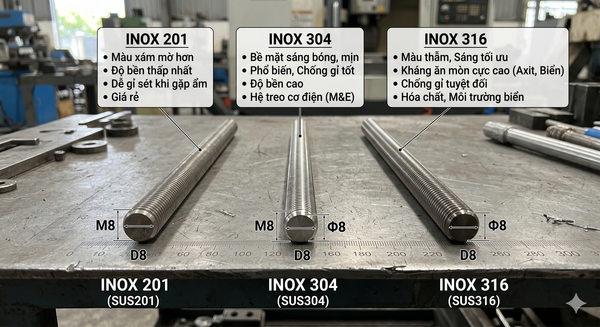

2. Phân loại theo mác vật liệu inox

Vật liệu chế tạo là yếu tố quyết định đến cả giá thành lẫn môi trường ứng dụng của sản phẩm. Hiện nay có ba mác inox phổ biến nhất được đưa vào sản xuất thương mại:

Lý do ty ren inox 304 trở thành dòng sản phẩm được ứng dụng phổ biến nhất trên thị trường hiện nay nằm ở tỷ lệ vàng trong cấu trúc hóa học (chứa khoảng 18% Crom và 8% Niken). Tỷ lệ này giúp sản phẩm đạt được sự cân bằng tuyệt đối giữa khả năng chống ăn mòn khí quyển, độ bền kéo cơ học cao và chi phí đầu tư vật tư hợp lý.

Ngược lại, đối với các công trình cận biển hoặc tiếp xúc trực tiếp với hóa chất, dòng ty ren inox 316 lại là bắt buộc. Nhờ được bổ sung thêm nguyên tố Molybdene ($Mo$) với hàm lượng từ 2-3% trong cấu trúc hợp kim, inox 316 hình thành nên một lớp màng bảo vệ đặc biệt ổn định, có khả năng kháng lại sự tấn công của ion Clorua ($Cl^-$) có trong muối biển và các tác nhân axit ăn mòn mạnh – điều mà mác inox 304 không thể đáp ứng được.

Thông số kỹ thuật của ty inox phi 8 cần biết

Để nghiệm thu vật tư đầu vào chính xác, các kỹ sư cần nắm rõ các thông số kỹ thuật quy chuẩn của sản phẩm thanh ren inox 8mm:

• Đường kính ngoài danh nghĩa: $8.0\text{ mm}$ (Dung sai cho phép tùy theo tiêu chuẩn từ $\pm 0.05\text{ mm}$ đến $\pm 0.1\text{ mm}$).

• Chiều dài phủ bì tiêu chuẩn: Phổ biến nhất là thanh ren inox dài 1m. Ngoài ra còn có các kích thước nguyên bản nhà máy là $2\text{m}$ hoặc $3\text{m}$ để hạn chế mối nối.

• Bước ren (Pitch): Đối với hệ ren mét tiêu chuẩn, bước ren của M8 là $1.25\text{ mm}$ (ren thô tiêu chuẩn). Trong một số ứng dụng cơ khí chính xác đòi hỏi khả năng tự hãm chống tự tháo tốt, bước ren mịn $1.0\text{ mm}$ hoặc $0.75\text{ mm}$ sẽ được áp dụng.

• Tiêu chuẩn chế tạo áp dụng: Sản phẩm phải được sản xuất dựa trên các bộ tiêu chuẩn quốc tế nghiêm ngặt như DIN 975 (Tiêu chuẩn Đức cho thanh ren), ASTM A193 (Tiêu chuẩn Mỹ) hoặc JIS B1188 (Tiêu chuẩn công nghiệp Nhật Bản).

Về mặt cơ lý học, một thanh ty inox chịu lực phi 8 mác 304 đạt tiêu chuẩn DIN 975 (thường có cấp bền tương đương dải 5.6 đến 6.8) sở hữu giới hạn bền kéo tối thiểu khoảng $500 - 600\text{ N/mm}^2$. Diện tích mặt cắt ngang thực tế của lõi ren M8 vào khoảng $36.6\text{ mm}^2$. Từ công thức tính toán lực kéo giới hạn:

$$F = \sigma \times A$$

Thanh ty M8 có thể chịu được lực kéo đứt lý thuyết lên tới hơn $18,000\text{ N}$ (tương đương khoảng 1.8 tấn tải trọng tĩnh). Tuy nhiên, trong thực tế thi công, các kỹ sư luôn phải tính toán đến hệ số an toàn ($s = 3$ đến $5$). Lực tải an toàn khuyến nghị cho hệ treo trần chuyển động dao động từ $350\text{ kg}$ đến $450\text{ kg}$ trên mỗi điểm treo.

Bên cạnh đó, chiều dài thanh ty tỉ lệ thuận với độ võng hình học. Nếu khoảng cách từ sàn bê tông đến điểm treo quá dài (trên $1.5\text{ m}$) mà không được gia cố thêm hệ thanh chống uốn biến dạng, thanh ty sẽ dễ bị mất ổn định thanh (hiện tượng hiện tượng oằn nén), làm giảm sút nghiêm trọng khả năng chịu tải thực tế.

So sánh ty inox phi 8 với các kích thước khác

Việc lựa chọn kích cỡ thanh ren phụ thuộc lớn vào bài toán kinh tế và yêu cầu kỹ thuật lực tải của hệ thống. Dưới đây là bảng đối chiếu trực quan giữa ty inox phi 8 với các biến thể phụ cận:

Insight chọn lọc cho kỹ sư:

• Khi nào phi 8 là lựa chọn tối ưu? Ty inox phi 8 là giải pháp hoàn hảo nhất cho các hệ treo trần thạch cao khối lượng tiêu chuẩn, hệ thống máng cáp điện cỡ vừa, đường ống cấp thoát nước PPR/PVC nội khu. Nó mang lại hệ số an toàn vừa vặn, không gây lãng phí chi phí phôi như phi 10 và loại bỏ hoàn toàn rủi ro quá tải của phi 6.

• Khi nào bắt buộc phải nâng cấp lên phi 10? Bạn cần chuyển hướng sang dùng phi 10 khi hệ thống treo là các đường ống PCCC chứa nước bằng thép chịu áp lực nặng, các cụm dàn nóng điều hòa trung tâm VRV có độ rung lắc mạnh khi vận hành, hoặc khi khoảng cách điểm treo bắt buộc phải kéo dài vượt trục quy chuẩn chịu lực tự nhiên.



Ty inox phi 8 được ứng dụng ở đâu?

Nhờ đặc tính chống chịu cơ hóa ưu việt, thanh inox phi 8 phủ sóng rộng rãi trong hầu hết các lĩnh vực kỹ thuật hiện đại:

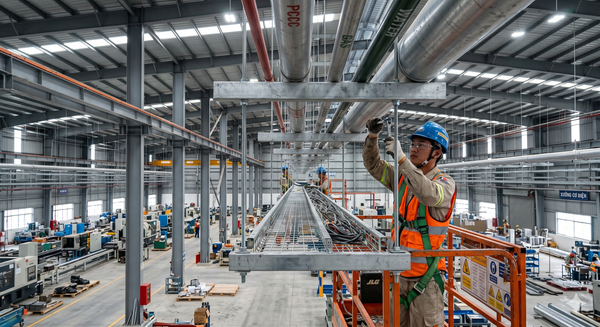

• Trong ngành xây dựng và cơ điện (M&E): Đây là thị trường tiêu thụ lớn nhất. Sản phẩm chuyên dụng để làm ty ren treo trần các hệ trần nhôm, trần thạch cao tại các trung tâm thương mại; làm hệ treo đỡ máng cáp điện, thang cáp dây tín hiệu tòa nhà; cố định hệ thống ty ren treo đường ống thông gió HVAC và mạng lưới ống phòng cháy chữa cháy.

• Trong gia công cơ khí và chế tạo máy: Thanh trơn và thanh ren phi 8 được ứng dụng làm các trục dẫn hướng, thanh giằng liên kết khung bệ máy móc, chế tạo các loại bu lông neo móng, gu-ông chịu lực trong các kết cấu máy công nghiệp.

• Trong ngành thực phẩm, y tế và hóa chất: Tại các môi trường đòi hỏi độ sạch tuyệt đối và có tính ăn mòn cao như nhà máy chế biến thủy hải sản, phòng thí nghiệm y tế, hay xưởng sản xuất hóa chất, việc sử dụng các phụ kiện inox mác 304/316 như ty ren phi 8 giúp kết cấu không bị biến chất, đảm bảo tiêu chuẩn vệ sinh an toàn.

• Trong kiến trúc nội ngoại thất: Ứng dụng làm thanh giằng trang trí cho hệ lan can kính chịu lực, làm kết cấu khung treo cho các giá kệ trưng bày inox cao cấp ngoài trời, mang lại giá trị thẩm mỹ bóng sáng lâu dài cho công trình.

Sai lầm thường gặp khi chọn ty inox phi 8

Trong quá trình phân phối và tư vấn kỹ thuật, chúng tôi nhận thấy các chủ đầu tư rất dễ mắc phải các sai lầm kinh điển sau:

1. Lựa chọn sai mác inox do bẫy giá rẻ: Sai lầm phổ biến nhất là ứng dụng thanh ren inox mác 201 cho các hạng mục ngoài trời hoặc khu vực hộp kỹ thuật có độ ẩm cao chỉ vì giá thành rẻ. Sau một thời gian ngắn, hàm lượng Manga cao và Niken thấp trong inox 201 sẽ khiến thanh ty bị oxy hóa, tạo ra các vệt gỉ sét vàng loang lổ, làm giảm tiết diện chịu lực và phá hủy thẩm mỹ công trình.

2. Bỏ qua bài toán tính tải trọng và khoảng cách: Lắp đặt số lượng điểm treo quá thưa nhằm tiết kiệm vật tư khiến mỗi thanh ty phải gánh một khối lượng vượt mức an toàn định mức. Hệ quả trực tiếp là toàn bộ hệ thống máng cáp hoặc trần bị võng xuống, tiềm ẩn nguy cơ đổ sập cục bộ.

3. Sử dụng hàng gia công ren kém chất lượng: Mua phải các dòng ty ren giá rẻ có biên dạng ren bị lỗi, lỏng lẻo hoặc bước ren không đều. Khi chịu lực rung động liên tục từ hệ thống máy móc, các mối nối này sẽ tự động nới lỏng dẫn đến tuột ren.

4. Bất đồng bộ hệ vật tư phụ kiện: Sử dụng thanh ty ren bằng inox nhưng lại kết hợp với ecu và long đền bằng thép mạ kẽm thường để tiết kiệm chi phí. Sự chênh lệch điện thế giữa hai kim loại khác nhau khi tiếp xúc trong môi trường ẩm sẽ kích hoạt quá trình ăn mòn điện hóa cực nhanh, làm phá hủy hoàn toàn phần ren của đai ốc tại điểm liên kết then chốt. Chi phí khắc phục, sửa chữa hệ thống treo lỗi sau khi đưa vào vận hành thường cao gấp 5 - 10 lần so với việc đầu tư đồng bộ vật tư chuẩn ngay từ đầu.

Hướng dẫn chọn ty inox phi 8 phù hợp công trình

Để giúp quý khách hàng dễ dàng đưa ra quyết định chuẩn xác, hãy áp dụng bộ checklist phân loại kỹ thuật dưới đây trước khi đặt hàng:

1. Chọn theo môi trường vận hành thực tế

• Môi trường văn phòng, nhà ở, khu vực nội thất khô ráo: Sử dụng inox 201 để tối ưu hóa chi phí đầu tư.

• Môi trường ngoài trời, nhà xưởng công nghiệp thông thường, hệ thống M&E tòa nhà: Bắt buộc chọn dòng ty ren inox 304 để đảm bảo tính năng chống gỉ dài hạn.

• Môi trường ngập mặn, cảng biển, kho hóa chất, nhà máy xi măng: Lựa chọn duy nhất là dòng ty ren inox 316 cao cấp.

2. Chọn theo tải trọng thiết kế của hệ thống

• Tải trọng nhẹ ($< 200\text{ kg}$): Có thể cân nhắc sử dụng mác inox 201 hoặc hạ đường kính xuống M6 nếu không gian hẹp.

• Tải trọng trung bình ($200\text{ kg} - 450\text{ kg}$): Sử dụng dòng ty inox chịu lực phi 8 mác 304 tiêu chuẩn.

• Tải trọng nặng ($> 500\text{ kg}$ hoặc có rung động chấn động): Giữ nguyên vật liệu inox nhưng cần nâng cấp đường kính danh nghĩa lên hệ ren M10 hoặc M12.

3. Chọn theo tiêu chuẩn bước ren hệ mét

• Luôn yêu cầu nhà cung cấp chứng minh sản phẩm sản xuất theo tiêu chuẩn DIN 975 với bước ren thô tiêu chuẩn $1.25\text{ mm}$ để đảm bảo độ tương thích hoàn hảo 100% với các dòng đai ốc, ecu mác M8 sẵn có trên thị trường toàn quốc.



Cách bảo quản và sử dụng ty inox phi 8 bền hơn

Độ bền của hệ thống ty inox công nghiệp không chỉ phụ thuộc vào chất lượng phôi ban đầu mà còn nằm ở quy trình bảo quản, lắp đặt đúng kỹ thuật:

• Quy trình lưu kho chuẩn quy định: Trước khi đưa vào thi công, các bó thanh ren inox phải được lưu trữ tại nơi khô ráo, có mái che, đặt trên các giá đỡ gỗ cách mặt đất tối thiểu $20\text{ cm}$. Tuyệt đối không để chung khu vực với các loại hóa chất tẩy rửa mạnh hoặc axit có tính bay hơi cao.

• Kiểm tra kỹ thuật bề mặt trước khi lắp: Trước khi siết ecu, thợ thi công cần kiểm tra dọc thân ren xem có bị dính bụi bẩn, cát đá hoặc bị dập ren do va đập trong quá trình vận chuyển hay không. Một hạt cát nhỏ kẹt trong kẽ ren cũng có thể làm kẹt cứng mối nối trong quá trình siết lực.

• Kiểm soát lực siết vừa đủ: Khi tiến hành cố định mối nối, nên sử dụng cờ lê lực chuyên dụng để siết đai ốc ở mức mô-men khuyến nghị. Việc cố tình siết quá lực (quá ren) không giúp liên kết chặt hơn mà ngược lại sẽ làm biến dạng bề mặt ren inox, gây ra hiện tượng bó ren (gờ ren bị cháy kẹt dính chặt vào nhau), khiến việc tháo dỡ bảo trì sau này trở nên bất khả thi.

Câu hỏi thường gặp về ty inox phi 8 (FAQ)

Ty inox phi 8 chịu lực được bao nhiêu?

Lực chịu tải tĩnh an toàn của một thanh ty ren M8 mác inox 304 đạt chuẩn DIN 975 dao động từ $350\text{ kg}$ đến $450\text{ kg}$. Chỉ số này có thể thay đổi phụ thuộc vào mác thép chế tạo, tổng chiều dài thanh ty (thanh càng dài càng dễ bị uốn võng) và độ chắc chắn của điểm neo vào trần bê tông.

Ty inox phi 8 có bị gỉ không?

Các dòng ty ren làm từ inox 304 và 316 sở hữu năng lực thanh ren inox chống gỉ vô cùng xuất sắc trong điều kiện tự nhiên. Tuy nhiên, nếu bạn chọn mác inox 201, sản phẩm vẫn có khả năng bị oxy hóa, ố vàng nghiêm trọng nếu lắp đặt tại những vị trí có độ ẩm cao hoặc bị đọng nước mưa lâu ngày.

Ty ren inox phi 8 và ty trơn khác nhau thế nào?

Ty ren inox được cán ren toàn thân, mục đích chính là phối hợp với ecu tạo ra các liên kết ghép nối treo đỡ có thể tăng giảm chiều dài linh hoạt. Trong khi đó, ty trơn inox có bề mặt nhẵn bóng hoàn toàn, chủ yếu được ứng dụng trong gia công cơ khí chính xác, làm chốt định vị chịu lực cắt vuông góc thay vì lực kéo dọc trục.

Nên dùng inox 304 hay 316 cho công trình?

Đối với các công trình xây dựng dân dụng, hệ thống cơ điện tòa nhà thông thường, dòng ty ren inox 304 là sự lựa chọn tối ưu nhất về mặt kỹ thuật lẫn kinh tế. Bạn chỉ nên nâng cấp lên mác inox 316 khi thi công tại các vùng cận biển, kết cấu cảng biển hoặc hệ thống đường ống trong các nhà máy lọc hóa chất.

Ty inox phi 8 có thể cắt ngắn theo kích thước yêu cầu không?

Hoàn toàn có thể. Do đặc tính phôi thép không gỉ có độ dẻo dai tốt, bạn có thể dễ dàng sử dụng máy cắt cầm tay hoặc máy cưa đĩa để cắt ngắn thanh ren inox dài 1m thành các đoạn nhỏ phù hợp với bản vẽ. Sau khi cắt, cần tiến hành mài vát nhẹ đầu ren để đảm bảo việc vặn ecu vào thân ty diễn ra mượt mà, không bị kẹt ren.

Ty inox phi 8 là lựa chọn bền và linh hoạt cho nhiều công trình

Tựu trung lại, ty inox phi 8 là một giải pháp vật tư kỹ thuật sở hữu nhiều ưu điểm vượt trội: năng lực chống gỉ sét ưu việt, khả năng chịu tải trọng tĩnh ổn định cùng biên độ ứng dụng cực kỳ linh hoạt trong mọi phân khúc công trình. Song, để phát huy tối đa giá trị cốt lõi của sản phẩm, các kỹ sư và chủ đầu tư cần tỉnh táo lựa chọn chính xác mác vật liệu (inox 201, 304 hay 316), tính toán khoa học mật độ điểm treo tương ứng với tải trọng thực tế, và luôn ưu tiên chọn mua sản phẩm đạt các tiêu chuẩn quốc tế như DIN 975.

Đừng để những sự cố sập hệ treo hay gỉ sét cấu kiện làm ảnh hưởng đến uy tín và tiến độ của toàn bộ dự án. Việc đầu tư hệ thống vật tư đồng bộ, chất lượng cao ngay từ bước khởi đầu chính là phương án tiết kiệm chi phí vận hành và bảo dưỡng tối ưu nhất cho doanh nghiệp của bạn.
