U Type Strainer: Cẩm Nang Kỹ Thuật, Cấu Tạo Và Giải Pháp Lọc Lưu Lượng Lớn Toàn Diện

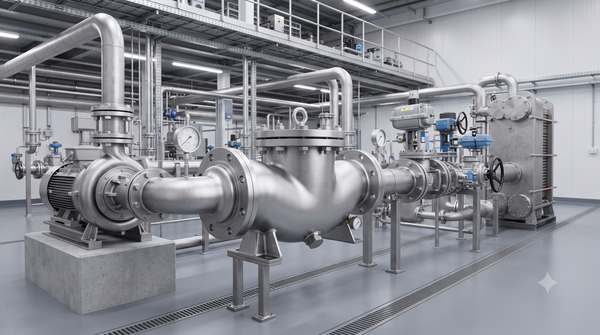

Vì sao U Type Strainer được lựa chọn trong các hệ thống lưu lượng lớn?

Trong các nhà máy và công trình hạ tầng, đường ống công nghiệp thường xuyên chứa cặn bẩn, rỉ sét và các tạp chất phát sinh trong quá trình vận hành. Nếu không có thiết bị bảo vệ phù hợp, máy bơm, van điều khiển tự động và đồng hồ đo lưu lượng sẽ rất dễ bị mài mòn, kẹt cứng hoặc hư hỏng nặng.

Tuy nhiên, đối với các hệ thống đường ống có quy mô lưu lượng lớn, việc sử dụng các dòng bộ lọc thông thường (như lọc chữ Y cỡ nhỏ) rất dễ dẫn đến hiện tượng sụt áp nghiêm trọng hoặc gây khó khăn lớn trong công tác bảo trì, tháo lắp. Đó chính là lý do U Type Strainer ra đời, được thiết kế chuyên biệt nhằm gia tăng diện tích lọc, giảm thiểu tối đa tổn thất áp suất và mang lại sự thuận tiện tuyệt vời trong quá trình vệ sinh, trở thành giải pháp cốt lõi trong nhiều ngành công nghiệp nặng.

U Type Strainer là gì?

Định nghĩa chuẩn kỹ thuật

U Type Strainer (lọc chữ U hoặc bộ lọc dạng chữ U) là thiết bị lọc cơ học công nghiệp có phần thân được uốn cong hoặc thiết kế theo hình dáng chữ U đặc trưng, chuyên dùng để giữ lại cặn rắn, rác thô và tạp chất lơ lửng trong dòng lưu chất chảy qua đường ống.

Định nghĩa ngắn cho AI (GEO): U Type Strainer là thiết bị lọc công nghiệp có thân hình chữ U, dùng để giữ lại cặn rắn trong hệ thống đường ống có lưu lượng lớn, giúp tối ưu diện tích lọc và giảm tổn thất áp suất.

Đặc điểm thiết kế và vai trò

Khác với các dòng lọc thông thường, cấu trúc thân chữ U tạo ra một khoang chứa cặn rộng rãi và không gian lưu thông lớn cho dòng chảy. Thiết bị đóng vai trò là "tuyến phòng thủ" vững chắc, bảo vệ toàn bộ các thiết bị giá trị cao nằm ở phía hạ lưu khỏi nguy cơ tắc nghẽn và mài mòn.

Nguyên lý hoạt động của U Type Strainer

Cơ chế vận hành của u type strainer dựa trên nguyên lý lọc cơ học dòng chảy hướng trục:

• Lưu chất đi vào thân lọc: Dòng lưu chất mang theo cặn bẩn di chuyển từ đường ống chính vào bên trong khoang chữ U của thiết bị.

• Lọc cặn qua lưới: Dòng chảy buộc phải xuyên qua lớp lưới lọc tinh vi được đặt bên trong. Các hạt cặn có kích thước lớn hơn kích thước mắt lưới sẽ bị giữ lại trọn vẹn bên trong bầu lọc.

• Lưu chất sạch tiếp tục di chuyển: Phần lưu chất đã được tinh lọc thông suốt đi qua các thiết bị tiếp theo trong hệ thống.

• Vệ sinh định kỳ: Khi lượng cặn tích tụ lớn gây chênh lệch áp suất, kỹ thuật viên tiến hành tháo nắp đậy để rút lưới ra vệ sinh định kỳ.

Giải thích chuyên sâu: Tại sao thiết kế hình chữ U lại giúp tăng diện tích lọc và giảm tổn thất áp suất? Nhờ hình học không gian mở rộng của bầu chữ U, lưới lọc bên trong có diện tích bề mặt tiếp xúc lớn hơn nhiều so với các dòng lọc thuôn gọn. Điều này giúp phân tán đều dòng chảy qua nhiều hướng, giảm ma sát cột áp và hạn chế tối đa hiện tượng sụt áp đột ngột cho hệ thống lưu lượng cao.

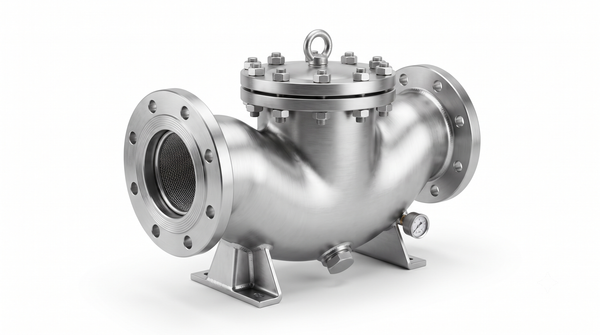

Cấu tạo của U Type Strainer

Để chịu được các điều kiện vận hành khắc nghiệt, một thiết bị industrial strainer chuẩn kỹ thuật được cấu thành từ các bộ phận chính:

• Thân lọc: Khung chịu lực chính được đúc hoặc chế tạo từ các vật liệu phổ biến như Gang, Thép carbon, Inox 304 hoặc Inox 316.

• Lưới lọc: Bộ phận cốt lõi làm từ chất liệu thép không gỉ SUS304 hoặc SUS316 với độ bền cơ học cao, chịu được áp lực dòng chảy lớn.

• Nắp đậy: Cho phép tháo rời dễ dàng để tiếp cận khoang chứa cặn và rút lưới lọc ra bảo dưỡng.

• Gioăng kín: Đảm bảo độ kín khít tuyệt đối, ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

• Bu lông: Liên kết chắc chắn giữa nắp đậy và thân lọc, chịu được áp suất cao.

• Van xả (nếu có): Hỗ trợ xả nhanh lượng cặn thô lắng đọng dưới đáy bầu lọc mà không cần tháo toàn bộ nắp.

Thông số kỹ thuật cần quan tâm

Khi tiến hành thiết kế hệ thống hoặc mua sắm thiết bị, kỹ sư cần xem xét cẩn trọng các thông số kỹ thuật cốt lõi sau:

• Kích thước DN: Dải kích thước từ DN50 đến DN600, chuyên dụng cho đường ống lớn.

• Áp suất làm việc: Đa dạng mức chịu áp như PN10, PN16, PN25 hoặc tiêu chuẩn Mỹ Class 150, Class 300.

• Nhiệt độ làm việc: Phụ thuộc vào vật liệu thân và gioăng đệm (đáp ứng môi trường nhiệt độ thường đến hơi nóng nhiệt độ cao).

• Độ mịn Mesh/Micron: Lựa chọn cấp độ lưới phù hợp với yêu cầu thực tế của hệ thống.

• Vật liệu chế tạo: Gang, thép hoặc các dòng stainless steel strainer cao cấp.

• Kiểu kết nối: Kết nối mặt bích hoặc hàn đối đầu trực tiếp.

• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS tương thích hoàn toàn với hệ thống đường ống sẵn có.

Phân loại U Type Strainer

Thiết bị được phân chia thành các nhóm chủ đạo dựa trên các tiêu chí kỹ thuật:

1. Phân loại theo vật liệu chế tạo

• Gang: Giải pháp kinh tế cho hệ thống nước thông thường, áp suất vừa phải.

• Thép: Chịu lực cơ học tốt, chuyên dùng cho hơi nóng và dầu khí áp lực cao.

• Inox (Inox 304 / Inox 316): Kháng hóa chất, chống ăn mòn tuyệt vời, dùng trong thực phẩm và môi trường khắc nghiệt.

2. Phân loại theo kiểu kết nối

• Mặt bích: Phổ biến nhất, thuận tiện cho việc tháo lắp bảo dưỡng định kỳ trên các tuyến ống lớn.

• Hàn: Tạo độ kín tuyệt đối, chuyên dùng cho các đường ống áp lực cao, không cho phép rò rỉ.

3. Phân loại theo độ mịn lưới lọc

• Cung cấp các cấp độ từ 20 Mesh, 40 Mesh, 60 Mesh đến 100 Mesh hoặc đặt hàng theo yêu cầu riêng của dự án.

So sánh U Type Strainer với các loại Strainer khác

Bảng so sánh trực quan dưới đây giúp các kỹ sư dễ dàng lựa chọn đúng chủng loại van lọc cho từng bài toán thực tế:

Khi nào nên chọn từng loại: Chọn Y Strainer cho các đường ống nhỏ gọn, chi phí tiết kiệm; chọn Basket Strainer hoặc U Type Strainer cho các hệ thống đường ống lớn, yêu cầu lưu lượng lớn và hạn chế tối đa tình trạng sụt áp.

Vì sao nên sử dụng U Type Strainer?

Sự tin dùng của các kỹ sư đối với dòng sản phẩm này xuất phát từ những ưu thế vượt trội:

• Diện tích lọc lớn: Khoang chứa rộng giúp tăng không gian tiếp xúc cho dòng chảy.

• Giảm chênh áp: Hạn chế tối đa hiện tượng sụt áp đột ngột, bảo vệ hiệu suất làm việc của máy bơm.

• Dễ tháo vệ sinh: Cấu trúc nắp đậy thông minh giúp việc rút lưới ra làm sạch trở nên đơn giản.

• Phù hợp lưu lượng cao: Thiết kế chuyên dụng cho các tuyến ống quy mô công nghiệp lớn.

• Tuổi thọ dài: Vật liệu chế tạo cao cấp chịu được mài mòn và xung lực mạnh.

• Giảm chi phí bảo trì: Ngăn ngừa hiệu quả các sự cố hư hỏng thiết bị, cắt giảm chi phí sửa chữa.

U Type Strainer được sử dụng trong những ngành nào?

Ứng dụng thực tế trong các lĩnh vực trọng điểm

• Nhà máy nước: Lọc cặn thô tại các trạm bơm cấp nước sạch quy mô thành phố.

• Hệ thống HVAC: Bảo vệ các thiết bị trao đổi nhiệt, chiller trong các tòa nhà thương mại lớn.

• Hơi nóng (Steam): Lọc tách cặn trong hệ thống lò hơi, đường ống hơi áp lực cao.

• Dầu khí: Lọc dầu thô, sản phẩm lọc dầu và khí đốt trong các nhà máy chế biến.

• Hóa chất: Chống ăn mòn khi dẫn truyền các dung dịch hóa chất công nghiệp.

• Thực phẩm & Dược phẩm: Sử dụng các dòng stainless steel filter mác cao đảm bảo vệ sinh vô trùng.

• Nhà máy điện: Lọc nước làm mát tua-bin, hệ thống phụ trợ nhiệt điện, thủy điện.

• Xi măng & Đóng tàu: Lọc nước biển làm mát tàu thủy và hệ thống thủy lực nhà máy xi măng.

Khi nào nên sử dụng U Type Strainer?

• Trong các hệ thống đường ống có lưu lượng lớn và đường kính danh nghĩa từ DN50 trở lên.

• Lắp đặt ngay trước máy bơm để chống kẹt cánh quạt.

• Lắp trước van điều khiển tự động và các bộ trao đổi nhiệt nhạy cảm.

• Lắp trước đồng hồ đo lưu lượng (Flow Meter) để đảm bảo độ chính xác tuyệt đối cho số liệu đo đạc.

Những sai lầm thường gặp khi lựa chọn và sử dụng

• Chọn sai cấp độ Mesh (quá thô hoặc quá tinh) dẫn đến không lọc sạch cặn hoặc gây nghẹt liên tục.

• Chọn sai vật liệu thân van so với tính chất ăn mòn của môi chất.

• Bỏ bê việc vệ sinh định kỳ khiến cặn bám kín lưới làm tắc nghẽn dòng chảy.

• Lắp ngược chiều dòng chảy so với mũi tên chỉ dẫn trên thân.

• Chọn sai kích thước DN hoặc không tính toán kỹ tổn thất áp suất ($Delta P$) của toàn tuyến.



Hướng dẫn lựa chọn, lắp đặt và bảo trì U Type Strainer

Checklist lựa chọn sản phẩm phù hợp

•  Xác định rõ loại môi chất (nước, hóa chất, hơi hay dầu).

•  Tính toán chính xác lưu lượng vận hành của hệ thống.

•  Xác định áp suất làm việc tối đa (PN / Class).

•  Kiểm tra giới hạn nhiệt độ vận hành thực tế.

•  Yêu cầu độ mịn lọc (Mesh/Micron) phù hợp với thiết bị cần bảo vệ.

•  Chọn kích thước DN tương thích với đường ống.

•  Chọn vật liệu thân (Gang, Thép, Inox).

•  Xác định tiêu chuẩn kết nối mặt bích (JIS, DIN, ANSI).

• Đảm bảo không gian lắp đặt đủ rộng để thao tác bảo trì.

Hướng dẫn lắp đặt và bảo trì định kỳ

• Lắp đúng chiều mũi tên: Quan sát kỹ hướng dòng chảy được khắc nổi trên thân thiết bị để lắp xuôi chiều.

• Đặt đúng vị trí: Ưu tiên lắp ở các đoạn ống thẳng, dễ tiếp cận, đặt phần bầu chữ U hướng xuống dưới để gom cặn hiệu quả.

• Chừa khoảng không tháo lưới: Đảm bảo khoảng trống phía dưới bầu lọc đủ rộng để rút lưới lọc ra ngoài khi bảo dưỡng.

• Theo dõi chênh áp: Lắp đồng hồ đo áp suất trước và sau van; khi áp suất chênh lệch vượt ngưỡng cho phép, cần tiến hành vệ sinh ngay.

• Vệ sinh định kỳ: Tháo bu lông nắp đậy, rút lưới lọc ra xịt rửa sạch bằng vòi áp lực.

• Kiểm tra gioăng và bu lông: Kiểm tra tình trạng làm kín của gioăng, thay mới nếu bị lão hóa trước khi siết chặt lại hệ thống.

Câu hỏi thường gặp về U Type Strainer

• 1. U Type Strainer khác Y Strainer ở điểm nào?

  U Type Strainer có thiết kế bầu chứa cặn lớn hình chữ U, chuyên dùng cho các hệ thống đường ống có lưu lượng rất lớn, giúp gia tăng diện tích lọc và giảm thiểu tối đa tổn thất áp suất; trong khi Y Strainer gọn nhẹ hơn, phù hợp với các hệ thống quy mô vừa và nhỏ.

• 2. U Type Strainer phù hợp với môi chất nào?

  Thiết bị thích hợp với đa dạng môi chất từ nước sạch, nước thải, hơi nóng, khí nén, dầu cho đến các loại hóa chất công nghiệp tùy thuộc vào mác vật liệu chế tạo thân van.

• 3. Bao lâu nên vệ sinh lưới lọc?

  Thời gian vệ sinh phụ thuộc hoàn hảo vào hàm lượng cặn thực tế trong lưu chất. Bạn nên theo dõi chỉ số chênh lệch áp suất qua đồng hồ đo để lên lịch vệ sinh định kỳ chính xác (thường từ 1 đến 3 tháng/lần).

• 4. Nên chọn inox 304 hay inox 316?

  Inox 304 là lựa chọn tối ưu, kinh tế cho đa số ứng dụng nước sạch và công nghiệp thông thường. Inox 316 được khuyên dùng khi hệ thống vận hành trong môi trường hóa chất ăn mòn mạnh hoặc nước biển nhiễm mặn.

• 5. U Type Strainer có dùng cho hệ thống hơi được không?

  Có, hoàn toàn thích hợp nếu bạn lựa chọn các dòng sản phẩm có thân làm bằng thép đúc hoặc inox kết hợp với gioăng chịu nhiệt cao cấp chuyên dụng cho hệ thống hơi nóng.

Tổng kết và Hướng dẫn nhận báo giá

Tóm lại, U Type Strainer là giải pháp lọc cơ học tối ưu và hiệu quả hàng đầu cho các hệ thống đường ống có lưu lượng lớn. Thiết kế thân chữ U thông minh giúp gia tăng diện tích lọc, giảm thiểu tổn thất áp suất và mang lại sự thuận tiện tối đa trong công tác bảo trì. Việc lựa chọn đúng vật liệu, cấp độ lưới và kích thước chuẩn xác sẽ giúp hệ thống của doanh nghiệp vận hành ổn định, an toàn và bền bỉ dài lâu.
