Union DN50: Giải Pháp Khớp Nối Tháo Lắp Nhanh Tối Ưu Cho Đường Ống Công Nghiệp

Trong thiết kế, vận hành và thi công hệ thống đường ống fluid (lưu chất), việc lựa chọn phương thức kết nối giữa các phân đoạn ống hoặc giữa ống với thiết bị động lực đóng vai trò quyết định đến hiệu suất bảo trì. Một trong những thiết bị kỹ thuật đáp ứng hoàn hảo yêu cầu này ở kích cỡ tầm trung chính là union DN50. Được biết đến rộng rãi với tên gọi dân dụng là rắc co, phụ kiện này là chìa khóa xử lý bài toán tháo lắp linh hoạt mà vẫn đảm bảo độ kín khít tuyệt đối cho toàn công trình.

Vì sao nhiều hệ thống đường ống sử dụng Union DN50?

Trong các nhà máy sản xuất hay công trình cơ điện, chúng ta thường xuyên đối mặt với các kịch bản bắt buộc phải can thiệp vào lòng ống:

• Hệ thống đòi hỏi tháo lắp nhanh: Các phân đoạn ống dẫn vật liệu, hóa chất hoặc nước sạch cần được tháo rời định kỳ để vệ sinh, súc rửa lòng ống bên trong.

• Bảo trì, thay thế thiết bị định kỳ: Máy bơm công nghiệp, van chặn, van điều khiển hoặc đồng hồ đo lưu lượng là những cụm thiết bị có tuổi thọ thấp hơn đường ống chính, đòi hỏi phải tháo dỡ ra ngoài để bảo dưỡng thường xuyên.

Nếu tại các vị trí này kỹ sư sử dụng các phương thức nối cứng cố định như hàn chết hoặc dán keo, hệ thống sẽ ngay lập tức bộc lộ những nhược điểm lớn. Khi một chiếc van bị hỏng, người thợ sẽ phải cắt bỏ cả phân đoạn ống, gây tốn kém vật tư và mất nhiều giờ đồng hồ để khắc phục.

Hơn nữa, việc tháo toàn bộ một tuyến ống dài chỉ để thay thế một thiết bị nhỏ là điều bất khả thi trong các dây chuyền sản xuất liên tục. Do đó, union nối ống DN50 (hay rắc co DN50) ra đời như một giải pháp kết nối động, giúp cách ly phân đoạn cần sửa chữa một cách nhanh chóng mà không làm xê dịch hay ảnh hưởng đến tính định hình của toàn hệ thống.

Union DN50 là gì?

Định nghĩa kỹ thuật: Union DN50 (rắc co DN50) là một loại khớp nối tháo lắp nhanh dùng cho đường ống có kích thước danh nghĩa (Nominal Diameter) là 50mm (tương đương với đường kính ngoài của ống xấp xỉ 60mm). Thiết bị này cho phép kết nối hoặc tách rời hai phân đoạn ống một cách độc lập bằng cơ chế xoay đai ren trung tâm mà không cần phải quay hai đầu ống chính.

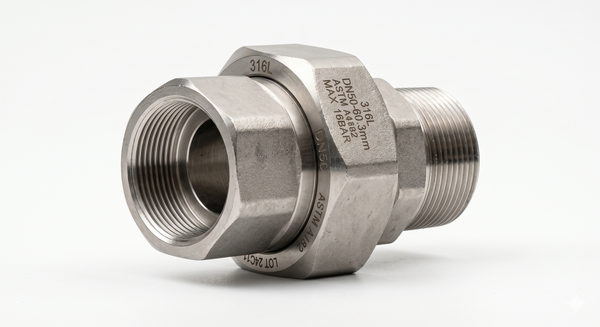

Về cấu tạo kỹ thuật, một bộ union công nghiệp DN50 tiêu chuẩn bao gồm ba cấu kiện rời tách biệt:

1. Hai đầu nối (Đầu đực và đầu cái): Một đầu được gắn cố định vào ống A, đầu còn lại gắn vào ống B thông qua phương pháp nối ren hoặc hàn.

2. Đai siết (Nut): Vòng ren trung tâm bao bọc bên ngoài, có nhiệm vụ kéo chặt và ép hai đầu nối lại với nhau khi vặn xiết.

3. Gioăng làm kín (Gasket/O-ring): Nằm ở điểm tiếp xúc phẳng giữa hai đầu nối, thường làm bằng vật liệu đàn hồi như Teflon (PTFE), EPDM hoặc NBR để ngăn lưu chất rò rỉ ra ngoài.

Nguyên lý hoạt động của Union DN50

Cơ chế vận hành của union nối ống dựa trên nguyên lý nén thủy kín bằng cơ học ren. Khi hai đầu nối được định vị đồng tâm, người thợ tiến hành xoay đai siết. Các bước ren của đai siết sẽ ăn khớp với ren ngoài của một đầu nối và tì chặt lên gờ chặn của đầu nối còn lại. Lực siết hướng trục này ép phẳng lớp gioăng cao su hoặc gioăng teflon nằm ở giữa, điền đầy vào các khoảng trống vi mô và tạo ra độ kín khít tuyệt đối, chịu được áp lực dòng chảy lớn.

Khi cần tháo rời, chúng ta chỉ cần vặn ngược đai siết. Lúc này, liên kết cơ học bị phá vỡ, hai đầu nối tách biệt hoàn toàn giúp chúng ta nhấc phân đoạn ống ở giữa ra ngoài dễ dàng. Khác với các mối hàn hay keo dán một lần, kết nối rắc co cho phép thực hiện chu trình tháo - lắp này hàng trăm lần, mang lại khả năng tái sử dụng nguyên vẹn vật tư cực kỳ kinh tế.

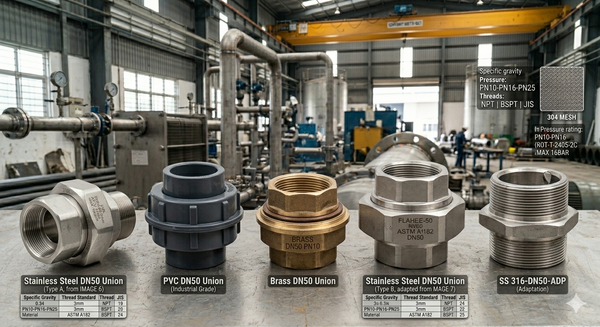

Các loại Union DN50 phổ biến hiện nay

Tùy theo tính chất hóa lý của lưu chất trong phụ kiện piping dn50, rắc co được sản xuất với bốn dòng vật liệu cốt lõi:

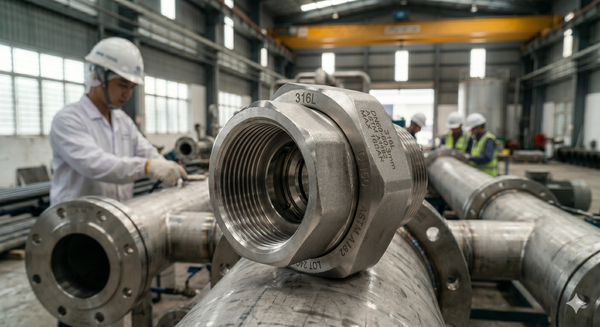

1. Union inox DN50

Được chế tạo từ các mác thép không gỉ cao cấp như union inox 304 hoặc union inox 316.

• Ưu điểm: Kháng ăn mòn hóa học tuyệt hảo, chịu nhiệt độ cao và bề mặt nhẵn mịn chống bám bẩn sinh học.

• Ứng dụng: Dây chuyền sản xuất thực phẩm, dược phẩm, đường ống hóa chất và hệ thống xử lý nước RO.

2. Union nhựa DN50 (Union PVC DN50)

Thường được sản xuất từ nhựa uPVC, cPVC hoặc PPR.

• Ưu điểm: Trọng lượng siêu nhẹ, giá thành rẻ, chịu được các dòng axit loãng và không bị rỉ sét do môi trường bên ngoài.

• Ứng dụng: Hệ thống tưới tiêu, xử lý nước bể bơi, đường ống dẫn nước sinh hoạt dân dụng.

3. Union thép DN50

Chế tạo từ thép carbon áp lực cao, có thể mạ kẽm nhúng nóng hoặc mạ kẽm điện phân để chống gỉ.

• Ưu điểm: Chịu được lực kéo, lực nén và áp lực thủy tĩnh cực lớn.

• Ứng dụng: Hệ thống thủy lực, đường ống dẫn dầu công nghiệp nặng, hệ thống khí nén áp lực cao.

4. Union đồng DN50

• Ưu điểm: Tính dẻo tốt, dễ gia công ren sâu, có khả năng kháng khuẩn tự nhiên.

• Ứng dụng: Hệ thống HVAC (điều hòa không khí trung tâm), đường ống dẫn ga, dẫn nước sạch đô thị.



Thông số kỹ thuật cần quan tâm khi chọn Union DN50

Khi lựa chọn khớp nối union cho bản vẽ thiết kế kỹ thuật, bạn bắt buộc phải đối chiếu chính xác các thông số sau:

• Kiểu kết nối: Xác định hệ thống sử dụng union nối ren dn50 (ren trong hoặc ren ngoài) hay union hàn dn50 (hàn bọc ống Socket Weld hoặc hàn đối đầu Butt Weld).

• Cấp áp lực danh nghĩa: Lựa chọn phụ kiện theo áp suất vận hành của hệ thống, bao gồm các cấp PN10, PN16, PN25.

• Tiêu chuẩn ren: Phải đồng bộ với tiêu chuẩn của ren ống chính như NPT (tiêu chuẩn Mỹ), BSPT (tiêu chuẩn Anh) hay hệ ren mét để tránh tình trạng bước ren bị lệch gây cháy ren khi siết.

Giải thích chuyên sâu: Nếu bạn lựa chọn một bộ rắc co có cấp áp lực PN10 lắp vào vị trí đầu đẩy của bơm cao áp (áp suất vận hành thực tế đạt 14 Bar, đòi hỏi chuẩn PN16), hiện tượng xung chấn thủy lực khi ngắt bơm đột ngột (búa nước) sẽ xé rách cấu trúc gioăng làm kín bên trong, hoặc tệ hơn là làm nứt toác đai siết ren, gây bục đường ống ngay lập tức.

So sánh Union DN50 với kết nối mặt bích

Trong dải kích thước ống DN50 (đường kính ngoài khoảng 60mm), các kỹ sư thường phân vân giữa việc dùng rắc co hay dùng mặt bích (flange). Hãy cùng đặt hai phương thức kết nối đường ống dn50 này lên bàn cân so sánh:

Khi nào nên ưu tiên dùng Union DN50?

Bạn nên chọn union khi thiết kế các hệ thống đường ống nhánh, các không gian phòng máy chật hẹp (như gầm máy, hộp kỹ thuật) và tại các vị trí cần tháo vệ sinh liên tục. Mặt bích sẽ là lựa chọn tối ưu hơn khi đường ống có kích thước lớn từ DN80 trở lên hoặc tại các trục ống chính chịu áp lực thủy tĩnh siêu cao.

Vì sao Union DN50 được dùng nhiều trong hệ thống bảo trì?

Trong quản trị vận hành nhà máy, thời gian dừng máy (downtime) là kẻ thù lớn nhất gây thiệt hại kinh tế. Sự xuất hiện của rắc co đường ống kích cỡ DN50 giúp tối ưu hóa công tác bảo trì nhờ các đặc tính:

1. Cắt giảm tối đa thời gian dừng hệ thống: Việc tháo một bộ rắc co chỉ mất chưa đầy 3 phút bằng dụng cụ cầm tay cơ bản, giúp kỹ sư tiếp cận nhanh chóng cụm van hoặc bơm bị lỗi.

2. Hạn chế rủi ro cháy nổ do cắt hàn: Đối với các nhà máy hóa chất hay dệt nhuộm, việc mang máy hàn nhiệt, máy cắt vào khu vực vận hành tiềm ẩn nguy cơ hỏa hoạn rất cao. Dụng cụ kết nối rắc co cơ khí loại bỏ hoàn toàn việc phải cắt ống và hàn lại nhiều lần.

3. Tăng tính độc lập cho thiết bị: Lắp đặt rắc co inox dn50 ngay trước và sau máy bơm tạo ra một "phân đoạn cách ly". Khi bơm gặp sự cố, ta có thể khóa van chặn, tháo rắc co và nhấc nguyên cụm bơm ra ngoài phòng bảo trì mà không làm đổ sập hay xê dịch hệ thống ống phân phối cố định xung quanh.

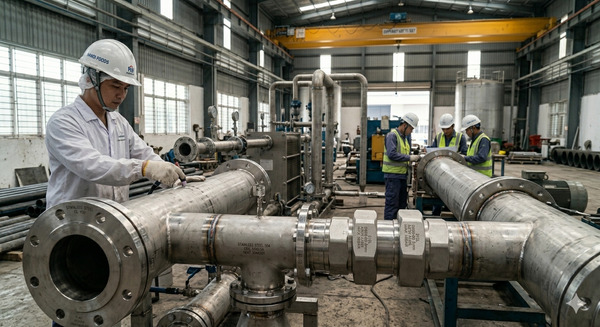

Union DN50 được sử dụng ở đâu?

Nhờ tính đa năng, phụ kiện này hiện diện trong hầu hết các sơ đồ piping:

• Cụm kết nối máy bơm nước: Lắp đặt tại cả hai đầu hút và đầu đẩy của máy bơm ly tâm, bơm tăng áp tòa nhà.

• Đường ống công nghiệp thực phẩm: Sử dụng union inox 304 hoặc 316 trong dây chuyền sản xuất bia, sữa, nước giải khát để tháo rửa đường ống hàng ngày theo tiêu chuẩn CIP.

• Hệ thống xử lý nước cấp và nước thải: Kết nối các cột lọc composite, đầu vào của các màng lọc RO trong hệ thống lọc nước công nghiệp.

• Hệ thống Chiller & HVAC: Kết nối các đường ống dẫn nước lạnh vào dàn trao đổi nhiệt FCU, AHU.

Những sai lầm thường gặp khi sử dụng Union DN50 và hệ quả

Dù lắp đặt tương đối đơn giản nhưng nếu thợ thi công chủ quan, hệ thống rất dễ phát sinh lỗi kỹ thuật:

• Siết đai ren quá lực (Over-tightening): Dùng lực quá mạnh hoặc nối dài tay công của mỏ lết để cố xiết đai ren. Hệ quả là làm nứt vỡ ren đối với rắc co nhựa, hoặc làm biến dạng biến dạng hoàn toàn lớp gioăng cao su bên trong, gây ra khe hở rò rỉ.

• Bỏ qua bước kiểm tra đồng tâm: Hai đầu ống bị lệch trục nhưng thợ vẫn cố tình vặn đai siết để kéo chúng lại gần nhau. Việc này tạo ra một ứng suất uốn liên tục lên các bước ren, khiến rắc co rất dễ bị bung kết nối hoặc tự động lỏng ra sau một thời gian máy bơm chạy rung lắc.

• Quấn băng tan (băng cao su non) sai cách: Đối với dòng ren bầu của đai siết union, phần làm kín hoàn toàn do gioăng cao su đảm nhiệm. Nhiều thợ vẫn quấn băng tan vào phần ren thô của đai siết, làm đai không thể vặn vào hết cỡ, khiến gioăng không được ép đủ chặt gây rò rỉ lưu chất.



Hướng dẫn chọn Union DN50 đúng kỹ thuật

Để chọn mua phụ kiện rắc co chuẩn xác cho công trình, bạn hãy thực hiện theo checklist 5 bước sau:

• Bước 1: Xác định chính xác môi trường lưu chất: Lưu chất có tính ăn mòn không? Nếu là nước sạch chọn nhựa hoặc đồng; hóa chất/thực phẩm chọn union inox 316; dầu khí chọn thép áp lực.

• Bước 2: Đối chiếu áp suất vận hành đỉnh: Đảm bảo chỉ số PN của union lớn hơn áp suất làm việc tối đa của hệ thống tối thiểu 20% để dự phòng hiện tượng búa nước.

• Bước 3: Lựa chọn kiểu kết nối vật lý: Hệ thống dùng ống nối ren hay ống hàn để đặt hàng loại rắc co có cấu trúc đuôi phù hợp.

• Bước 4: Kiểm tra đồng bộ tiêu chuẩn bước ren: Xác định rõ hệ ren đang dùng là G, NPT hay PT để tránh cháy ren khi lắp ráp.

• Bước 5: Chọn loại vật liệu gioăng phù hợp: Nếu chạy nước nóng, bắt buộc phải chọn gioăng Silicon hoặc Teflon (PTFE), tránh dùng gioăng cao su thường vì chúng sẽ bị bở mục ở nhiệt độ cao.

Lưu ý khi lắp đặt Union DN50

• Lắp đặt gioăng phẳng: Luôn kiểm tra xem gioăng làm kín đã nằm ngay ngắn trong rãnh thỏ của đầu nối chưa trước khi tiến hành xiết đai.

• Siết vừa đủ lực: Đối với rắc co inox/thép, siết chặt bằng tay sau đó dùng mỏ lết quay thêm từ 1/4 đến 1/2 vòng là đạt độ kín tiêu chuẩn.

• Kiểm tra độ đồng trục: Tuyệt đối không dùng union để cưỡng ép liên kết hai đường ống bị lệch tâm nặng.

• Thử áp tĩnh (Hydrotest): Sau khi hoàn thiện lắp đặt, tiến hành bơm lưu chất đầy hệ thống và nâng áp thử nghiệm để quan sát toàn bộ các điểm nối rắc co trước khi đưa công trình vào vận hành chính thức.



Câu hỏi thường gặp về Union DN50 (FAQ)

Union DN50 dùng để làm gì?

Thiết bị dùng để liên kết hai đoạn ống kích thước DN50 (phi 60mm) lại với nhau, cho phép người thợ tháo dỡ một phân đoạn ống hoặc thiết bị ra ngoài một cách cô lập bằng thao tác vặn ren đơn giản mà không cần cắt ống.

Union DN50 có chịu được áp lực cao không?

Có. Các dòng union thép dn50 hoặc inox đúc áp lực cao có khả năng chịu tải thủy tĩnh lên tới PN25, PN40 (tương đương 25 đến 40 Bar), chuyên dùng cho các hệ thống khí nén và thủy lực công nghiệp nặng.

Khi nào nên dùng union inox DN50?

Bạn nên ưu tiên chọn mác phụ kiện inox dn50 này khi hệ thống vận hành với các lưu chất có nhiệt độ cao (như nước ngưng, hơi nóng), các hóa chất tẩy rửa hoặc trong các môi trường đòi hỏi tính vệ sinh an toàn thực phẩm nghiêm ngặt.

Union DN50 và mặt bích khác nhau thế nào?

Union DN50 sử dụng một đai ren trung tâm duy nhất, thiết kế vô cùng nhỏ gọn và tháo lắp cực nhanh, phù hợp cho ống nhỏ. Mặt bích sử dụng nhiều bu-lông kết nối xung quanh, cồng kềnh hơn nhưng chịu lực kéo và áp lực nén tốt hơn ở các hệ thống lớn.

Union DN50 có tái sử dụng được không?

Hoàn toàn được. Đây chính là ưu điểm kỹ thuật vượt trội của phụ kiện này. Sau khi tháo ra để sửa chữa, bạn chỉ cần làm sạch, thay thế gioăng làm kín mới (nếu gioăng cũ bị lão hóa) là có thể lắp lại vận hành như mới.

Kết luận

Nhỏ gọn nhưng sở hữu tính linh hoạt cao, union DN50 là mảnh ghép không thể thiếu giúp nâng cao tính cơ động và giảm thiểu chi phí vận hành cho bất kỳ mạng lưới đường ống công nghiệp nào. Việc thấu hiểu các chủng loại vật liệu, thông số áp lực và tuân thủ quy trình lắp đặt chuẩn hóa không chỉ giúp hệ thống của bạn luôn kín khít tuyệt đối mà còn biến công tác bảo trì, sửa chữa máy móc trở nên dễ dàng và nhanh chóng hơn bao giờ hết.
