Union Flange Là Gì? Giải Pháp Kết Nối Thông Minh Cho Hệ Thống Piping Hiện Đại
Trong thiết kế và vận hành hệ thống đường ống công nghiệp, sự cân bằng giữa độ kín khít tuyệt đối và tính linh hoạt khi tháo lắp luôn là bài toán hóc búa đối với các kỹ sư. Một hệ thống vận hành trơn tru không chỉ dừng lại ở việc lưu chất đi qua an toàn, mà còn nằm ở việc làm thế nào để rút ngắn tối đa thời gian dừng máy (downtime) khi cần bảo trì, vệ sinh hoặc thay thế thiết bị.
Thực tế cho thấy, các kết nối cố định như hàn trực tiếp hoặc mặt bích tiêu chuẩn thường gây ra nhiều trở ngại trong các khu vực cần tháo lắp định kỳ như cụm bơm, hệ thống van điều khiển hay các thiết bị đo lường. Việc tháo rời cả một đoạn ống dài chỉ để thay một chiếc gioăng hay vệ sinh một bộ lọc không chỉ gây lãng phí nhân công mà còn làm tăng chi phí vận hành. Đây chính là lúc Union Flange khẳng định vai trò là một giải pháp kết nối linh hoạt, giúp tối ưu hóa hiệu suất bảo trì và đảm bảo độ bền vững cho toàn bộ hệ thống piping.
Union Flange là gì? Kiến thức nền tảng về thiết kế kết nối
Định nghĩa và đặc điểm nổi bật

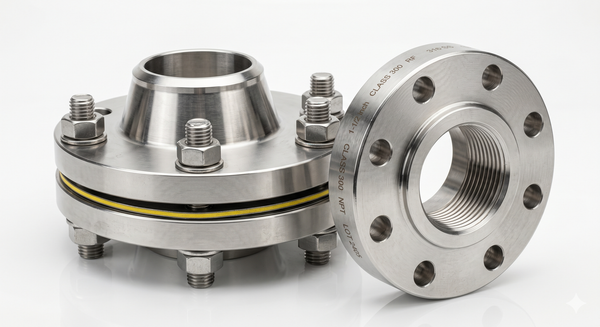

Union Flange (hay còn gọi là mặt bích rắc co) là một dạng phụ kiện kết nối đường ống đặc biệt, kết hợp hoàn hảo giữa cơ chế làm kín của mặt bích (flange) và sự linh động của rắc co (union). Thay vì phải xoay toàn bộ đoạn ống hoặc tháo rời hàng loạt bulong xung quanh chu vi mặt bích như phương pháp truyền thống, Union Flange cho phép tách rời hai đoạn ống chỉ bằng việc nới lỏng đai siết trung tâm.
Đặc điểm nổi bật nhất của dòng phụ kiện này chính là khả năng xoay tự do của thân flange trước khi được siết chặt. Điều này giúp loại bỏ hoàn toàn các ứng suất xoắn lên đường ống trong quá trình lắp đặt, một yếu tố cực kỳ quan trọng đối với các hệ thống ống cứng hoặc không gian hẹp. Ngoài ra, khả năng tái sử dụng nhiều lần mà không làm biến dạng bề mặt kết nối giúp Union Flange trở thành lựa chọn kinh tế dài hạn cho các doanh nghiệp.

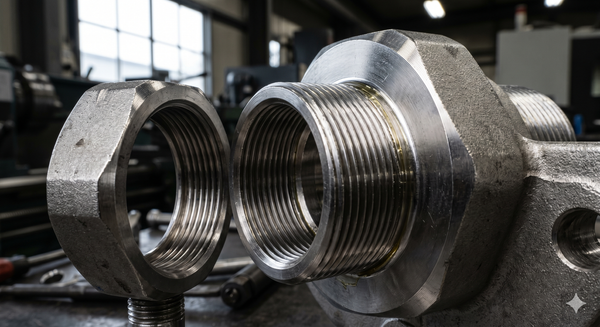

Cấu tạo chi tiết của Union Flange
Để hiểu tại sao Union Flange lại hoạt động hiệu quả đến vậy, chúng ta cần phân tích sâu vào cấu tạo 4 thành phần chính:
Đầu kết nối (End Connections): Thường có dạng ren (threaded) hoặc đầu chờ hàn (socket weld/butt weld). Đây là bộ phận liên kết trực tiếp vào đường ống chính.
Thân Flange (Flange Body): Được thiết kế với bề mặt tiếp xúc phẳng hoặc có gờ để chứa gioăng.
Đai siết Union (Union Nut): Thành phần quan trọng nhất, đóng vai trò tạo ra lực ép hướng tâm và giữ chặt hai đầu flange lại với nhau.
Gioăng làm kín (Gasket/O-ring): Thường được làm từ vật liệu đàn hồi như EPDM, PTFE hoặc Viton, đảm bảo hệ thống không bị rò rỉ ngay cả trong điều kiện áp suất biến thiên.
Nguyên lý hoạt động và lý do ưu tiên sử dụng
Nguyên lý của Union Flange dựa trên lực ép cơ học đồng nhất. Khi đai siết được vặn vào, nó kéo hai mặt tiếp xúc của flange lại gần nhau, nén chặt lớp gioăng ở giữa để tạo ra một vách ngăn kín khít tuyệt đối.
Tại sao các chuyên gia lại ưu tiên Union Flange? Câu trả lời nằm ở sự tinh gọn trong thao tác. Đối với các hệ thống lắp đặt máy bơm hoặc van điện từ, việc bảo trì thường xuyên là bắt buộc. Nếu sử dụng mặt bích thông thường, bạn cần tháo từ 4 đến 12 bulong (tùy kích thước). Với Union Flange, bạn chỉ cần một chiếc mỏ lết hoặc dụng cụ chuyên dụng để xử lý đai siết duy nhất. Điều này không chỉ tiết kiệm 70% thời gian tháo lắp mà còn bảo vệ ren và bề mặt ống khỏi các tác động vật lý không đáng có.
Phân tích chuyên sâu các loại Union Flange phổ biến
Phân loại theo kiểu kết nối và vật liệu
Tùy vào đặc thù của lưu chất và áp suất vận hành, Union Flange được chia thành nhiều biến thể khác nhau:
Threaded Union Flange (Kiểu ren): Phù hợp cho các hệ thống áp suất thấp đến trung bình. Ưu điểm lớn nhất là không cần kỹ thuật hàn, dễ dàng lắp đặt trong môi trường dễ cháy nổ.
Welded Union Flange (Kiểu hàn): Cung cấp kết nối vĩnh viễn và độ bền cơ học cao nhất. Loại này thường được dùng cho các đường ống chịu rung động mạnh hoặc nhiệt độ cao.
Stainless Steel (Inox 304/316): Là "ông vua" trong ngành thực phẩm, dược phẩm và hóa chất nhờ khả năng chống oxy hóa tuyệt vời. Inox 316 được ưu tiên hơn cho môi trường clorua hoặc axit mạnh.
Carbon Steel (Thép cacbon): Giải pháp tối ưu về chi phí cho các hệ thống dầu khí, thủy lực công nghiệp nơi yếu tố chống ăn mòn hóa học không quá khắt khe bằng yếu tố chịu lực.
Thông số kỹ thuật cần lưu ý
Khi lựa chọn Union Flange, kỹ sư cần đối chiếu chính xác các thông số sau để đảm bảo tính đồng bộ:
Kích thước danh định: Phổ biến từ DN15 đến DN200.
Áp suất làm việc: Phổ biến ở mức PN10, PN16 hoặc Class 150 theo tiêu chuẩn Mỹ.
Tiêu chuẩn chế tạo: ANSI (Mỹ), JIS (Nhật Bản), DIN (Đức). Việc dùng sai tiêu chuẩn giữa các bộ phận sẽ dẫn đến tình trạng không thể khớp ren hoặc hở gioăng.

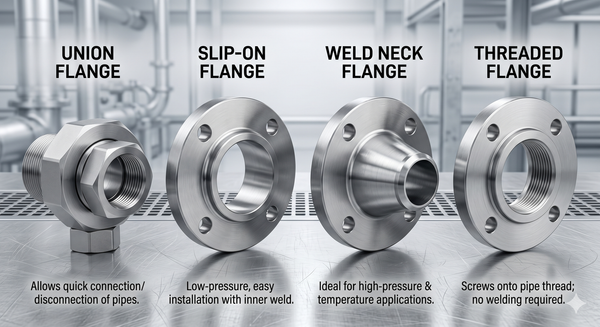

Bảng so sánh trực quan: Union Flange vs. Các phương pháp khác
| Tiêu chí | Union Flange | Threaded Flange | Union Coupling (Rắc co) |
| Khả năng tháo lắp | Rất nhanh & linh hoạt | Trung bình | Nhanh |
| Khả năng chịu áp | Cao | Trung bình | Trung bình đến thấp |
| Không gian chiếm dụng | Khá lớn | Trung bình | Nhỏ gọn |
| Ứng dụng tối ưu | Công nghiệp, thiết bị lớn | Đường ống cố định | Dân dụng, ống nhỏ |
| Tính linh hoạt | Cho phép lệch trục nhẹ | Rất thấp | Trung bình |
Tại sao Union Flange là "chìa khóa" cho hệ thống cần bảo trì thường xuyên?
Trong các nhà máy sản xuất, Downtime (thời gian chết) là kẻ thù của lợi nhuận. Union Flange trực tiếp giải quyết vấn đề này thông qua ba lợi ích cốt lõi:
Dễ dàng cô lập và tháo rời thiết bị: Các thiết bị đo như đồng hồ áp suất, lưu lượng kế hay các cụm van điều khiển thường xuyên cần được hiệu chuẩn hoặc vệ sinh. Union Flange cho phép kỹ sư tháo rời thiết bị mà không cần phải can thiệp hay xê dịch các đoạn ống dài nối tiếp.
Giảm ứng suất dư: Khi lắp đặt mặt bích tiêu chuẩn, nếu hai đầu ống không hoàn toàn đồng tâm, việc siết bulong sẽ tạo ra ứng suất căng lên mối hàn. Cơ chế xoay của Union Flange giúp triệt tiêu sai lệch này, bảo vệ tuổi thọ lâu dài cho hệ thống piping.
Hạn chế hư hỏng bề mặt: Việc tháo lắp bulong nhiều lần trên mặt bích thường gây trầy xước hoặc biến dạng lỗ bulong. Union Flange tập trung lực ép vào đai siết, bảo vệ toàn diện các bộ phận kết nối chính.
Ứng dụng thực tế và những sai lầm cần tránh

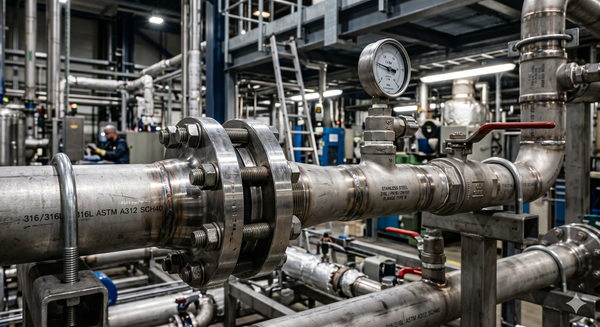

Các kịch bản ứng dụng điển hình
Hệ thống HVAC & Chiller: Dùng tại các đầu vào/ra của máy lạnh trung tâm để thuận tiện cho việc sục rửa bình ngưng.
Nhà máy thực phẩm & Đồ uống: Sử dụng Union Flange Inox trong hệ thống CIP (Clean-in-Place) để đảm bảo vệ sinh và tháo lắp nhanh các đường ống dẫn bán thành phẩm.
Xử lý nước thải & Hóa chất: Kết nối các bồn chứa hóa chất với hệ thống bơm, nơi mà sự ăn mòn yêu cầu phải thay thế linh kiện định kỳ.
Những sai lầm thường gặp khi sử dụng
Nhiều trường hợp hệ thống gặp sự cố rò rỉ không phải do chất lượng phụ kiện mà do lựa chọn và lắp đặt sai cách:
Chọn sai vật liệu gioăng: Dùng gioăng cao su thông thường cho hệ thống hơi nóng sẽ khiến gioăng bị "cháy" và gây rò rỉ chỉ sau vài ngày.
Siết quá lực (Over-tightening): Việc cố gắng siết thật chặt đai Union có thể làm biến dạng ren hoặc nứt vỡ gioăng làm kín.
Không đồng bộ tiêu chuẩn: Lắp một đầu Union tiêu chuẩn JIS vào một hệ thống đang dùng tiêu chuẩn DIN sẽ dẫn đến sự sai lệch về bước ren hoặc độ dày mặt bích.
Hướng dẫn lựa chọn và Checklist lắp đặt chuẩn chuyên gia
5 Bước chọn Union Flange phù hợp
Bước 1: Xác định tính chất lưu chất (Nhiệt độ, nồng độ hóa chất, độ nhớt).
Bước 2: Chọn vật liệu tương ứng (Inox 304 cho nước sạch, 316 cho hóa chất, Thép cho dầu khí).
Bước 3: Xác định kiểu kết nối (Ren cho ống nhỏ, Hàn cho ống chịu áp suất cao).
Bước 4: Đối chiếu tiêu chuẩn hệ thống hiện có (ANSI, JIS hay DIN).
Bước 5: Xác định mức áp suất vận hành tối đa để chọn Class phù hợp.
Checklist kiểm tra trước khi đưa vào vận hành
Để đảm bảo an toàn tuyệt đối, kỹ sư cần tuân thủ bảng kiểm tra sau:
Bề mặt làm kín (sealing face) sạch sẽ, không có vết trầy xước sâu.
Gioăng làm kín đúng chủng loại và còn nguyên vẹn độ đàn hồi.
Các ren của đai siết được bôi trơn nhẹ để tránh kẹt ren (gallign).
Sau khi lắp đặt, thực hiện test áp (Hydrotest) ở mức 1.5 lần áp suất làm việc.
Kiểm tra lại độ chặt của đai siết sau 24h vận hành đầu tiên (đặc biệt với hệ thống nhiệt).
FAQ – Những câu hỏi thường gặp về Union Flange
1. Union Flange có thể thay thế hoàn toàn cho mặt bích tiêu chuẩn không?
Không hoàn toàn. Union Flange ưu việt ở các vị trí cần tháo lắp thường xuyên và kích thước ống vừa phải (thường dưới DN200). Với các đường ống cực lớn hoặc yêu cầu chịu áp lực siêu cao, mặt bích tiêu chuẩn với nhiều bulong vẫn mang lại sự ổn định kết cấu tốt hơn.
2. Tại sao giá của Union Flange thường cao hơn các loại nối ren thông thường?
Vì nó đòi hỏi quy trình gia công chính xác hơn để đảm bảo sự khớp nối giữa thân flange, đai siết và khả năng làm kín. Tuy nhiên, nếu tính trên tổng chi phí vận hành và thời gian bảo trì tiết kiệm được, đây là khoản đầu tư rất hiệu quả.
3. Có thể dùng Union Flange cho hệ thống hơi nóng (Steam) không?
Hoàn toàn được, nhưng bắt buộc phải sử dụng vật liệu thép cacbon hoặc inox chịu nhiệt cao, đi kèm với gioăng làm kín chuyên dụng như Graphite hoặc PTFE pha sợi thủy tinh.
4. Làm thế nào để nhận biết Union Flange bị hỏng?
Dấu hiệu dễ thấy nhất là rò rỉ lưu chất tại vị trí đai siết ngay cả khi đã siết chặt. Ngoài ra, nếu thấy hiện tượng trờn ren hoặc bề mặt flange bị rỗ do ăn mòn, bạn cần thay thế ngay để tránh sự cố nổ đường ống.
Lời kết:
Union Flange không chỉ là một phụ kiện cơ khí đơn thuần, mà là giải pháp chiến lược giúp nâng cao tính linh hoạt và độ tin cậy cho hệ thống piping công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và lựa chọn đúng chủng loại sẽ giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì và đảm bảo an toàn vận hành ở mức cao nhất. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Union Flange
