Vacuum Flanges – Thành phần quan trọng quyết định độ kín của hệ thống chân không

Trong môi trường làm việc của các ngành công nghiệp kỹ thuật cao, độ chính xác và tính ổn định luôn được đặt lên hàng đầu. Hãy tưởng tượng bạn đang vận hành một dây chuyền sản xuất bán dẫn (Semiconductor), một hệ thống phủ màng mỏng (Vacuum coating), hay đang thực hiện phân tích qua kính hiển vi điện tử (Electron microscope) tại một trung tâm nghiên cứu.

Trong những hệ thống này, chỉ cần một điểm rò rỉ siêu nhỏ bằng sợi tóc tại vị trí kết nối cũng có thể lập tức làm giảm áp suất chân không, gây sai lệch nghiêm trọng kết quả thí nghiệm, hoặc làm hỏng toàn bộ mẻ sản phẩm có giá trị hàng tỷ đồng. Hậu quả kéo theo là chi phí vận hành và bảo trì tăng vọt một cách không kiểm soát.

Để ngăn chặn những rủi ro này, Vacuum Flanges (mặt bích chân không) đã trở thành một thành phần kết nối không thể thiếu. Vậy chính xác thì Vacuum Flange là gì? Vì sao chúng lại được thiết kế khác biệt hoàn toàn so với các loại mặt bích công nghiệp thông thường? Và làm thế nào để chọn được chuẩn mặt bích (KF, ISO, hay CF) phù hợp nhất với hệ thống của bạn? Cùng đi sâu vào phân tích qua bài viết dưới đây.

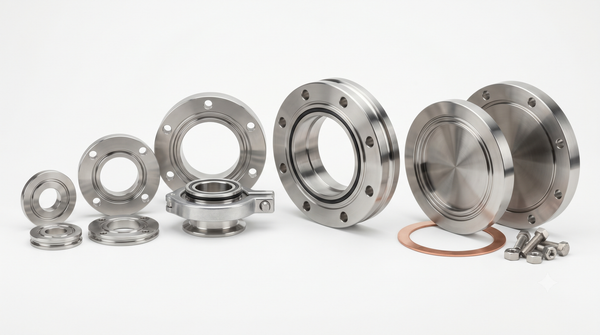

Vacuum Flanges là gì?

Vacuum Flanges là loại mặt bích chuyên dụng được chế tạo với độ chính xác cơ khí cực cao, thiết kế đặc biệt để kết nối các thành phần trong hệ thống chân không. Mục tiêu tối thượng của chúng là tạo ra một mối nối kín khí tuyệt đối, ngăn chặn sự rò rỉ khí từ môi trường bên ngoài vào bên trong buồng chân không.

Chức năng chính của các loại mặt bích chân không bao gồm:

• Kết nối đường ống chân không (vacuum piping): Đảm bảo luồng khí được hút xả trơn tru không bị thất thoát.

• Kết nối buồng chân không (vacuum chamber): Ghép nối các mô-đun của buồng chứa lại với nhau.

• Kết nối bơm chân không: Liên kết hệ thống bơm (bơm cơ, bơm turbo) vào đường ống chính.

• Kết nối cảm biến và thiết bị đo: Gắn các đồng hồ đo áp suất, cảm biến rò rỉ (vacuum leak) một cách an toàn.

Nhiều kỹ sư mới vào nghề thường nhầm lẫn giữa mặt bích chân không và mặt bích ống nước hay dầu khí. Sự khác biệt cốt lõi nằm ở môi trường áp suất và yêu cầu bề mặt:

Nguyên lý làm kín của Vacuum Flanges

Để một hệ thống duy trì được trạng thái chân không sâu, mặt bích không thể chỉ "vặn chặt là xong". Cơ chế tạo độ kín của Vacuum Flanges phụ thuộc vào một tổ hợp các yếu tố kỹ thuật khắt khe.

Đầu tiên, bề mặt tiếp xúc phải có độ nhám cực thấp và được gia công chính xác. Khi được ép lại, bề mặt kim loại và gioăng (gasket) phải triệt tiêu hoàn toàn các khoảng trống vi mô. Thứ hai, lực siết (torque) phải đồng đều. Nếu siết lệch, gioăng sẽ bị chèn ép không đều, tạo ra những khe hở rò rỉ li ti mà mắt thường không thể thấy được.

Về cơ chế vật liệu làm kín (sealing), chúng ta có hai nhóm phổ biến:

• Elastomer Seal (Gioăng đàn hồi): Sử dụng các loại cao su tổng hợp ít thoát khí (outgassing). Các vật liệu phổ biến là Viton (chịu nhiệt tốt, dùng nhiều nhất), Buna-N, và EPDM. Ưu điểm của loại này là dễ tháo lắp, có thể tái sử dụng.

• Metal Seal (Gioăng kim loại): Sử dụng Copper gasket (vòng đệm đồng) hoặc Nickel gasket. Khi hai mặt bích có gờ sắc (knife-edge) ép chặt vào nhau, vòng đồng mềm sẽ bị biến dạng dẻo, lấp đầy mọi rãnh xước vi mô, tạo ra liên kết kim loại-kim loại kín tuyệt đối.

Tại sao độ kín lại quan trọng đến vậy? Bởi vì nó ảnh hưởng trực tiếp đến Ultimate vacuum pressure (áp suất chân không giới hạn) mà hệ thống có thể đạt tới. Ngoài ra, độ kín hoàn hảo giúp kiểm soát Leak rate (tỷ lệ rò rỉ) ở mức tối thiểu, từ đó duy trì hiệu suất bơm chân không, tránh việc bơm phải hoạt động quá tải liên tục

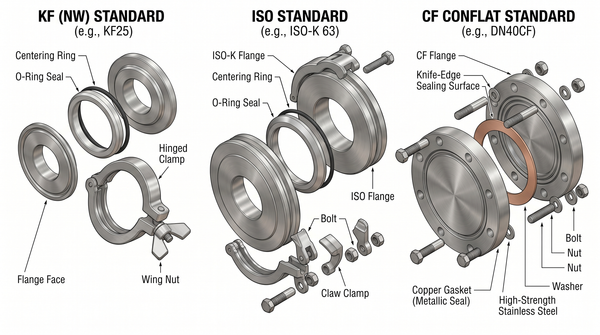

Các loại Vacuum Flanges phổ biến hiện nay

Thị trường công nghệ chân không hiện nay tiêu chuẩn hóa thành ba dòng mặt bích chính: KF, ISO và CF. Mỗi loại sinh ra để giải quyết một bài toán riêng về áp suất và chi phí.

KF (NW) Vacuum Flanges

KF flange (còn được gọi là NW flange) là chuẩn mặt bích phổ biến nhất cho các đường ống nhỏ.

• Đặc điểm: Kích thước danh nghĩa nhỏ gọn, cơ chế kết nối cực kỳ nhanh bằng kẹp vặn (clamp) và vòng định tâm (centering ring) tích hợp gioăng chữ O (O-ring).

• Ưu điểm: Cực kỳ dễ tháo lắp bằng tay mà không cần dụng cụ phức tạp. Chi phí đầu tư thấp, bảo trì nhanh chóng.

• Ứng dụng: Là lựa chọn số một cho môi trường chân không thô (Rough vacuum) và chân không trung bình (Medium vacuum), thường lắp ở đầu xả của bơm chân không cơ.

ISO Vacuum Flanges

Khi hệ thống cần những đường ống cỡ bự để lưu thông một lượng khí khổng lồ, KF không còn đáp ứng được, đó là lúc ISO flange lên ngôi.

• Đặc điểm: Đường kính lớn, chịu được lưu lượng khí cao. Cấu tạo chắc chắn hơn KF.

• Phân loại: Được chia thành hai dòng: ISO-K (sử dụng kẹp ngàm claw clamps, lắp đặt nhanh gọn) và ISO-F (sử dụng bulong và đai ốc xỏ xuyên qua lỗ mặt bích, cho độ chắc chắn cao hơn).

• Ứng dụng: Chủ yếu cho hệ thống high vacuum system công nghiệp lớn, buồng chân không kích thước trung bình và các hệ thống phủ bề mặt.

CF (ConFlat) Vacuum Flanges

Đây là "tiêu chuẩn vàng" cho môi trường đòi hỏi sự tinh khiết và áp suất khắt khe nhất.

• Đặc điểm: Thiết kế đặc trưng sử dụng copper gasket (gioăng đồng) kết hợp với các gờ sắc (knife-edge) gia công trên bề mặt inox. Đây là cơ chế Metal-to-metal sealing.

• Ưu điểm: Khả năng chịu nhiệt độ nung (bake-out) lên tới 450°C để loại bỏ hơi nước và khí bám trên bề mặt. Hoàn toàn không xảy ra hiện tượng outgassing như gioăng cao su.

• Ứng dụng: Chuyên dụng cho môi trường chân không siêu cao - Ultra High Vacuum (UHV). Thường thấy trong thiết bị sản xuất Semiconductor, máy gia tốc hạt (Synchrotron) và các Research laboratories hàng đầu.

Thông số kỹ thuật quan trọng khi lựa chọn Vacuum Flanges

Để lên cấu hình chuẩn cho một hệ thống, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau đây, tránh tình trạng "râu ông nọ cắm cằm bà kia".

Kích thước danh nghĩa

Kích thước của bích chân không thường được ký hiệu theo đường kính trong (DN). Ví dụ với dòng KF:

• KF16: Đường kính ống ~16mm.

• KF25, KF40, KF50: Tương ứng với đường kính lớn dần. Các kích thước này được chuẩn hóa quốc tế, do đó bạn có thể mua bích KF25 của bất kỳ hãng nào cũng có thể ghép vừa với nhau.

Áp suất chân không yêu cầu

Mỗi dòng mặt bích có giới hạn chịu đựng áp suất khác nhau. Đây là kim chỉ nam để lựa chọn:

Vật liệu chế tạo (Vacuum flange materials)

Vật liệu thân bích quyết định tuổi thọ và khả năng đáp ứng môi trường làm việc:

• Stainless Steel 304 (Inox 304): Giải pháp kinh tế nhất. Chống ăn mòn khá tốt, độ bền cao, phù hợp với hầu hết các ứng dụng công nghiệp thông thường.

• Stainless Steel 316L (Inox 316L): Vật liệu cao cấp có hàm lượng carbon thấp (L-Low). Ưu điểm là độ sạch siêu cao, khả năng chống ăn mòn hóa chất cực mạnh, từ tính thấp. Đây là vật liệu bắt buộc cho vacuum performance tối ưu trong ngành bán dẫn.

• Aluminum (Nhôm): Trọng lượng nhẹ, tản nhiệt tốt, dễ dàng gia công cơ khí. Nhược điểm là dễ bị xước bề mặt làm kín hơn so với inox cứng.



So sánh KF, ISO và CF Vacuum Flanges

Để có cái nhìn tổng quan và dễ ra quyết định, bảng phân tích dưới đây sẽ so sánh trực tiếp ba chuẩn bích này:

Giải thích chuyên sâu: Tại sao CF flange lại được độc quyền sử dụng cho hệ thống UHV?

Môi trường UHV đòi hỏi buồng chân không phải được nung nóng (bake-out) ở nhiệt độ rất cao (thường là >200°C) trong thời gian dài để đẩy các phân tử nước bám trên vách kim loại ra ngoài. Ở nhiệt độ này, các loại gioăng cao su như Viton sẽ bị nung chảy hoặc sinh ra khí (outgassing) làm hỏng môi trường chân không. Ngược lại, CF flange dùng gioăng đồng (copper gasket) mềm. Khi siết bulong, gờ sắc (knife-edge) ép lún vào vòng đồng, tạo ra một lớp liên kết kim loại-kim loại (metal-to-metal) chặt chẽ, vừa chịu được nhiệt độ cực cao, vừa khóa kín mọi lối đi của phân tử khí [chèn link: Phụ kiện vật tư chân không UHV].

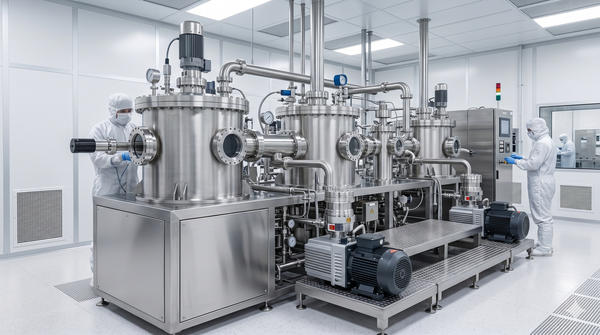

Vacuum Flanges được sử dụng ở đâu?

Sự hiện diện của mặt bích chân không bao phủ một dải rộng lớn các ngành công nghiệp mũi nhọn:

• Semiconductor Manufacturing (Sản xuất Bán dẫn): Ứng dụng trong các khâu xử lý phiến silic (Wafer processing) và buồng chân không (vacuum chambers) chế tạo chip, nơi yêu cầu độ sạch hạt bụi ở mức tuyệt đối.

• Thin Film Coating (Phủ màng mỏng): Sử dụng rộng rãi trong các công nghệ mạ chân không PVD (Phủ lắng đọng vật lý) và CVD (Lắng đọng hóa học), giúp màng mạ bám chặt và đều màu.

• Research Laboratories (Phòng thí nghiệm nghiên cứu): Thiết yếu trong các thí nghiệm Vật lý năng lượng cao, phân tích hạt (Particle analysis).

• Medical & Analytical Equipment (Thiết bị Y tế và Phân tích): Sử dụng trong các hệ thống kính hiển vi điện tử (Electron microscope) hay khối phổ kế (Mass spectrometer) để tạo môi trường không có lực cản của không khí.

• Aerospace Industry (Ngành Hàng không Vũ trụ): Ứng dụng trong các Space simulation chambers (buồng mô phỏng không gian) để thử nghiệm vệ tinh nhân tạo trước khi phóng lên quỹ đạo.

Những sai lầm thường gặp khi sử dụng Vacuum Flanges

Dù đã mua đúng loại phụ kiện, hệ thống của bạn vẫn có thể bị rò rỉ áp suất nếu đội ngũ kỹ thuật mắc phải những sai lầm kinh điển sau:

• Sai lầm 1: Chọn sai loại flange theo mức chân không. Lắp bích KF với gioăng cao su cho môi trường UHV. Điều này khiến hệ thống không bao giờ có thể đạt được áp suất đáy (Base pressure) mong muốn do outgassing liên tục.

• Sai lầm 2: Tái sử dụng gasket kim loại nhiều lần. Gioăng đồng của CF flange đã bị biến dạng dẻo sau lần siết đầu tiên. Nếu dùng lại, bề mặt không còn độ lún đàn hồi, nguy cơ rò rỉ (vacuum leak) là 99%.

• Sai lầm 3: Siết bulong không đều. Với các bích dùng bulong (như ISO-F hay CF), việc siết chặt một bên rồi mới siết bên kia sẽ làm vênh mặt bích và kẹt gioăng. Phải luôn siết theo nguyên tắc đối xứng (hình sao).

• Sai lầm 4: Không vệ sinh bề mặt sealing. Chỉ một hạt bụi nhỏ, một sợi xơ vải hoặc vân tay dính mồ hôi trên bề mặt O-ring hoặc gờ dao cũng có thể tạo thành đường dẫn vi mô cho khí bên ngoài tràn vào.

• Sai lầm 5: Sử dụng vật liệu không phù hợp nhiệt độ cao. Dùng gioăng Buna-N trong môi trường cần nung nóng trên 100°C sẽ khiến gioăng nhanh chóng bị lưu hóa, khô cứng và mất khả năng làm kín.

Cách lựa chọn Vacuum Flanges phù hợp

Để đảm bảo hệ thống vận hành êm ái, tuổi thọ cao và tối ưu hóa ngân sách đầu tư, hãy tuân thủ 5 bước lựa chọn vacuum flanges sau đây:

• Bước 1: Xác định mức chân không mục tiêu. Hệ thống của bạn chỉ cần hút thô (Rough), cần hút sâu (High vacuum), hay yêu cầu độ tinh khiết tối đa (Ultra-High Vacuum)? Đây là thông số loại trừ đầu tiên.

• Bước 2: Đánh giá nhiệt độ vận hành. Nếu quy trình có giai đoạn nung nóng (Bake-out) buồng chân không trên 150°C, bạn buộc phải loại bỏ các tùy chọn gioăng đàn hồi thông thường và chuyển sang hệ CF flange vòng đệm kim loại.

• Bước 3: Kiểm tra môi trường hóa chất. Hệ thống có xả ra các khí ăn mòn (corrosive gas) như trong công nghệ CVD không? Nếu có, hãy chú ý chọn vật liệu O-ring phù hợp (như Kalrez) và thân bích inox 316L.

• Bước 4: Lựa chọn vật liệu. Ưu tiên Inox 304 cho môi trường tiêu chuẩn và Inox 316L cho phòng sạch, ngành y tế hoặc bán dẫn. Nhôm là lựa chọn tốt nếu cần giảm trọng lượng.

• Bước 5: Chọn tiêu chuẩn flange (KF, ISO, CF). Dựa trên 4 yếu tố trên kết hợp với đường kính thiết kế của đường ống (vacuum piping) để chốt chuẩn mặt bích cuối cùng.



Checklist trước khi lắp đặt

Dưới đây là bảng kiểm (checklist) ngắn gọn mà bất kỳ kỹ thuật viên nào cũng phải tick đủ trước khi vặn chặt một mối nối chân không:

• Bề mặt flange sạch: Đã lau sạch bằng cồn công nghiệp (Isopropanol) hoặc dung môi chuyên dụng, không còn vệt dầu mỡ, dấu vân tay.

• Không có vết xước: Quan sát kỹ bề mặt tiếp xúc (với KF/ISO) hoặc gờ sắc knife-edge (với CF) dưới ánh sáng. Tuyệt đối không có vết xước ngang cắt qua đường làm kín.

• Gioăng đúng chủng loại: Đã kiểm tra lại loại vật liệu O-ring/Copper gasket xem có phù hợp với hệ thống hay không. Đảm bảo gioăng đồng CF là đồ mới 100%.

• Bulong đúng kích thước: Bulong không bị kẹt ren, đúng chiều dài để không chạm đáy mù. Được bôi trơn đúng cách (chống kẹt - anti-seize) đối với hệ thống chịu nhiệt.

•  Torque siết đúng tiêu chuẩn: Sử dụng cờ lê lực (torque wrench) và siết theo hình ngôi sao, tăng lực dần đều theo tài liệu hướng dẫn của nhà sản xuất.

•  Leak test sau lắp đặt: Sử dụng máy dò rò rỉ khí Helium (Helium Leak Detector) để kiểm tra toàn bộ cụm bích vừa lắp.

Câu hỏi thường gặp về Vacuum Flanges (FAQ)

Vacuum flange khác gì flange thông thường?

Vacuum flange được thiết kế với độ nhám bề mặt cực thấp để đạt độ kín khí cực cao, chống luồng khí từ ngoài rò rỉ vào trong (áp suất âm). Trong khi đó, flange công nghiệp thông thường chủ yếu dùng để giữ các lưu chất chịu áp suất dương (chống xì ra ngoài).

KF flange dùng cho mức chân không nào?

Tiêu chuẩn mặt bích KF (NW) được ứng dụng rộng rãi và tối ưu chi phí nhất cho môi trường chân không thô (rough vacuum) và chân không trung bình (medium vacuum).

CF flange có tái sử dụng được không?

Thân bích (flange) bằng thép không gỉ hoàn toàn có thể tái sử dụng nhiều lần, miễn là gờ sắc (knife-edge) không bị mẻ, xước. Tuy nhiên, phần làm kín là gioăng đồng (copper gasket) thường bị ép xẹp nên bắt buộc phải thay mới sau mỗi lần tháo lắp.

Vật liệu nào tốt nhất cho vacuum flange?

Tùy vào ứng dụng, nhưng Inox 316L được xem là vật liệu cao cấp và phổ biến nhất nhờ khả năng chống ăn mòn hóa học xuất sắc, độ sạch (không thoát khí) cao và từ tính thấp.

Khi nào nên dùng ISO flange?

Nên chọn ISO flange (ISO-K hoặc ISO-F) khi thiết kế đường ống hệ thống chân không có kích thước lớn (thường từ DN63 trở lên) hoặc yêu cầu khả năng lưu thông lưu lượng khí cao.

Kết luận

Vacuum flanges không đơn thuần chỉ là những mảng kim loại kết nối cơ khí; chúng đóng vai trò cốt lõi và là ranh giới sống còn trong việc duy trì độ kín cũng như toàn bộ hiệu suất của hệ thống chân không.

Việc hiểu tường tận nguyên lý làm kín chuyên sâu, sự khác biệt giữa các tiêu chuẩn KF, ISO, CF, kết hợp cùng việc nắm rõ thông số kỹ thuật và điều kiện vận hành thực tế (nhiệt độ, hóa chất, áp suất) sẽ giúp doanh nghiệp lựa chọn đúng giải pháp ngay từ đầu. Điều này không chỉ ngăn chặn triệt để tình trạng rò rỉ (vacuum leak) mà còn giúp tối ưu hóa đáng kể chi phí vận hành và bảo trì máy móc.
